激光多普勒测速技术

激光多普勒测速技术激光多普勒测速，简称LDV or LDA ，通常是用来进行流体速度的测量，所以也简称LD 。

多普勒频移由于观察者和被观察者之间有相对运动，使观察者接收到的光波频率发生变化的现象，称Doppler 频移。

例如，一个光源相对于观察者以速度v 运动，速度v与光源到观察者联线（即光传播方向）之间的夹角是θ，而光源发出频率为0ν的光波，在观察者看来，由于存在着相对运动，观察者接收到的光频率为：21/2102(1)/(1cos )v v ccννθ=--0(1cos )v cνθ+其中，c 是光在介质中的传播速度，0/c c n =.在检测中，我们通常用一个位置固定的光源照射一个运动的粒子，用一个位置固定的探测器来接收运动粒子散射的光波来探测粒子的运动速度。

如图所示，粒子以速度v 运动，速度v与粒子和光源联线的夹角是1θ，光源频率为0ν，则在粒子看来所接收的频率是 21/21012(1)/(1cos )v vc cννθ=-- 探测器与粒子联线和粒子速度v21/22122(1)/(1cos )v v ccννθ=--考虑到粒子速度比光速小得多，则可以求得散射光的多普勒频移的表达式为：2012(1(cos cos ))v cννθθ++频率检测多普勒频移通常用来测量粒子的速度，只要测得频移量20D ννν=-，即可求得物体的运动速度。

但是，由于光的频率太高，迄今尚无直接测量光频率的可能，故而通常采用光混频技术，用混频后的差频信号来获取多普勒频移量。

设一束待测的散射光的频率为'ν，而另一束参考光的频率为ν，光探测器分别接收到它们的电场（振幅）强度为：QQS1011cos(2')E E t πνϕ=+ 2022cos(2)E E t πνϕ=+将两束光在探测器表面处混频后，得到的合成电场强度为：12011022cos(2')cos(2)E E E E t E t πνϕπνϕ=+=+++光强度为22122011022222201102201021222220110220102120102()(cos(2')cos(2))cos (2')cos (2))2cos(2')cos(2)cos (2')cos (2))cos(2('))co I E E E E t E t E t E t E E t t E t E t E E t E E πνϕπνϕπνϕπνϕπνϕπνϕπνϕπνϕπννϕϕ==+=+++=++++++=++++++++12s(2('))t πννϕϕ-+-实际测得的是光强度的时间平均值222010*********cos(2('))22I E E E E E t πννϕϕ<>=<>=++-+-在光探测器上输出的电流值是22010********()()cos(2('))2i t k E E kE E t πννϕϕ=++-+-其中，k 是电流转换系数，是一个确定的比例常数。

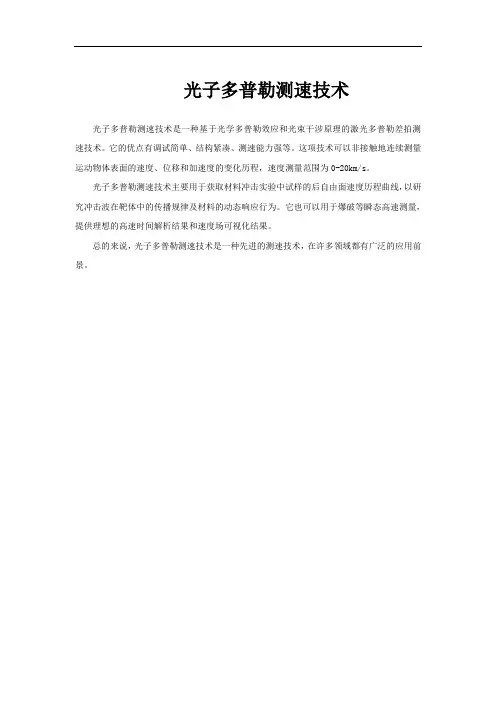

光子多普勒测速技术
光子多普勒测速技术是一种基于光学多普勒效应和光束干涉原理的激光多普勒差拍测速技术。

它的优点有调试简单、结构紧凑、测速能力强等。

这项技术可以非接触地连续测量运动物体表面的速度、位移和加速度的变化历程，速度测量范围为0-20km/s。

光子多普勒测速技术主要用于获取材料冲击实验中试样的后自由面速度历程曲线，以研究冲击波在靶体中的传播规律及材料的动态响应行为。

它也可以用于爆破等瞬态高速测量，提供理想的高速时间解析结果和速度场可视化结果。

总的来说，光子多普勒测速技术是一种先进的测速技术，在许多领域都有广泛的应用前景。

激光多普勒测速技术王素红多普勒效应多普勒效应是由于波源或观察者的运动而出现观测频率与波源频率不同的现象。

由澳大利亚物理学家J. Doppler1842年发现的。

声波的多普勒效应在日常生活中，我们都会有这种经验：当一列鸣着汽笛的火车经过某观察者时，他会发现火车汽笛的声调由高变低。

为什么会发生这种现象呢？这是因为声调的高低是由声波振动频率的不同决定的，如果频率高，声调听起来就高；反之声调听起来就低。

这种现象称为多普勒效应。

为了理解这一现象，就需要考察火车以恒定速度驶近时，汽笛发出的声波在传播时的规律.其结果是声波的波长缩短，好像波被压缩了。

因此，在一定时间间隔内传播的波数就增加了，这就是观察者为什么会感受到声调变高的原因；相反，当火车驶向远方时，声波的波长变大，好像波被拉伸了。

光波的多普勒效应当单频的激光源与探测器处于相对运动状态时，探测器所接收到的光频率是变化的。

当光源固定时，光波从运动的物体散射或反射并由固定的探测器接收时，也可观察到这一现象，这就是光学多普勒效应。

它又被称为多普勒-斐索效应，是因为法国物理学家斐索（1819—1896）于1848年独立地对来自恒星的波长偏移做了解释，指出了利用这种效应测量恒星相对速度的办法。

光波与声波的不同之处在于，光波频率的变化使人感觉到是颜色的变化。

如果恒星远离我们而去，则光的谱线就向红光方向移动，称为红移；如果恒星朝向我们运动，光的谱线就向紫光方向移动，称为蓝移。

20世纪20年代，美国天文学家斯莱弗在研究远处的旋涡星云发出的光谱时，首先发现了光谱的红移，认识到了旋涡星云正快速远离地球而去。

1929年哈勃根据光谱红移总结出著名的哈勃定律：星系的远离速度υ与距地球的距离r成正比，即υ = Hr, H 为哈勃常数。

根据哈勃定律和后来更多天体红移的测定，人们相信宇宙在长时间内一直在膨胀，物质密度一直在变小。

由此推知，宇宙结构在某一时刻前是不存在的，它只能是演化的产物. 因而1948年伽莫夫（G. Gamow）和他的同事们提出大爆炸宇宙模型。

激光多普勒测速1.引言激光多普勒测速技术是伴随着激光器的诞生而产生的一种新的测量技术，它是利用激光的多普勒效应来对流体或固体速度进行测量的一种技术，广泛应用于军事，航空，航天，机械，能源，冶金，水利，钢铁，计量，医学，环保等领域[1-2]。

激光多普勒测速仪是利用激光多普勒效应来测量流体或固体运动速度的一种仪器，通常由五个部分组成：激光器，入射光学单元，接收或收集光学单元，多普勒信号处理器和数据处理系统或数据处理器，主要优点在于非接触测量，线性特性，较高的空间分辨率和快速动态响应，采用近代光-电子学和微处理机技术的LDV系统，可以比较容易地实现二维，三维等流动的测量，并获得各种复杂流动结构的定量信息。

由于上述潜在的独特功能，激光多普勒技术吸引了大量的实验流体力学和其他学科的研究工作者去研究和解决这些问题，使激光测速技术得到飞速发展，成为流动测量实验的有力工具。

激光测速技术的发展大体上可分为三个阶段[1-3]。

第一个阶段是1964 – 1972 年，这是激光测速发展的初期。

在此期间，大多数的光学装置都比较简单，用各种元件拼搭而成，光学性能和效率不高，使用调准也不方便；第二个阶段是1973 – 1980 年，在此期间，激光测速在光学系统和信号处理器方面有了很大的发展。

光束扩展，空间滤波，偏振分离，频率分离，光学频移等近代光学技术相继应用到激光测速仪中。

从1980年到现在，激光测速进入了第三个阶段。

在此期间，应用研究得到快速发展。

在发表的论文中，有关流动研究的论文急剧增加。

多维系统，光纤传输技术以及数字信号处理和微机数据处理技术等的出现把激光多普勒技术推向更高水平，使用调整更加方便。

此外，半导体激光器的应用是其小型化成为可能，推动激光多普勒测速走出实验室，迈向工业和现场应用。

激光的多普勒效应是激光多普勒测速技术的重要理论基础，当光源和运动物体发生相对运动时，从运动物体散射回来的光会产生多普勒频移，这个频移量的大小与运动物体的速度，入射光和速度方向的夹角都有关系[1]。

激光多普勒测速是一种非常重要的测速技术，它可以用于测量目标的速度、距离和运动状态。

在工程领域广泛应用于雷达、车载测速仪、医学影像和气象预报等方面。

激光多普勒测速通过检测目标表面反射的激光脉冲信号，利用多普勒效应来计算目标的速度。

本文将介绍激光多普勒测速的原理和相关的matlab代码实现方法。

一、激光多普勒测速原理激光多普勒效应是指当激光束与运动物体相互作用时，由于多普勒频移导致激光波长发生变化。

当激光束照射到物体表面并被反射回来时，如果物体在照射过程中发生了运动，那么反射回来的激光波长就会发生变化，从而可以通过探测这种波长变化来计算物体的速度。

二、激光多普勒测速的matlab代码实现在matlab中实现激光多普勒测速的代码可以分为以下几个步骤：1. 生成模拟的激光脉冲信号```matlabfs = 1000; 采样频率t = 0:1/fs:1-1/fs; 采样时间f0 = 100; 信号起始频率f1 = 200; 信号终止频率s = chirp(t,f0,1,f1,'linear'); 生成线性调频信号```2. 模拟目标运动引起的频率变化```matlabv = 10; 目标运动速度c = 3e8; 光速fD = 2*v*f1/c; 多普勒频移```3. 计算多普勒效应后的信号```matlaby = s.*exp(1j*2*pi*fD*t); 多普勒效应后的信号```4. 进行信号处理和频谱分析```matlabN = length(y); 信号长度f = (-N/2:N/2-1)*fs/N; 频率坐标yfft = fft(y,N); 进行傅里叶变换yfftshift = fftshift(yfft); 进行频率移位figure;plot(f,abs(yfftshift)); 绘制频谱图```经过以上步骤，我们就可以得到模拟激光多普勒测速的matlab代码实现。

通过对生成的激光脉冲信号进行频谱分析，可以观察到多普勒频移的效果，从而实现对目标速度的测量。

激光多普勒测速实验教程
一、实验概述
激光多普勒测速实验是一种常用的测速方法，通过测量目标物体表面反射回来的激光光束频率变化，从而得出目标物体的速度。

本实验将介绍激光多普勒测速的原理、实验装置搭建、实验步骤及注意事项。

二、实验原理
激光多普勒效应是指当激光束照射到运动的物体表面时，反射回来的光束频率会因为物体运动而发生变化。

根据多普勒效应公式，可以得出：
$$f_r = f_0 \\cdot \\left(1 + \\frac{v}{c} \\cdot \\cos\\theta\\right)$$
其中，f r为接收到的激光频率，f0为激光发射频率，v为物体运动速度，c为光速，$\\theta$为激光与物体运动方向的夹角。

三、实验装置
该实验所需装置包括： - 激光发射器 - 激光接收器 - 反射镜 - 运动平台 - 计算机
四、实验步骤
1.将激光发射器和激光接收器固定在实验台上，使其间距一定。

2.在运动平台上放置反射镜，调整反射镜位置，使激光光束正好反射回
激光接收器。

3.启动激光发射器，发射激光光束照射到运动平台上的反射镜。

4.记录激光接收器接收到的频率数据，并测量反射镜在运动平台上的速
度。

5.利用多普勒效应公式计算出反射镜的运动速度，与实际测得的速度进
行对比。

五、注意事项
1.实验中需注意激光光束安全，避免直接照射眼睛。

2.反射镜位置调整需准确，确保激光正好反射回激光接收器。

3.实验过程中要小心操作，避免损坏实验装置。

通过本实验，可以深入了解激光多普勒测速的原理与应用，提高实验操作能力和理论水平。
