滚珠丝杆介绍

滚珠丝杠你知多少，滚柱丝杠你⼜知多少？滚珠丝杠的是将螺杆轴与螺母滚道内装进钢珠后进⾏⽆限的滚动和循环的⼀种机械形式，从⽽产⽣将旋转运动转化为精确直线定位运动。

为减少钢珠在滚道内循环时产⽣的摩擦⼒矩，把丝杆和螺母滚道与钢珠的线接触设计成点接触结构。

单圆弧制造⼯艺简单；双圆弧制造⼯艺复杂，但精度保持性、载荷性能好。

双圆弧截形轴向刚度⼤于单圆弧截形，机床上普遍采⽤双圆弧截形的丝杠。

丝杆螺帽内滚珠循环有典型的4种结构：分别是：内循环、外循环、端盖循环、盖板循环当丝杠相对于螺母旋转时，丝杠的旋转⾯经滚珠推动螺母轴向移动，同时滚珠沿螺旋形滚道滚动，使丝杠和螺母之间的滑动摩擦转变为滚珠与丝杠、螺母之间的滚动摩擦。

滚珠通过回珠管从⼀端重新回到另⼀端。

分类插管式外循环形式内循环形式端盖式内循环形式特征适⽤⼤型滚珠丝杠适⽤体积⼩的滚珠丝杠适⽤⼤导程的丝杠螺母滚珠可⽤多圈滚珠×1回路可⽤壹圈滚珠×1个回路可⽤多圈滚珠×1个回路回路设计⽤多条回路⽤多条回路⽤多条回路螺母外径⽤于⼤直径⼤型螺母⽤于⼩直径⼩型螺母⽤于中直径、⼤直径以上螺母由此可看出，端盖式由于在同等螺母长度内，能有更多的滚珠，因此丝杆的性能更好。

⼯作原理：⾏星滚柱丝杠是⼀种将旋转运动转换为线性运动的机械装置。

在主螺纹丝杠的周围，⾏星布置了6-12个螺纹滚柱丝杠，滚柱螺母内使⽤的是⼩螺纹滚柱与主丝杠相互啮合，这时螺母的结构类似于⾏星齿轮箱。

众多的接触点使⾏星滚珠丝杠的承载能⼒⾮常强。

⾏星滚柱丝杠与滚珠丝杠的结构相似，区别在于⾏星滚柱丝杠载荷传递元件为螺纹滚柱，是典型的线接触；⽽滚珠丝杠载荷传递元件为滚珠，是点接触。

主要优势是有众多的接触点来⽀撑负载。

螺纹滚柱替代滚珠将使负载通过众多接触点迅速释放，从⽽能有更⾼的抗冲能⼒。

承载能⼒及寿命⾏星滚柱丝杠与滚珠丝杠的优势在于能够提供⾼于滚珠丝杠的额定动载和静载，螺纹滚柱替代滚珠将使负载通过众多接触线迅速释放，从⽽能有更⾼的抗冲击能⼒。

滚珠丝杠篇一、滚珠丝杠知名品牌：韩国：SBC（太敬）日本：NSK、 THK、IKO瑞典：SKF、schneeberger施尼博格台湾：HIWIN（上银）、TBI、ABBA、LSK、PMI银泰德国：亿孚、Rexroth力士乐二、滚珠丝杠的结构特点：滚珠丝杠主要由丝杠轴、螺母（单螺母和双螺母，一般选用单螺母）以及一些防尘件、密封件和滚珠组成。

滚珠丝杠机构具有以下优点：1）启动转矩小，因运动阻力极小，驱动扭矩仅为螺纹丝杠机构的1/3以下，只需要很小的驱动功率；2）精度高；3）运动可逆，因此丝杠在竖直方向使用时应增加制动装置。

4）可实现微进给。

因滚珠丝杠中的滚珠为滚动运动方式，启动扭矩极小，不会出现如滑动运动中容易出现的低速蠕动或爬行现象，所以能实现高精度微量进给，最小进给量可达0.1μm。

5)高刚性。

通过对滚珠丝杠机构施加预压，可使轴向间隙为零或零以下（负间隙），从而获得高刚性，提高机构在负载状态下的运动精度。

6）能高速进给。

大导程的滚珠丝杆副可以实现100m/min甚至更高的进给速度。

7）传动效率高。

螺纹丝杠机构仅能达到20%~40%的机械传动效率，滚珠丝杠可获得92%~98%的机械传动效率。

8）使用寿命长。

螺母和丝杠的硬度均达到HRC58~HRC62,滚珠硬度达到HRC62~HRC66，而且采用滚动的相对运动方式，几乎在没有磨损的状态下运行，因而可以达到很长的使用寿命。

三、滚珠丝杆的分类：按制造方法分根据加工制造方法及精度的区别，一般分为磨制滚珠丝杠和轧制滚珠丝杠两种类型。

磨制滚珠丝杠是用精密磨削方法加工出来的，精度更高，但制造成本较高，因而价格更贵。

轧制滚珠丝杠（又称为转造滚珠丝杠）是指用精密滚轧成形方法加工制造出来的，精度稍低，但制造成本较低，因而价格也更便宜。

四、滚珠丝杆的选型步骤：螺纹部的长度：螺纹部的长度=行程+螺帽长度+余量余量为超行程允许量，一般设定为导程的1.5~2倍（计算总长时需注意，余量两端都要留，因此还要乘以2）。

滚珠丝杆资料简介滚珠丝杆是一种用于传动力和运动的机械装置。

它由精密制造的滚珠和threaded rod 组成，其中滚珠嵌入在threaded rod 上，用于减少摩擦和提高机械效率。

这使得滚珠丝杆比其他传动机制更加可靠、高效和精准。

本文将介绍滚珠丝杆的资料简介，包括材料选择、制造工艺、应用和市场趋势等。

1. 材料选择滚珠丝杆的性能和质量取决于它的材料选择。

常用的材料包括钢、不锈钢和铝。

钢材料的强度高，价格低廉，是最常用的材料之一。

不锈钢具有良好的耐腐蚀性和耐高温性，适用于在恶劣环境下使用。

铝材料轻，非常适合制造机械设备和仪器。

在材料选择时需要考虑到滚珠丝杆的使用环境、使用寿命和负荷等因素。

2. 制造工艺滚珠丝杆的制造过程需要高精度的加工技术，以确保其质量和精度。

滚珠的精度要求非常高，需要采用精密加工设备完成。

threaded rod 的加工也需要高精度的数控机床和磨床完成，以保证其尺寸和形状的精度。

滚珠丝杆的组装需要专业的技术和设备，以确保滚珠和threaded rod 的契合度和减少摩擦。

3. 应用滚珠丝杆广泛应用于各种机械设备和仪器中，包括数控机床、机器人、印刷机、医疗设备、航空航天设备等。

作为一种高效传动装置，滚珠丝杆可以减少摩擦，提高传动效率，同时由于其精度高，可以实现高精度定位和运动控制。

4. 市场趋势随着工业自动化程度的不断提高，滚珠丝杆的市场需求不断增加。

特别是在工业机器人、数控机床等高精度设备中的应用日益广泛，滚珠丝杆的市场前景十分广阔。

此外，随着医疗设备、航空航天、新能源等领域的不断发展，对于高精度和高可靠性的机械装置的需求也在不断增加。

因此，滚珠丝杆的市场前景非常看好。

综上所述，滚珠丝杆作为一种高效、精密的传动装置，具有广泛的应用前景和市场潜力。

在使用滚珠丝杆时需要选择合适的材料和制造工艺，并注意保养和维护，以确保其长期稳定的工作和高效的传动效率。

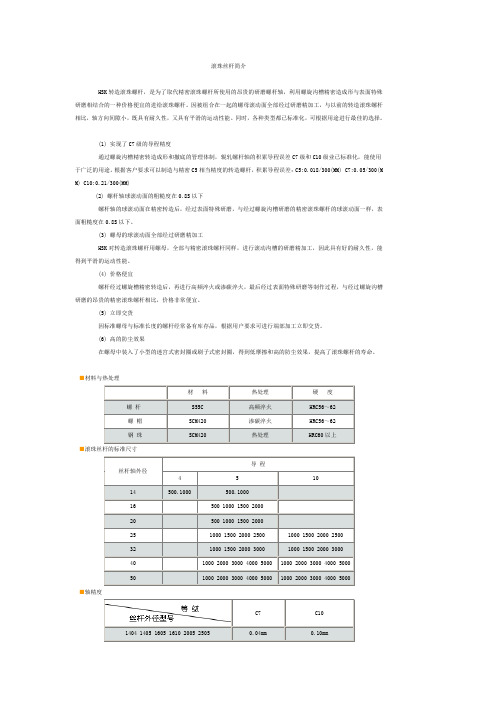

滚珠丝杆简介
HSK转造滚珠螺杆，是为了取代精密滚珠螺杆所使用的昂贵的研磨螺杆轴，利用螺旋沟槽精密造成形与表面特殊研磨相结合的一种价格便宜的进给滚珠螺杆。

因被组合在一起的螺母滚动面全部经过研磨精加工，与以前的转造滚珠螺杆相比，轴方向间隙小，既具有耐久性，又具有平滑的运动性能。

同时，各种类型都已标准化，可根据用途进行最佳的选择。

(1) 实现了C7级的导程精度
通过螺旋沟槽精密转造成形和撤底的管理体制，辊轧螺杆轴的积累导程误差C7级和C10级业已标准化，能使用于广泛的用途。

根据客户要求可以制造与精密C5相当精度的转造螺杆，积累导程误差：C5:0.018/300(MM) C7:0.05/300(M M) C10:0.21/300(MM)
(2) 螺杆轴球滚动面的粗糙度在0.8S以下
螺杆轴的球滚动面在精密转造后，经过表面特殊研磨，与经过螺旋沟槽研磨的精密滚珠螺杆的球滚动面一样，表面粗糙度在0.8S以下。

(3) 螺母的球滚动面全部经过研磨精加工
HSK对转造滚珠螺杆用螺母，全部与精密滚珠螺杆同样，进行滚动沟槽的研磨精加工，因此具有好的耐久性，能得到平滑的运动性能。

(4) 价格便宜
螺杆经过螺旋槽精密转造后，再进行高频淬火或渗碳淬火，最后经过表面特殊研磨等制作过程，与经过螺旋沟槽研磨的昂贵的精密滚珠螺杆相比，价格非常便宜。

(5) 立即交货
因标准螺母与标准长度的螺杆经常备有库存品，根据用户要求可进行端部加工立即交货。

(6) 高的防尘效果
在螺母中装入了小型的迷宫式密封圈或刷子式密封圈，得到低摩擦和高的防尘效果，提高了滚珠螺杆的寿命。

■材料与热处理
■滚珠丝杆的标准尺寸
■轴精度。

滚珠丝杆工作原理
滚珠丝杆是一种常见的传动机构，它利用滚珠滚动在螺纹丝杆上，实现线性运动。

其工作原理如下：
1. 螺纹丝杆：滚珠丝杆的核心是螺纹丝杆，它是一个带有螺纹纹路的金属杆。

螺纹纹路可以是螺旋线状或直线状的，用来实现线性运动。

2. 滚珠：滚珠丝杆内部嵌有滚珠，滚珠通常由钢制成。

滚珠的直径与螺纹纹路相匹配，使其能够紧密配合并顺畅滚动。

3. 螺纹接触：滚珠丝杆的螺纹纹路与滚珠之间存在接触。

当滚珠丝杆转动时，滚珠会沿着螺纹纹路滚动，同时沿着丝杆轴向移动。

4. 传动力：当滚珠滚动时，其轴向力会转化为线性力，推动丝杆沿轴向运动。

这种设计可以大大降低因摩擦而产生的能量损失，并提高传动效率。

滚珠丝杆的工作原理使其具有以下优点：
1. 高效率：滚珠滚动减小了摩擦系数，使得传动效率更高。

2. 高刚性：滚珠丝杆能够承受较大的轴向负载，具有较高的刚性。

3. 高精度：滚珠丝杆运动平稳，可以实现精确的线性运动。

4. 长寿命：滚珠的滚动减少了丝杆和螺纹纹路的磨损，延长了使用寿命。

总结起来，滚珠丝杆通过滚动传动和线性运动，实现了高效率、高刚性和高精度的优点。

在许多领域中得到广泛应用，如机床、自动化设备、航空航天等。

一、产品概述THK滚珠丝杠是一种高效的线性传动元件，广泛应用于机械制造、自动化设备及精密仪器等领域。

其设计旨在实现高精度、高效率的运动控制，能够满足各种工业应用的需求。

滚珠丝杠的工作原理是通过滚珠在丝杠和螺母之间的滚动来实现直线运动，具有摩擦小、效率高、使用寿命长等优点。

二、产品结构THK滚珠丝杠主要由丝杠、螺母、滚珠和导轨等部分组成。

丝杠是传递运动和力的主要部件，螺母则负责与丝杠配合，实现运动转换。

滚珠作为运动介质，减少了摩擦，提高了传动效率。

导轨则为滚珠丝杠提供了稳定的支撑，确保其在运动过程中的平稳性。

2.1 丝杠丝杠的材料通常采用高强度钢材，经过热处理和精密加工，确保其具有良好的强度和耐磨性。

丝杠的螺纹设计经过优化，以提高传动效率和承载能力。

2.2 螺母螺母内部设计有滚珠通道，能够容纳一定数量的滚珠。

螺母的材料同样采用高强度材料，经过精密加工，以确保与丝杠的配合精度。

2.3 滚珠滚珠是丝杠传动系统中的关键部件，其直径和材料的选择直接影响到传动的效率和稳定性。

THK滚珠丝杠使用的滚珠通常采用高硬度的钢球，具有良好的耐磨性和抗压能力。

2.4 导轨导轨为滚珠丝杠提供了稳定的运动轨迹，确保其在运行过程中的平稳性。

导轨的材料和加工精度对整个系统的性能有着重要影响。

三、产品特点THK滚珠丝杠具有多项显著特点，使其在各类应用中表现出色。

3.1 高效率由于滚珠在丝杠和螺母之间的滚动摩擦小，THK滚珠丝杠的传动效率相对较高，能够有效减少能量损耗，提高系统的整体效率。

3.2 高精度THK滚珠丝杠的制造工艺精良，确保了丝杠和螺母之间的配合精度，能够实现高精度的线性运动控制，满足精密加工和自动化设备的需求。

3.3 长寿命采用高强度材料和先进的热处理工艺，THK滚珠丝杠具有较长的使用寿命，能够在恶劣的工作环境中保持稳定的性能。

3.4 低噪音滚珠丝杠的设计使得其在运行过程中产生的噪音较低，适合于对噪音有严格要求的应用场合。

滚珠丝杠◎滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

◎滚珠丝杠由螺杆、螺母和滚珠组成。

它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。

由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。

◎滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。

◎滚珠丝杠的特点：：1、与滑动丝杠副相比驱动力矩为1/3由于滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。

与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。

在省电方面很有帮助。

2、高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制，由于完善的品质管理体制使精度得以充分保证。

3、微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

4、无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。

5、高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。

◎精度公差:P5 .P7 --◎世界主要滚珠丝杠生产制造商：日本黑田精工(KURODA)滚珠丝杠，日本THK滚珠丝杠、台湾上银HIWIN滚珠丝杠、台湾ABBA滚珠丝杠、韩国SBC滚珠丝杠、日本NSK滚珠丝杠,等。

滚珠丝杠副要防止逆转，可以采用自锁电机，离合器等方式来防止逆转。

滚珠丝杆的精度级别摘要：1.滚珠丝杆的概述2.滚珠丝杆的精度级别分类3.滚珠丝杆的精度检测方法4.滚珠丝杆在工业中的应用5.结论正文：一、滚珠丝杆的概述滚珠丝杆是一种将转动运动转化为线性运动的机械传动装置，广泛应用于各种工业设备、机床和自动化生产线等领域。

滚珠丝杆主要由螺纹轴、螺纹滚珠和滚珠丝杆支架等组成，通过螺纹轴和螺纹滚珠之间的滚动摩擦实现转动与线性运动的转换。

二、滚珠丝杆的精度级别分类滚珠丝杆的精度级别主要分为以下几个等级：1.C5：此精度级别的滚珠丝杆适用于一般工业设备的传动，如普通机床等。

2.C4：此精度级别的滚珠丝杆精度较高，适用于对运动精度要求较高的设备，如精密机床等。

3.C3：此精度级别的滚珠丝杆精度更高，适用于高精度设备的传动，如数控机床等。

4.C2：此精度级别的滚珠丝杆精度最高，适用于超高精度设备的传动，如光学设备等。

三、滚珠丝杆的精度检测方法滚珠丝杆的精度检测主要包括以下几个方面：1.螺纹轴的径向跳动检测：通过检测螺纹轴的径向跳动，判断滚珠丝杆的轴向间隙大小。

2.螺纹滚珠的径向跳动检测：通过检测螺纹滚珠的径向跳动，判断滚珠丝杆的滚动精度。

3.螺纹轴的轴向间隙检测：通过检测螺纹轴的轴向间隙，判断滚珠丝杆的传动精度。

四、滚珠丝杆在工业中的应用滚珠丝杆在工业中的应用非常广泛，主要应用于以下领域：1.数控机床：滚珠丝杆作为数控机床的关键部件，对机床的定位精度和运动速度有重要影响。

2.工业机器人：滚珠丝杆在工业机器人中的应用，可以实现机器人的高精度、高速度的运动控制。

3.自动生产线：滚珠丝杆在自动生产线中的应用，可以提高生产线的运行效率和产品质量。

五、结论滚珠丝杆作为工业领域中重要的传动装置，其精度级别对于设备的运动精度和性能有着至关重要的影响。

滚珠丝杆原理
滚珠丝杆是一种常见的传动装置，其原理是利用滚珠在螺纹轨
道上滚动，从而实现转动运动和线性运动的转换。

它由螺纹轴、螺
母和滚珠等部件组成，广泛应用于机床、自动化设备、航空航天等
领域。

下面我们将详细介绍滚珠丝杆的原理及其工作过程。

首先，让我们来了解一下滚珠丝杆的结构。

滚珠丝杆由螺纹轴、螺母和滚珠组成。

螺纹轴上有螺纹，螺母内部也有与螺纹轴相配的
螺纹，滚珠则位于螺纹轴和螺母之间。

当螺纹轴旋转时，滚珠会沿
着螺纹轴的螺纹轨道滚动，从而带动螺母产生线性运动。

其次，滚珠丝杆的工作原理是利用滚珠在螺纹轨道上滚动实现
传动。

当螺纹轴旋转时，滚珠受到轴承压力，沿着螺纹轨道滚动，
同时带动螺母产生线性运动。

由于滚珠的滚动摩擦小，因此滚珠丝
杆具有高效、高精度、高刚性的特点，适用于对传动精度要求较高
的场合。

在滚珠丝杆的工作过程中，需要注意一些关键问题。

首先是润滑。

滚珠丝杆需要定期进行润滑，以减小滚珠与螺纹轨道之间的摩擦，延长使用寿命。

其次是安装和使用时需要保持轴承的清洁，避
免灰尘和杂质进入轴承，影响传动效果。

另外，还需要定期检查滚
珠丝杆的使用情况，及时发现并解决问题，确保设备的正常运行。

总的来说，滚珠丝杆是一种高效、高精度、高刚性的传动装置，其原理是利用滚珠在螺纹轨道上滚动实现转动运动和线性运动的转换。

在实际应用中，我们需要注意滚珠丝杆的润滑和维护保养，以
确保其正常运行。

希望本文对您了解滚珠丝杆的原理有所帮助。

引言概述：滚珠丝杠是一种常见的传动元件，广泛应用于机械领域。

本文将介绍滚珠丝杠的定义和工作原理，详细分析滚珠丝杠的结构和优势，并探讨滚珠丝杠的应用领域。

正文内容：一、滚珠丝杠的定义1.滚珠丝杠是一种通过滚珠与螺纹轴的配合实现转动和线性运动的机械传动元件。

2.滚珠丝杠通常由螺纹轴、螺纹母、滚珠和滚珠保持器等部分组成。

二、滚珠丝杠的工作原理1.滚珠丝杠利用滚珠在螺纹轴与螺纹母之间滚动的方式传递转动动力和线性运动。

2.当旋转螺纹轴时，滚珠会沿着螺纹轴上的螺纹槽滚动，并推动螺纹母产生线性运动。

三、滚珠丝杠的结构1.螺纹轴：一般采用圆柱形，外表面有螺纹槽。

2.螺纹母：与螺纹轴配合，内含螺纹槽，滚珠保持器固定在螺纹母中。

3.滚珠：通过滚动来传递力量，确保螺纹轴和螺纹母之间的相对运动平衡。

4.滚珠保持器：保持滚珠的位置和数量，防止滚珠从螺纹母中脱落。

5.导轨：为滚珠提供导向作用，使其按照既定的轨迹滚动。

四、滚珠丝杠的优势1.高效率：由于滚动摩擦，滚珠丝杠具有较高的传动效率。

2.高精度：滚珠丝杠的滚珠和螺纹轴之间的配合精度高，能够实现高精度的运动。

3.高刚度：滚珠丝杠能够分担较大的负载，具有较高的刚度。

4.长寿命：滚珠丝杠摩擦小，磨损少，寿命较长。

5.可逆性：滚珠丝杠可以实现正反转，满足多种工作需求。

五、滚珠丝杠的应用领域1.机床：滚珠丝杠广泛应用于各类机床上，如数控机床、车床等，用于实现轴向定位和转动传动。

2.：滚珠丝杠作为关节传动装置的重要部件，用于实现精密调整和高速转动。

3.自动化设备：滚珠丝杠可应用于各类自动化设备，如自动门、自动售货机等，实现精确的运动控制。

4.电子产品：滚珠丝杠可应用于光学镜头调焦机构、打印机、数码相机等电子产品中，实现精确的位置调节。

5.车辆工程：滚珠丝杠可用于汽车座椅调节、车窗升降等系统中，提供稳定的线性运动。

总结：滚珠丝杠是一种常见、重要的传动元件，其工作原理基于滚珠的滚动传递力量。
