下载文档原格式
控制轧制、控制冷却工艺技术————————————————————————————————作者：————————————————————————————————日期：控制轧制、控制冷却工艺技术1.1 控制轧制工艺控制轧制工艺包括把钢坯加热到适宜的温度,在轧制时控制变形量和变形温度以及轧后按工艺要求来冷却钢材。
通常将控制轧制工艺分为三个阶段，如图1。
1所示[2]：（1)变形和奥氏体再结晶同时进行阶段,即钢坯加热后粗大化了的γ呈现加工硬化状态，这种加工硬化了得奥氏体具有促使铁素体相变形变形核作用，使相变后的α晶粒细小；（2）（γ+α）两相区变形阶段,当轧制温度继续降低到Ar3温度以下时，不但γ晶粒，部分相变后的α晶粒也要被轧制变形，从而在α晶粒内形成亚晶，促使α晶粒的进一步细化.图1。
1控制轧制的三个阶段（1）—变形和奥氏体再结晶同时进行阶段;(2）—低温奥氏体变形不发生再结晶阶段；(3）—（γ+α）两相区变形阶段。
1.2 控制轧制工艺的优点和缺点控制轧制的优点如下:1．可以在提高钢材强度的同时提高钢材的低温韧性。
采用普通热轧生产工艺轧制16Mn钢中板，以18mm厚中板为例，其屈服强度σs≤330MPa，—40℃的冲击韧性A k≤431J，断口为95%纤维状断口.当钢中加入微量铌后，仍然采用普通热轧工艺生产时,当采用控制轧制工艺生产时，—40℃的A k值会降低到78J以下，然而采用控制轧制工艺生产时。
然而采用控制轧制工艺生产时—40℃的A k值可以达到728J以上。
在通常热轧工艺下生产的低碳钢α晶粒只达到7～8级，经过控制轧制工艺生产的低碳钢α晶粒可以达到12级以上(按ASTM标准），通过细化晶粒同时达到提高强度和低温韧性是控轧工艺的最大优点。
2．可以充分发挥铌、钒、钛等微量元素的作用。
在普通热轧生产中，钢中加入铌或钒后主要起沉淀强化作用,其结果使热轧钢材强度提高、韧性变差，因此不少钢材不得不进行正火处理后交货。
控轧控冷工艺的发展及应用摘要控轧控冷工艺是把钢坯加热到适宜的温度，轧制时控制变形量和变形温度及轧后按工艺要求来冷却钢材。
控轧主要用于轧制细晶粒结构钢,主要原理是在终轧后当钢板在轧机上运行至“再结晶”完成的温度时,选用合适水冷方式获得理想延展性和韧性。
关键词变形量变形温度再结晶1 前言1.1 控轧控冷就是控制轧制和控制冷却，也叫TMCP（热机械变形轧制）+ACC。
比较适合于低碳微合金钢，特别是Nb、V 、Ti复合的。
1.2 控制轧制：是在调整钢的化学成分的基础上，通过控制加热温度、开轧温度，轧制过程温度、变形制度等工艺参数，控制奥氏体状态和相变产物的组织状态，从而达到控制钢材组织性能的目的.1.3 控制冷却：是通过控制热轧钢材轧后的冷却条件来控制奥氏体组织状态、控制相变条件、控制碳化物析出行为、控制相变后钢的组织和性能。
1.4 TMCP：控制轧制和控制冷却技术结合起来，能够进一步提高钢材的强韧性和获得合理的综合性能，并能够降低合金元素含量和碳含量，降低生产成本。
通过控轧控冷生产工艺可以使钢板的抗拉强度和屈服强度平均提高约40～60MPa，在低温韧性、焊接性能、节能、降低碳当量、节省合金元素以及冷却均匀性、保持良好板形方面都有无可比拟的优越性。
2 发展历程2.1 控轧控冷工艺主要是用于生产板材的技术。
该技术的核心是在轧制过程中通过控制加热温度、轧制过程、冷却条件等工艺参数，改善钢材的强度、韧性、焊接性能。
2.2 控制轧制工艺主要用于含有微量元素的低碳钢种，钢中常含有铌、钒、钛，其总量一般小于0.1％。
依据《塑性变形和轧制原理》控制轧制的内容是控制轧制参数，包括温度、变形量等，以控制再结晶过程，获得所要求的组织和性能。
根据塑性变形、再结晶和相变条件，控制轧制可分为三阶段，如下所述。
（1）在奥氏体再结晶区控制轧制：适用于轧制低碳优质钢普通碳素钢低合金高强度钢。
（2）在奥氏体未再结晶区控制轧制：适用于轧制含有微量合金元素的低碳钢，如含铌钛钒得低碳钢。
钢材的控制轧制和控制冷却一、名词解释：1、控制轧制：在热轧过程中通过对金属的加热制度、变形制度、温度制度的合理控制，使热塑性变形与固态相变结合，以获得细小晶粒组织，使钢材具有优异的综合力学性能。
2、控制冷却：控制轧后钢材的冷却速度、冷却温度，可采用不同的冷却路径对钢材组织及性能进行调控。
3、形变诱导相变：由于热轧变形的作用，使奥氏体向铁素体转变温度Ar3上升，促进了奥氏体向铁索体的转变。
在奥氏体未再结晶区变形后造成变形带的产生和畸变能的增加，从而影响Ar3温度。
4、形变诱导析出：在变形过程中，由于产生大量位错和畸变能增加，使微量元素析出速度增大。
两相区轧制后的组织中既有由变形未再结晶奥氏体转变的等轴细小铁素体晶粒，还有被变形的细长的铁素体晶粒。
同时在低温区变形促进了含铌、钒、钛等微量合金化钢中碳化物的析出。
5、再结晶临界变形量:在一定的变形速率和变形温度下，发生动态再结晶所必需的最低变形量。
6、二次冷却：相变开始温度到相变结束温度范围内的冷却控制。
二、填空：1、再结晶的驱动力是储存能，影响其因素可以分为：一类是工艺条件，主要有变形量、变形温度、变形速度。
另一类是材料的内在因素，主要是材料的化学成分和冶金状态。
2、控制冷却主要控制轧后钢材冷却过程的（冷却温度）、（冷却速度）等工艺条件，达到改善钢材组织和性能的目的。
3、固溶体的类型有（间隙式固溶）和（置换式固溶），形成（间隙式）固溶体的溶质元素固溶强化作用更大。
4、根据热轧过程中变形奥氏体的组织状态和相变机制不同，将控制轧制划分为三个阶段，即奥氏体再结晶型控制轧制、奥氏体未再结晶型控制轧制、在A+F两相区控制轧制。
5、以珠光体为主的中高碳钢，为达到珠光体团直径减小，则要细化奥氏体晶粒，必须采用（奥氏体再结晶）型控制轧制。
6、控制轧制是在热轧过程中通过对金属的（加热制度）、（变形制度）、（温度制度）的合理控制，使热塑性变形与固态相变结合使钢材具有优异的综合力学性能。

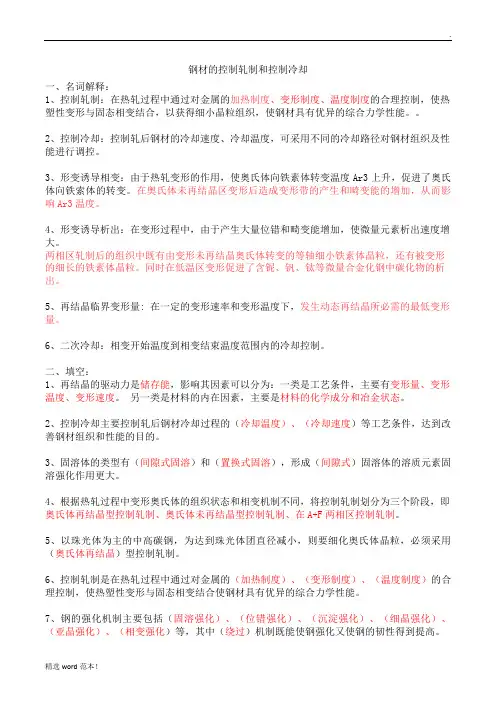

钢材的控制轧制和控制冷却一、名词解释：1、控制轧制：在热轧过程中通过对金属的加热制度、变形制度、温度制度的合理控制，使热塑性变形与固态相变结合，以获得细小晶粒组织，使钢材具有优异的综合力学性能。
2、控制冷却：控制轧后钢材的冷却速度、冷却温度，可采用不同的冷却路径对钢材组织及性能进行调控。
3、形变诱导相变：由于热轧变形的作用，使奥氏体向铁素体转变温度Ar3上升，促进了奥氏体向铁索体的转变。
在奥氏体未再结晶区变形后造成变形带的产生和畸变能的增加，从而影响Ar3温度。
4、形变诱导析出：在变形过程中，由于产生大量位错和畸变能增加，使微量元素析出速度增大。
两相区轧制后的组织中既有由变形未再结晶奥氏体转变的等轴细小铁素体晶粒，还有被变形的细长的铁素体晶粒。
同时在低温区变形促进了含铌、钒、钛等微量合金化钢中碳化物的析出。
5、再结晶临界变形量: 在一定的变形速率和变形温度下，发生动态再结晶所必需的最低变形量。
6、二次冷却：相变开始温度到相变结束温度范围内的冷却控制。
二、填空：1、再结晶的驱动力是储存能，影响其因素可以分为：一类是工艺条件，主要有变形量、变形温度、变形速度。
另一类是材料的内在因素，主要是材料的化学成分和冶金状态。
2、控制冷却主要控制轧后钢材冷却过程的（冷却温度）、（冷却速度）等工艺条件，达到改善钢材组织和性能的目的。
3、固溶体的类型有（间隙式固溶）和（置换式固溶），形成（间隙式）固溶体的溶质元素固溶强化作用更大。
4、根据热轧过程中变形奥氏体的组织状态和相变机制不同，将控制轧制划分为三个阶段，即奥氏体再结晶型控制轧制、奥氏体未再结晶型控制轧制、在A+F两相区控制轧制。
5、以珠光体为主的中高碳钢，为达到珠光体团直径减小，则要细化奥氏体晶粒，必须采用（奥氏体再结晶）型控制轧制。
6、控制轧制是在热轧过程中通过对金属的（加热制度）、（变形制度）、（温度制度）的合理控制，使热塑性变形与固态相变结合使钢材具有优异的综合力学性能。
控轧与控冷一：名词解释控制轧制：是指在热轧过程中通加热制度，变形制度，温度制度的合理控制，使钢材具有优异综合理学性能的轧制新工艺。
控制冷却：是指控制轧后钢材的冷却速度达到改善组织和性能的目的。
金属强化：通过合金化，塑性变形，和热处理等手段提高金属材料的强度。
韧性：材料在断裂前在塑性变形和裂纹扩展时吸收能量的能力。
铁素体：铁或其内固溶体有一种或数种其他元素形成的体心立方固溶体。
奥氏体：γ铁内固溶有碳和其他元素的面立方固溶体。
贝氏体：钢在奥氏体化后被过冷到珠光体转变温度一下，马氏体转变温度以上这一中间温度区间，转变而成的有铁素体及其内分布着弥散的碳化物形成的亚稳定结构。
IF钢：又称无间隙，由于C,N含量低，在加入一定量TI,Nb使钢背固定成碳化物，氮化物或者碳氮化物，从而使钢无间隙存在。
不锈钢：在腐蚀介质中有良好的耐腐蚀性的钢。
双相钢：由马氏体或奥氏体基本两相组织构成的钢。
再结晶：经冷塑性变形的金属超过一定加热温度时，通过形核长大形成等轴晶粒无畸变新晶粒过程。
在线常化：在热轧无缝钢生产中，在轧管延伸工序后，将钢管按常化处理要求冷却到某一温度后，再进行加热炉生产，然后进行减轻轧制，按照一定冷却速度冷却至常温。
1·控制轧制与普通轧制的区别答：可以充分发挥微量元素的作用起沉淀强化，细化晶粒的作用；提高钢的强度的同时题干钢的韧性；降低了终轧温度，采用较低的卷曲温度，课消除或减少板卷头部，中部和尾部的强度差；采用低温大压下细化低碳钢的铁素体晶粒，提高强韧性。
2·控制冷却的目的答：节约冷床面积；防止或减轻转型材的翘曲和弯曲；降低残余应力；提高型材的力学性能及改善组织状态，简化生产工艺。
3·影响材料强韧性的因素答：化学成分；气体夹杂物；晶粒尺寸；沉淀析出；形变；相变组织等的影响。
其中气体夹杂物对韧性有害，晶粒越小，材料韧性越好。
4·提高材料强韧性的措施答：晶粒细化；冶炼：采用真空搅拌，减少有害成分；控扎：使形变强化，提高材料强韧性；热处理：阻止晶粒长大，使晶粒细化，提高强韧性。
控轧与控冷一：名词解释控制轧制：是指在热轧过程中通过对加热制度，变形制度和温度制度的合理控制，使热塑性变形和固态相变结合，以获得细小的晶粒组织，使钢材具有优异综合力学性能的轧制新工艺。
控制冷却：是指控制轧后钢材的冷却速度达到改善钢材组织和性能的目的。
金属强化：通过合金化，塑性变形和热处理等手段提高强度的方法。
微合金钢：合金元素总含量小于0.1%的钢。
变形抗力：在一定条件下，塑性变形时单位面积上抵抗变形的力。
韧性：材料在塑性变形和断裂全过程中吸收能量的能力。
IF钢：又称无间隙原子钢，由于C,N含量低，在加入一定量TI,Nb使钢被固定成碳化物，氮化物或者碳氮化物，从而使钢无间隙存在。
不锈钢：在大气和酸、碱、盐等腐蚀性介质中呈现钝态，耐蚀而不生锈的高铬合金钢。
双相钢：以铁素体相为基，由分散岛状马氏体或贝氏体为强化相的低碳钢。
在线常化：在热轧无缝钢生产中，在轧管延伸工序后，将钢管按常化处理要求冷却到某一温度后，再进行加热炉生产，然后进行减径轧制，按照一定冷却速度冷却至常温。
非调质钢：就是将调质钢的化学成分进行调整，并对轧制工艺过程进行控制，不进行调质，而其性能达到调质钢的水平，以省略调质工序。
铁素体轧制：轧件进入精轧前，必需完成奥氏体向铁素体的转变，使精轧过程完全在铁素体温度范围内进行。
1·控制冷却的工艺特点答：1、节约能耗，简化工艺，降低生产成本。
2、可以降低奥氏体的相变温度，细化室温组织。
3、可以降低碳当量，从而改善材料的焊接性能、低温韧性、冷成型性能4、道次间控冷，可以减少待温时间，提高产量。
2.影响金属强度（韧度）的因素，提高强度（韧度）的措施？答：影响钢材强韧性的因素：1、化学成分 2、气体和夹杂物 3、晶粒细化4、沉淀析出 5、形变 6、相变组织提高措施：1、细化晶粒 2、冶炼：采用真空搅拌，减少有害成分3、控轧：使形变强化，提高材料强韧性4、热处理：阻止晶粒长大，使晶粒细化，提高强韧性3·控制冷却分为几个阶段，其目的是什么？答：一般分为一次冷却，二次冷却，三次冷却（空冷）一：目的就是控制相变前奥氏体的组织状态，为相变做组织上的准备二：目的就是通过控制冷却速度和冷却终止温度来控制相变过程，以保证快冷后得到钢材所要求的金相组织三：目的阻止碳化物析出，保持其碳化物固溶状态，以达到固溶强化的目的4·微量合金元素的作用答：加热时阻止奥氏体晶粒长大；抑制奥氏体再结晶；细化铁素体晶粒；影响钢的强韧性能。
控轧与控冷1钢的强化和韧化1.1钢的强化机制通过合金化、塑性变形和热处理等手段提高金属强度的方法称为金属的强化。
金属学方面可应用的强化机制可以有以下几种：置换的或间隙固溶的异质原子以点状障碍物的形式起作用（固溶强化、激冷强化）；位错以线状障碍物形式起作用（通过冷加工变形的强化）；晶粒界作为面状的障碍物形式起作用（通过晶粒细化）；非内聚的析出和内聚的析出显示为空间障碍物形式起作用（弥散强化、沉淀强化）。
1.1.1固溶强化要提高金属的强度可使金属与另一种金属（或非金属）形成固溶体合金。
固溶体合金或以固溶体为基的合金（如碳钢等）一般具有较纯金属高的强度。
这种采用添加溶质元素使固溶体强度升高的现象称为固溶强化。
钢中最主要的合金元素Mn、Si、Cr、Ni、Cu和P都能构成置换固溶体，并促使屈服强度和抗拉强度呈线性增加。
除了置换元素外，C、N等元素在Fe中形成间隙固溶体，但它们在铁中的溶解度都很低，而且随着温度的下降而大大下降。
因此C、N在固溶含量内对屈服强度和抗拉强度的增长影响都很小。
假定合金元素的叠加作用呈线性关系，就可以列出下式用以计算由化学成分引起的强度值。
屈服强度σS（MPa）=9.8{12.4+28C+8.4Mn+5.6Si+5.5Cr+4.5Ni+8.0Cu+55P+[3.0-0.2(h-5)]}抗拉强度σb（MPa）=9.8{23.0+70C+8.0Mn+9.2Si+7.4Cr+3.4Ni+5.7Cu+46P+[2.1-0.14(h-5)]}式中h为产品厚度，各元素含量以百分含量代入。
根据大量的实验结果可得到下表1-1的数据。
1.1.2位错强化图1-1表明实际晶体的强度比理论晶体小得多,但同时随着晶内缺陷或晶格崎变的程度的增加而使强度提高。
塑性变形意味着在位错运动之外还不断形成新的位错，因此位错密度值随着变形而不断提高，一直可达到1012/cm 2。
如果要继续塑性变形就要提高应力值，也就是说材料被加工硬化了。
钢材的控制轧制和控制冷却一、名词解释：1、控制轧制：在热轧过程中通过对金属的加热制度、变形制度、温度制度的合理控制，使热塑性变形与固态相变结合，以获得细小晶粒组织，使钢材具有优异的综合力学性能。
2、控制冷却：控制轧后钢材的冷却速度、冷却温度，可采用不同的冷却路径对钢材组织及性能进行调控。
3、形变诱导相变：由于热轧变形的作用，使奥氏体向铁素体转变温度Ar3上升，促进了奥氏体向铁索体的转变。
在奥氏体未再结晶区变形后造成变形带的产生和畸变能的增加，从而影响Ar3温度。
4、形变诱导析出：在变形过程中，由于产生大量位错和畸变能增加，使微量元素析出速度增大。
两相区轧制后的组织中既有由变形未再结晶奥氏体转变的等轴细小铁素体晶粒，还有被变形的细长的铁素体晶粒。
同时在低温区变形促进了含铌、钒、钛等微量合金化钢中碳化物的析出。
5、再结晶临界变形量：在一定的变形速率和变形温度下，发生动态再结晶所必需的最低变形量。
6、二次冷却：相变开始温度到相变结束温度范围内的冷却控制。
二、填空：1、再结晶的驱动力是储存能，影响其因素可以分为：一类是工艺条件，主要有变形量、变形温度、变形速度。
另一类是材料的内在因素，主要是材料的化学成分和冶金状态。
2、控制冷却主要控制轧后钢材冷却过程的（冷却温度）、（冷却速度）等工艺条件，达到改善钢材组织和性能的目的。
3、固溶体的类型有（间隙式固溶）和（置换式固溶），形成（间隙式）固溶体的溶质元素固溶强化作用更大。
4、根据热轧过程中变形奥氏体的组织状态和相变机制不同，将控制轧制划分为三个阶段，即奥氏体再结晶型控制轧制、奥氏体未再结晶型控制轧制、在A+F两相区控制轧制。
5、以珠光体为主的中高碳钢，为达到珠光体团直径减小，则要细化奥氏体晶粒，必须采用奥氏体再结晶）型控制轧制。
6、控制轧制是在热轧过程中通过对金属的（加热制度）、（变形制度）、（温度制度）的合理控制，使热塑性变形与固态相变结合使钢材具有优异的综合力学性能。
