水实验模型设计普通快滤池p

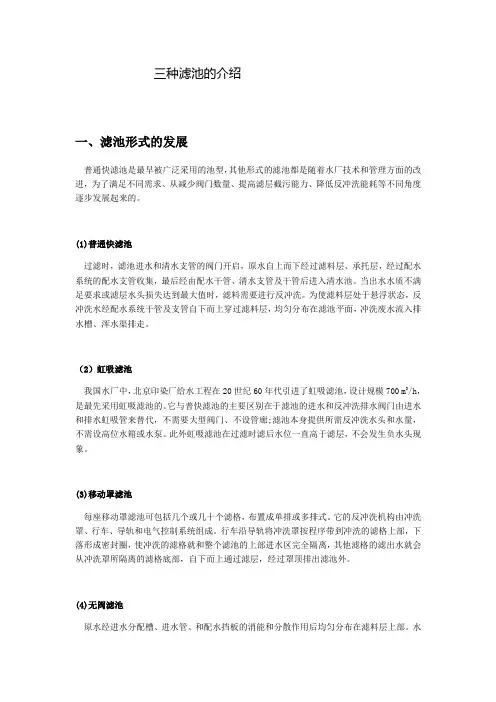

三种滤池的介绍一、滤池形式的发展普通快滤池是最早被广泛采用的池型，其他形式的滤池都是随着水厂技术和管理方面的改进，为了满足不同需求、从减少阀门数量、提高滤层截污能力、降低反冲洗能耗等不同角度逐步发展起来的。

(1)普通快滤池过滤时，滤池进水和清水支管的阀门开启，原水自上而下经过滤料层、承托层，经过配水系统的配水支管收集，最后经由配水干管、清水支管及干管后进入清水池。

当出水水质不满足要求或滤层水头损失达到最大值时，滤料需要进行反冲洗。

为使滤料层处于悬浮状态，反冲洗水经配水系统干管及支管自下而上穿过滤料层，均匀分布在滤池平面，冲洗废水流入排水槽、浑水渠排走。

（2）虹吸滤池我国水厂中，北京印染厂给水工程在20世纪60年代引进了虹吸滤池，设计规模700 m3/h，是最先采用虹吸滤池的。

它与普快滤池的主要区别在于滤池的进水和反冲洗排水阀门由进水和排水虹吸管来替代，不需要大型阀门、不设管廊;滤池本身提供所需反冲洗水头和水量，不需设高位水箱或水泵。

此外虹吸滤池在过滤时滤后水位一直高于滤层，不会发生负水头现象。

(3)移动罩滤池每座移动罩滤池可包括几个或几十个滤格，布置成单排或多排式。

它的反冲洗机构由冲洗罩、行车、导轨和电气控制系统组成。

行车沿导轨将冲洗罩按程序带到冲洗的滤格上部，下落形成密封圈，使冲洗的滤格就和整个滤池的上部进水区完全隔离，其他滤格的滤出水就会从冲洗罩所隔离的滤格底部，自下而上通过滤层，经过罩顶排出滤池外。

(4)无阀滤池原水经进水分配槽、进水管、和配水挡板的消能和分散作用后均匀分布在滤料层上部。

水流通过滤层、滤头进入集水空间，后经连通渠上升至冲洗水箱，最后通过溢流堰进入清水池。

无阀滤池的特点是虹吸的产生和破坏是利用滤池进出水压差自动控制。

(5)V型滤池由法国Degremont公司设计的V型滤池在20世纪70年代广泛应用于欧洲大陆。

V型滤池滤料为均匀粗粒石英砂，保持恒水位、等速过滤，采用带有表面扫洗的气水联合冲洗方式。

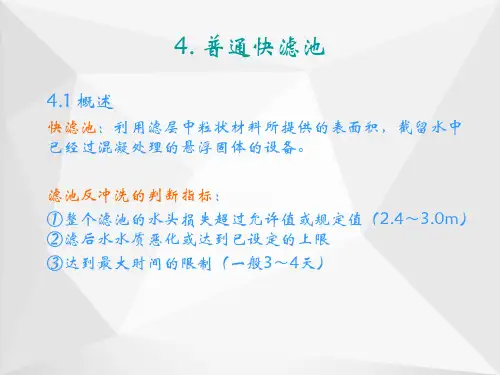

普通快滤池的构造及工作原理是什么?普通快滤池是给水处理中最常见的一种重力滤池，是利用滤层中粒状滤料所提供的表面积，截留水中已经过混凝处理的悬浮固体的分离设备。

具有滤速快、效率高的特点，适用于>10000m³/d水厂。

应注意的是原水在进入滤池前必须有混凝过程，否则仅能去除水中50%～80%的浊质。

快滤池由配水干管、支管、承托层、滤料层以及冲洗排水槽、集水渠组成，并配有相应的浑水管、冲洗水管、清水管及冲洗排水管等管廊、管渠和阀门。

如图2.2.31所示。

在过滤过程中随着滤层中杂质截留量的增加，滤层的水流阻力也随之增大，即水头损失增加。

当水头损失增大到一定程度致使滤池产水量锐减，或滤过水质不符合要求时，应对滤层进行反冲洗。

因此快滤池的工作过程应包括过滤和对滤层的反冲洗两部分，周期进行。

（1）过滤周期打开浑水支管和清水支管阀门，混凝沉淀后的浑水经进水干管，通过浑水阀进入集水渠、冲洗排水槽，水均匀地通过滤料层，滤速为7～18m/h，将水中的杂质截流在滤料表面及滤料层中，洁净的过滤水通过承托层、配水系统收集，经清水支管阀门汇入清水干管，至清水池。

滤后水的浊度小于5NTU或更低。

（2）冲洗周期先关闭浑水管道上的阀门，等滤池水位在砂面上10cm左右时，再关闭清水管道上的阀门，以防止空气进入滤料层。

开冲洗排水管上的阀门及冲洗水干管上的阀门，冲洗水经配水系统、承托层进入滤料层，滤料在上升水流的作用下，悬浮膨胀，滤料中的杂质、淤泥被洗脱下来，废水进入洗砂排水槽、集水渠及冲洗排水管阀门排入废水渠，冲洗至排出水清澈为止。

单级滤料冲洗强度12～15L/（m²·s），冲洗时间5～7min；双层滤料冲洗强度13～16L/（m²·s），冲洗时间6～8min；多层滤料冲洗强度16～17L/（m²·s），冲洗时间5～7min。

冲洗周期消耗水量约为生产总水量的1%～3%（即水厂自用水量）。

三种滤池的介绍一、滤池形式的发展普通快滤池是最早被广泛采用的池型，其他形式的滤池都是随着水厂技术和管理方面的改进，为了满足不同需求、从减少阀门数量、提高滤层截污能力、降低反冲洗能耗等不同角度逐步发展起来的。

(1)普通快滤池过滤时，滤池进水和清水支管的阀门开启，原水自上而下经过滤料层、承托层，经过配水系统的配水支管收集，最后经由配水干管、清水支管及干管后进入清水池。

当出水水质不满足要求或滤层水头损失达到最大值时，滤料需要进行反冲洗。

为使滤料层处于悬浮状态，反冲洗水经配水系统干管及支管自下而上穿过滤料层，均匀分布在滤池平面，冲洗废水流入排水槽、浑水渠排走。

（2）虹吸滤池我国水厂中，北京印染厂给水工程在20世纪60年代引进了虹吸滤池，设计规模700 m3/h，是最先采用虹吸滤池的。

它与普快滤池的主要区别在于滤池的进水和反冲洗排水阀门由进水和排水虹吸管来替代，不需要大型阀门、不设管廊;滤池本身提供所需反冲洗水头和水量，不需设高位水箱或水泵。

此外虹吸滤池在过滤时滤后水位一直高于滤层，不会发生负水头现象。

(3)移动罩滤池每座移动罩滤池可包括几个或几十个滤格，布置成单排或多排式。

它的反冲洗机构由冲洗罩、行车、导轨和电气控制系统组成。

行车沿导轨将冲洗罩按程序带到冲洗的滤格上部，下落形成密封圈，使冲洗的滤格就和整个滤池的上部进水区完全隔离，其他滤格的滤出水就会从冲洗罩所隔离的滤格底部，自下而上通过滤层，经过罩顶排出滤池外。

(4)无阀滤池原水经进水分配槽、进水管、和配水挡板的消能和分散作用后均匀分布在滤料层上部。

水流通过滤层、滤头进入集水空间，后经连通渠上升至冲洗水箱，最后通过溢流堰进入清水池。

无阀滤池的特点是虹吸的产生和破坏是利用滤池进出水压差自动控制。

(5)V型滤池由法国Degremont公司设计的V型滤池在20世纪70年代广泛应用于欧洲大陆。

V型滤池滤料为均匀粗粒石英砂，保持恒水位、等速过滤，采用带有表面扫洗的气水联合冲洗方式。

给水课程设计普通快滤池一、课程目标知识目标：1. 学生能够理解普通快滤池的工作原理及其在给水处理中的重要性；2. 学生能够掌握普通快滤池的组成部分及各部分的功能；3. 学生能够描述普通快滤池的运行过程，包括滤料的选择、过滤速度的控制等。

技能目标：1. 学生能够运用所学知识分析给水处理中普通快滤池的操作过程；2. 学生能够设计简单的普通快滤池实验，并通过实验数据进行分析和总结；3. 学生能够运用图表、文字等形式，清晰、准确地表达普通快滤池的相关知识。

情感态度价值观目标：1. 学生能够认识到给水处理工程在环境保护和水资源利用方面的重要性，培养环保意识和责任感；2. 学生通过学习普通快滤池的原理和应用，激发对水处理技术的兴趣，提高学习热情；3. 学生在学习过程中，培养合作、探究、创新的精神，形成积极向上的学习态度。

课程性质：本课程为给水处理技术的实践教学，以理论联系实际为原则，注重培养学生的实践操作能力和分析解决问题的能力。

学生特点：初三学生具备一定的物理、化学基础知识，对实验操作有浓厚兴趣，但需加强理论知识与实际应用的结合。

教学要求：结合学生特点和课程性质，注重启发式教学，引导学生通过实践探究，将理论知识转化为实际操作能力，提高学生的综合素质。

在教学过程中，关注学生的情感态度价值观的培养，使学生在掌握知识技能的同时，形成正确的价值观。

通过分解课程目标为具体的学习成果，为后续教学设计和评估提供明确方向。

二、教学内容1. 普通快滤池的工作原理及重要性：介绍普通快滤池在给水处理中的作用，滤除水中悬浮物和部分胶体，保证水质的清洁。

教材章节：《给水工程》第四章第三节“过滤处理”。

2. 普通快滤池的组成部分及功能：分析滤池的构成，包括滤料层、承托层、配水系统等，并阐述各部分的作用。

教材章节：《给水工程》第四章第三节“过滤处理的设备与材料”。

3. 普通快滤池的运行过程：讲解滤料的选择、过滤速度的控制、反冲洗等过程，使学生了解滤池的运行机制。

普通快滤池课程设计书一、课程目标知识目标：1. 学生能够理解普通快滤池的基本概念和原理，掌握其组成部分及功能。

2. 学生能够掌握普通快滤池在给水处理中的应用和操作流程。

3. 学生能够了解普通快滤池与其他类型滤池的优缺点对比。

技能目标：1. 学生能够运用所学知识，分析给水处理过程中普通快滤池的工作原理和操作要点。

2. 学生能够通过实际案例分析，设计并优化普通快滤池的运行参数，提高处理效果。

3. 学生能够运用数据分析和评价方法，对普通快滤池的处理效果进行评估。

情感态度价值观目标：1. 培养学生对给水处理技术的兴趣，激发他们学习环境保护和水资源利用的责任感。

2. 培养学生团队合作精神，学会在小组讨论中倾听、尊重他人意见，共同解决问题。

3. 培养学生关注社会热点问题，认识到普通快滤池在水资源保护中的重要性，树立环保意识。

课程性质：本课程为环境科学相关学科的中等难度课程，结合实际案例，注重理论与实践相结合。

学生特点：学生为八年级学生，具备一定的物理和化学基础，对环境保护和水资源利用有一定了解。

教学要求：通过本课程的学习，使学生在掌握普通快滤池相关知识的基础上，提高分析问题、解决问题的能力，培养学生的环保意识和实践操作技能。

教学过程中注重启发式教学，引导学生主动探究，提高学习效果。

二、教学内容1. 普通快滤池基本概念：滤池的定义、分类及普通快滤池的特点。

2. 普通快滤池工作原理：过滤介质、滤层结构、过滤过程及过滤机理。

3. 普通快滤池的组成部分：滤池壳体、滤料、反冲洗设备、进出水系统等。

4. 普通快滤池在给水处理中的应用：处理流程、运行参数优化、操作注意事项。

5. 普通快滤池与其他类型滤池的对比：不同类型滤池的性能、适用范围及优缺点分析。

6. 案例分析：选取具有代表性的普通快滤池工程案例，分析其设计、运行及优化过程。

7. 数据分析与评价：介绍评价普通快滤池处理效果的方法和指标，如滤速、过滤周期、水头损失等。

普通快滤池设计计算1.已知条件设计水量Qn=20000m 3/d≈ 833m3/h.滤料采用石英砂，滤速v=6m/h, d10 =0.6, K80 =1.3,过滤周期 Tn=24h ，冲洗总历时t=30min=0.5h; 有效冲洗历时t0=6min=0.1h。

2.设计计算（ 1）冲洗强度q q[L/(s*m 3）] 可按下列经验公式计算。

43.2dm1.45 (e0.35)1.632q(1e)v0.632式中 dm——滤料平均粒径， mm；e——滤层最大膨胀率，采用e=40%;v——水的运动黏度， v=1.14m m2/s（平均水温为15℃）。

与 d10对应的滤料不均匀系数K 80=1.3，所以dm=0.9 K80d10=0.9x1.3x0.6=0.702(mm)43.20.7021.45(0.40.35)1 .632q(10.4)1.140.632=11[L/(s*m 3） ](2) 计算水量 Q水厂自用水量主要为滤池冲洗用水，自用水系数α为Tn=24=1.053.6qt 3.6(Tn t)0(240.5)11 0.1v6Q= αQn=1.05X883=875(m3/d)(3) 滤池面积 F滤池总面积 F=Q/v=875/8=109㎡滤池个数 N=3 个，成单排布置。

单池面积 f=F/N=109/3=36.33(㎡），设计采用 40㎡，每池平面尺寸采用 B×L=5.2m×7.8m (约 40 ㎡），池的长宽比为 7.8/5.2=1.5/1.(4)单池冲洗流量 q冲q冲=fq=40×11=440(L/s)=0.44(m3/s)(5)冲洗排水槽①断面尺寸。

两槽中心距 a 采用 2.0m, 排水槽个数n1=L/a=7.8/2.0=3.9≈ 4个槽长l=B=5.2m,槽内流速v 采用0.6m/s。

排水槽采用标准半圆形槽底断面形式，其qla11 5.2 2.0末端断面模数为 x4570=0.2m4570v0.6集水渠与排水槽的平面布置和槽的断面尺寸见图。

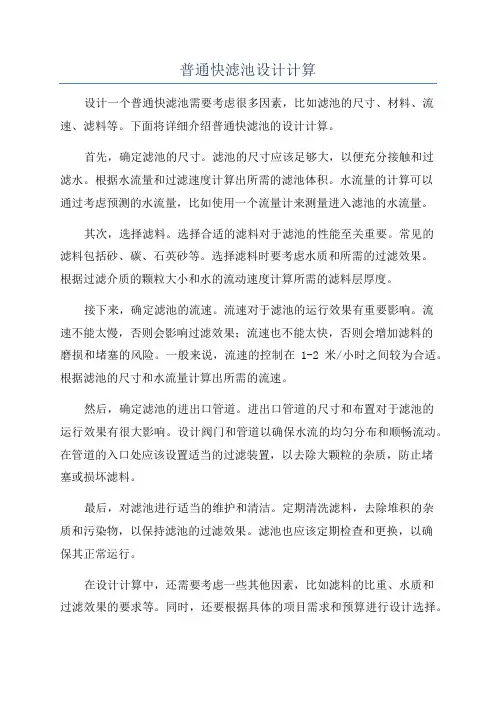

普通快滤池设计计算设计一个普通快滤池需要考虑很多因素，比如滤池的尺寸、材料、流速、滤料等。

下面将详细介绍普通快滤池的设计计算。

首先，确定滤池的尺寸。

滤池的尺寸应该足够大，以便充分接触和过滤水。

根据水流量和过滤速度计算出所需的滤池体积。

水流量的计算可以通过考虑预测的水流量，比如使用一个流量计来测量进入滤池的水流量。

其次，选择滤料。

选择合适的滤料对于滤池的性能至关重要。

常见的滤料包括砂、碳、石英砂等。

选择滤料时要考虑水质和所需的过滤效果。

根据过滤介质的颗粒大小和水的流动速度计算所需的滤料层厚度。

接下来，确定滤池的流速。

流速对于滤池的运行效果有重要影响。

流速不能太慢，否则会影响过滤效果；流速也不能太快，否则会增加滤料的磨损和堵塞的风险。

一般来说，流速的控制在1-2米/小时之间较为合适。

根据滤池的尺寸和水流量计算出所需的流速。

然后，确定滤池的进出口管道。

进出口管道的尺寸和布置对于滤池的运行效果有很大影响。

设计阀门和管道以确保水流的均匀分布和顺畅流动。

在管道的入口处应该设置适当的过滤装置，以去除大颗粒的杂质，防止堵塞或损坏滤料。

最后，对滤池进行适当的维护和清洁。

定期清洗滤料，去除堆积的杂质和污染物，以保持滤池的过滤效果。

滤池也应该定期检查和更换，以确保其正常运行。

在设计计算中，还需要考虑一些其他因素，比如滤料的比重、水质和过滤效果的要求等。

同时，还要根据具体的项目需求和预算进行设计选择。

总之，普通快滤池的设计计算是一个复杂的过程，需要考虑多方面因素。

通过合理的尺寸选择、滤料的选择和流速的控制，可以设计出性能良好且具有高效过滤效果的滤池。

保持滤池的维护和清洁，可以延长滤池的使用寿命，并保持其正常运行。

普通快滤池设计计算书-CAL-FENGHAI.-(YICAI)-Company One1普通快滤池设计计算书1. 设计数据设计规模近期360000/m d滤速8/v m h =冲洗强度215/s m q L =⋅冲洗时间6min水厂自用水量5%2.设计计算滤池面积及尺寸设计水量31.056000063000m /Q d =⨯=滤池工作时间24h ，冲洗周期12h 滤池实际工作时间24240.123.812T h =-⨯=（式中只考虑反冲洗停用时间，不考虑排放初滤水） 滤池面积263000330.88823.8Q F m vT ===⨯ 采用滤池数8N =，布置成对称双行排列 每个滤池面积2330.8841.368F f m N === 采用滤池尺寸1:2=BL 左右 采用尺寸9L m =， 4.6B m = 校核强制滤速889.14/181Nv v m h N ⨯===--强 滤池高度支承层高度10.45H m =滤料层高度20.7H m =砂面上水深32H m =超高（干弦）40.3H m =滤池总高12340.450.720.3 3.45H H H H H m =+++=+++= 配水系统（每只滤池）2.3.1干管干管流量·41.3615620.4/g q f g L s ==⨯= 采用管径800g d mm =（干管埋入池底，顶部设滤头或开孔布置） 干管始端流速 1.23/g v m s =2.3.2支管支管中心间距0.25z a m = 每池支管数922720.25z z L n a =⨯=⨯=根（每侧36根） 每根支管长 4.60.80.3 1.752z l m --== 每根支管进口流量620.48.62/72g z z q q L s n === 采用管径80z d mm = 支管始端流速 1.72/z v m s =2.3.3孔口布置支管孔口总面积与滤池面积比（开孔比）0.25%α= 孔口总面积20.25%41.360.1034k F f m α=⨯=⨯= 孔口流速0.62046/0.1034k v m s == 孔口直径9k d mm = 每个孔口面积225263.6 6.36104k k f d mm m π-=⨯==⨯ 孔口总数250.103416266.3610k k k F N m f -==≈⨯个 每根支管孔口数16262372k k z N n n ==≈个支管孔口布置设两排，与垂线成045夹角向下交错排列 每根支管长 4.60.80.3 1.752z l m --== 每排孔口中心距 1.750.150.50.523z k k l a m n ===⨯⨯水支管孔眼布置图2.3.4孔眼水头损失支管壁厚采用5mm δ= 孔眼直径与壁厚之比9 1.85k d δ== 查表得流量系数0.68μ= 水头损失21115421029.8100.680.25k q h m g μα⎛⎫⎛⎫==⨯= ⎪ ⎪⨯⨯⨯⎝⎭⎝⎭ 2.3.5复算配水系统支管长度与直径之比不大于601.7521.875600.08z z l d ==≤ 孔眼总面积与支管总横截面积之比小于20.10340.290.51720.084k z z F n f π==≤⨯⨯⨯ 干管横截面积与支管总横截面积之比为~2210.84 1.7691720.084g z z f n f ππ⨯⨯==⨯⨯⨯洗砂排水槽洗砂排水槽中心距02a m = 排水槽根数0 4.6 2.322n ==≈根 排水槽长度09l L m == 每槽排水量30111541.36310.2/0.3102/22Q qf L s m s ==⨯⨯== 采用三角形标准断面槽中流速00.6/v m s =槽断面尺寸0.40.400.450.450.31020.28x Q m ==⨯= 排水槽底厚度m 05.0=δ砂层最大膨胀率45%e =砂层高度20.7H m =洗砂排水槽顶距砂面高度2 2.50.070.450.7 2.50.280.050.07 1.14H eH x m δ=+++=⨯+⨯++= 洗砂排水槽总平面面积2000220.289210.08F xl n m ==⨯⨯⨯= 复算：排水槽总平面面积与滤池面积之比一般小于25% 010.0824.37%25%41.36F f ==≤ 滤池各种管渠计算2.5.1进水进水总流量33163000/0.729/Q m d m s ==采用进水渠断面渠宽10.9B m =，水深10.75H m = 渠中流速11110.729 1.08/0.90.75Q v m s B H ===⨯ 各个滤池进水管流量320.7290.091/8Q m s == 采用进水管直径2350D mm =管中流速20.95/v m s =2.5.2冲洗水冲洗水总流量331541.36620.4/0.6204/Q q f L s m s =⨯=⨯== 采用管径3600D mm =管中流速3 2.2/v m s =2.5.3清水清水总流量3410.729/Q Q m s ==清水渠断面同进水渠断面（便于布置）每个滤池清水管流量3520.091/Q Q m s ==采用管径5300D mm =管中流速5 1.29/v m s =2.5.4排水排水流量3630.6204/Q Q m s ==排水渠断面宽度60.8B m =，60.6H m =渠中流速6 1.29/v m s =冲洗水箱冲洗时间6min t =冲洗水箱容积31.5 1.51541.36660335W qft m ==⨯⨯⨯⨯= 水箱底至滤池配水管之间的沿途及局部水力损失之和1 1.0h m = 配水系统水头损失2 4.0k h h m ==承托层水头损失310.0220.0220.45150.15h H q m ==⨯⨯= 滤料层水头损失1402 2.65(1)(1)(1)(10.41)0.70.681h m H m γγ=--=--⨯= 安全富余水头5 1.5h m =冲洗水箱底应高出洗砂排水槽面012345140.150.68 1.57.33H h h h h h m=++++=++++=。

阐述水厂普通快滤池的改造方案水厂供给地所有居民的人生安全与水厂运营安全息息相关。

所以要对水厂的水质进行严格监控，以确保广大人民群众的生命安全。

滤池作为水厂水源净化处理工艺的最后把关，主要是通过粒状滤料层拦截住残留在水中的浮游物和杂质等，并有效过滤水中的有机物和细菌，其处理效果的好坏会直接影响出厂水质的优劣。

目前，如何改造完善水厂的快滤池技术已经成为了水厂关注的焦点问题之一。

1 水厂普通快滤池的概况1.1 新滤池的设计要点和参数一般来说，水厂中的滤池数量要达到2个以上，在滤池数量2～5的时候采用单行排练的方式建造滤池。

在数量超出5个的情况下，采用双行排列法。

当滤池面积超出50平米的时候，要在滤池管廊中建造中央集水渠。

在对新滤池的总体规划中，要保证将每个新滤池的实际面积控制在100m2以内，工作周期一般都介于12～24小时之间。

1.2 在新滤池设计中应注意的问题在普通快滤池的建造设计中，有许多问题需要留意。

快滤池配水系统的干管底部应该配置有排气管，滤池的底部也要设置有排空管。

一般情况下，滤池闸阀的开启和关闭装置都通过电力或水力运行，一旦出现阀门直径小于3厘米的情况，则可以临时采用手动操作，帮助闸阀能够正常开合，不影响整体的滤水进度。

还应该在每个滤池中安装上水头损失计和取样工具，在各个密封渠道中设置入孔，方便日后的维护和检修。

1.3 新滤池的优缺点分析单层滤料具有池深浅、运行经验丰富等优点，但是它的阀门数量较多，还需要配备专业的冲洗设备。

双层滤料相较于单层滤料来说，滤速较快含污力是单层滤料的两倍左右，且工作周期长、成本较低。

但是双层滤料的径粒选择较严格，对冲洗的要求高，还易在煤砂之间出现积泥情况。

2 水厂滤池的普遍运行现状及存在的问题2.1 基本现状就以我国某地区的某家水厂为例。

该水厂日常采用的是常规流程，运用普通快滤池技术，处理能力为40000m3/d。

将滤池分为两个组，分别成为甲组和乙组，每组滤池中都设有8格，总共有16格。

普通快滤池演示实验实验人：刘潮阳学号：1220131056（13号) 班级：给排水132班指导老师：朱易春老师实验时间: 2016年6月22号实验地点：建测楼116组号：第三组组长：郑洋洋一、普通快滤池简介普通快滤池应用最早，使用较为普遍，其构造和布置如下图所示。

传统的快滤池布置形式，滤料一般为单层细砂级配滤料或煤、砂双层滤料，冲洗采用单水冲洗，冲洗水由高位水箱供给。

二、普通快滤池的主要构造1、滤池本体：它主要包括进水管渠、排水槽、过滤介质(滤料层)，过滤介质承托层(垫料层)和配(排)水系统。

2、管廊：它主要设置有五种管(渠)，即浑水进水管、清水出水管、冲洗进水管、冲洗排水管及初滤排水管，以及阀门(2个清水阀与反冲洗出水阀三通连接)、一次监测表设施等。

3、冲洗设施：它包括冲洗水泵、水塔及辅助冲洗设施等。

4、控制室：它是值班人员进行操作管理和巡视的工作现场，室内设有控制台、取样器及二次监测指示仪表等。

三、普通快速滤池的设计要点和主要参数1、滤速：与要求的滤过水水质和工作周期有关，应根据相似条件的运转经验或实验资料确定。

一般按照正常滤速设计，并以强制滤速校核。

（当要求水质为饮用水时，单层砂滤料滤池的正常滤速一般采用8~10m/h）2、滤池总面积、个数及单池尺寸（1）、滤池总面积F按下式确定：F=Q/Vt (m2) 其中：T=T0-t0-t1 式中：Q——设计水量（包括厂用水量）（m3/d)；V——设计滤速（m/h）；T——滤池每日实际工作时间（h）；T0——滤池每日工作时间（h）;t0——滤池每日冲洗后停留使用和排放初滤水时间（h）(一般每次采用0.5~0.6h,目前实际使用中也有不考虑排放的)；t1——滤池每日冲洗及操作时间（h）。

(2）、个数：应根据技术经济比较确定，但不得少于两个。

（3）、单池尺寸：单个滤池面积按下式计算：F=F/N( m2)式中：F——滤池总面积（m2）；N——滤池个数。

3、滤池布置（1）、当滤池个数少于5个是，采用单行排列，反之采用双行排列；（2）、单个滤池面积大于50 m2时，可考虑设置中央集水渠。

滤池工作时间为24h ，冲洗周期为1h ，滤池实际工作时间为：h T 6.211241.024=⨯-= 式中：0.1代表反冲洗停留时间该滤池采用石英砂单层滤料，其设计滤速为8~10m/h ，本设计取1v =8h m /，滤池面积为：2147.36.218600m T v Q F =⨯==根据设计规范，滤池个数不能少于2个，即N ≥2个，根据规范中的表如下： 本设计采用滤池个数为2个，其布置成对称单行排列。

每个滤池面积为: 2735.1247.3m N F f ===式中：f —每个滤池面积为（2m ）， N —滤池个数N ≥2个,取2个 F —滤池总面积（2m ）设计中采用滤池尺寸为：则L=1.5m ，B=1.5m ，故滤池的实际面积为2.252m 实际滤速1v =600/(21.6*2*2.25)=6.17m/h ，基本符合规范要求：滤速为8~10m/h 。

校核强制流速2v 为：当一座滤池检修时，其余滤池的强制滤速为h m N Nv v /34.121217.62112=-⨯=-=，符合规范要求：强制滤速一般为10~14 m/h2.滤池高度：H=1H +2H +3H +4H式中：H---滤池高度（m ），一般采用3.20-3.60m ； 1H ---承托层高度（m ）； 2H --滤料层厚度（m ）；3H ---滤层上水深（m)；一般采取1.5~2.0m 4H ---超高（m ）；一般采用0.3m设计中取1H =0.40m ，2H =0.50m ，3H =1.20m ，4H =0.30m ；m H 40.230.020.150.040.0=+++=4.5.2每个滤池的配水系统1、最大粒径滤料的最小流化态流速54.0031.2054.031.131.1)1(34.12m m d V mf-⨯⨯⨯=μφ mf V ---最大粒径滤料的最小流化态流速（m/s)；d---滤料粒径（m ）；φ---球度系数；μ---水的动力粘度[(N.S)/ 2m ]0m ---滤料的孔隙率。
