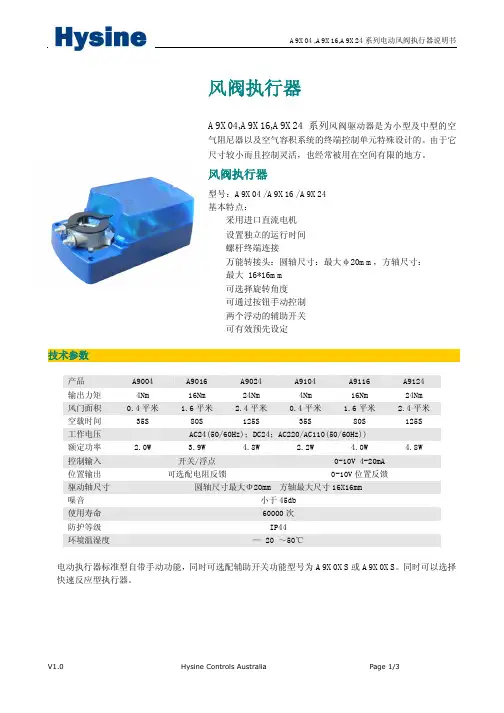

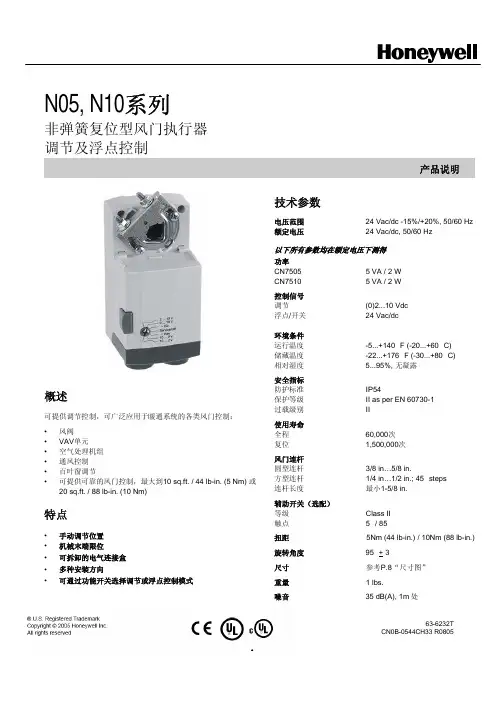

风阀执行器使用手册

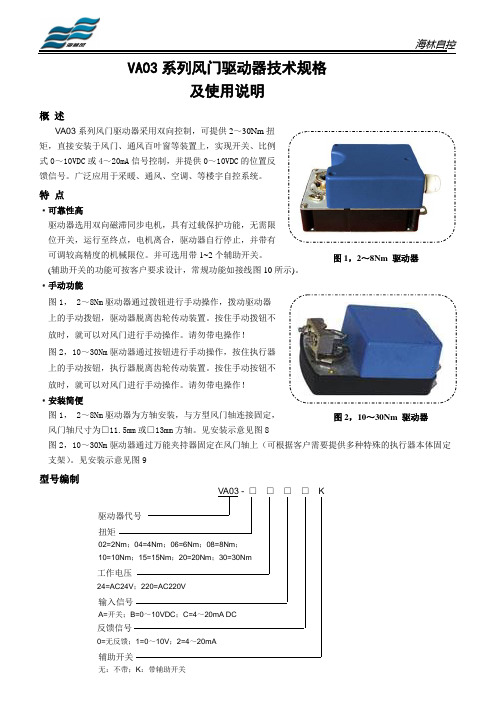

VA03系列风门驱动器技术规格及使用说明概 述VA03系列风门驱动器采用双向控制，可提供2～30Nm 扭 矩，直接安装于风门、通风百叶窗等装置上，实现开关、比例 式0～10VDC 或4～20mA 信号控制，并提供0～10VDC 的位置反 馈信号。

广泛应用于采暖、通风、空调、等楼宇自控系统。

特 点·可靠性高 驱动器选用双向磁滞同步电机，具有过载保护功能，无需限 位开关，运行至终点，电机离合，驱动器自行停止，并带有 可调较高精度的机械限位。

并可选用带1~2个辅助开关。

(辅助开关的功能可按客户要求设计，常规功能如接线图10所示)。

·手动功能图1， 2～8Nm 驱动器通过拨钮进行手动操作，拨动驱动器 上的手动拨钮，驱动器脱离齿轮传动装置。

按住手动拨钮不 放时，就可以对风门进行手动操作。

请勿带电操作！ 图2，10～30Nm 驱动器通过按钮进行手动操作，按住执行器 上的手动按钮，执行器脱离齿轮传动装置。

按住手动按钮不 放时，就可以对风门进行手动操作。

请勿带电操作！ ·安装简便图1， 2～8Nm 驱动器为方轴安装，与方型风门轴连接固定， 风门轴尺寸为□11.5mm 或□13mm 方轴。

见安装示意见图8图2，10～30Nm 驱动器通过万能夹持器固定在风门轴上（可根据客户需要提供多种特殊的执行器本体固定支架）。

见安装示意见图9型号编制图1，2～8Nm 驱动器图2，10～30Nm 驱动器A=扭矩0=无：不带；K ：带辅助开关驱动器型号及主要技术数据※开关式驱动器型号(常规型)※特殊电压可根据客户要求订制。

(K)为可选择带辅助开关。

附件：限位挡片2件，挡片固定螺钉（M3×6）2支，驱动器本体固定螺钉(ST4.8×12.5)1 支，铝垫片1件。

※比例式驱动器型号※特殊电压可根据客户要求订制。

(K)为可选择带辅助开关。

附件：限位挡片2件，挡片固定螺钉（M3×6）2支，驱动器本体固定螺钉(ST4.8×12.5)1 支，铝垫片1 件。

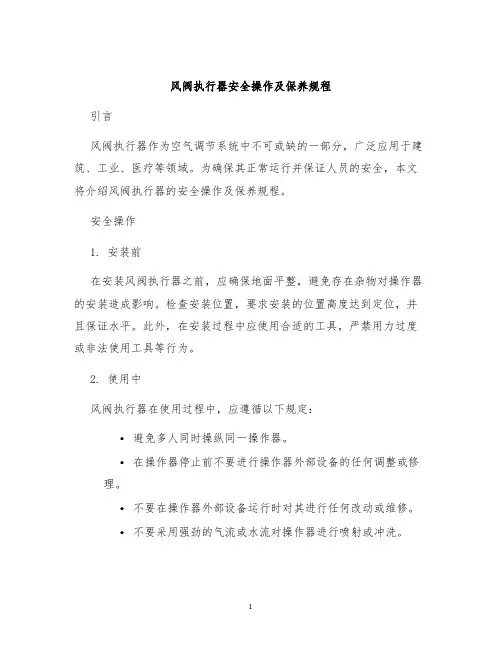

风阀执行器安全操作及保养规程引言风阀执行器作为空气调节系统中不可或缺的一部分，广泛应用于建筑、工业、医疗等领域。

为确保其正常运行并保证人员的安全，本文将介绍风阀执行器的安全操作及保养规程。

安全操作1. 安装前在安装风阀执行器之前，应确保地面平整，避免存在杂物对操作器的安装造成影响。

检查安装位置，要求安装的位置高度达到定位，并且保证水平。

此外，在安装过程中应使用合适的工具，严禁用力过度或非法使用工具等行为。

2. 使用中风阀执行器在使用过程中，应遵循以下规定：•避免多人同时操纵同一操作器。

•在操作器停止前不要进行操作器外部设备的任何调整或修理。

•不要在操作器外部设备运行时对其进行任何改动或维修。

•不要采用强劲的气流或水流对操作器进行喷射或冲洗。

3. 停止使用当风阀执行器停止使用时，应按以下步骤进行：•先将外部设备关闭再关闭操作器本身，依次关闭电源、空气源。

•严格控制关闭操作时间，避免出现过早或过晚关闭的情况。

•遵守所有停机操作规定，包括故障排除和设备维护。

保养规程1. 日常保养•定期检查风阀执行器的外观，清除积尘和其他污物。

•检查螺丝或其他连接部位是否松动或需要紧固。

•定期检查电线和气管的接头，确保连接正常。

•检查执行器支架并做好固定。

2. 定期保养•每年至少进行一次全面维护。

•根据生产日期或使用时间，定期更换配件。

•清洗阀门和管道。

•保持机器清洁，定期检查电源和空气源。

•保持操作平稳，严格控制操作时间，避免出现过早或过晚关闭的情况。

结尾本文介绍了风阀执行器的安全操作及保养规程。

以上规程是为了确保操作器的正常运行和操作员的安全，建议用户严格遵照操作规程进行操作和维护。

如果用户需要更多的安全操作及保养规程的信息，请参考相关技术资料或联系专业人员进行咨询。

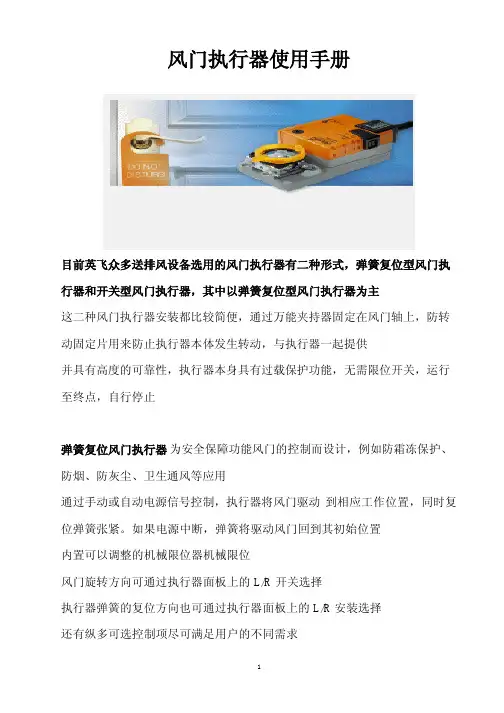

风门执行器使用手册目前英飞众多送排风设备选用的风门执行器有二种形式，弹簧复位型风门执行器和开关型风门执行器，其中以弹簧复位型风门执行器为主这二种风门执行器安装都比较简便，通过万能夹持器固定在风门轴上，防转动固定片用来防止执行器本体发生转动，与执行器一起提供并具有高度的可靠性，执行器本身具有过载保护功能，无需限位开关，运行至终点，自行停止弹簧复位风门执行器为安全保障功能风门的控制而设计，例如防霜冻保护、防烟、防灰尘、卫生通风等应用通过手动或自动电源信号控制，执行器将风门驱动到相应工作位置，同时复位弹簧张紧。

如果电源中断，弹簧将驱动风门回到其初始位置内置可以调整的机械限位器机械限位风门旋转方向可通过执行器面板上的L/R开关选择执行器弹簧的复位方向也可通过执行器面板上的L/R安装选择还有纵多可选控制项尽可满足用户的不同需求1配置显示风门开启信号反馈电子动作装置，与其他相关设备达成连锁控制 2配置应用于风门的连续比例调节控制装置，通过来自控制器或电位器的2-10VDC 信号、4-20mA 的电流信号或其他电源信号来调节控制风门的开关比例，或用2-10VDC 反馈信号显示风门位置 弹簧复位风门执行器运行标准参数：额定电压：AC220V/50HZ/1PH ，AC24V/50HZ/1PH ，DC2450HZ/1PH 等可选 扭矩：马达 最小4Nm(额定电压), 弹簧 最小4Nm 运行噪音：马达 最大50dBA, 弹簧 最大62dBA 保护等级：IP54使用环境温度：-300C~500C 非工作温度：-400C~800C 位置指示：机械指示器 最长服务期：60000次一般弹簧复位风门执行器内部控制图AC220V （可选电源）弹簧复位型风门执行器，标准电源AC220V/1PH/50HZ ，可选电源AC24V 、DC24V信号反馈装置非标准配置，订货时可选配；信号反馈：＞50或≥850开关型风门执行器开关型风门执行器除各项应用要求、性能基本与弹簧复位型相差无几外，还具有简便的检测功能，按住执行器上特有的手动按钮，执行器内的齿轮就会脱开，按住手动按钮不放时，就可对风门进行手动开关操作（切勿带电操作）此形式执行器开启和关闭都需要手动或自动的电源信号才可完成开关动作 额定电压：AC220V/50HZ/1PH ，AC24V/50HZ/1PH ，DC2450HZ/1PH 等可 扭矩：最小8Nm(额定电压) 运行噪音：最大45dBA 保护等级：IP54使用环境温度：-300C~500C 非工作温度：-400C~800C 位置指示：0~10（0=停止）一般开关型风门执行器内部控制图附件1/2：弹簧复位型风门执行器与风机连锁控制原理图AC220V 可选电源信号反馈：＞50或≥850信号反馈装置非标准配置，订货时可选配， 开关风门执行器，标准电源AC220V/1PH/50HZ ，可选电源AC24V 、DC24V 时可选配；注：KA1、KA2为时间继电器，ZX为风门执行器线圈，时间继电器用于风门执行器ZX开启的是“常开、瞬间闭合触点”时间继电器用于风机开启的是“常开、延时闭合触点”注：KA1为时间继电器，ZX为风门执行器线圈，时间继电器用于风门执行器ZX开启的是“常开、瞬间闭合触点”时间继电器用于风机开启的是“常开、延时闭合触点”。

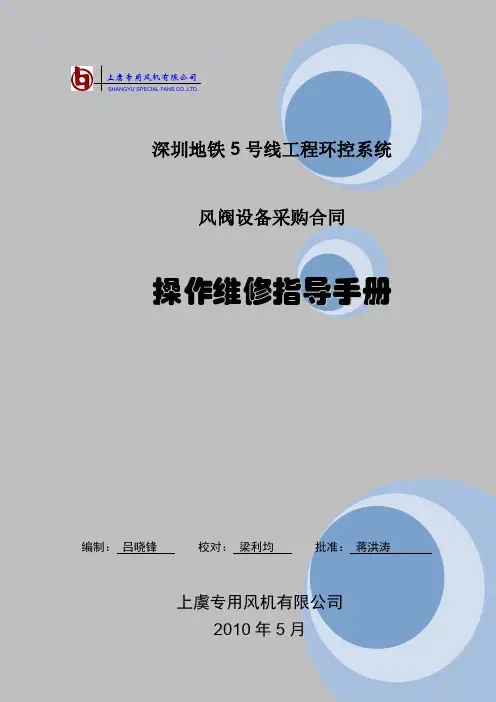

上虞专用风机有限公司SHANGYU SPECIAL FANS CO.,LTD.深圳地铁5号线工程环控系统风阀设备采购合同操作维修指导手册编制：吕晓锋校对：梁利均批准：蒋洪涛上虞专用风机有限公司2010年5月目录1.执行器主要参数介绍1.1组合风阀执行器介绍1.2电动风量调节阀执行器介绍1.3电动防火阀执行器介绍1.4全电动防火执行器介绍1.5自动防火阀执行机构介绍2.各类风阀\防火阀执行器接线原理图2.1 组合风阀执行机构(DKJ-310/410XG)接线端子图(见附件图1)2.2 超快速风阀执行机构(LMQU24\NMQU24\SMQU24)接线原理图和端子图(见附件图2)2.3 快速风阀执行机构(LMS230\NMS230) 接线原理图和端子图(见附件图3) 2.4 电动防火阀执行机构(BF230) 接线原理图和端子图(见附件图4)2.5 全电动防火阀执行机构(DL-Ⅷ-1)接线原理图和端子图(见附件图5) 2.6 自动防火阀两个执行机构(DL-Ⅰ)并联接线原理图和端子图(见附件图6)1.执行器主要参数介绍1.1组合风阀执行器主要参数介绍深圳地铁五号线组合风阀的执行器主要选用了上海上仪仪表阀门有限公司DKJ-XG(A)型高温角行程电动执行机构（带延时报警功能）。

a.型号规格：序号型号输出转矩（N.m）行程时间S/90°额定电流（A）耐温能力1 DKJ －310 XG 250 25 0.7 耐温250℃ 1h2 DKJ －410 XG 600 25 1.3 耐温250℃ 1hb.工作原理及结构说明DKJ-XG(A)型高温角行程电动执行机构是一个由交流伺服电机为原动力的位置伺服机构，通过开关来控制机构启动或停止，带动阀门工作。

交流伺服电动机：该系列的单相伺服电动机具有较大的启动转矩，在断电瞬间能迅速制动的特性。

其原理为：当电动机失电时，磁吸力消除，则借助于制动盘上的压缩弹簧的力，使制动盘和制动轮之间接合，从而产生摩擦力矩，使电动机迅速停止转动，克服惰走现象。

阀门执行器手动使用说明手轮机构与气动执行器配套使用，当气源信号出现故障，阀门无法开启、关闭，或固定在某一位置时，就必须通过手轮来完成。

1.阀门的开启方向，通常是逆时针表示打开，顺时针表示阀门关闭。

因此，开关阀门时要注意方向。

2.阀门上的手轮、手柄是按正常人力设计的，因此，在阀门使用上规定，不允许操作者借助杠杆和长扳手开启或关闭阀门。

3.当手轮全开后，应倒转少许，使螺纹之间严紧，以免松动损伤。

4.若手轮是做限位用的，应在预定位置，检修时可借助标尺和记号记住它们全开和全关位置，这样可以避免全开时顶撞死点。

5.阀门出厂时，不论气动执行器是正作用还是反作用，手轮都在开启状态，并都用锁母锁死，以免操作人员误操作把手轮关下去，阀门无法打开或达不到所需流量，造成不必要的事故和损失。

6.操作人员在用手轮操作前，先将手轮锁母松掉，再进行操作，操作完成后，如无特殊说明，一定要把手轮打开，并用锁母锁死。

电动执行器手动操作说明实物照片及标识IQ系列电动执行器手轮图1（现场图片（1）手动/自动手柄（2）手轮手动/自动手柄手轮操作步骤说明侧装手轮压下手动/自动手柄（1），使其处于手动位置。

旋转手轮（2）以挂上离合器, 时松开手柄，手柄将自动弹回初始位置，手轮将持啮合状态, 直到执行器被电动操作, 手轮将自动脱离，回到电机驱动状态。

如果需要，可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。

手轮机构不可以作为限位机构使用。

阿卡8C系列手动操作说明示例实物照片及标识812型顶装手轮（1）手轮（2）定位销（3）导杆（4）丝母操作步骤说明顶装手轮812型的顶装手轮机构操作时拔起定位销钉（2）。

812型的顶装手轮机构主要有手轮（1），定位销（2）、丝母（4）及导杆组件（3）组成。

逆时针旋转手轮时，丝母带动导杆向上使阀门打开；顺时针旋转手轮时，丝母带动导杆向下使阀门关闭。

阀门正常使用时，故障关阀门，观察阀门标尺指示是否在全关位置，确定手轮在空挡位置，定位销完全回位。

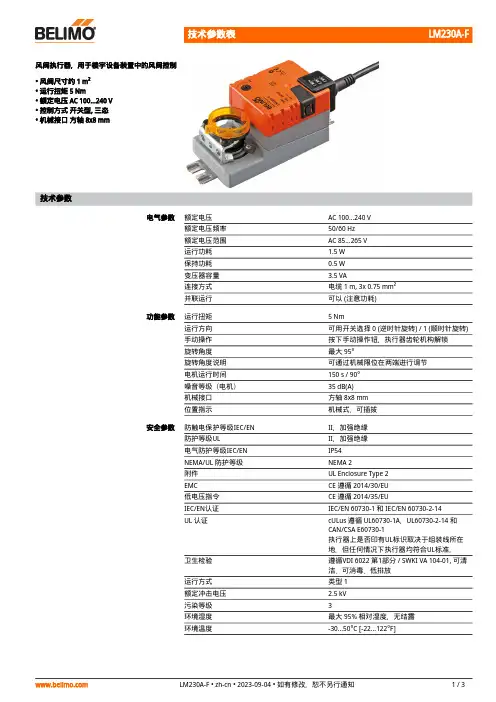

风阀执行器，用于楼宇设备装置中的风阀控制• 风阀尺寸约 1 m²• 运行扭矩 5 Nm• 额定电压 AC 100...240 V• 控制方式 开关型, 三态• 机械接口 方轴 8x8 mm技术参数电气参数额定电压AC 100...240 V额定电压频率50/60 Hz额定电压范围AC 85...265 V运行功耗 1.5 W保持功耗0.5 W变压器容量 3.5 VA连接方式电缆 1 m, 3x 0.75 mm²并联运行可以 (注意功耗)功能参数运行扭矩5 Nm运行方向可用开关选择 0 (逆时针旋转) / 1 (顺时针旋转)手动操作按下手动操作钮，执行器齿轮机构解锁旋转角度最大 95°旋转角度说明可通过机械限位在两端进行调节电机运行时间150 s / 90°噪音等级（电机）35 dB(A)机械接口方轴 8x8 mm位置指示机械式，可插拔安全参数防触电保护等级IEC/EN II，加强绝缘防护等级UL II，加强绝缘电气防护等级IEC/EN IP54NEMA/UL 防护等级NEMA 2附件UL Enclosure Type 2EMC CE 遵循 2014/30/EU低电压指令CE 遵循 2014/35/EUIEC/EN认证IEC/EN 60730-1 和 IEC/EN 60730-2-14UL 认证cULus 遵循 UL60730-1A，UL60730-2-14 和CAN/CSA E60730-1执行器上是否印有UL标识取决于组装线所在地，但任何情况下执行器均符合UL标准。

卫生检验遵循VDI 6022 第1部分 / SWKI VA 104-01, 可清洁、可消毒、低排放运行方式类型 1额定冲击电压 2.5 kV污染等级3环境湿度最大 95% 相对湿度，无结露环境温度-30...50°C [-22...122°F]安全参数存储温度-40...80°C [-40...176°F]维护免维护重量重量0.41 kg技术参数••••••••安全注意事项该设备是专为供热、通风及空调行业所设计。

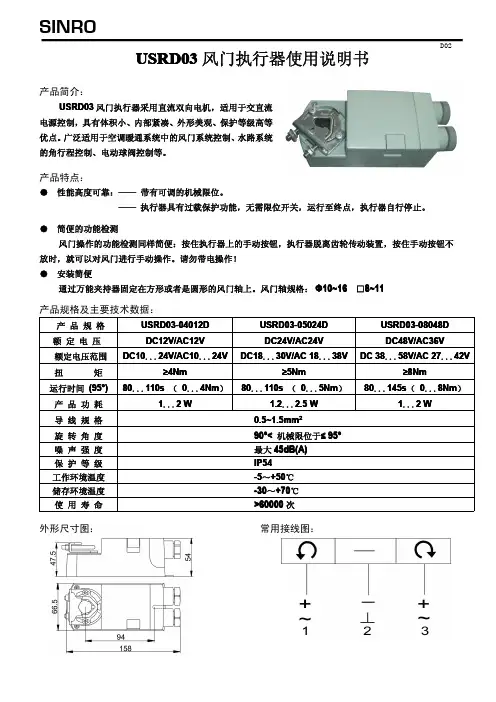

D02USRD03风门执行器使用说明书产品简介：U SRD03风门执行器采用直流双向电机，适用于交直流电源控制，具有体积小、内部紧凑、外形美观、保护等级高等优点。

广泛适用于空调暖通系统中的风门系统控制、水路系统的角行程控制、电动球阀控制等。

产品特点：●性能高度可靠：——带有可调的机械限位。

——执行器具有过载保护功能，无需限位开关，运行至终点，执行器自行停止。

●简便的功能检测风门操作的功能检测同样简便：按住执行器上的手动按钮，执行器脱离齿轮传动装置，按住手动按钮不放时，就可以对风门进行手动操作。

请勿带电操作！●安装简便通过万能夹持器固定在方形或者是圆形的风门轴上。

风门轴规格：Φ10~10~1616□8~11产品规格及主要技术数据：产品规格USRD03-04012D U SRD03-0SRD03-05024D 5024D U SRD03-0SRD03-08048D 8048D 额定电压DC12V/AC12V DC24V/AC24V DC48V/AC36V 额定电压范围DC10...24V/AC10...24VDC18...30V/AC 18...38VDC 38...58V/AC 27...42V扭矩≥4Nm≥5Nm≥8Nm运行时间(9(955°)80...110s （0...4N 4Nmm ）80...110s （0...5N 5Nmm ）80...145s （0...8N 8Nmm ）产品功耗1...2W1.2...2.2.55W 1...2W导线规格0.5~1.5mm 2旋转角度9090°°<机械限位于≤9595°°噪声强度最大45dB(A)保护等级IP54工作环境温度-5～+50℃储存环境温度-30～+70℃使用寿命>60000次外形尺寸图：常用接线图：产品质量保证：◇产品自售出之日起，免费保用一年。

◇在正确存放和安装使用的情况下，公司保证产品在保用期内正常工作。

CM2N4634Cn 西门子楼宇科技 暖通空调产品4634OpenAir TM风阀执行器GDB...1GLB...1GSF (1)角行程， AC 24 V / AC 230 V用于三位浮点和调节控制的电子式电机驱动的执行器用于三位浮点和调节控制的电子式电机驱动的执行器，，标称扭矩 5 Nm (GBB) 、 10Nm (GIB) 或 2Nm （GSF)，自定心轴接头自定心轴接头，，0...90° 之间的机械可调节范围之间的机械可调节范围，，预接 0.9 m 长 接线电缆接线电缆。

根据根据辅助辅助辅助功能不同功能不同功能不同，，有多种有多种型号型号型号可选可选可选。

可选可选辅助辅助辅助功能包括功能包括功能包括：：定位信号定位信号的的偏移量与范围可调、阀位指示器阀位指示器、、反馈电位计反馈电位计、、旋转角度范围自适应以及转角度范围自适应以及可调辅助开关可调辅助开关可调辅助开关。

此技术资料提供这些执行器的简要概述。

有关详细说明以及安全、工程注意事项、安装和试运行的信息，请参见基本文档 Z4634。

用途• 适用于风阀面积最大可为 0.8m 2 (GDB)、 1.5m 2 (GLB)或0.3m 2 (GSF...1)，取决于具体摩擦情况。

• 适合与风阀或风门的调节控制器 (DC 0...10 V) 或三位控制器配合使用。

备注2/4GDB…/GLB… 131.1E 132.1E136.1E331.1E332.1E336.1E161.1E 163.1E 164.1E166.1EGSF…161.1E控制类型三位浮点 调节控制 工作电压AC 24 V X X X X X X X 工作电压AC 230 V X X X 控制信号YDC 0...10 VX X DC 0...35 V 具有特性功能 Uo, ∆U X X 阀位指示器U = DC 0...10 V X X X X 1 k Ω反馈电位计 X X 旋转角度范围自适应 X X X X 辅助开关（双） X X X X 旋转方向开关XXXX功能类型 GDB.3..1 / GLB.3..1GDB16..1 / GLB16..1 / GSF16..1控制类型三位浮点调节控制具有可调节特性功能的控制信号Y = DC 0...35 V 条件偏移 Uo = 0...5 V 范围 ∆U = 2...30 V顺时针或逆时针方向取决于...旋转方向 …控制类型。
