变风量（VAV）空调系统简介变风量（Variable Air Volume）空调系统是一种通过改变送风量来调节室内温湿度的空调系统。
Dleta控制公司是世界上首家设计、制造出一体化（即集控制器、执行机构和流速传感器于一身）的VAV控制器的BA产品制造商。
变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。
经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30% 的市场份额，并在世界上越来越多的国家得到应用。
进入90年代以来，采用VAV技术的多层建筑与高层建筑已达到95%。
变风量空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量空调箱是该系统的最重要部分。
一、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:1、节能由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可以大幅度减少送风风机的动力耗能。
据模拟测算，当风量减少到80% 时，风机耗能将减少到51%；当风量减少到50%时，风机耗能将减少到15%。
全年空调负荷率为60% 时，变风量空调系统（变静压控制）可节约风机动力耗能78%。
2、新风作冷源因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。
3、无冷凝水烦恼变风量空调系统是全空气系统，冷水管路不经过吊顶空间，避免了风机盘管系统中令人烦恼的冷凝水滴漏和污染吊顶问题。
4、系统灵活性好现代建筑工程中常需进行二次装修，若采用带VAV空调箱装置的变风量空调系统，其送风管与风口以软管连接，送风口的位置可以根据房间分隔的变化而任意改变，也可根据需要适当增加风口。
而在采用定风量系统或风机盘管系统的建筑工程中，任何小的局部改造都显得很困难。
浅谈V A V空调系统控制方式和方法在一个负荷变化大的建筑物中，以往的定风量空调系统已经无法满足现代的需求了，需要建立能满足分区控制，根据实际情况能够定制个性化条件的空调系统，然而VAV空调系统就是这样的一个系统。
之前由于VAV空调系统的尾端设备中的机构是比较复杂的，系统的整体控制要求高，我国在运用的过程中会受到一定程度的限制。
跟随着我国技术在不断的发展中，人们的节能意识不断的提高，对于VAV空调系统运用成功的案例也越来越多，VAV空调系统中的优势也不断日益明显。
因此对VAV空调系统控制的研究越来越深入，将现代的控制技术，运用在VAV空调系统中，能够实现其协调稳定和优化工作。
推动VAV空调系统在国内的应用，充分的将其优势发挥出来。
一、变风量空调系统VAV空调系统也被称之变风量空调系统，它是属于全空气空调系统。
在室内的负荷发生变化的时候，它可以使用两种方法来对室内的温度进行控制：①改变对室内的送风温度的定风量系统。
②改变对室内送风量的变风量系统。
将室内空调负荷与室内空气参数改变的时候，变风量空调系统会自动调节室内的送风量，使室内的人们感觉到舒适，这就是变风量空调系统的基本思想。
自动调节室内的送风量，可以减少风机的动力，减少能量消耗，达到节约的目的。
变风量末端与变风量空调机组这两个部分是变风量空调系统组成结构。
变风量末端是用来对区域的负荷变化进行控制的，用末端风阀的开度进行控制调节对室内的送风量，与此同时将变风量末端的状态反馈到变风量空调机组控制器中。
变风量空调机组使用变速的驱动装置，根据变风量末端的要求来对风机的总送风量进行调节。
二、变风量末端控制方式变风量末端控制方式被分成压力有关型、压力无关型。
①压力有关型是通过最初设定的温度和实时测试的室内温度差，根据PID控制器的输出率对系统末端风阀的开度控制，对送风量进行调节。
因为室内中实际的送风量与系统末端风阀开度有关系，还与系统风管的压力有关系，所以压力有关型的变风量系统能够保证热负荷和室内实际的送风量相符合，确保系统风管恒定的静压。

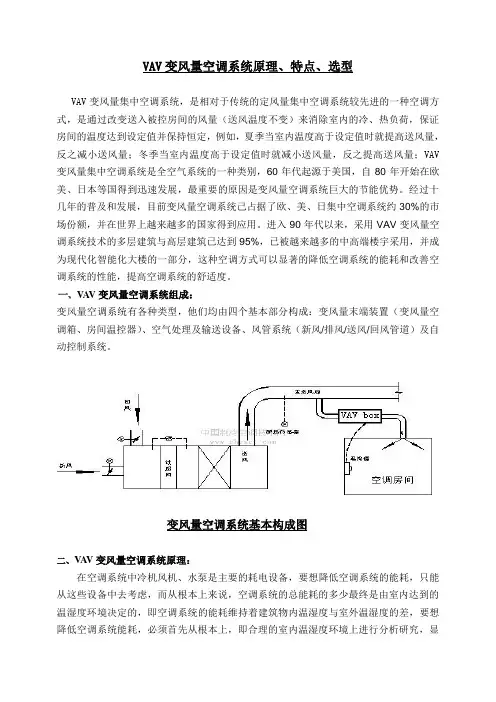

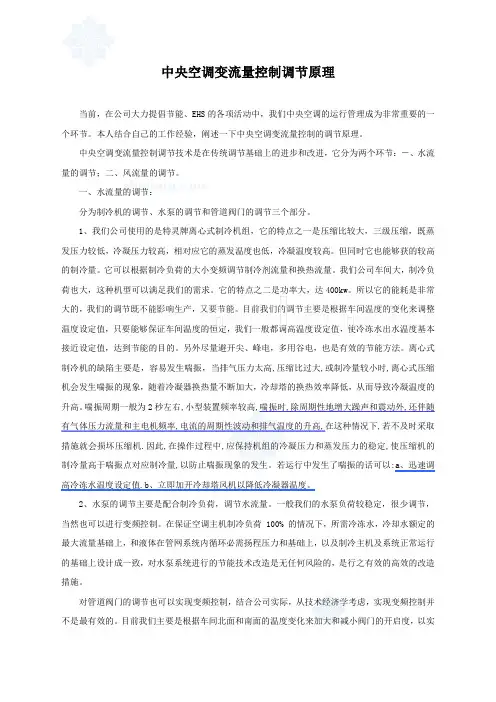

VAV变风量空调系统原理、特点、选型VAV变风量集中空调系统，是相对于传统的定风量集中空调系统较先进的一种空调方式，是通过改变送入被控房间的风量（送风温度不变）来消除室内的冷、热负荷，保证房间的温度达到设定值并保持恒定，例如，夏季当室内温度高于设定值时就提高送风量，反之减小送风量；冬季当室内温度高于设定值时就减小送风量，反之提高送风量；VAV 变风量集中空调系统是全空气系统的一种类别，60年代起源于美国，自80年开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。
经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30%的市场份额，并在世界上越来越多的国家得到应用。
进入90年代以来，采用VAV变风量空调系统技术的多层建筑与高层建筑已达到95%，已被越来越多的中高端楼宇采用，并成为现代化智能化大楼的一部分，这种空调方式可以显著的降低空调系统的能耗和改善空调系统的性能，提高空调系统的舒适度。
一、V A V变风量空调系统组成：变风量空调系统有各种类型，他们均由四个基本部分构成：变风量末端装置（变风量空调箱、房间温控器）、空气处理及输送设备、风管系统（新风/排风/送风/回风管道）及自动控制系统。
变风量空调系统基本构成图二、V A V变风量空调系统原理：在空调系统中冷机风机、水泵是主要的耗电设备，要想降低空调系统的能耗，只能从这些设备中去考虑，而从根本上来说，空调系统的总能耗的多少最终是由室内达到的温湿度环境决定的，即空调系统的能耗维持着建筑物内温湿度与室外温湿度的差，要想降低空调系统能耗，必须首先从根本上，即合理的室内温湿度环境上进行分析研究，显然最理想的模式就是任何情况下所需求的等于所供给的，VAV变风量空调系统的基本原理正是通过改变送入各房间的风量（改变风量调节温度）来满足室内人员对房间不同温湿度的要求，确保室内温度保持在设计范围内，从而使得空气处理机组在低负荷时的送风量下降，空气处理机组的送风机转速也随之而降低，并自动适应室外环境对建筑物内温湿度的影响，真正达到所需即所供，据国外多年成熟工程案例测算，总能耗相比FC+新风空调系统可节约30%～40%，节能效果非常显著。

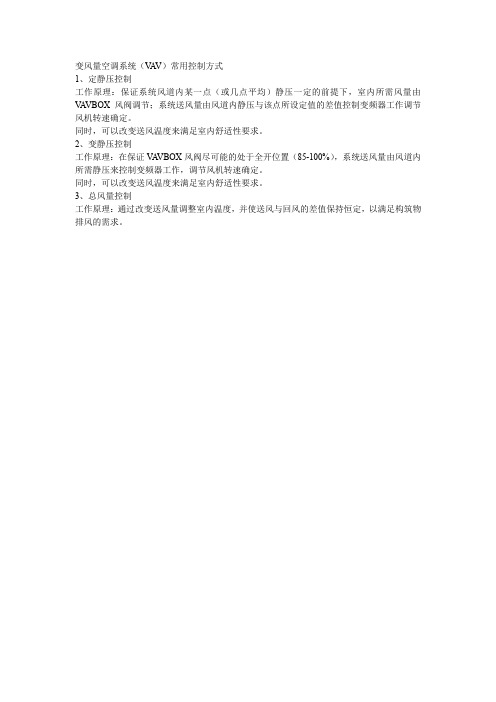

变风量空调系统（V A V）常用控制方式
1、定静压控制
工作原理：保证系统风道内某一点（或几点平均）静压一定的前提下，室内所需风量由V A VBOX风阀调节；系统送风量由风道内静压与该点所设定值的差值控制变频器工作调节风机转速确定。
同时，可以改变送风温度来满足室内舒适性要求。
2、变静压控制
工作原理：在保证V A VBOX风阀尽可能的处于全开位置（85-100%），系统送风量由风道内所需静压来控制变频器工作，调节风机转速确定。
同时，可以改变送风温度来满足室内舒适性要求。
3、总风量控制
工作原理：通过改变送风量调整室内温度，并使送风与回风的差值保持恒定，以满足构筑物排风的需求。
安装，操作，维修手册Installation Operator MaintenanceVariTrane特灵变风量末端装置系列单风道型变风量末端装置风机型变风量末端装置2006年7月 2020-5520-01目录型号说明 ........................................................................... 4~6 单风道型变风量末端装置 (4)并联风机型变风量末端装置 ……. …….……………………….………… 5~6 串联风机型变风量末端装置…………………………………….……….……...7~8概述 (9)产品介绍 ..........................................................................10~11 单风道型变风量末端装置 (10)并联风机型变风量末端装置 (11)串联风机型变风量末端装置 (11)安装 ................................................................................ 12~18 吊装尺寸................................................................................ 12~15 重量 ..................................................................................... 16~17 盘管的接管 . (18)执行器安装 (18)启动 (19)接线图 (21)维护 (24)电机 (24)过滤器 (24)热水盘管………………………………………………………….…………….. .24更换风机电机 (24)散流器安装 (25)型号说明 ---- 单风道型变风量末端装置第1~2位 ---- 装置类型VC 单风道型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 未使用0 N/A第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 未使用0 N/A第18位 —— 未使用0 N/A 第19位 —— 未使用0 N/A第20位 —— 未使用0 N/A第21位 —— 热水盘管0 无热水盘管1 1排2 2排第22位 —— 控制和电气连接L 左式第23位 —— 变压器0 没有变压器3 220V变压器第24位 ——电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热控制级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 未使用0 N/A型号说明 ---- 并联风机型变风量末端装置第1~2位 ---- 装置类型VP 并联风机型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 风机型号P 02SQQ 03SQR 04SQS 05SQT 06SQU 07SQ第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器 第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 电机类型D 标准电机第18位 —— 电机电压5 220/50/1第19位 —— 出口连接1 法兰连接2 卡槽连接第20位 —— 消声器0 不带消声器W 带消声器 第21位 —— 热水盘管0 无热水盘管1 1排-进口2 2排-进口3 1排－出口－左式5 2排－出口－左式第22位 —— 控制和电气连接L 左式第23位 —— 未使用0 N/A第24位 —— 电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V型号说明 ----并联风机型变风量末端装置（接上页）第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 风量开关0 无风量开关W 带风量开关型号说明 ---- 串联风机型变风量末端装置第1~2位 ---- 装置类型VS 串联风机型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 风机型号P 02SQQ 03SQR 04SQS 05SQT 06SQU 07SQ第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器 第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 电机类型D 标准电机第18位 —— 电机电压5 220/50/1第19位 —— 出口连接1 法兰连接2 卡槽连接第20位 —— 消声器0 不带消声器W 带消声器 第21位 —— 热水盘管0 无热水盘管3 1排－出口－左式5 2排－出口－左式第22位 —— 控制和电气连接L 左式第23位 —— 未使用0 N/A第24位 —— 电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V型号说明 ----串联风机型变风量末端装置（接上页）第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 风量开关0 无风量开关W 带风量开关概述本手册描述了特灵变风量末端产品V A V的安装，同时介绍了单风道型末端装置和风机型末端装置的接线和管道连接和终端散流器的安装。
变风量(V A V)通风柜控制系统工作原理
通风柜面风速控制系统工作原理：
1、面风速控制系统持续的监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时,系统在≤1S 的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定（符合并优于国家标准：JG/T 222-2007)。
2、不同实验状况时，可在面板上设置不同的参数。
3、系统装有人体感应器,当通风柜前有操作人员工作时面风速控制在某一设定值（0.5m/s)，当通风柜前无人操作时，系统自动转换到另一设定值（如0.3m/s),延时后自动将视窗下降到最低位置，最大限度的节省运行费用。
（自适应控制）
4、当通风柜门关闭后，风量阀要维持通风柜的最小排风量,1500MM通风柜为300CMH。
5、通风柜门位过高时声光报警。
6、通风柜内温度超过设定值时声光报警。
7、由于故障面使风速过高或过低时声光报警。
8、当出现异常情况时，开启紧急排放模式控制,系统将排风阀开到最大,以最大风量排风，不受面风速值的控制。
9、通风柜配有视窗自动升降功能，当通风柜前有人时，视窗自动升到设定安全高度，可设定安全高度锁定功能，此功能生效时，当视窗被人为升高超过安全高度时，自动将视窗高度降到
安全高度，当通风柜前无人时，视窗自动下降到最低位置，使能耗最低，并降低噪音。
视窗自动下降时，如遇到阻碍，会自动停止，防止夹伤。
视窗控制为自动时，视窗升降可设为随动状
态。
装卸大型设备需将视窗升至最上方时，应解除锁定方可执行。
谈V A V空调系统的控制摘要:变风量系统60年代起源于美国，由于它有巨大优势，而在世界迅速发展。
变风量空调系统主要由空气处理机（即空调箱）、消音器、送回风机、压力无关型单风道变风量末端（V A V box）、DDC数字控制器等组成。
本文主要探讨V A V空调系统的控制原理及作用、优势、组成和控制策略。
关键词: V A V系统；控制原理及作用；优势；组成；控制Abstract: the variable air volume system 60 s originated in the United States, because it has a huge advantage, and the rapid development in the world. The variable air volume air conditioning system mainly by the air processor (i.e., air conditioning box), muffler, back to the fan, not related to stress type single duct at the end of the variable air volume (V A V box), DDC digital controller etc. This paper mainly discusses the control principle of V A V air conditioning system and action, advantages, composition and control strategy.Keywords: V A V system; Control principle and effect; Advantages; Composed; control引言V A V是Variable Air V olume的简称，在空气调节系统，为了应对末端负荷的变化，在输送冷/热介质流量不变的情况下，通过改变风量来调整需要冷/热量的输送以满足变化的需求。
