TPT-D24调制解调器(插板式)使用说明书zxl

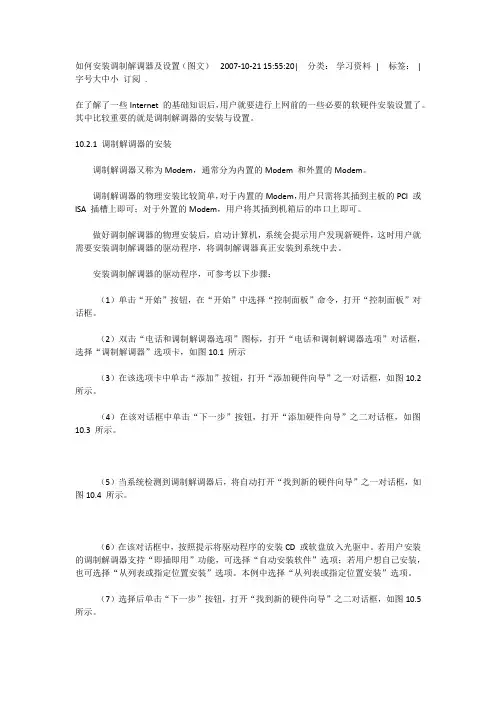

如何安装调制解调器及设置（图文）2007-10-21 15:55:20| 分类：学习资料| 标签：|字号大中小订阅.在了解了一些Internet的基础知识后，用户就要进行上网前的一些必要的软硬件安装设置了。

其中比较重要的就是调制解调器的安装与设置。

10.2.1 调制解调器的安装调制解调器又称为Modem，通常分为内置的Modem 和外置的Modem。

调制解调器的物理安装比较简单，对于内置的Modem，用户只需将其插到主板的PCI 或ISA 插槽上即可；对于外置的Modem，用户将其插到机箱后的串口上即可。

做好调制解调器的物理安装后，启动计算机，系统会提示用户发现新硬件，这时用户就需要安装调制解调器的驱动程序，将调制解调器真正安装到系统中去。

安装调制解调器的驱动程序，可参考以下步骤：（1）单击“开始”按钮，在“开始”中选择“控制面板”命令，打开“控制面板”对话框。

（2）双击“电话和调制解调器选项”图标，打开“电话和调制解调器选项”对话框，选择“调制解调器”选项卡，如图10.1 所示（3）在该选项卡中单击“添加”按钮，打开“添加硬件向导”之一对话框，如图10.2 所示。

（4）在该对话框中单击“下一步”按钮，打开“添加硬件向导”之二对话框，如图10.3 所示。

（5）当系统检测到调制解调器后，将自动打开“找到新的硬件向导”之一对话框，如图10.4 所示。

（6）在该对话框中，按照提示将驱动程序的安装CD 或软盘放入光驱中。

若用户安装的调制解调器支持“即插即用”功能，可选择“自动安装软件”选项；若用户想自己安装，也可选择“从列表或指定位置安装”选项。

本例中选择“从列表或指定位置安装”选项。

（7）选择后单击“下一步”按钮，打开“找到新的硬件向导”之二对话框，如图10.5 所示。

（8）在该对话框中，用户可选择“在这些位置上搜索最佳驱动程序”或“不要搜索，我要自己选择要安装的驱动程序”选项。

本例中选择“在这些位置上搜索最佳驱动程序”选项。

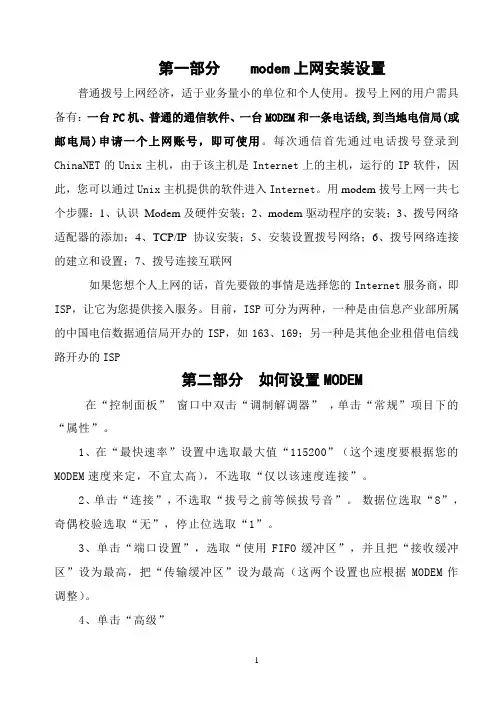

第一部分 modem上网安装设置普通拨号上网经济，适于业务量小的单位和个人使用。

拨号上网的用户需具备有：一台PC机、普通的通信软件、一台MODEM和一条电话线,到当地电信局(或邮电局)申请一个上网账号，即可使用。

每次通信首先通过电话拨号登录到ChinaNET的Unix主机，由于该主机是Internet上的主机，运行的IP软件，因此，您可以通过Unix主机提供的软件进入Internet。

用modem拔号上网一共七个步骤：1、认识Modem及硬件安装；2、modem驱动程序的安装；3、拨号网络适配器的添加；4、TCP/IP协议安装；5、安装设置拨号网络；6、拨号网络连接的建立和设置；7、拨号连接互联网如果您想个人上网的话，首先要做的事情是选择您的Internet服务商，即ISP，让它为您提供接入服务。

目前，ISP可分为两种，一种是由信息产业部所属的中国电信数据通信局开办的ISP，如163、169；另一种是其他企业租借电信线路开办的ISP第二部分如何设置MODEM在“控制面板” 窗口中双击“调制解调器” ，单击“常规”项目下的“属性”。

1、在“最快速率”设置中选取最大值“115200”（这个速度要根据您的MODEM速度来定，不宜太高），不选取“仅以该速度连接”。

2、单击“连接”，不选取“拔号之前等候拔号音”。

数据位选取“8”，奇偶校验选取“无”，停止位选取“1”。

3、单击“端口设置”，选取“使用FIFO缓冲区”，并且把“接收缓冲区”设为最高，把“传输缓冲区”设为最高（这两个设置也应根据MODEM作调整）。

4、单击“高级”⑴选取“使用流控制”中的单选项“硬件（RTS/CTS）”；⑵不选取“使用差错控制”中的多选项“请求连接”.第三部分如何在WINDOWS98环境下优化MODEM设置（一）提高计算机与MODEM的连接速度单击开始→设置→控制面板→调制解调器→常规,选取已安装的MODEM并单击“属性”按钮.在“常规”选项卡中，选取“最快速度”列表框中的最高值“115200”。

IPTV装维材料一、用户终端配置（MODEM）定制终端超级帐号：用户名：telecomadmin密码：nE7jA%5mWEB登录地址：192.168.1.11、大亚DW5005-G配置（W AN）普通上网桥接通道配置：新建一个连接，配置如图所示；虽然INTERNET服务默认绑定无归属端口，但Qos效果不好，建议按图绑定用户使用的端口普通上网路由通道配置：使用原连接，修改连接模式为Route，选PPPoE，启用NAT，填写用户名/密码IPTV通道配置：新建一个连接，启用vlan功能，统一配置vlan 45；启用802.1p队例优先级，服务类别绑定Other，用户端口绑定LAN2点击：网络→Qos，开启Qos功能点击：获取队列，打开Qos队列配置页面点击：添加，配置Qos队列，保存/应用；队列优先级高低顺序1>2>3>4返回Qos队列配置页面，点击：保存/重启，关闭该页面返回Qos设置页面，点击：添加，打开Qos流配置页面配置Qos流，物理LAN口选择与队列对应的用户端口；点击：确认，增加Qos流返回Qos设置页面，点击：保存/应用所有设置完成后，点击：管理→设备管理→保存/重启；完成重启后配置生效，IPTV通道上行优先转发。

2、大亚DB120-WG配置（ADSL接入）普通上网桥接通道配置：使用VPI为0、VCI为32的连接，保持默认配置即可；INTERNET服务默认绑定无归属端口，规范配置选取非IPTV端口普通上网路由通道配置：使用VPI为0、VCI为32的连接，修改连接模式为Route，选PPPoE，启用NAT，填写用户名/密码IPTV通道配置：新建一个连接，VPI\VCI设8\45，启用802.1p 队例优先级，服务类别绑定Other，端口绑定LAN2点击：网络→Qos，开启Qos功能点击：获取队列，打开Qos队列配置页面点击：添加，配置Qos队列，保存/应用；队列优先级高低顺序1>2>3>4返回Qos队列配置页面，点击：保存/重启，关闭该页面返回Qos设置页面，点击：添加，打开Qos流配置页面配置Qos流，物理LAN口选择与队列对应的用户端口；点击：确认，增加Qos流返回Qos设置页面，点击：保存/应用所有设置完成后，点击：管理→设备管理→保存/重启；完成重启后配置生效，IPTV通道上行优先转发。

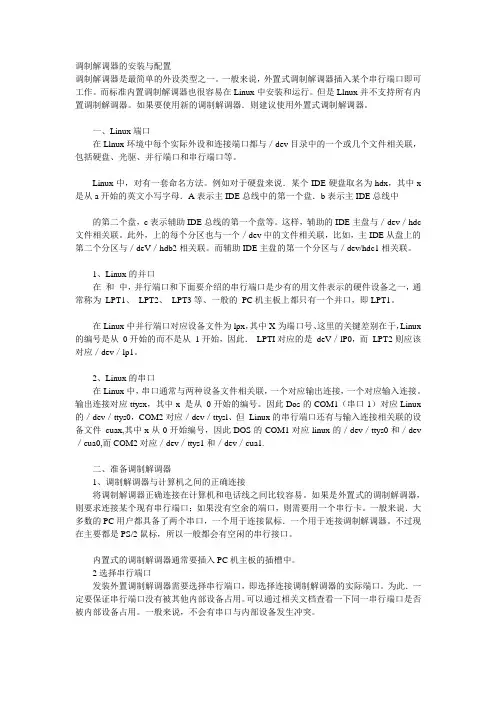

调制解调器的安装与配置调制解调器是最简单的外设类型之一。

一般来说，外置式调制解调器插入某个串行端口即可工作。

而标准内置调制解调器也很容易在Linux中安装和运行。

但是Llnux并不支持所有内置调制解调器。

如果要使用新的调制解调器．则建议使用外置式调制解调器。

一、Linux端口在Llnux环境中每个实际外设和连接端口都与／dev目录中的一个或几个文件相关联，包括硬盘、光驱、并行端口和串行端口等。

Linux中，对有一套命名方法。

例如对于硬盘来说．某个IDE硬盘取名为hdx，其中x 是从a开始的英文小写字母．A表示主IDE总线中的第一个盘．b表示主IDE总线中的第二个盘，c表示辅助IDE总线的第一个盘等。

这样，辅助的IDE主盘与／dev／hdc 文件相关联。

此外，上的每个分区也与一个／dev中的文件相关联，比如，主IDE从盘上的第二个分区与／deV／hdb2相关联。

而辅助IDE主盘的第一个分区与／dev/hdc1相关联。

1、Linux的并口在和中，并行端口和下面要介绍的串行端口是少有的用文件表示的硬件设备之一，通常称为LPT1、LPT2、LPT3等、一般的PC机主板上都只有一个并口，即LPT1。

在Linux中并行端口对应设备文件为lpx，其中X为端口号、这里的关键差别在于，Linux 的编号是从0开始的而不是从1开始，因此．LPTI对应的是deV／lP0，而LPT2则应该对应／dev／lp1。

2、Linux的串口在Linux中，串口通常与两种设备文件相关联，一个对应输出连接，一个对应输入连接。

输出连接对应ttysx，其中x 是从0开始的编号。

因此Dos的COM1（串口1）对应Linux 的／dev／ttys0，COM2对应／dev／ttysl、但Linux的串行端口还有与输入连接相关联的设备文件cuax,其中x从0开始编号，因此DOS的COM1对应linux的／dev／ttys0和／dev ／cua0,而COM2对应／dev／ttys1和／dev／cua1.二、准备调制解调器1、调制解调器与计算机之间的正确连接将调制解调器正确连接在计算机和电话线之间比较容易。

Professional 24-bit USB Audio Interface用户手册ESI, 上海怡歌 - Copyright © 2016 - 2017 Chinses Revision 27, Aug 2017base on English Revision 2, May 2017目录1.引言 (4)1.1简介 (4)2.安装 (7)2.1系统建议 (7)2.2硬件安装 (7)2.3驱动软件安装 (7)2.3.1Windows系统下的安装 (7)2.3.2Mac OS X系统下的安装 (9)3.控制台 (10)3.1Latency(延迟)设置 (11)4.技术参数 (11)5.通用信息 (13)341. 引言U168 XT 是适用于Mac 和PC 的USB 2.0高速音频接口，通过提供更好的性能来获得更好的效果，将USB 音频技术带入新的水平。

该设备提供不少于16个输入通道和8个可同时使用的输出通道。

24-bit / 96kHz 解决方案不仅提供平衡的1/4”TRS 线路连接器，前面板还包括4个集成前置放大器的XLR 话筒输入（带+48V 幻象电源），2个可连接电吉他的Hi-Z 乐器输入以及同轴数字S/PDIF 输入和输出，前面板还有两个独立的耳机输出，一个集成的监听混音器。

外部键盘、合成器和声音模块可以通过后面板的MIDI 输入和输出连接。

U168 XT 提供基于EWDM 和DirectWIRE 技术的快速高性能低延迟驱动程序，支持PC 和Mac 的最新WDM 、ASIO 2.0和CoreAudio 技术，可以满足当前所有所有当前标准音频应用程序的专业用途。

所有这一切使外观时尚的U168 XT 音频接口将专业应用的USB 音频提升到一个新的水平。

1.1 简介U168 XT 的前面板具有以下主要功能：1. 话筒和Hi-Z 乐器输入通道1 使用XLR/TRS 多用康宝接口，使用此接口可连接动圈、电容话筒或电吉他。

TPT-D24调制解调器使用说明书（插板式）一．主要功能与特点1．TPT-D24调制解调器是一种多功能，多用途的调制解调器。

在市话电缆，长途通信电缆或电力载波电路、微波等电路上使用，占用全话路0.3KHZ~3.4KHZ音频带宽或2.4KHZ~3.4KHZ上音频带宽传输数字信号。

通信线路衰耗值最大允许为40db，该装置采用中大规模集成芯片，技术指标先进，可靠性高，抗干扰能力强。

2．通用性强，适应范围广。

传输速率1200bit/s，600bit/s，300bit/s可方便选择，适用于点对点通信和共线点对多点的通信，通对信线路具有低电平自动切拉功能和人工切换功能。

3．装置使用过程中不需进行任何元件参数的调整，性能稳定，维护使用方便。

二．主要技术指标1．调制方式：2FSK制2．传输速率：全话路使用1200bit/s f o=1700HZ 频偏±400HZf o=1700HZ 频偏±500HZ600bit/s f o=1500HZ 频偏±200HZ上音频复用300/600bit/s f o=2880HZ 频偏±200HZf o=3000HZ 频偏±200HZ3．通信方式：四线制全双工。

4．线路特性阻抗：平衡式600Ω。

5．具备Polling(问答式)和CDT(循环式)传输方式和条件。

6．数据接口：RS232/ V23。

7．具备通信线路主备自动切换或人工切换功能，主备信道自动切换时间为7秒。

8．发送电平：最大+2db/600Ω，可调。

9．最低接收电平：-40db/600Ω。

10．告警电平：-43db/600Ω。

11．误码率Pe：当信号噪声比为15db时，Pe≤1×10-5。

12．码元失真：≤±10%。

三．使用说明(一). 端子定义1．通信线路接线端X2:1 主信道接收23 主信道发送45 备信道接收67 备信道发送82．48线数据口接线端X1：B2：+12VB4：-12VD30：+5VD10B10 0VZ10D4：RTSA A口请求发送线输入Z14：RTSB B口请求发送线输入Z4：CTSA A口发送允许线输出D16：CTSB B口发送允许线输出D2：TxDA A口调制数据信号输入D14：TxDB B口调制数据信号输入D6：CDA A口载波捡出B16：CDB B口载波捡出Z2：RxDA A口解调数据输出B14：RxDB B口解调数据输出Z6：CpA A口时钟输出线Z16：CpB B口时钟输出线(二). 开关设置定义1．K1 拨动开关K1-1 ON：长发载波状态(常规)OFF：断续发送载波状态K1-2 OFF：全话路使用ON：上音频复用K1-3 OFF：传输速率设置为300b/s和600b/sON：传输速率设置为1200b/sK1-4 OFF：上音频复用时，信号中心频率为3000HZON：上音频复用时，信号中心频率为2880HZK1-5 OFF：CDT方式，需要装置的CPA或CPB时钟为数据采样时钟时，K1-5 在OFF位。

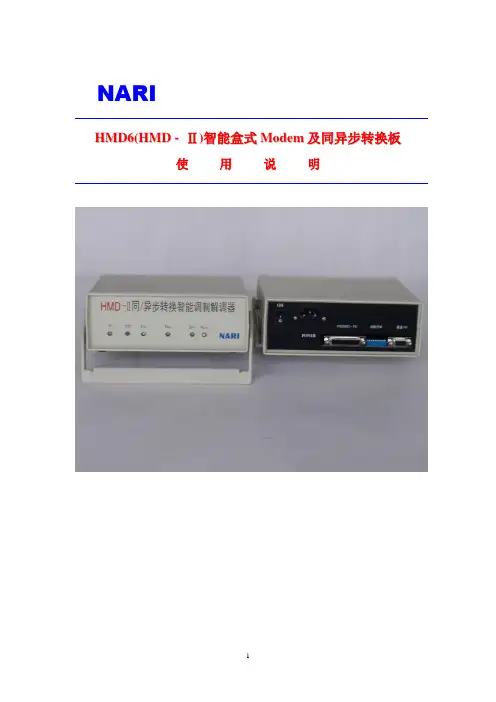

NARIH M D6(H M D-Ⅱ)智能盒式M o d e m及同异步转换板使用说明国家电力公司电力自动化研究院南京鼎瑞华自动化设备有限公司二〇〇〇年七月目录一、概述 3二、功能 3三、参数3四、接口信号定义 3五、指示灯定义 4六、运行状态设置 4HMD6(HMD—Ⅱ)智能盒式Modem及同异步转换板使用说明一、概述HMD6(HMD -Ⅱ)智能盒式Modem是一种音频设备，采用FSK调制方式，可以和电力线载波机配合使用，全双工传送一路或两路中、低速远动信息，并可根椐使用场合选用CDT或polling通信方式。

HMD6(HMD -Ⅱ)智能Modem由单片机及其外围元件组成，采用软硬件结合的方式设计，具有电路简单，运行稳定，抗干扰强，使用方便等优点。

HMD6(HMD -Ⅱ)为盒式结构，自带电源，灵活方便地使用于RS232C特性的通信场合。

二、功能1．异步/同步间转换：（异步接收主机信号，同步转发至RTU等）以EIA-RS232C方式接收异步通信信号，用FSK调制方式同步（或异步）发送。

2．同步/异步间转换：（同步接收RTU等，异步转发至主机）以同步方式接收FSK调制信号，解调后用EIA-RS232C异步方式发送3．当接收载波模拟信号时，采用变压器隔离。

4．不需同/异步转换时，为直通信号，即对主机（或RTU）发来的信号直接进行调制（或解调），此时双方传送的信号可能是异步（也可能是同步）方式。

三、参数1．信号速率：通道部分：300-1200b/s(同/异步) 转换部分：300-9600b/s（异步）2．允许频率偏差：发送端允许偏差：≤10Hz接收端允许偏差：≤16Hz 3．发送电平：0～-18dB可变4．接收电平：0～-30dB 5．灵敏度：＞-40dB 6．数据接口特性：EIA-RS232C 7．电源：+5V、±12V、±10% 8．电流：≤200mA四、 I/O端子定义（采用DB25孔和DB9孔插座）：1．电源部分：内部供电（+5V、±12V）2．主机部分：DB25.(1) 机壳地、DB25.(7)信号地GND DB25.(2) TXD由主机发送数据至通道板转换接口DB25.(13) RTS由主机发送信号至通道板转换接口DB25.(3) RXD由通道板转换接口发送数据至主机DB25.(18) RXC由通道板转换接口发送信号至主机DB25.(12) CTS由通道板转换接口发送信号至主机DB25.(6) CD由通道板转换接口发送信号至主机3．通道部分：DB25. (9) FSKOUT1DB25.（10） FSKOUT2 DB25.（11） FSKIN1 DB25.（17） FSKIN2 DB25.（22） FSKOUT3 DB25.（25） FSKOUT4 或 DB9.(1) FSKOUT1 DB9.(9) FSKOUT2 DB9.(6) FSKIN1 DB9.(5) FSKIN2 DB9.(4) FSKOUT3 DB9.(8) FSKOUT4五、指示灯定义（参见面板结构）P ——亮：表示电源供电正常CD——亮：表示通道接收信息不正常或关载频信号异常T XD——闪亮：表示通道板发送信息R XD——闪亮：表示通道板接收信息S YN——常亮：表示通道板进行同/异步转R UN——闪亮：表示通道板运行正常六、状态设置：（参见图表Fig6）其中：S1 S2都为10位状态开关S1开关在背板处的印制板外侧（兰色）S2开关在背板处的印制板里侧（红色）1．S1：调制/解调部分的参数设置1～2位：（RL0，RL1）接收电平的设置。
