日本岛电FP 调节器中文操作说明

日本岛电SR1/SR3/SR4 PID调节器中文操作说明(中文版)一、仪表的显示面板和功能鍵二、操作流程图说明SR1/SR3所有参数窗口可分为两个窗口群(0-X和1-X窗口群)，子窗口和虚线表示的选件窗口共32个。

每个窗口采用了编号，例如传感器量各选择窗口［1-22］，表示第1窗口群的第23号窗口。

按增减鍵修改参数时，面板SV窗口的小数点闪动，按ENT鍵确认修改后，小数点熄灭。

三、入门的快速设置列(简单加热系统)某加热系统，仪表选用SR1-8P-1，K型热偶0.0-800.0℃输入，P型输出接固态继电器。

设定温度为600.0℃，EV1上限绝对值报警值650.0℃，EV2下限绝对值报警值为550.0，报警为上电抑制。

设置步骤如下：1)在［1-22］窗口，将传感器量程代码设定为：05(K型热偶0.0 –800.0℃)。

2)在［1-23］窗口，选择传感器量程的单位C(摄氏度℃)。

3)在［1-17］窗口，将调节输出极性设为：rA反作用(加热)。

4)在［1-10］窗口，将调节输出的时间比例周期设为：2秒。

5)在［0-0］窗口，按增、减键将SV值设为600.0℃，按ENT鍵确认。

6)在［1-11］窗口，将EV1报警方式设为：上限绝对值(HA)。

7)在［1-14］窗口，将EV2报警方式设为：下限绝对值(LA)。

8)在［1-16］窗口，下限报警应具有上电抑制功能，设为：2。

9)在［0-3］窗口，设EV1报警值：650.0℃；在［0-4］设EV2报警值：550.0℃10)系统接成闭环后，在［0-2］AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。

当炉温到达设定值时，经两个周期振荡，AT灯灭，自整定完成，才可评价调节效果。

四、 用户的基本设置窗口a)传感器类型和范围单位 ［1-22］/［1-23］窗口b)调节输出正/反作用 ［1-17］窗口c)SSR(P型)和继电器接点(Y型)的输出比例周期 ［1-10］窗口d)PID参数的自整定AT执行 ［0-2］窗口e)PID参数和调节输出限幅 ［1-2］-［1-9］窗口日本SHIMADEN(岛电)原装SR1/SR3/SR4 0.3级PID 调节器选型表设计可靠，操作简单，功能完善，即经济有实用！ SR1/SR3,SR4 PID 调节器, 具有双四位显示, 自整定专家PID 参数，带调节输出限制,手/自动切换,2组独立的上下限报警,键锁定等功能,前面板防护等级IP66。

日本岛电FP93可编程PID调节器中文操作说明FP93可编程PID调节器是一种常用的自动控制设备，用于测量和调节物理量，如温度、压力、流量等。

它具有可编程的功能，可以根据用户的需求进行调整和配置。

下面是对该设备的中文操作说明，以帮助用户更好地使用它。

一、设备介绍FP93可编程PID调节器是一种数字化的控制器，具有多种输入和输出选项，可以用于各种工业自动化应用。

它采用了先进的PID控制算法，可以快速、准确地实现对被控对象的控制。

该设备具有多种输入接口，包括模拟信号输入和数字信号输入。

它还具有多种输出接口，可以控制各种类型的执行器，如电动阀门、电机等。

二、设备安装1.将设备安装在平稳的表面上，确保设备稳固可靠。

2.将所需的传感器和执行器连接到设备的相应接口上。

3.将设备与电源连接，并确保电源电压符合设备的要求。

三、设备配置1.打开设备电源，按下“设定”按钮进入配置界面。

2.使用上下箭头键选择需要配置的参数，使用左右箭头键进行调整。

3.配置各个参数，如输入类型、输出类型、控制策略等。

4.配置完毕后，按下“保存”按钮保存配置。

5.按下“退出”按钮退出配置界面。

四、设备调试1.进入设备的运行界面，可以看到当前的实时数值。

2.使用上下箭头键可以切换不同的参数显示。

3.如果需要改变一些参数的值，可以使用左右箭头键进行调整。

4.如果需要修改PID控制策略，可以进入配置界面进行调整。

5.注意设备的输出信号是否正确，确保执行器能够正常工作。

五、设备维护1.定期清洁设备表面，确保设备正常工作。

2.定期检查设备的连接线路，确保接触良好。

3.定期校准设备的传感器和执行器，确保测量和控制的准确性。

六、注意事项1.在配置设备时，确保选择正确的输入和输出类型，以免发生意外。

2.在调试设备时，注意保护自身安全，避免接触高温和高压装置。

3.使用设备时，注意仪表的精度和稳定性，确保控制效果良好。

4.注意设备的工作环境，避免出现湿度、震动等不利于设备正常工作的条件。

日本岛电 FP93 可编程 PID 调节器中文操作说明FP93 是日本岛电公司高性能的 0.3 级可编程 PID 调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带 4 组曲线最大 40 段可编程，六组专家 PID 参数，更高级的区域 PID 算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括 4 组 DI 外部开关、3 路继电器和 4 路 OC 扩展门共 16 种和事件。

一．仪表的显示面板和功能键三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用 FP93-8P-90-N1000, K 型热偶 0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1 上限绝对值报警值650.0℃,EV2 下限绝对值报警值550℃, EV2 的报警为上电抑制。

首先按面板 RUN/RST（运行/复位键），使仪表进入复位，面板 RUN 运行灯灭，确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶 0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位 C（0.0～800.0℃）。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2 秒。

2)6 组调节输出限幅：每个 PID 号码都有对应的一组输出限幅参数，分别在[4-7] [4-8]窗口设定下限 O-L(0～99%)和上限 O-H(1～100%)。

例如: O-L设 20％和 O-H 设 80％,对应 0～10V 和 4～20mA 分别是 2～8V 和 7.2～16.8mA。

适用于限定阀门开度,避开如线性阀的非线性区,伺服动作范围、减小加热功率以及对特殊加热元件某升温段的功率限制等。

限幅虽能减小超调,如果因调节量不足将影响调节速度造成欠调(如长时间温度不能到达)。

日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

一．仪表的显示面板和功能键4位超大红色LED数码字符▲测量值PV显示▲参数类型显示▲出错显示1位绿色LED数码字符▲PTN曲线组号2位绿色LED数码字符▲STEP步号▲PID号4位绿色LED数码字符▲设定值SV显示▲调节输出OUT▲参数值显示17个监视灯，ON时亮▲OUT调节输出▲RUN运行▲HLD程序保持▲GUA确保平台▲COM通讯▲AT自整定▲MAN手动▲EV1EV2EV3三组继电器事件输出▲DO1DO2DO3DO4四组OC门事件输出↗程序上升步→程序平台步↘程序下降步前面板的功能循环键：显示下一个参数窗口：按3秒，进入初始化窗口群。

增减键：增减数字参数：选择字符参数。

E N T确认键：保存修改的参数：在输出窗口按3秒，自动/手动转换。

G R P组建：窗口画面群之间的移动。

P T N曲线键：选择曲线号：切换程序/定值方式。

S T E P步键：程序不参数窗口间移动。

R U NR S T运行/复位键：按3秒，运行/复位：返回前一个参数窗口。

二．操作流程图说明FP93可分为六个窗口群,每个窗口群的第一个窗口用 星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。

进入子窗口，按增减 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-1P-90-N1000,K型热偶0.0～800.0℃输入,P 型输出接固态继电器。

日本岛电SHIMADEN可编程温控器FP 中文说明书日本岛电可编程温控器FP中文说明书FP 可编程温控器使用简介FP 可编程温控器是由日本岛电公司研发的一款用于温度控制的设备。

该温控器具有可编程功能，可以根据用户的需求进行温度设定和控制，广泛应用于工业生产和实验室等领域。

本说明书将详细介绍 FP 可编程温控器的使用方法和注意事项。

一、FP 可编程温控器的外观和功能1.1 外观FP 可编程温控器外观精致小巧，采用高质量材料制成，具有抗腐蚀性能。

设备正面配备大屏幕液晶显示屏，可以清晰地显示当前的温度和设定值等信息。

背面设有安装孔，方便用户将温控器固定在需要控制温度的设备上。

1.2 功能FP 可编程温控器具有多种功能，包括温度设定、温度控制、定时控制等。

用户可以根据具体需求进行设定和调整。

此外，FP 可编程温控器还支持多种温度传感器接口，如热电偶和热敏电阻等，可以适应不同的温度测量需求。

二、使用方法2.1 基本操作FP 可编程温控器的基本操作非常简单。

开机后，用户可以通过旋转控制按钮选择不同的菜单选项，然后通过按下按钮进行确认。

液晶显示屏会清晰展示当前的操作界面和相应的参数。

2.2 温度设定在温度设定菜单下，用户可以根据需要将温度设定为目标值。

通过旋转控制按钮，使光标移动到温度设定项上，然后按下按钮进行数值调整。

调整完成后，按下按钮确认设定值，并返回操作界面。

2.3 温度控制FP 可编程温控器支持多种温度控制模式，如比例控制、PID控制等。

在温度控制菜单下，用户可以选择合适的控制模式，并进行相应的参数设定。

设定完成后，温控器将会根据设定值进行温度控制。

2.4 定时控制通过定时控制功能，用户可以设定温度控制器在特定的时间段内执行不同的控制策略。

在定时控制菜单下，用户可以设置多个时间段和相应的控制参数。

这样，温控器就能按照设定的时间段进行温度控制，实现更加精细的控制要求。

三、注意事项3.1 请注意安装位置在安装 FP 可编程温控器时，请选择合适的安装位置，并确保设备固定牢固。

日本岛电SR1/SR3/SR4 PID调节器中文操作说明SR1/SR3/SR4是高性能价格比的新型单回路调节器。

0.3级精度、PID自整定，48×48mm和96×96mm以及96×48mm三种外形尺寸、四位超大LED显示，带手动、输出限幅、独立的两路事件报警继电器。

最重要的是采用了岛电在热处理应用方面享有盛名的专家PID算法。

一．仪表的显示面板和功能键二．操作流程图说明SR1/SR3/SR4所有参数窗口可分为两个窗口群（0-X和1-X窗口群）,子窗口和虚线表示的选件窗口共32个。

每个窗口采用了编号,例如传感器量程选择窗口[1-22],表示第1窗口群的第23号窗口。

按增减健修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点熄灭。

三．入门的快速设置例（简单加热系统）某加热系统,仪表选用SR3-8P-1, K型热偶0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, 报警为上电抑制。

设置步骤如下:1)在[1-22]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。

2)在[1-23]窗口,选择传感器量程的单位C（摄氏度℃）。

3)在[1-17]窗口,将调节输出极性设为:rA 反作用（加热）。

4)在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。

5)在[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[1-11]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[1-14]窗口, 将EV2报警方式设为:下限绝对值(LA)。

8)在[1-16]窗口,下限报警应具有上电抑制功能,设为:2。

9)在[0-3]窗口, 设EV1报警值:650.0℃；在[0-4]设EV2报警值:550.0℃。

10)系统接成闭环后,在[0-2] AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。

日本岛电SR90系列PID调节器中文说明书（2015版）一、概述SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为 0.3％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。

SR90 系列 PID 调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家 PID 参数、上下限报警及通讯功能。

以 SR93 仪表面板举例说明PV 窗口显示测量值或参数符号SV 窗口显示设定值或参数设定值OUT1 灯（绿）亮时有调节输出OUT2 灯（绿）亮时有调节输出EV1 灯（绿）上限报警指示灯，亮时有继电器输出EV2 灯（绿）下限报警指示灯，亮时有继电器输出日本岛电仪表技术服务中心日本岛电SR90系列PID调节器中文说明书（2015版）AT 灯（绿）闪烁时自整定MAN 灯（绿）闪烁时为手动状态SB/COM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。

每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示 1 号窗口群的第 48 号窗口。

按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。

（一）[0-×]窗口参数设置及操作SR90 系列 PID 调节器上电完成自检完成后自动进入显示状态（PV 显示测量值，SV 显示控制目标值），仪表测量显示状态就是[0-0]窗口。

日本岛电SR90系列温度调节器中文操作说明SR90系列温度调节器是一种广泛应用于工业和家庭的温度控制设备，可以精确地调节和控制温度。

本文将详细介绍SR90系列温度调节器的中文操作说明。

1.开箱检查2.连接电源将电源线插入SR90温度调节器的电源插槽。

然后将电源线的另一端插入电源插座，确保电源稳定。

启动电源后，屏幕会亮起。

3.设置温度单位启动SR90温度调节器后，首先需要设置温度单位。

按下菜单按钮进入菜单界面，然后使用方向键选择“温度单位”选项，并按下确认键。

选择所需的温度单位（如摄氏度或华氏度），再次按下确认键保存设置。

4.设置目标温度在菜单界面中，使用方向键选择“目标温度”选项，并按下确认键。

使用方向键增加或减少目标温度值，再次按下确认键保存设置。

5.设置温度控制模式在菜单界面中，使用方向键选择“温度控制模式”选项，并按下确认键。

选择所需的温度控制模式，如PID控制或ON/OFF控制。

6.设置温度调节器根据实际需求，可在菜单界面中设置其他参数，如报警温度范围、时间延迟等。

这些参数对于不同的应用场景可能有所不同，根据需要进行设置。

7.连接温度传感器将温度传感器插入SR90温度调节器的传感器插槽，并确保连接牢固。

传感器应正确安装在需要测量温度的位置。

8.测试运行完成以上设置后，按下系统调试键，温度调节器将开始运行。

在屏幕上可以看到当前温度、目标温度和调节模式等信息。

根据需要进行调整。

9.报警功能SR90温度调节器具有报警功能，在温度超出设定范围时会自动发出警报。

如果出现报警信息，请根据说明书进行相应操作。

10.关闭电源使用完毕后，请将电源线从电源插座中拔出，以确保安全。

v1.0 可编辑可修改日本岛电FP93可编程PID 调节器中文操作说明FP93是日本岛电公司高性能的级可编程PID 调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID 参数，更高级的区域PID 算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括4组DI 外部开关、3路继电器和4路OC 扩展门共16种和事件。

一． 仪表的显示面板和功能键二．操作流程图说明FP93可分为六个窗口群,每个窗口群的第一个窗口用全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。

进入子窗口，按增减数时，面板SV 窗口的小数点闪动，按ENT 键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K 型热偶～800.0℃输入,P 型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST （运行/复位键），使仪表进入复位，面板RUN 运行灯灭， 在[5-5]窗口,将传感器量程代码设定为:05(K 型热偶～℃) 。

1)在[5-6]窗口,选择传感器量程的单位C （～℃） 。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON ，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV 值设为℃,按ENT 键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。

10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。

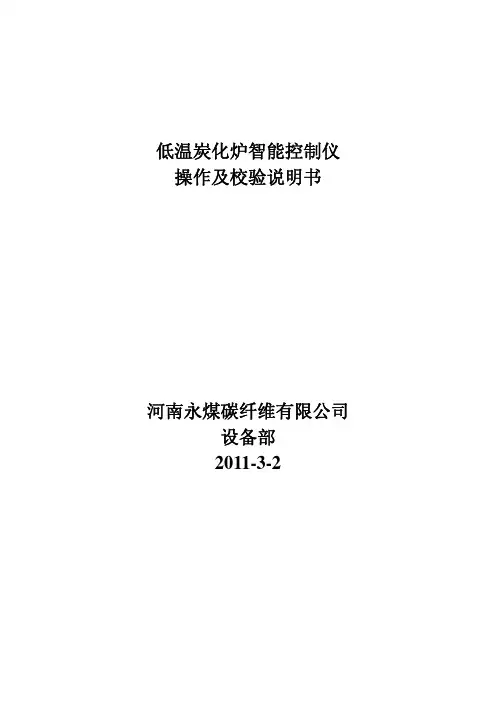

低温炭化炉智能控制仪操作及校验说明书河南永煤碳纤维有限公司设备部2011-3-2日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。

日本岛电SHIMADEN可编程温控器FP中文说明书日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID 参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

一．仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。

十二．有关仪表安装的注意事项:(本说明同样适用岛电的其它仪表)⒈仪表的安装:安装形式是嵌入式,安装厚度为1-3.5毫米面盘。

安装时将仪表从仪表盘前面推入开孔,直到塑料簧片将仪表卡住。

⒉安装仪表的场地必须注意:●避免腐蚀气体、灰尘 ●避免强烈冲击和振动 ●环境温度在－10～50℃ ●远离强电源和电场 ●相对湿度在90％以下●避免阳光直射和水蒸汽 ⒊仪表的接线要求:●输入为热电偶时,需使用规定的补偿导线, 引线电阻不得大于100Ω。

●输入为铂电阻时,三线制,引线电阻不得大于5Ω,三条引线阻值相同。

●其它输入时,为了避免噪音和干扰,引线使用屏蔽电缆,要求一点接地。

●与仪表端子的接线建议使用标准压接型接线片(适用于3.5毫米螺丝)。

●输入和输出信号线应远离动力电缆,不得使用同一电缆管。

●仪表的接地端必需良好接大地。

⒋仪表抗干扰的措施:开关电源设计,工作电压100～240VAC 。

● 如果有来自电网或仪表周围的设备噪音干扰 ,需安装噪音滤波器。

● 继电器接入感性负载时,接点间需加阻容灭弧或压敏电阻保护。

5.希曼顿的重要建议:为避免电源故障：如控制柜地线开路、工作电压长期超过240VAC 和雷击。

建议采用220V/125V 降压变压器。

可有效降低仪表温升，提高测量精度。

我司可提供RU 系列50W 、100W 、200W 的R 型变压器。

每台仪表功耗大约为15W 。

此外,仪表内部电源为压敏电阻保护，外电源必须串接0.3A 保险管。

十三．仪表出错信息:: 热电偶断线，PV 超上限量程10%FS 或 RTD A 端断线: PV 超下限量程-10%FS 或输入极性错误J : 热电偶冷端补偿检测高于上限80度J : 热电偶冷端补偿检测低于下限-20度: RTD 接线B 端（或ABB 端）断线⒈热电偶或铂电阻输入的仪表显示不正常: 将热电偶输入端短路后,显示仪表自动补偿后的温度(近似室温);三线制铂电阻输入端接100Ω电阻,正常为0℃;如不正常请查输入端接线、量程代码、铂电阻 的标准、传感器故障等原因,否则需返修仪表。

日本SHIMADEN(岛电) FP23可编程PID 调节器中文操作说明一．日本岛电公司新型FP23 0.1％高精度高分辨率完全自由输入20条曲线（共400步）可编程单双通道,大液晶双排LED 5位醒目显示, 多DI/DO 接口，常用通讯及MODBUS 协议，支持用户灵活方便编译的计算机USB 接口软硬件，功能极大集成。

可广泛用于半导体制造，计量仪表，传感器标定，航空航天，石油化工，冶金等自控领域二．仪表的显示面板和功能键 1 5．EV1，6. EV2，7. EV3∶三组事件输出；8．DO1， 9. DO2， 10. DO3，11. DO4，12. DO5∶5个外部接点输出；13．EXT ∶外部控制；14．COM ∶通讯状态；15．AT ∶自整定；16．OUT1∶调节输出1；17．OUT2∶调节输出2两个透明点：红外线通讯收发。

前面板按键开关：DISP ∶用于改变显示内容； GRP ∶用于选择八个命令组窗口群；SCRN ∶用于选择命令组内的子窗口；∶循环键用于窗口内各参数循环； ∶设置参数值时向高位移动；∶用于减小数值； ∶用于增加数值；∶确认键用于确认参数值或其它工作状态设定； ∶手动输出功能选择； ∶SV 值设定选择；请尊敬的用户在使用前确认FP23的选型型号与系统要求无误。

三．选择FP23规格，设定FP23工作模式用户可根据实际需求，选择单输入或双输入两种规格之一。

选择单输入规格有下面两种工作模式∶SS 模式∶单路自由输入，单路调节输出；SD 模式∶单路自由输入，双路调节输出。

选择双输入规格有下面四种工作模式∶5位超亮度红色LED 数码字符显示：1． 测量值PV 显示；2．故障状态显示；5位超亮度绿色LED 数码字符SV 值显示：LCD 超大液晶显示：4行共21个字符1． 当前运行的通道PV1或PV2显示；2． 当前运行的曲线号和步号显示；3． 当前曲线趋势等，DI/DO 显示；3．当前运行的PID 号显示；4． 调节输出调节量百分比数字和模拟（动态棒状图）显示；5．参数设定的对话窗口；17个状态指示灯：1．RUN ∶程序运行；2．HLD ∶程序保持；3．MAN ∶手动调节；4．FIX ∶定值控制；DL模式∶自由输入，独立两通道调节；DS模式∶自由双路输入，单路输出调节；DD模式∶自由双路输入，双路输出调节。

日本岛电FP93可编程PID调节器中文操作说明；三．简单加热系统定值调节的快速入门设置例；1．定值设置例：仪表选用FP93-1P-90-N；FP93是日本岛电公司高性能的0.3级可编程PI；示；；2)在[5-12]窗口,将调节输出极性设为: rA；3)在[5-13]窗口,将调节输出的时间比例周期；窗口，设置为ON，定值方式；5)在[3-2]或[0-0]窗口,按日本岛电FP93可编程PID调节器中文操作说明三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-1P-90-N1000, K型热偶0.0～800.0℃输入,PFP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PI D首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O?确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃)。

1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

一．仪表的显示面板和功能键3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

510 ADR$="00":REM 访问口地址"OO"号
530 C$=EOT$+ADR$+ENQ$
540 PRINT #1,C$
550 FOR T=0 to 500:NEXT: REM 延时
560 A$=INPUT #1
570 IF A$=ADR$+ACK$
580 PRINT "连接成功 !"
590 REM 转读写
正常返回的是由引导符,数据文件,结束符和BCC二进制块校验的字符串.
不正常的答复包括对接收字符串格式错误,校验错误回送的错误号码.
┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓
┃
上位机
调节器
┃
┃ STX+'文件'+ETX+BCC ────────→
┃
┃ (数据请求)
←──────── STX+'文件'+ETX+BCC(正常答复)┃
调节器窗口设定的区分地址,通讯数据格式,设置的波特率,按图示的通讯连接格式呼叫调节器。调节器在
地址符合,接收字符校验正确后,将调节器的发送线高(SDA)和低(SDB)转成低阻态,并回送地址和正常ACK
字符串,表示该调节器已向数据总线开放,等待进行数字通讯。RS232接口无三态功能，不能总线并联。
┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓
200 REM 使用PC COM1口,设置1200波特,偶效验,7位数据,1停止位,禁止联络信号.
210 OPEN "COM1:1200,E,7,1,CD,RS,CS,DS" AS #1 :REM 初始化串行口 COM(1)

日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。

具有自由输入，四位超大高亮的字符显示，众多的状态指示。

可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。

带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。

一．仪表的显示面板和功能键二．操作流程图说明FP93可分为六个窗口群,全部的子窗口和用虚线表示的选件子窗口共95个。

每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。

三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。

设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。

首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。

1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。

2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。

3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。

4)在[3-1]窗口，设置为ON，定值方式。

5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。

6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。

7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。

8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
