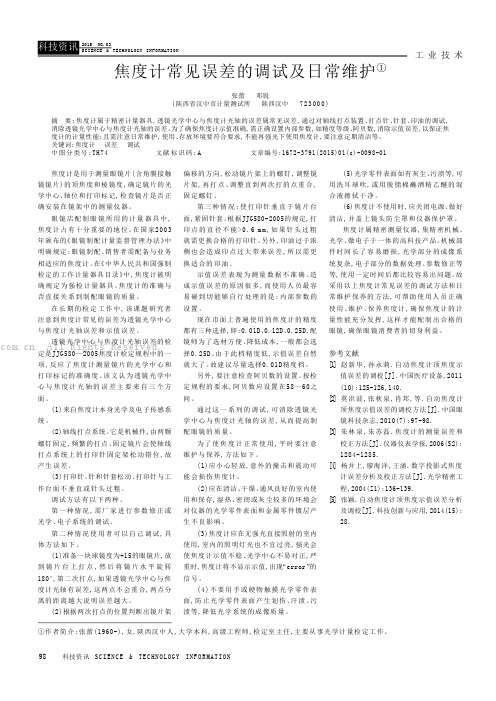

工 业 技 术98科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N焦度计是用于测量眼镜片(含角膜接触镜镜片)的顶焦度和棱镜度,确定镜片的光学中心、轴位和打印标记,检查镜片是否正确安装在镜架中的测量仪器。
眼镜店配制眼镜所用的计量器具中,焦度计占有十分重要的地位。
在国家2003年颁布的《眼镜制配计量监督管理办法》中明确规定:眼镜制配、销售者需配备与业务相适应的焦度计。
在《中华人民共和国强制检定的工作计量器具目录》中,焦度计被明确规定为强检计量器具。
焦度计的准确与否直接关系到制配眼镜的质量。
在长期的检定工作中,该课题研究者注意到焦度计常见的误差为透镜光学中心与焦度计光轴误差和示值误差。
透镜光学中心与焦度计光轴误差的检定是JJG580—2005焦度计检定规程中的一项,反应了焦度计测量镜片的光学中心和打印标记的准确度。
该文认为透镜光学中心与焦度计光轴的误差主要来自三个方面。
(1)来自焦度计本身光学及电子传感系统。
(2)轴线打点系统。
它是机械件,由两颗螺钉固定,频繁的打点、固定镜片会使轴线打点系统上的打印针固定架松动错位,故产生误差。
(3)打印针。
针和针套松动、打印针与工作台面不垂直或针头过粗。
调试方法有以下两种。
第一种情况,需厂家进行参数修正或光学、电子系统的调试。
第二种情况使用者可以自己调试,具体方法如下。
(1)准备一块球镜度为+15的眼镜片,放到镜片台上打点,然后将镜片水平旋转180°,第二次打点,如果透镜光学中心与焦度计光轴有误差,这两点不会重合,两点分离的距离越大说明误差越大。
(2)根据两次打点的位置判断出镜片架偏移的方向,松动镜片架上的螺钉,调整镜片架,再打点、调整直到两次打的点重合,固定螺钉。
第三种情况:使打印针垂直于镜片台面,紧固针套。
根据JJG580-2005的规定,打印点的直径不能>0.6m m,如果针头过粗就需更换合格的打印针。
焦度计检定中常见的问题及解决策略研究焦度计是一种用于测量光学仪器的透镜或透镜系统的焦点距离的设备。
它在许多行业中被广泛应用，如医疗、电子、军事和科学研究。
在使用焦度计进行检定时，常常会出现一些问题，影响测量结果的准确性。
本文将讨论焦度计检定中常见的问题，并提出相应的解决策略。
一、问题：测量结果不稳定或不准确。
可能原因及解决策略：1. 温度变化：焦度计测量结果受温度影响较大。
解决方法是：在进行测量之前，将焦度计放置在恒温室中一段时间，使其达到稳定温度。
2. 光源问题：使用低质量或寿命较长的光源可能会导致测量结果不准确。
建议定期更换光源，并使用高质量的光源。
3. 透镜表面污染：透镜表面的污染会干扰测量结果。
清洁透镜表面，并定期检查透镜是否有污染。
二、问题：设备校准不准确。
可能原因及解决策略：1. 校准方法错误：使用不正确的校准方法可能导致校准不准确。
确保使用恰当的校准方法，并按照操作手册进行操作。
2. 仪器老化：长时间使用会导致焦度计性能下降。
定期检查设备并进行维护，如更换电池、清洁光路等。
3. 标准物品问题：使用不准确或老化的标准物品也会影响校准的准确性。
使用新鲜的标准物品，并定期进行校准。
三、问题：测量过程中发生误操作。
可能原因及解决策略：1. 操作不当：不正确的操作方法会导致测量结果不准确。
在使用焦度计之前，详细阅读操作手册，并按照指导进行操作。
2. 记录错误：将测量结果错误记录或混淆会导致数据分析出现问题。
在进行测量时，确保正确地记录测量结果。
3. 调焦问题：焦度计的调焦可能会出现困难，导致测量错误。
如果无法正确调焦，请查看操作手册或与厂家联系寻求帮助。
需要注意的是，每个焦度计型号和品牌可能存在不同的问题和解决方案。
在遇到问题时，建议查阅相关焦度计的用户手册或咨询厂家或技术支持部门，以获取正确的解决策略。
通过处理这些常见问题，并采取相应的解决策略，可以提高焦度计的准确性和可靠性，获得更可靠的测量结果。
手动焦度计的使用方法
手动焦度计的使用方法是指使用手动焦度计进行测量和读数的操作过程。
手动焦度计是一种用于测量透镜或光学元件的焦距或光焦度的工具。
以下是手动焦度计的使用方法：
1.打开焦度计：首先打开焦度计的电源开关，确保仪器正常启动。
2.放置透镜：将需要测量焦距或光焦度的透镜放置在焦度计的承座上，确保
透镜稳定不动。
3.对准光源：调整光源的位置，使得光线能够垂直照射到透镜上，确保光束
平行于焦度计的测量轴。
4.读取数据：通过目镜观察，调整焦距和光轴，直到能够清晰地看到测量点
和读数。
根据需要记录或使用其他测量设备记录焦距或光焦度的读数。
5.比较样片：如果需要校准或验证测量精度，可以将已知焦距或光焦度的样
片放置在承座上进行比较测量。
6.关闭仪器：完成测量后，关闭电源开关，并将仪器妥善存放。
注意事项：
1.使用前应确保仪器处于良好状态，定期进行校准和维护。
2.测量时应避免强光直接照射到透镜上，以免造成测量误差。
3.对于高精度的测量，应采用更先进的自动焦度计进行测量。
总结来说，手动焦度计的使用方法是指使用手动操作的方式进行透镜或光学元件的焦距或光焦度的测量的过程。
在使用过程中，需要注意仪器的状态、测量环境和精度要求，以确保测量结果的准确性和可靠性。
焦度计非线性误差徐聪恩 / 宁波市计量测试研究院0 引言信息社会高速发展，80%的信息可通过人的眼晴获得，良好的视力对人至关重要。
据统计近50%的人需要视力矫正，最常用的辅助视力矫正的手段就是配戴眼镜，从传统的近视、远视常规镜片，到现在特殊用途的双光镜片、多焦点镜片、渐进多焦点镜片、非球面镜片和防控镜片等自由曲面镜片，镜片发展可谓日新月异，而制造镜片和配镜检查都必须使用准确的计量设备，焦度计的应用由此产生[1] [2]。
1 焦度计强检焦度计[3]是用于测量眼镜镜片（含角膜接触镜片）的顶焦度和棱镜度，确定镜片的光学中心、轴位和打印标记，检查镜片是否正确安装在镜架中的测量仪器[4]。
焦度计根据测量对象分为测量眼镜镜片用和测量角膜接触镜用两种。
镜片质量和配镜的质量直接影响配镜者视力健康，焦度计是镜片生产和配镜检查必备的国家强制计量检定仪器，是镜片生产和消费者配镜的质量保证。
2019年10月23日市场监管总局发布实施强制管理计量器具新目录，焦度计仍在其中。
2 非线性误差JJG 580-2005《焦度计》检定规程中对于非线性误差是这样定义的：由于软件过修正或其他非正常原因导致焦度计在镜片不同轴位方向所给出的测量值不一致、示值呈非规律性变化的误差。
非线性误差[5]在JJF 1292-2011焦度计型式评价大纲中属于主要性评价项目。
产生非线性误差的主要原因有：一些仪器生产厂家为了追求通过计量检定，用非正常的软件修正方法将焦度计的顶焦度示值调整为与标准镜片的标准值完全一致，却在标准镜片标称值以外的地方出现非对称、非规律性变化的示值误差，其中主要表现在单散和球-柱联合镜片的柱镜度示值上。
还有一些生产厂家为了降低生产成本，未能认真调试仪器，导致出现焦度计光源的发散分布不均匀，或其他非正常现象，从而产生柱镜度示值的非线性误差。
焦度计在测量整数球镜度，甚至高度数球镜度，如±20.00 D和±25.00 D时，准确度调为0.01 D时，在球镜度中心还未对准的情况下也完全没有误差，但在测量非线性误差时，误差就非常大。
手动影像测量机安全操作及保养规程手动影像测量机是一种测量仪器，广泛应用于精密测量领域。
在使用手动影像测量机时，必须遵守一些操作规程和保养规范，以确保操作过程中的安全和设备的性能。
安全操作规程1. 佩戴防护设备在操作手动影像测量机时，应佩戴适当的防护设备，如护目镜、手套和口罩等。
这些设备可以防止杂物进入眼睛、皮肤和呼吸道，并减轻意外伤害的程度。
2. 了解设备的功能和操作规程在使用手动影像测量机之前，必须了解设备的功能和操作规程。
操作手册应该在设备旁边，以供参考，而且应该按照说明书的步骤来进行操作。
3. 安装设备时必须注意安全手动影像测量机的安装必须符合安全标准，并在安装时设备必须平稳、稳固。
安装时，应根据制造商提供的说明来安装所有部件。
4. 禁止操作员进行改变和修理设备的操作员不得自行更改、修理或调整设备。
如果发现设备存在问题或损坏，应立即通知维修人员。
5. 在使用时必须注意安全在使用手动影像测量机时必须确保安全。
测量时，必须在合适的工作区域内操作，因此操作员和其他人员不应在该区域内活动。
操作员应按照规程进行操作，并在不正确的操作方式导致设备意外关闭时，必须在操作面板上按下停止按钮。
6. 对设备日常进行检查和保养必须对手动影像测量机进行日常检查和保养，以确保设备有效地运作、延长使用寿命。
定期的检查和保养应根据制造商提供的说明进行，通常包括清洁和润滑，检查和更换磨损的部件，以及对设备进行调整等。
设备保养规范1. 定期清洁设备手动影像测量机的各个部件和表面都需要定期清洁，以减少灰尘、油脂和杂物的积累，并防止影响设备性能或精度。
清洁流程需要十分细致，使用干净的布或海绵，以防止产生划痕或破损等。
2. 润滑部件手动影像测量机的某些部件需要定期涂抹润滑剂，以减少磨损和减少摩擦力。
润滑过程需要精细，润滑油和润滑脂的种类需要选择正确。
3. 检查各项参数手动影像测量机的参数还必须定期监测和检查。
这通常涉及到检查所有感应器的准确性，精确度和分辨率，以确保设备的参数始终正常。
焦度计检定中常见的问题及解决策略研究焦度计是一种用于测量透镜或光学系统的焦距的仪器。
在焦度计的检定过程中，可能会遇到一些常见的问题。
本文将研究这些问题并提出一些解决策略。
1. 校准不准确：焦度计的校准可能会出现不准确的情况。
这可能是由于仪器本身的问题，如零位偏移或传感器故障。
解决策略包括：检查仪器是否有机械故障或需要进行维护；使用已知焦距的标准透镜进行校准，并根据实际测量结果进行校正。
2. 测量误差较大：在使用焦度计进行测量时，可能会出现较大的误差。
这可能是由于操作不当、环境干扰或光学元件本身的问题。
解决策略包括：仔细阅读焦度计的使用手册，并按照说明进行操作；在测量过程中注意避免环境干扰，如强光、震动等；检查光学元件是否有表面污染或磨损现象，如果有，需要进行清洁或更换。
3. 不同测量结果不一致：焦度计进行多次测量可能会出现不同的结果。
这可能是由于测量时光束发散、光学元件不稳定或温度影响等因素导致的。
解决策略包括：在测量过程中注意保持光束的发散度尽可能小，如使用准直器进行校准；检查焦度计的稳定性，保持稳定的环境条件；注意测量时的温度变化，并进行相应的校正。
4. 无法测量非球面镜：部分焦度计只能测量球面镜的焦距，无法测量非球面镜。
对于非球面镜的测量，需要使用其他测量方法或仪器。
解决策略包括：了解焦度计的测量范围和限制；采用其他测量方法，如插曲法或干涉法，进行非球面镜的测量。
5. 仪器故障：在焦度计的使用过程中，可能会出现仪器故障的情况，如显示屏损坏、控制按钮失灵等。
解决策略包括：联系仪器制造商或维修人员进行维修或更换故障部件；在维修过程中，注意保护光学元件，避免进一步损坏。
总结：在焦度计的检定过程中，可能会遇到校准不准确、测量误差较大、不同测量结果不一致、无法测量非球面镜和仪器故障等问题。
针对这些问题，可以采取相应的解决策略，如进行校准和校正、仔细操作、维护仪器、注意环境条件等。
焦度计检定中常见的问题及解决策略研究焦度计是一种用来测量光学透镜、镜片或棱镜的曲度的设备。
它的精确度对许多光学应用至关重要。
然而，在使用焦度计进行检定时，可能会发生多种问题。
本篇文章将讨论焦度计检定中常见的问题及解决策略。
问题一：仪器校准不准确焦度计在使用前需要进行校准，确保其测量结果的正确性和精确度。
如果焦度计的校准不准确，它将不能正确测量样品的焦点。
要解决这个问题，需要进行以下操作：1. 检查校准方法：有些焦度计需要在特定条件下进行校准，如温度、湿度等。
确保根据说明书上的方法进行校准。
2. 检查校准质量：校准质量可能不均匀，如果发现校准不准确，可以更换校准质量。
3. 检查校准时间：校准是需要时间的，如果校准的时间太久，可能会影响校准的准确性。
确保根据说明书上的时间进行校准。
问题二：样品厚度不均匀焦度计测量焦点的方法是将样品放在一定距离的秤盘上，同时移动灯光以得到清晰的图像。
如果样品的厚度不均匀，可能会产生图像不清晰的问题。
要解决这个问题，可以进行以下操作：1. 选择平坦的样品：选择经过加工平整的样品进行测量，以确保样品的厚度均匀。
2. 测量多个位置：如果样品的厚度不均匀，可以在样品的多个位置进行测量，并将结果求平均值。
问题三：秤盘不稳焦度计的灵敏度非常高，即使是微小的颤动也会影响到测量结果。
如果秤盘不稳，可能会产生误差。
要解决这个问题，可以进行以下操作：1. 调整秤盘：在测量之前，确保秤盘稳定，并调整秤盘的高度和位置，以确保样品和光源之间的距离恒定不变。
2. 减少震动：在测量时，要尽量减少震动，例如关闭附近的门窗，避免人员进出等。
问题四：光源的稳定性1. 确保光源的数量和光强充足：如果光源的数量不足，可能会导致测量不准确。
确保光源的数量和光强充足。
2. 定期检查光源：光源通常会随着时间的推移而不稳定，如果测量结果出现偏差，可以检查光源的运行情况，必要时更换光源。
综上所述，焦度计检定中可能会出现多种问题，如仪器校准不准确，样品厚度不均匀，秤盘不稳和光源的稳定性等。
焦度计在眼镜配制中起着十分重要的作用，一但失准，配制的眼镜就无法保证各项技术指标的准确性，不但起不到保护视力和矫正视力的作用，反而会使视力下降，度数增高。
若长期配戴不合格的眼镜，轻者会出现视物不清、变形，重者会出现头晕、头痛和呕吐等现象，严重损害配带者的身体健康。
为了维护消费者的合法权益，保护人民群众的身体健康，使人民群众配戴上放心的眼镜，眼镜店使用的计量器具量值必须准确可靠，各项技术指标必须符合国家标准的要求。
如今，焦度计已纳入《中华人民共和国强制检定的工作计量器目录》。
焦度计主要用于测量眼镜镜片(包括角膜接触镜片)的顶焦度(D)、
棱镜度(△)，确定散光镜片的轴位方向，在未切边镜片上打印标记，并检查镜片是否正确安装在镜框中等。
焦度计又称屈光度计、
查片机、镜片测度仪等，使用频率较高，在使用过程中容易出现一些故障。
本人从事焦度计检定工作多
年，根据几年来的工作实践,以手动类焦度计为例，简要介绍一下焦度计的常见问题及检修方法，并对仪器的维护保养提供一些建议。
1
焦度计的常见问题及检修方法
1.1
接通电源，打开开关，此时灯泡不亮(1)检查电源供电是否正常，接触是否良好；(2)检查保险丝是否完好；
(3)检查灯泡是否损坏，如需调换灯泡，只要将保护盖打
开，即可拆装灯泡。
1.2顶焦度计测量手轮零位有偏移
拧松固定指标的螺钉，将指标对正零位，再拧紧螺钉。
1.3
焦度计光学系统成像不清晰
首先检查光源部分是否出了故障。
打开仪器底板，若发现灯泡脏污，可用软布擦干净；若发现灯泡发黄发黑，应更
摘
要：通过对手动焦度计检定中发现的问题进行分析，对焦度计的检修与保养提出了合理的方法。
关键词：焦度计；检修；维护中图分类号：TU522.09
文献标识码：B
手动焦度计的检修与保养
赵建刚李艳军
设备的研究，努力提高选煤厂自动化水平，进一步开发、完善我国选煤技术装备与分选工艺。
参考文献
[1]王冬平.设计模块化、设备大型化在中国选煤发展中的地位与作用[A].第十五届国际选煤大会论文集[C].中国矿业大学出版社，2006.25-29.
[2]单忠健，周少雷，邓晓阳.煤炭洗选加工现状及发展趋势[A].国际选煤技术交流大会论文集[C].中国矿业大学出版社，2005.46-53.[3]康淑云.我国跳汰选煤市场简析[J].中国煤炭，2003，29（4）：40~43.
[4]谢广元等.选矿学[M].中国矿业大学出版社，2001.
[5]丛桂芝，周玉森，邢玉梅等.高硫炼焦煤全重介洗选脱除无机硫成套工艺与设备的研究[J].选煤技术，1999，（3）：1～41.
[6]戴少康.选煤工艺设计的思路与方法[M].煤炭工业出版社，2003.
[7]程宏志，张孝钧，石焕等.我国选煤用浮选机的新进展[J].选煤技术，2006，（5）：29～32.
作者简介：田小鹏，毕业于太原理工大学，硕士，现就职于国家煤
及煤化工产品质量监督检验中心.
收稿日期：2008-03－18
学术交流
89
换。
排除光源故障后，若成像还是不清晰，有可能准直光管物镜、读数系统的光学元件表面上沾有灰尘、油污、手印，或者发霉。
如仅是沾有污物，可用脱脂棉蘸少许酒精乙醚混合液轻擦；如果光学元件表面有霉点、霉斑，则用脱脂纱布蘸些碳酸钙蒸馏水乳液（可自行配制）小心擦洗。
如果此时视场内或投影屏幕和读数窗上亮度不均匀，这是由于后座灯泡偏离仪器光轴所引起的视差，可以通过调整灯泡的位置来消除。
1.4在未放置镜片时，对标志分划板进行调焦，发现其十字线中心和目镜分划中心有偏移，而且标志分划板十字线中心和边缘不能同时清晰
出现这种现象，有可能是仪器使用不当，或仪器受过强烈振动或撞击，导致光学元件发生位移，使得各透镜光轴的同轴度受到破坏，从而产生了由同轴度误差所引起的中心不对称畸变、中心慧差和像散。
按照光学原理，可以对准直光管物镜进行调整，通过拧松镜片支承座背后接圈外圆上的三个中心调节螺钉进行调节，重新获得两分划中心的重合。
1.5仪器的示值误差
按照正确的方法检定仪器各点的示值误差。
如果各点的示值误差是一个定值或接近于定值，而且正好与其零位误差相等，则可以通过调整零位来调整它的示值误差。
可拧松固定指标的螺钉，将指标对正零位，再拧紧螺钉。
如果指标移动已在极限位置，无法完全校正零位，可松开屈光度测量手轮侧面上的几个固定螺钉，使得轴的转动与刻线度盘相分离。
调整使其零位误差为零，再固紧所松开的螺钉，零位误差校正后，重新检定示值误差。
如果仪器示值误差呈周期性或不规则的变化，这说明机械零件之间的间隙或机械零件加工中的偏心及其他几何误差因素使得测量手轮在转动过程中出现了空程和偏心等现象，从而导致标志分划板在沿轴向移动时有周期性或不规则变化误差的产生，若此项误差超过示值误差的允许范围，必须对此项误差进行消除或减小。
方法是首先检查操作是否得当，在排除此因素后接着在机械零件中查找原因。
方法是拆下零件并对其清洗，重新上油后安装，调整各部件的相互配合关系，重新检定，若误差仍然存在，则应对有关零件进行更换。
1.6打印镜片的光学中心标记偏移
用标准镜片作被测镜,测定后将活动分划像中心的十字中心与望远镜分划的十字中心对正,用打印机打印镜片中心标记A；将标准镜片旋转180°再作测定后打印镜片中心标记B；A和B不重合说明打印镜片的光学中心偏移，这时就要调整打印机，直至A和B重合为止。
1.7打印镜片后无墨迹或标记不清
经长时间使用后，印台内储存的墨汁逐渐减少或干涸，可取下印盒加墨汁。
2焦度计的维护保养
焦度计是精密光学仪器,必须精心维护与保养才能保持仪器精度，延长使用寿命。
（1）使用焦度计之前，必须先熟悉该仪器原理、机构和检测方法。
（2）使用仪器时，不得碰撞，镜头零件不可随意拆卸，转动部位不能用力过大过猛，需柔和操作。
仪器使用完毕，必须做好清洁工作，并套上仪器套。
（3）经常保持仪器的清洁，玻璃表面如有灰尘或脏物，可用松毛刷轻轻拂去，再用镜头纸轻轻擦净，严禁用手触摸玻璃表面。
如有手印污迹，须用脱脂棉蘸酒精乙醚混合液擦拭干净。
（4）仪器应放在空气干燥、流通的房间内，防止受潮后光学零件发霉发雾，同时还要避免强烈振动或撞击，以防光学零件损伤或松动，影响测量精度。
（5）焦度计应及时送到计量检测机构进行周期检定（检定周期为1年），以保证其测量值的准确可靠。
第一作者简介：赵建刚，1972年生，大学本科，工程师，现就职于山西省长治市质量技术监督检验测试所.
