罗盘使用(测方位、坡度角、岩层产状)及地形图

地质罗盘的使用及产状要素的测定地质罗盘的正确使用及各类地质体产状要素的测定是一个地质工作者应熟练掌握的最基本的技术之一。

一、磁偏角校正各地区的磁北方向与真北方向并非完全一致，二者之间的夹角称为磁偏角。

为了在地形图上正确地标定地质要素的地理方位，野外工作首先要对罗盘进行磁偏角校正 使其读数能直接代表地理方位。

磁偏角可以从测区正规的地形图上查到，东偏取“+”，西偏取“-”。

校正的方法是拨动其刻度盘。

例如兴城地区磁偏角为西偏5o25’（即为-5o25’），拨动罗盘的刻度盘，使360o-5o25’=354o35’的刻度对准指标（原00位置）即可消除因磁偏角引起的读数误差。

二、面状构造要素测量各种地质界面如地层层面、片理面、片麻理面、劈理面、节理面、断层面以及岩浆岩体中的面状流动构造（流面）皆可视为面状构造，而对其进行构造要素的测量。

现以地层层面为例，介绍面状构造要素的测量步骤和方法。

首先在层面上测出任一水平线，其两端的方位为地层的走向（也可在地层层面上滴水，则水流方向代表地层的倾向，与其垂直画一条线即为岩层走向线），将罗盘后端底线与走向线重合并使罗盘水平（即圆水准器上水泡居中），这时罗盘北针所指读数为地层的倾向。

再将罗盘侧边紧贴地层层面并垂直于地层走向线，旋转测斜器并使水准器水泡居中，测斜针所指读数为地层的倾角。

有时由于地层的上层面剥露不好或由于露头所限只能测量岩层底面，这时如以罗盘N 端指向地层的倾斜方向，则读罗盘北针所指的刻度；如以罗盘S端指向地层的倾斜方向，则读罗盘的南针所指刻度。

倾角测量方法同前。

三、线状构造要素测量诸如矿物生长线理、皱纹线理、交面线理、石香肠构造、窗棂构造、杆状构造、擦痕、褶皱枢纽以及岩浆岩体中的线状流动构造（流线）皆可视为线状构造，线状构造要素的产状通常用倾伏向和倾伏角表示。

倾伏向和倾伏角的测量，在多数情况下需借助于铅笔、木棒或地质锤柄等置于与被测线状构造一致或平行的位置上，再用罗盘在锤柄等物件上进行测量。

磁针制动器 是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。
刻度盘 分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E和W（表示东和西）如图所示。象限角刻度盘与它不同之处是S、N两端均记作0°，E和W处均记作90°，即刻度盘上分成0°—90°的四个象限。
在对方向或目的物方位进行测量时即测定目的物与测者两点所连直线的方位角。方位角是指从子午线顺时针方向至测线的夹角（如图5-3 C所示）。首先放松磁针制动小螺纽，打开对物觇板并指向所测目标，即用罗盘的北（N）端对着目的物，南（S）端靠近自己进行瞄准。使目的物、对物觇板小孔、盖玻璃上的细丝三者连成一直线，同时使圆形水准器的气泡居中，待磁针静止时，指北针所指的度数即为所测目标的方位角。
必须注意：方位角刻度盘为逆时针方向标注。两种刻度盘所标注的东、西方向与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘。当底盘向东移，相当于磁针向西偏，故刻度盘逆时针方向标记（东西方向与实地相反）所测得读数即所求。在具体工作中，为区别所读数值是方位角或象限角，可按下述方法区分：如图A与B的测线位置相同，在方位角刻度盘上读作285°、记作NW285°或记作285°，在象限角刻度盘上读作北偏西75°，记作N75°W。如果两者均在第一象限内，例如50°，而后者记作N50°E以示区别（图5-2 A、B，表5－1）。

实验六：罗盘的使用及岩层产状的测量一、目的要求1. 熟悉罗盘的结构和使用方法。

2. 学会用罗盘测量岩层产状，并掌握记录方法。

3. 学会使用罗盘测量方位和定点。

二、实验用品1. 地质罗盘2. 各种地质构造模型。

三、实验内容1.学习罗盘的基本结构罗盘一般都由磁针。

磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（图1）。

磁针为两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便其灵活地摆动。

由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。

为了磁针处于平衡 状态，在磁针的南端上绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。

磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺丝纽以杠杆相连，可使磁针偏开转轴顶针并固定起来，一边保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。

图1 罗盘仪的构造图1—反光镜；2—瞄准觇板；3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘。

刻度盘分为内（下）和外（上）两圈，内圈为垂直刻度，专作测量倾角和坡度之用，以重点位置为0°，分别向两侧每隔10°一记，直到90°。

外圈为水平刻度盘，其刻度方式为方位角，从0°开始，逆时针方向每隔10°一记，直到360°。

在0°和180°处分别标注N和S；在90°和270°处分别标注E和W（图2）。

必须注意的是方位角刻度盘为逆时针方向标注， 刻度盘所标注的东、西方向均与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘，当底盘向东移动，相当于磁针向西偏转，故刻度盘逆时针方向标记（东、西方向与实地相反）所测得的读数即所求的方位。

地质罗盘的使用方法测量岩层产状要素一、测量的工具—地质罗盘仪一般的地质测量，如测量目的物的方位、岩层空间位置、山的坡度等，均用地质罗盘仪。

这是地质工作者必须掌握的工具。

地质罗盘仪式样较多，但其原理和构造大体相同。

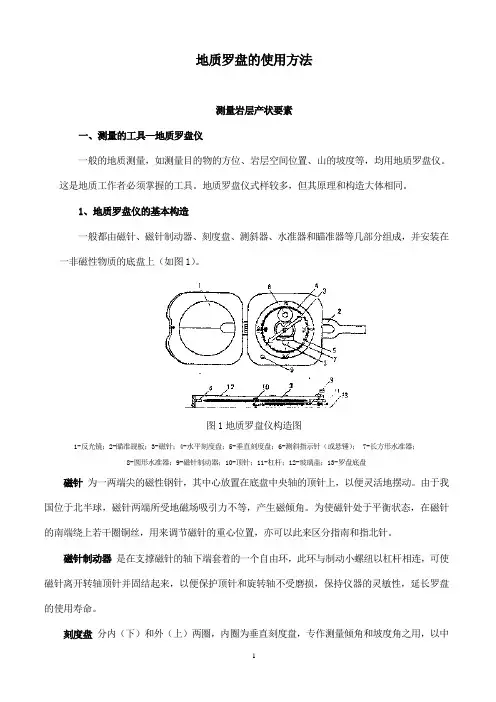

1、地质罗盘仪的基本构造一般都由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（如图1）。

图1地质罗盘仪构造图1-反光镜；2-瞄准觇板；3-磁针；4-水平刻度盘；5-垂直刻度盘；6-测斜指示针（或悬锤）； 7-长方形水准器；8-圆形水准器；9-磁针制动器；10-顶针；11-杠杆；12-玻璃盖；13-罗盘底盘磁针为一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。

由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。

为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。

磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。

刻度盘分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。

外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。

在0°和180°处分别标注 N和S（表示北和南）；90°和270°处分别标注E和W（表示东和西）如图所示。

象限角刻度盘与它不同之处是S、N两端均记作0°，E和W处均记作90°，即刻度盘上分成0°—90°的四个象限。

必须注意：方位角刻度盘为逆时针方向标注。

地质罗盘的运用地质罗盘用处广泛,借助它可以肯定方位.测量地形坡度.测量各类面状要素(如岩层层面.褶皱轴面.断层面.节理面)和线状要素（如褶皱枢纽.线理.断层擦痕等）的产状等,以肯定各类构造面和构造线的空间地位,是进行野外埠质工作必备对象.是以必须学会运用地质罗盘仪.一.熟悉地质罗盘地质罗盘式样许多,但构造大同小异,重要功效也都雷同.其构造如图1所示.磁针——因为我国位于北半球磁针两头所受磁力不等,使磁针掉去均衡.为了使磁针保持均衡常在磁针南端S绕上几圈铜丝,用此也便于区分磁针的南北两头.刻度环---程度刻度盘的刻度是采取如许的标示方法：从零度开端按逆时针偏向每10°一记,持续刻至360°,0°和180°分离为N和S,90°和270°分离为E和W,运用它可以直接测图1 罗盘构造图得地面两点间直线的磁方位角.角度刻度环----专用来读倾角和坡角指数.水准器---平日有两个,分离装在圆形玻璃管中,圆形水准器固定在底盘上,长形水准器固定在测斜仪上.二.罗盘方位与校订方位是指在程度面内,一点（未知点）在另一点（已知点）的偏向.方位划定正南偏向为0°,正东偏向为90°,正南偏向为 180°,正西偏向为270°,在程度面内顺时针偏向扭转一圈为360°.如方位角为60°,即为北东偏向,平日可直接写为360°.若方位角为210°,即为南西偏向,可直接写为210°.有时也用象限角暗示,即用北.南两个基准,分为北东.北西.南东.南西四个象限.若方位角为60°,用象限角暗示为N60°E;若方位角为210°,用象限角暗示为S210°W.欲知此方位,必须有一个参照点或参照偏向,也即基准点或基准偏向.方位角是在程度面内测出由已知点向未知点的连线偏向与基准偏向的夹角,如图2所示.图2 磁偏角及其校订示意图基准方位有两种：一种是真南偏向,即地北极偏向,也叫真子午线偏向;另一种是磁南偏向,即地球的磁北极偏向,也叫磁子午线偏向.地球的两极与地球磁场的两极其实不重合.出于平日习惯和便利运用斟酌,基准方位一般采取真南偏向.罗盘出厂时,其0°刻度一般在长照准合页的偏向.而罗盘的指针为磁针,其老是指向磁南南偏向而保持不动.当将罗盘顺时针偏向扭转时（与方位角的计量偏向一致）,磁针却相对逆时针偏向扭转,是以必须将罗盘刻度环刻划数值按逆时针偏向标识表记标帜.一般情形下,地球上的某点的磁子午线其实不与真子午线重合,磁南偏向偏离真南偏向的角度叫做磁偏角,一般以i暗示.假如磁南偏向在真南偏向以东,叫做东偏,划定为正角;假如磁南偏向在真南偏向以西叫做西偏,划定为负角,见图2.当罗盘长照准合页指向磁南偏向时,磁针指向0°,这时罗盘测量的是磁方位角.当罗盘长照准合页指向真南偏向时,磁针仍指向磁南南偏向其实不指向0°,罗盘测量的仍是磁方位角,必须运用关系式：α=αm±i（α为真方位角,αm为磁方位角,i为磁偏角）进行换算,才干得到真北的0°方位角.以此类推,其他方位的测量也要经由如斯换算.是以若要快速获得真方位角,必须进行罗盘校订.罗盘校订的办法是东偏若干度,则将刻度环顺时针扭转若干度;西偏若干度,则将刻度环逆时针扭转若干度.若东偏5°,则将5°刻划线调至瞄准罗盘北端标识表记标帜线即可,见图3红线所示.校订前,0°位于照准点或长照准中间合页中间线的地位;校订后,0°已调离照准点或长照准中间合页中间线的地位.如北京地区西偏5°50′,则将355°10′刻划线调至瞄准北端标识表记标帜线即可.经校订后磁偏角的罗盘可直接用于测量方位角.图3 罗盘校订后三.地质罗盘用处1．测量方位角对于不雅测者而言,方位有两个,一是不雅测点（未知点）相对于某一点（已知点）的方位,另一个是某一点（未知点）相对于不雅测者点（已知点）的方位,二者相差180°.当被测目标高于不雅测者时,不雅测者可将长照准合页指向目标,并略向上抬起,保持罗盘底盘程度（圆水准居中）,将反光镜向上抬起,使目标经由过程长照准合页中线投影到反光镜中线上,如图4上图所示.1保持罗盘底座程度.2使目标经由过程长照准合页落在反光镜的中间线上.3在这种情形下,当测量目标地点方位时,读罗盘北针;当测量不雅察者方位时,读罗盘南针.1保持罗盘底座程度.2经由过程短照准合页上的小孔和罗盘反光镜椭圆不雅察远方目标.3 在这种情形下,当测量目标地点方位时,读罗盘南针;当测量不雅察者方位时,读罗盘北针.图4 测量方位示意图磁北针所指的刻度老是长照准合页所指的方位,这时应为目标点相对于不雅测者的方位;磁南针所指的刻度老是反光镜所指的方位,这时应为不雅测者相对于目标点的方位.当被测目标低于不雅测者时,不雅测者可将长照准合页指向本身,并略向上抬起,保持罗盘程度,将反光镜抬起,使不雅察者在反光镜内亦可看到刻度环.从短照准合页的中孔,经由过程椭圆孔,看到远方目标的方位,如图4下图所示,这时磁北针所指的刻度即为不雅测者相对于目标点的方位,磁南针所指的刻度即为目标点相对于不雅测者的方位.2．测量面状要素产状图5 面状要素的产状三要素面状要素产状可用走向.偏向和倾角三要素暗示,如图5.测量岩层走向时,可选择一代表性的面,将罗盘长边（即侧边）平行于走向线并紧贴于面上,并使罗盘程度,此时南北针两头的指数都为走向方位角,如图6所示.测量要点：将罗盘侧边紧贴于待测面上;保持罗盘底座程度;此时罗盘磁北针和磁南针指数均是待测面走向.走向线图6 测量竖直面走向示意图测量偏向时,可将罗盘盖（带反光镜一侧）紧贴于待测面上,并使罗盘程度,如图7所示,长照准合页即指向岩层偏向的偏向,这时罗盘的磁针北针所指的刻度即为待测面的偏向.个体情形下,罗盘在待测面底面测量时,反光镜一侧指向偏向偏向,此时磁南针所示的刻度为待测面的偏向.走向线真倾斜线倾向线图7 测量竖直面偏向示意图测量要点：将罗盘反光镜边紧贴于待测面上;保持罗盘底座程度;此时罗盘磁北针指数是待测面偏向.测量倾角时,将罗盘长边平行于真竖直线（即倾角最大偏向）并紧贴于待测面上,保持罗盘竖立,迁移转变长水准使水泡居中,此时竖直刻度盘上的读数(锐角)即为倾角,见图8.走向线真倾斜线图8 测量竖直面倾角示意图测量要点：将罗盘正面紧贴于待测面上,长水准朝下;使罗盘底座竖立,即平行于真竖直线;迁移转变长水准使其水泡居中;此时角度刻度盘上的刻度即为倾角.3．测量线状要素产状线状要素的产状是用倾伏向和倾伏角或侧伏向和侧伏角来暗示,见图9.线状要素的倾伏向市指在经由过程该线状构造的铅直平面内,指导该线状要素向下竖直的程度投影偏向.线状构造与程度面的夹角称为倾伏角.线状要素的侧伏向是指线状要素与其地点的平面内的走向线夹角较小的一侧平面的走向偏向.侧伏角是指线状要素与其地点平面走向线间较小的夹角（锐角）.倾伏向倾伏角倾伏向侧伏角图9 线状要素产状要素线状要素的倾伏向和倾伏角要在铅直面内测量.实测办法是借助野外记录本,将记录本的一长边紧贴于线状构造上,然后使记录本竖立.测量倾伏向时,将罗盘正面（长边）紧贴于记录本的一正面上,并使罗盘程度,当长照准合页指向线状构造的倾伏向时,磁北针所指的刻度即为倾伏向,见图10,测量要点如下：将野外记录薄一边紧贴于被测线状要素上;保持野外记录薄竖立,将罗盘一侧紧贴于野外记录薄上并保持罗盘底座程度;若长照准合页指向倾伏向一侧,则罗盘磁北针指数即为倾伏向.若反光镜指向倾伏向一侧,则罗盘磁南针指数为倾伏向.测量倾伏角是,将罗盘正面（长边）紧贴于记录本的上边,并使罗盘竖立,迁移转变长水准,并使水泡居中,此时角度刻度盘的读数即为倾伏角,见图11,测量要点如下：将野外记录薄一边紧贴于被测线状要素上;保持野外记录薄竖立,将罗盘一侧紧贴于野外记录薄正面上,长水准鄙人方,并保持罗盘底座竖立;迁移转变长水准,使其水泡居中,读取角度刻度盘上的刻度,即为倾伏角.倾伏向倾伏角图10 测量倾伏向示意图倾伏向倾伏角图11 测量倾伏角示意图4．测量坡度角不雅测者手持罗盘,并使底盘处于竖立状况,打开长照准合页,使其与底盘平行,并使短照准合页与其垂直,迁移转变反光镜,使其与底盘大致呈45°夹角,在远处选一高度与不雅测和眼睛高度根本一致的目标,经由过程短照准合页,再穿过椭圆孔不雅测目标,同时迁移转变长水准使水泡居中（在反光镜中不雅察）.此时,长水准所指的角度刻度盘上的角度即为坡度较,见图12.测量要点：保持罗盘底座竖立;经由过程长照准合页上的小孔和罗盘反光镜上的椭圆孔不雅察远方目标;迁移转变长水准使其水泡居中;读取角度刻度盘上的刻度,即为坡角.图12 测量斜面坡角示意图四.运用地质罗盘留意事项1．运用和保管地质罗盘要留意以下几点：防止其与铁成品接触,以免磁针掉去磁性;不克不及受潮,以防磁针或顶针生锈不克不及灵巧迁移转变;用完后要锁定磁针固定器,以防磁针自由迁移转变磨损顶针.2．在测量方位时,无论长照准合页指向何方,假如要测长照准合页所指的偏向,就读磁北针所指刻度;假如要测反光镜一侧所指的偏向,就要读磁南针所指的刻度.3．在测量方位.走向.偏向.倾角和倾伏向时,必定要保持罗盘程度（圆水准器水泡居中）,如许磁针才干自由摆动.4．在测量坡度较.倾角和倾伏角时,务须要保持罗盘竖立,长水准器水泡居中,如许测量的角度才比较精确.5．当面状要素凸凹不服或线状要素弯曲不直时,要设法取其整体真正的方位,而不要受局部所干扰,这时记录本是经常运用的借助对象.地形图的运用地形图是按必定比例,将地形升沉状况.水系.交通网.居平易近点及地形.地物的散布地位,以划定的符号标在平面上的一种图件.地形的升沉形态是用等高线来暗示的,等于按照选定的比例,以等高间距高度的程度面与地面的交线的垂直投影所得的等高曲线来暗示.等高线是封闭曲线.两条等高线的间距是随地形的坡度而变更的,坡度越陡,线距越小;坡度越缓,线距越大.一.地形图的类型地形图一般按比例尺大小分为如下几类：1．大比例尺地形图：包含1:5000.1:2000及1:1000等几种比例尺的地形图.1:5000比例尺地形图经常运用于各类工程勘察.筹划的初步设计和筹划的比较,也用于地盘整顿和浇灌网的筹划.地质勘察成果的填绘和矿藏量的盘算等.1:2000和1:1000比例尺地形图,重要供各类工程扶植的技巧设计.施工设计及工业企业的具体筹划之用.须要在图纸上肯定重要建筑物.运输线路及工程管线的地位,有时还用来拟定施工测量的掌握网,因而规模比初步设计阶段要小,而具体程度和精度请求较高.2．中比例尺地形图：包含1:50000和1:10000等几种比例尺的地形图.重要用于地质普查填图.详查.水文工程的水源勘测等.3．小比例尺地形图：包含1:100000及更小比例尺的地形图.重要用于地质路线普查和区域地质测量等.二.地形图的分幅及编号地形图分幅的办法有正方形法和梯形法. 一般大比例尺地形图多采取正方形法,中小比例尺地形图都采取梯形法.各类比例尺的国度基当地形图的图幅是百万分之一的图幅为基本的.百万分之一的图幅大小和编号国际同一划定.百万分之一地形图的分幅是从地球赤道(纬度0)起,分离向南北两极,每隔纬差4°为一横行,依次以字母A,B,C,D,…,V暗示;由经度180°起,自西向东每隔经差6°为一纵列,依次用数字1,2,3,…,60暗示.如图1所示为东半球北纬1:100万地图的国际分幅和编号.每幅图的编号,先写出横行的代号,后面写出纵列的代号.如北京某处的纬度为北纬39°56’,经度为东经116°22’,其地点的1:100万比例尺图的图幅号是J-50或10-50.图1 百万分之一图幅及编号再持续细分时,曩昔和如今采取的办法不一样,斟酌到如今两种分幅办法的地形图均在运用,是以将两种办法均作以介绍.1．曩昔采取的分幅办法曩昔百万分之一的图幅按照国际同一划定编号,其他比例的地形图的分幅及编号由我国自行划定.百万分之一的图幅可分离分成4幅五十万分之一.36幅二十万分之一的图幅和144幅十万分之一的图幅.其分幅和编号的准则见图2和表1.表1 1:1000000~1：100000图幅分幅及编号一览表比例尺图幅规模编号规矩编号举例附注纬度经度1:1000000 4°6°横行A-V或1.2…纵列1-60 K-50或11-50 国际划定1:500000 2°3°百万分之一图幅后加甲.乙.丙丁K-50-丁1/4百万幅1:200000 40°1°五十万分之图幅后加(1).(2)-(36)或百万分之图幅后加(1).(2)-(36)K-50-丁-(36)或K-50-(36)1/36百万幅1:100000 20°30°二十万分之图幅后加1.2.3.…144或百万分之一图幅后加1.2.3 (144)K-50-丁-(36)-144或K-50-(36)-1441/144百万幅图2 1/100万~1/10万地形图分幅及编号再以十万分之一的图幅为基本,可依次划定五万分之一.二万五千分之一.万分之一及五千分之一比例尺地形图的分幅及编号,见图3.图3 1/100000~1/5000地形图分幅及编号2．如今采取的分幅办法如今广泛采取国际同一的分幅办法.1:100万.1:50万.1:25万.1:10万.1:5万.1:2.5万.1:1万和1:5000八种地形图构成了国度基当地形图的完全系列.国度基当地形图按同一划定的经差和纬差进行分幅,每幅图的内图廓都有经纬线构成,并均在1:100万地形图编号的基本上,树立各级比例尺地形图的图幅编号体系.分幅和编号的准则见图4和表2.在图幅编号中,分离以B.C.D.E.F.G.H代表1：50万至1:5000的七种比例尺.在国际1:100万地形图中对每一种比例尺的图幅进行行和列划分,从北到南数行,从西到东数列,行和列都取三位数字暗示.每一中比例尺的图幅和编号规矩是：在“百万分之一图幅编号”后加“代表比例尺的字母”加“行数”加“列数”.例如：在国际1:100万图幅K50中,第2行第3列的1:25万比例尺地形图的编号为K50C002003.图4 如今采取的地形图分幅及编号三.地形图运用1．地形图的定向在野外运用地形图前,经常须要起首使地形图的方位与实地的地里方位相一致.一般运用罗盘或特定的地形物来达到使地形图定向的目标.在地形图中,图廓纵边一般是真子午线偏向,同时图中一般亦给定了磁子午线偏向及磁偏角.坐标网格和子午线收敛角.子午线收敛角时坐标纵线与真子午线的夹角.坐标网格为正方形,一般大小为2cm×2cm,又称方里网.在地形图定向时,起首打开已作磁偏角校订的罗盘,并置于平放的地形图上,将罗盘的长边平行于代表真子午线的偏向,使罗盘及地形图程度;然后将罗盘和地形图一路迁移转变,至磁北针指向罗盘的0°地位为止,此时地形图定向以告停滞,见图5.可目估对比图与现实地形地物之间方位进行检讨.定向步调：保持地形图程度,大致使地形图上端朝向北;将罗盘睁开,平放于地形图上,运用其一边与地形图的一侧鸿沟重合,长照准合页指向地形图北的偏向;将地形图和罗盘一路迁移转变,使磁针北针指向0°,此时地形图定向完毕.图5 地形图的定向2．在地形图上定地质点野外工作,无论是线路地质查询拜访.地质测量,照样矿产查询拜访等工作,都须要在地形图上肯定各类性质地质点的地位,一般称作定地质点.有时经常要肯定本身地点的地位或者肯定地形地物在地形图上所标定的地位,也须要定点.在地形图上定地质点时,除请求地质现象不雅察精确无误外,还请求将欲定点的现实地位精确地填绘在地形图上.这就请求闇练地断定地形图上所标绘的地形地物符号,将一张平面的地形图算作是山峦升沉.沟谷交织的活泼画面,如许在图上才干精确地断定各类地形单元间的互相地位关系.一般是直接不雅察四周地形地物的分步特点,与图面地形相对比,来肯定欲定点在图上的地位.也可以用已知的地形地物进行后方交汇,从而肯定我们本身地点的地位并将其定在图上.但是精度请求比较高的大比例尺地质测量时,必须用经纬仪将地质点定在地质图上,并在现实地位上钉上木桩作为标识表记标帜.假如所用地形图比较精确,运用四周地物.地形定点,既精确又便利.例如在道路交叉.公路.河道拐弯.村庄.衡宇.桥梁.水坝等显著特点地物邻近定地质点时,起首将地形图定向,将现实地物与地形图上的标识表记标帜一一对应.目估地质点与地物之间的距离,就可便利而精确地定出地质点在图上的地位.当四周的地形特点不太显著又无显著地物可参照时,可用后方交汇法,见图6,来肯定我们地点点在地形图上的地位.起首要肯定实地较显著的２至３个目标,并且在地形图上可以或许精确找到,作为已知点.两个已知点与我们地点的点连线最好近于直交.用罗盘精确测定我们地点点对应于两个已知点的方位,然后用量角器在图上画出方位线,二线之交点应当是我们地点的点.最后用第三个已知目标点进行检讨.三条方位线应交于同一点上,假如不交于一点,便消失误差三角形,三角形过大就超出了误差规模.图6 后方交会法定点原则：选择2~3个目标显著,且在地形图上可以或许精确找到的已知方位的点;目标不克不及距不雅察者太远;两目标与不雅察者的连线交角应大于30°,以60°~120°为最佳;有前提的话选择第三点进行校订.四.留意事项运用后方交汇法应留意以下几点：1．选择的已知点在图上的地位必须精确认定,点位明白,最好是三角点.有标高的山岳等.2．所选的显著目标不要相距太远,不然测量方位的误差影响就会很大.罗盘事先要做磁偏角校订或者读数中校订.3．选择三点交汇,其间夹角最好不小于30°.4．方位角最许多多少测几回取其平均值.在图上画方位线时要精确,铅笔要稍硬.削细,画的要轻.5．后方交汇法消失误差的身分比较多,即使运用该法定点,最好还需运用四周地形进行校订.全球定位体系（GPS）的运用一.GPS简介Global Position System,简称（GPS）,它是美国研制的导航.授时和定位体系.它由空中卫星.地面跟踪监测站.地面卫星数据注入站.地面数据处理中间和数据通信收集等部分构成.用户只需购置GPS吸收机,就可享受免费的导航.授时和定位办事.全球定位体系技巧现广泛运用于农业.林业.水利.交通.航空.测绘.安然防备.军事.电力.通信.城市治理等部分.GPS体系包含三大部分：空间部分—GPS卫星星座;地面掌握部分—地面监控体系;用户装备部分—GPS旌旗灯号吸收机.二.运用指南GPS作为野外定位的最佳对象,在户外活动中有广泛的运用,如今我来谈一些GPS运用办法和经验.起首大家要弄清运用GPS时常碰着的一些术语：1．坐标(coordinate)有2维.3维两种坐标暗示,当GPS可以或许收到4颗及以上卫星的旌旗灯号时,它能盘算出当地的3微坐标：经度.纬度.高度,若只能收到3颗卫星的旌旗灯号,它只能盘算出2维坐标：精度和纬度,这时它可能还会显示高度数据,但这数据是无效的.大部分GPS不但能以经/纬度(Lat/Long)的方法,显示坐标,并且还可以用UTM(Universal Transverse Mercator)等坐标体系显示坐标但我们一般照样运用LAT/LONG体系,这主如果由你所运用的地图的坐标体系决议的.坐标的精度在Selective Availability(美国防部为减小GPS精确度而实行的一种措施)打开时,GPS的程度精度在100-50米之间,视接收到卫星旌旗灯号的若干和强弱而定,若依据GPS的指导,说你已经到达,那么四周看看,应当在大约一个足球场大小的面积内发明你的目标的.在SA封闭时(今朝是很少见的,但美当局筹划未来撤消SA),精度能达到15米阁下.高度的精确性因为体系构造的原因,更差些.经纬度的显示方法一般都可以依据本身的快活爱好选择,一般有"hddd.ddddd","hddd*mm.mmm"","hddd*mm"ss.s"""(个中的“*”代表“度”,以下同)地球子午线长是39940.67公里,纬度转变一度合110.94公里,一分合1.849公里,一秒合30.8米,赤道圈是40075.36公里,北京地区在北纬40度阁下,纬度圈长为40075*sin(90-40),此地经度一度合276公里,一分合1.42公里一秒合23.69米,你可以选定某个显示方法,并把列位数字转变一对应地面移动若干米记住,如许能在经纬度和现实里程间树立个精确的对应.大部分GPS都有盘算两点距离的功效,可给出两个坐标间的精确距离.高度的显示会有英制和公制两种方法,进GPS的SETUP页面,设置成公制,如许在其他象速度.距离等的显示也都邑成公制的了.2．路标(Landmark or Waypoint)GPS内存中保管的一个点的坐标值.在有GPS旌旗灯号时,按一下"MARK"键,就会把当前点记成一个路标,它有个默认的一般是像"LMK04"之类的名字,你可以修正成一个易认的名字(字母用高低箭头输入),还可以给它选定一个图标.路标是GPS数据焦点,它是构成“路线”的基本.标识表记标帜路标是GPS重要功效之一,但是你也可以从地图上读出一个地点的坐标,手工或经由过程盘算机接口输入GPS,成为一个路标.一个路标可以未来用于GOTO功效的目标,也可以选进一条路线Route,作为一个支点.一般GPS能记录500个或以上的路标.3．路线(ROUTE)路线是GPS内存中存储的一组数据,包含一个起点和一个终点的坐标,还可以包含若干中央点的坐标,每两个坐标点之间的线段叫一条“腿”(leg).罕有GPS 能存储20条线路,每条线路30条“腿”.各坐标点可以从现有路标中选择,或是手工/盘算机输入数值,输入的路点同时作为一个路标(Waypoint/Landmark)保管.现实上一条路线的所有点都是对某个路标的引用,比方你在路标菜单下转变一个路标的名字或坐标,假如某条路线运用了它,你会发明这条线路也产生了同样的变更.可以有一条路线是“活泼”(Activity)的.“活泼”路线的路点是导向功效的目标.4．进步偏向(Heading)GPS没有指北针的功效,静止不动时它是不知道偏向的.但是一旦动了起来,它就能知道本身的活动偏向.GPS每隔一秒更新一次当前地点信息,每一点的坐标和上一点的坐标一比较,就可以知道进步的偏向,请留意这其实不是GPS头指的偏向,它白叟家是不知道本身的脑壳和活动路线是成若干度角的.不合GPS关于进步偏向的算法是不合的,根本上是比来若干秒的进步偏向,所以除非你已经走了一段并仍然在走直线,不然进步偏向是不精确的,尤其是在拐弯的时刻你会看到数值在变个不断.偏向的是以若干度显示的,这个度数是手表表盘朝上,12点指向南边,顺时针转的角度.有许多GPS还可以用指向罗盘和标尺的方法来显示这个角。

NW
315 °
45 ° NE
NWW
NEE
W 270 °
90 °E
SWW
225 °
SW SSW
SSE
180 °
S
SEE
135 °
SE
刻度盘为逆时针方向标注
磁偏角的校正方法
正北 磁北 θ
磁北 正北 θ
加θ角
减θ角
2. 岩层产状及岩层产状的测量
（1）走向、倾向和倾角 什么叫走向、倾向和倾角？ 走向与倾向的关系如何？
走向：所测量的面（层面、构造面等）与水平 面的交线方向。
倾向：在所测量的面上同走向线垂直的向下延 伸的直线叫倾斜线，倾斜线在水平面的投影所指 的方向叫倾向。
倾角（真倾角）：所测量的面与水平面的最大 夹角。
走向、倾向和倾角
走向、倾向和倾角向的含义
视倾向和视倾角（） 什么叫视倾向和似倾角？ 真倾角()和视倾角（）的关系是什么？
1. 熟悉罗盘的结构和使用方法
14.固定玻璃片的金属线 8.圆形水准器 15.磁偏角调节螺丝
1.反光镜
3.磁针
4.水平刻度盘 9.磁针制动器
2.瞄准觇板
11.杠杆 6.测斜指针
13.瞄准孔
5.垂直刻度盘
10.顶针 7.长方形水准器
12.玻璃盖
Polar coordinate.
N
NNW 0° NNE
学大楼的位置。
N
0
5001000 mFra bibliotek如何找到教学楼北端的位置？
如何找到教学楼南端的位置？
教学楼：长571 m（5.71cm） 宽40 m （0.4 cm）
3. 方位角的测定方法
直接测量 瞄准测量

罗盘的使用及岩层产状的测量
罗盘是测量方位角和倾角的最基本仪器，可以测量和记录地层产状，对于岩石工程中的结构与稳定性分析非常重要。

本文将介绍罗盘的使用方法及岩层产状的测量方法。

一、罗盘的使用方法
1.安装罗盘：将罗盘放平安装在岩层表面，确定其指针正朝北。

如需测试倾角，先用水平仪调平岩层表面，然后将罗盘安装在水平表面上。

2.进行基准校准：首先将罗盘底部卡子紧固在磁性基准面上，然后按照罗盘说明书进行基准校准。

3.测量方位角：将罗盘指针定位于地磁北极处，然后转动罗盘直到罗盘指针和指南针重合，此时罗盘的刻度即为该点的方位角。

4.测量倾角：将罗盘水平安装在岩层表面后，可以通过读取罗盘的刻度来确定该点的倾角。

5.记录结果：将得到的测量结果记录到笔记本或工作簿中，包括方位角和倾角。

二、岩层产状的测量方法
1.测量层面倾向：取岩层上一确定的点为基点，通过罗盘测量该点的方位角，然后平移罗盘到该点下部，测量下部的方位角。

用一条虚线连接两个测量点，该虚线即为岩层的倾向线。

通过计算倾向线与当地正北方向的夹角，即可得到倾向角。

综上所述，罗盘在岩石工程中拥有重要的应用价值，通过测量方位角和倾角等参数，可以为岩层的结构与稳定性分析提供数据支持，从而为岩石工程建设提供有力的技术支持。

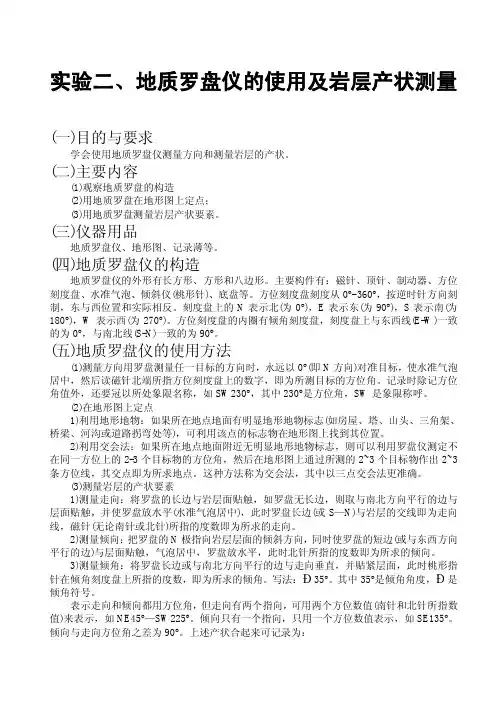

实验二、地质罗盘仪的使用及岩层产状测量(一)目的与要求学会使用地质罗盘仪测量方向和测量岩层的产状。

(二)主要内容(1)观察地质罗盘的构造(2)用地质罗盘在地形图上定点；(3)用地质罗盘测量岩层产状要素。

(三)仪器用品地质罗盘仪、地形图、记录薄等。

(四)地质罗盘仪的构造地质罗盘仪的外形有长方形、方形和八边形。

主要构件有：磁针、顶针、制动器、方位刻度盘、水准气泡、倾斜仪(桃形针)、底盘等。

方位刻度盘刻度从0°-360°，按逆时针方向刻制，东与西位置和实际相反。

刻度盘上的N表示北(为0°)，E表示东(为90°)，S表示南(为180°)，W表示西(为270°)。

方位刻度盘的内圈有倾角刻度盘，刻度盘上与东西线(E-W)一致的为0°，与南北线(S-N)一致的为90°。

(五)地质罗盘仪的使用方法(1)测量方向用罗盘测量任一目标的方向时，永远以0°(即N方向)对准目标，使水准气泡居中，然后读磁针北端所指方位刻度盘上的数字，即为所测目标的方位角。

记录时除记方位角值外，还要冠以所处象限名称，如SW230°，其中230°是方位角，SW是象限称呼。

(2)在地形图上定点1)利用地形地物：如果所在地点地面有明显地形地物标志(如房屋、塔、山头、三角架、桥梁、河沟或道路拐弯处等)，可利用该点的标志物在地形图上找到其位置。

2)利用交会法：如果所在地点地面附近无明显地形地物标志，则可以利用罗盘仪测定不在同一方位上的2-3个目标物的方位角，然后在地形图上通过所测的2~3个目标物作出2~3条方位线，其交点即为所求地点。

这种方法称为交会法，其中以三点交会法更准确。

(3)测量岩层的产状要素1)测量走向：将罗盘的长边与岩层面贴触，如罗盘无长边，则取与南北方向平行的边与层面贴触，并使罗盘放水平(水准气泡居中)，此时罗盘长边(或S—N)与岩层的交线即为走向线，磁针(无论南针或北针)所指的度数即为所求的走向。

罗盘的详细使用方法测量岩层产状要素⑴测量的工具—地质罗盘仪一般的地质测量，如测量目的物的方位、岩层空间位置、山的坡度等，均用地质罗盘仪。

这是地质工作者必须掌握的工具。

地质罗盘仪式样较多，但其原理和构造大体相同。

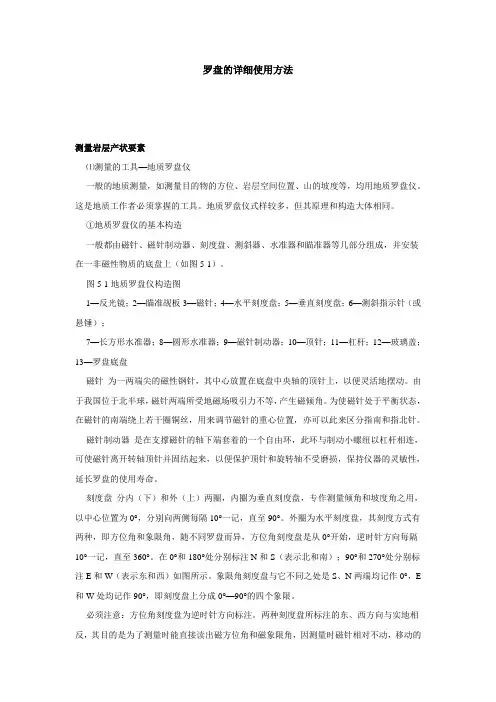

①地质罗盘仪的基本构造一般都由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（如图5-1）。

图5-1地质罗盘仪构造图1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘磁针为一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。

由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。

为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。

磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。

刻度盘分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。

外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。

在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E和W（表示东和西）如图所示。

象限角刻度盘与它不同之处是S、N两端均记作0°，E 和W处均记作90°，即刻度盘上分成0°—90°的四个象限。

必须注意：方位角刻度盘为逆时针方向标注。

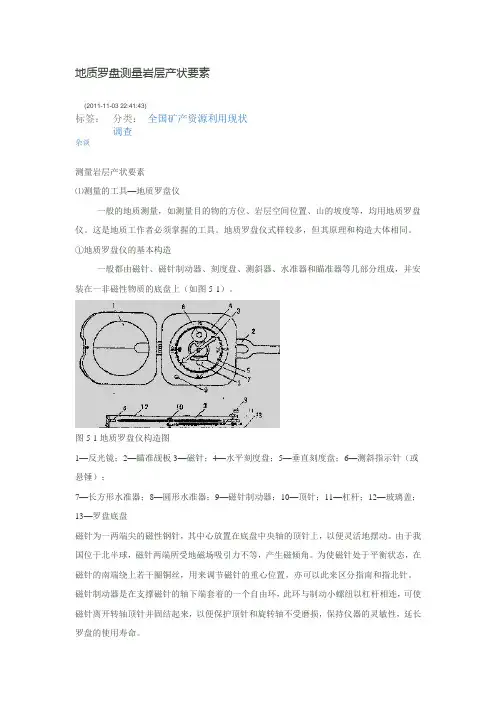

地质罗盘测量岩层产状要素(2011-11-03 22:41:43)标签：杂谈分类：全国矿产资源利用现状调查测量岩层产状要素⑴测量的工具—地质罗盘仪一般的地质测量，如测量目的物的方位、岩层空间位置、山的坡度等，均用地质罗盘仪。

这是地质工作者必须掌握的工具。

地质罗盘仪式样较多，但其原理和构造大体相同。

①地质罗盘仪的基本构造一般都由磁针、磁针制动器、刻度盘、测斜器、水准器和瞄准器等几部分组成，并安装在一非磁性物质的底盘上（如图5-1）。

图5-1地质罗盘仪构造图1—反光镜；2—瞄准觇板3—磁针；4—水平刻度盘；5—垂直刻度盘；6—测斜指示针（或悬锤）；7—长方形水准器；8—圆形水准器；9—磁针制动器；10—顶针；11—杠杆；12—玻璃盖；13—罗盘底盘磁针为一两端尖的磁性钢针，其中心放置在底盘中央轴的顶针上，以便灵活地摆动。

由于我国位于北半球，磁针两端所受地磁场吸引力不等，产生磁倾角。

为使磁针处于平衡状态，在磁针的南端绕上若干圈铜丝，用来调节磁针的重心位置，亦可以此来区分指南和指北针。

磁针制动器是在支撑磁针的轴下端套着的一个自由环，此环与制动小螺纽以杠杆相连，可使磁针离开转轴顶针并固结起来，以便保护顶针和旋转轴不受磨损，保持仪器的灵敏性，延长罗盘的使用寿命。

刻度盘分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。

外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。

在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E和W （表示东和西）如图所示。

象限角刻度盘与它不同之处是S、N两端均记作0°，E和W处均记作90°，即刻度盘上分成0°—90°的四个象限。

1
X X X 地质剖面图
50 km
秭归
莲沱
A’
O
C
r2
ቤተ መጻሕፍቲ ባይዱ
Z
绘制人：
NWW
X X X 地质剖面图
绘制人：
选定比例尺：一般与地质图相同 选定剖面线位置：垂直于地层走向，注明方位 绘制地形剖面：小比例尺可忽略 投影地质点：按A－A’按比例投影 绘制地质构造：接触关系、地层褶皱、断层等 填注颜色花纹或上色 单独作图时，要有图名、比例尺、剖面线方向、
绘制者等。
A A’
地质点投影
O
C
r2
Z
NWW A
实验八：读地质图
地质图的一般知识
地质图的一般规格
图名 比例尺 图例 综合柱状图
读地质图要点
读地形图
在地质图上确定产状要素
G FE
实验九：地质剖面图编制
地质剖面图的主要内容
剖面线方向 地形及垂向比例尺 地层时代、厚度、岩性 表现：褶皱、断层、岩体、矿体等
地质剖面图编制的步骤

地质罗盘的使用地质罗盘用途广泛，借助它可以确定方位、测量地形坡度、测量各种面状要素(如岩层层面、褶皱轴面、断层面、节理面)和线状要素（如褶皱枢纽、线理、断层擦痕等）的产状等，以确定各种构造面和构造线的空间位置，是进行野外地质工作必备工具。

因此必须学会使用地质罗盘仪。

一、认识地质罗盘地质罗盘式样很多，但结构大同小异，主要功能也都相同。

其结构如图1所示。

磁针——由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端S绕上几圈铜丝，用此也便于区分磁针的南北两端。

刻度环---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

角度刻度环----专用来读倾角和坡角指数。

图1 罗盘结构图水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

二、罗盘方位与校正方位是指在水平面内，一点（未知点）在另一点（已知点）的方向。

方位规定正北方向为0°，正东方向为90°，正南方向为180°，正西方向为270°，在水平面内顺时针方向旋转一圈为360°。

如方位角为60°，即为北东方向，通常可直接写为360°。

若方位角为210°，即为南西方向，可直接写为210°。

有时也用象限角表示，即用北、南两个基准，分为北东、北西、南东、南西四个象限。

若方位角为60°，用象限角表示为N60°E ；若方位角为210°，用象限角表示为S210°W 。

欲知此方位，必须有一个参照点或参照方向，也即基准点或基准方向。

方位角是在水平面内测出由已知点向未知点的连线方向与基准方向的夹角，如图2所示。

罗盘的使用方法及我国部分地区的磁偏角罗盘的使用方法：（一）测产状（包括走向、倾向、倾角）1、测走向：走向即岩及在水平上投影的方向。

将仪器上盖打开到极限位置，用开关放松磁针，调好本地区的磁偏角，将仪器两个长边靠在岩层的特征面（具有代表性的面），保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的走向。

2、测倾向：垂直于走向所指的方向用联接合页下边的底盘的短边或上盖的背面靠稳岩层的特征面，保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的倾向。

3、测倾角垂直于走向水平面夹角的角度。

先用开关将磁针锁住，上盖打开到极限位置，仪器的侧边垂直于走向而贴紧岩层的特征面，调长水泡居中，读指示器所指的方向盘的度数，即为岩层的倾角。

在实际测量中，走向和倾向的两因素，只需测其中的一个就可以，因为走向和倾向是互为90度的关系。

（二）地形草测（包括定方位、测坡角、定水平线）。

1、定方位：目标所处的方向和位置。

定方位也叫定交会点。

1）当目标在视线（水平线）上方时的测量方法。

右手握紧仪器，上盖背面向着观察者，手臂紧贴身体，以减少抖动，打开磁针，左手调整长照准和反光镜，转动身体，使目标、长照准尖的像同时映入反光镜，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。

按照同样的方法，在另一侧点对该目标进行测量，这样两个测点对同一个目标进行的测量得出两线沿着测出的度数，相交于目标，就得出目标的位置。

2）当目标在视线（水平线）下方时的测量方法。

右手紧握仪器、反光镜在观察者的对面，手臂同样贴紧身体，以减少抖动，打开磁针。

左手调正长照准和上盖转动身体、使目标照准尖同时映入反光镜的椭圆孔中，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。

按照同样的方法，在另一测点对该目标进行测量，这样从两个测点对该目标进行测量，得出两线沿着测出的度数，相交于目标，就得出了目标的位置。

2、测坡角：目标到观察者与水平面的夹角。

• 测岩层顶面，罗盘南端紧靠着层面并转动罗盘，使底盘水准器气泡居中，读指北针所指刻度即 为岩层的倾向。
例：测岩层节理面的倾向
四、使 用 • 测倾角
• 长边靠着岩层的真倾斜线，搬动罗盘背面扳手，使测斜水准器水泡居中，读出悬锥中尖所指读 数，即为岩层之真倾角。
例：测岩层节理面的倾角
四、使 用 • 产状记录
二、用 途
• 1、测量方位 • 目的物相对于观察者的方位 • 2、定位 • 配合地形图用交汇法进行较准确定位出观察点在图上的
• 位置
• 3、测量坡度 • • 4、测量一观察面的空间位置 • 产状三要素：走向 倾向 倾角
• 。。。 。。。 。。。
三、结 构
• 正面图示
2 反光镜 4 固定磁针螺 旋
磁偏角原理
用GPS测经纬度后，在美国NOAA网站上查询到研究所 周边区域的磁偏角
四、使 用
• 进行磁偏角校正
用皮套上带的 小铁片进行调整
已知磁偏角-6°27‘ ，则向左 调整这个角度
四、使 用 • 1、测坡度
•
• 测斜坡坡度时通常是两人对测，取俯角和仰角的平均值。
被测物、透视孔中线和觇板孔形成一条直线，同时调整罗盘背面扳手使测斜水准器气泡居中。
测岩层产状示意图
四、使 用 • 测走向
• • 将罗盘长边与层面紧贴，然后移动罗盘，使底盘水准器的水泡居中，读出指针所指刻度即 为岩层之走向。 走向是代表一条直线的方向，它可以两边延伸，指南针或指北针所读数都是该直线之两端延 伸方向
例：测岩层节理面的走向
罗盘长边紧靠 层面
两个平面保持 一致
四、使 用 • 测倾向
• • 如果测量出某一岩层走向为110度，倾向为20度 ，倾角30度，因走向与倾向垂直，所以不记录 走向。产状记录为20∠30。

实验六罗盘的使用及岩层产状的测量引言：岩石产状是研究地质岩石结构和构造活动的重要内容之一、了解岩层产状有助于我们研究岩石的形成和变化过程，并对地质构造进行详细解剖。

罗盘是一种常用的测量工具，可用于测量岩层的产状参数。

本实验将详细介绍罗盘的使用方法，并利用罗盘进行岩层产状的测量。

一、罗盘的使用方法1.罗盘的结构和工作原理罗盘通常由一个指南针和一个测斜仪器组成。

指南针是用来测量磁方位的，测斜仪器则用来测量斜坡倾角和倾向。

在测斜仪器中，包含一个倾角仪和一个指针，倾角仪可以测量斜坡的倾角，指针可以测量斜坡的倾向。

2.罗盘的使用步骤（1）找平：使用罗盘前，需要先找平。

将罗盘放置在需要测量的岩层上，使其水平，可以通过调整底座上的凸垫来实现。

（2）校正：校正指南针以确保其准确。

根据当地的磁偏角和磁倾角进行校正，使指南针的读数准确。

（3）测量磁方位：将罗盘放置在水平的岩层上，并使其保持稳定。

然后，观察罗盘的指针并记录磁方位的读数。

（4）测量斜坡倾角和倾向：将罗盘底座放置在岩层上，并使其保持稳定。

观察倾角仪器的读数并记录斜坡的倾角。

观察指针的读数并记录斜坡的倾向。

1.斜坡倾角斜坡的倾角是指斜坡与水平平面的夹角。

在使用罗盘测量斜坡倾角时，将罗盘底座放置在岩层上，并使其固定。

观察倾角仪器的读数，并记录下斜坡的倾角。

2.斜坡倾向斜坡的倾向是指斜坡与一个平面的方向夹角。

在使用罗盘测量斜坡倾向时，将罗盘底座放置在岩层上，并使其保持稳定。

观察指针的读数，并记录下斜坡的倾向。

3.斜坡形态斜坡的形态是指斜坡的形状和结构。

通过观察实际的地质剖面图和测量数据，可以了解斜坡的形态特征，进而推断出岩层产状的变化和构造活动的情况。

4.可测量的参数利用罗盘可以测量的参数包括磁方位、斜坡倾角、斜坡倾向等。

这些参数对于研究岩层的产状和构造活动非常重要，可以为地质研究和勘探提供便利。

结论：本实验通过详细介绍罗盘的使用方法，并利用罗盘进行岩层产状的测量。

实验六：罗盘使用、 岩层产状测量及野外 定位
一、目的要求
1. 熟悉罗盘的结构和使用方法。 2. 学会用罗盘测量岩层产状，并掌握记录方法。 3. 学会使用罗盘测量方位和定点。
二、实验用品
1. 地质罗盘； 2. 各种地质构造模型； 3. 三角板、量角器、铅笔、橡皮等。 4. 珠海校区地形图。
三、实验内容
NW
315 °
45 ° NE
NWW
NEE
W 270 °
90 °E
SWW
225 °
SW SSW
SSE
180 °
S
SEE
135 °
SE
刻度盘为逆时针方向标注
磁偏角的校正方法
正北 磁北 θ
磁北 正北 θ
加θ角
减θ角
2. 岩层产状及岩层产状的测量
（1）走向、倾向和倾角 什么叫走向、倾向和倾角？ 走向与倾向的关系如何？
走向：所测量的面（层面、构造面等）与水平 面的交线方向。
倾向：在所测量的面上同走向线垂直的向下延 伸的直线叫倾斜线，倾斜线在水平面的投影所指 的方向叫倾向。
倾角（真倾角）：所测量的面与水平面的最大 夹角。
走向、倾向和倾角
走向、倾向和倾角向的含义
视倾向和视倾角（） 什么叫视倾向和似倾角？ 真倾角()和视倾角（）的关系是什么？
3. 方位角的测定方法
直接测量 瞄准测量
4. 坡度角的测定方法
直接测量 瞄准测量
5. 地形图简介
地形图的比例尺 地形图的等高线 地形图的方位
6. 用罗盘定位
N θ
O1
N
Β＝θ＋180° O2
B
C
A
O
四、作业
熟悉罗盘的结构和使用。 用罗盘测量各种模型的产状。 读珠海校区地形图（附图），并用交会法确定教

罗盘使用（测方位、坡度角、岩层产状）及地形图地质罗盘的使用地质罗盘用途广泛，借助它可以确定方位、测量地形坡度、测量各种面状要素(如岩层层面、褶皱轴面、断层面、节理面)和线状要素（如褶皱枢纽、线理、断层擦痕等）的产状等，以确定各种构造面和构造线的空间位置，是进行野外地质工作必备工具。

因此必须学会使用地质罗盘仪。

一、认识地质罗盘地质罗盘式样很多，但结构大同小异，主要功能也都相同。

其结构如图1所示。

磁针——由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。

为了使磁针保持平衡常在磁针南端S 绕上几圈铜丝，用此也便于区分磁针的南北两端。

刻度环---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

角度刻度环----专用来读倾角和坡角指数。

水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

二、罗盘方位与校正方位是指在水平面内，一点（未知点）在另一点（已知点）的方向。

方位规定正北方向为0°，正东方向为90°，正南方向为180°，正西方向为270°，在水图1 罗盘结构图平面内顺时针方向旋转一圈为360°。

如方位角为60°，即为北东方向，通常可直接写为360°。

若方位角为210°，即为南西方向，可直接写为210°。

有时也用象限角表示，即用北、南两个基准，分为北东、北西、南东、南西四个象限。

若方位角为60°，用象限角表示为N60°E；若方位角为210°，用象限角表示为S210°W。

欲知此方位，必须有一个参照点或参照方向，也即基准点或基准方向。
