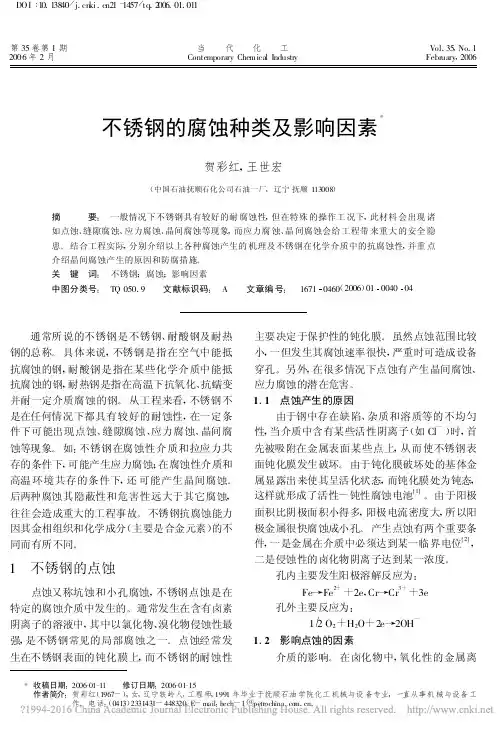

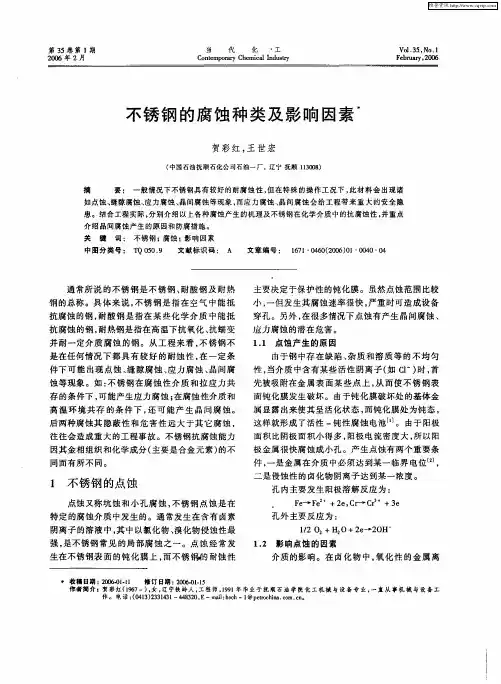

不锈钢的腐蚀种类及影响因素_贺彩红

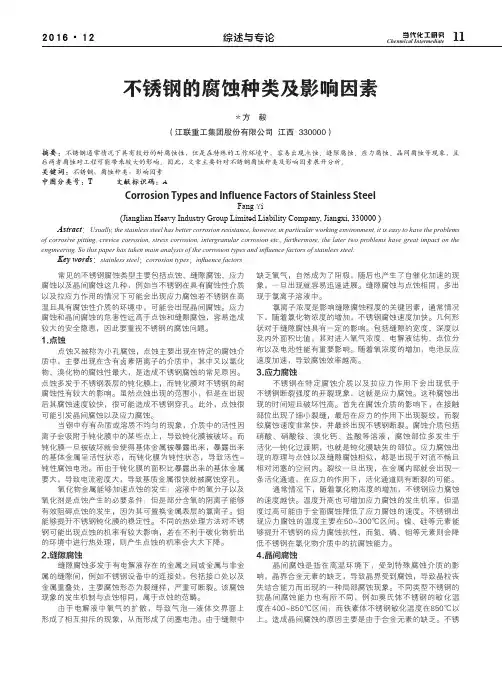

Chenmical Intermediate当代化工研究2016·1211综述与专论不锈钢的腐蚀种类及影响因素＊方　毅（江联重工集团股份有限公司 江西 330000）摘要：不锈钢通常情况下具有较好的耐腐蚀性，但是在特殊的工作环境中，容易出现点蚀、缝隙腐蚀、应力腐蚀、晶间腐蚀等现象，且后两者腐蚀对工程可能带来较大的影响。

因此，文章主要针对不锈钢腐蚀种类及影响因素展开分析。

关键词：不锈钢；腐蚀种类；影响因素中图分类号：T 文献标识码：ACorrosion Types and Influence Factors of Stainless SteelFang Y i(Jianglian Heavy Industry Group Limited Liability Company, Jiangxi, 330000 )Astract ：Usually, the stainless steel has better corrosion resistance, however, in particular working environment, it is easy to have the problemsof corrosive pitting, crevice corrosion, stress corrosion, intergranular corrosion etc., furthermore, the later two problems have great impact on the engineering. So this paper has taken main analysis of the corrosion types and influence factors of stainless steel.Key words ：stainless steel ；corrosion types ；influence factors常见的不锈钢腐蚀类型主要包括点蚀、缝隙腐蚀、应力腐蚀以及晶间腐蚀这几种，例如当不锈钢在具有腐蚀性介质以及拉应力作用的情况下可能会出现应力腐蚀若不锈钢在高温且具有腐蚀性介质的环境中，可能会出现晶间腐蚀。

不锈钢腐蚀分类（原创版）目录一、引言二、不锈钢的定义和特性三、不锈钢的腐蚀分类1.化学腐蚀2.电化学腐蚀3.机械腐蚀四、不锈钢的防腐措施五、结论正文【引言】不锈钢是一种具有较高耐腐蚀性的合金材料，广泛应用于建筑、化工、医疗等领域。

然而，在不同的环境和条件下，不锈钢仍然可能出现腐蚀现象。

因此，了解不锈钢的腐蚀分类及其防治措施十分重要。

【不锈钢的定义和特性】不锈钢是指在一定条件下能抵抗腐蚀的一种高合金钢。

它主要由铁、铬、镍等元素组成，具有以下特性：1.铬含量一般在 12% 以上，镍含量可在 8% 以上。

2.具有较高的耐腐蚀性，尤其在氧化性环境中表现出良好的耐蚀性能。

3.具有较好的抗氧化性、耐磨性和高温性能。

【不锈钢的腐蚀分类】不锈钢的腐蚀主要分为以下三类：1.化学腐蚀化学腐蚀是指在不锈钢表面与化学介质直接发生化学反应，导致不锈钢表面出现腐蚀现象。

这种腐蚀通常发生在高温、高浓度的化学介质中。

2.电化学腐蚀电化学腐蚀是指在不锈钢表面形成原电池，导致电极间的电位差使不锈钢表面发生腐蚀。

这种腐蚀通常发生在含有电解质的环境中，如海水、淡水等。

3.机械腐蚀机械腐蚀是指在不锈钢表面因受到机械作用而产生的腐蚀。

这种腐蚀通常发生在不锈钢表面受到磨损、疲劳、脱落等损伤的情况下。

【不锈钢的防腐措施】为了防止不锈钢的腐蚀，可以采取以下措施：1.选择合适的不锈钢材料。

根据使用环境和介质的特性，选择具有较高耐腐蚀性的不锈钢材料。

2.表面处理。

对不锈钢表面进行喷涂、涂层、钝化等处理，以提高其耐腐蚀性能。

3.设计合理的结构。

避免不锈钢在不利环境下使用，减少腐蚀介质与不锈钢的接触。

4.定期检查和维护。

定期对不锈钢设备进行检查和维护，及时发现和处理腐蚀问题。

不锈钢的腐蚀汇总不锈钢是一种具有抗腐蚀性能的金属材料，但并不意味着它永远不会受到腐蚀。

不锈钢的腐蚀主要分为表面腐蚀和晶间腐蚀两种类型。

下面将对不锈钢的腐蚀进行汇总。

1.表面腐蚀：表面腐蚀是指不锈钢表面出现的腐蚀现象，主要包括以下几种形式：(1)点蚀腐蚀：在不锈钢表面出现点状或局部蚀坑，造成表面粗糙或凹凸不平。

(2)划痕腐蚀：在不锈钢表面被金属或硬物划伤后，形成划痕，并容易导致腐蚀。

(3)斑点腐蚀：不锈钢表面产生颜色斑点，造成局部腐蚀。

(4)锈斑：不锈钢表面出现红褐色污渍，这是由于钢材表面被污染或长期接触含酸性物质而引起的。

(5)晕渍：不锈钢表面出现黄褐色晕渍，主要由于长时间暴露在含铁、含锰或含硅物质中引起。

2.晶间腐蚀：晶间腐蚀是指不锈钢在特定条件下，沿晶界产生的腐蚀现象，主要包括以下几种形式：(1)焊缝腐蚀：在焊接不锈钢时，由于热影响区结构的变化，易发生晶间腐蚀。

(2)沉淀物腐蚀：不锈钢在低温高温交替作用下，沉淀物会析出并导致晶间腐蚀。

(3)碳化物腐蚀：不锈钢在高温下，碳元素容易与铬结合形成铬碳化物，导致晶间腐蚀加剧。

(4)硝化物腐蚀：不锈钢在含有硝酸盐的环境中易引起晶间腐蚀。

为了预防不锈钢的腐蚀，可以采取以下措施：(1)定期清洗：定期清洗不锈钢表面，防止污染物长时间附着在表面。

(2)防止划伤：避免使用金属或硬物直接刮伤不锈钢表面，以免导致腐蚀。

(3)控制环境：避免长时间暴露在含酸性、含碱性或含盐性物质的环境中。

(4)注意焊接：焊接不锈钢时，应选择合适的焊接方法和材料，防止产生焊缝腐蚀。

(5)注意使用温度：避免不锈钢长时间处于高温或低温环境中，以免加剧晶间腐蚀。

总之，虽然不锈钢具有抗腐蚀性能，但在特定条件下仍然可能发生腐蚀，因此在使用和维护过程中需要注意预防腐蚀的措施。

不锈钢腐蚀原因及预防措施详解一、不锈钢引起点蚀的因素及防止措施不锈钢极好的耐腐蚀性能是由于在钢的表面形成看不见的氧化膜，使其成为是钝态的。

该钝化膜的形成是由于钢暴露在大气中时与氧反应，或者是由于与其他含氧的环境接触的结果。

如果钝化膜被破坏，不锈钢就将继续腐蚀下去。

在很多情况下，钝化膜仅仅在金属表面和局部地方被破坏，腐蚀的作用在于形成细小的孔或凹坑，在材料表面产生无规律分布的小坑状腐蚀。

出现点蚀很可能是存在与去极剂化合的氯化物离子，不锈钢等钝态金属的点蚀常起因于某些侵蚀性阴离子对钝化膜的局部破坏，保护有高耐腐蚀性能的钝态通常需要氧化环境，但正好这也是出现点蚀的条件。

产生点蚀的介质是在C1-、Br-、I-、ClO4-溶液中存在Fe3+、Cu2+、Hg2+等重金属离子或者含有H2O2、O2等的Na+、Ca2+碱和碱土金属离子的氯化物溶液。

点蚀速率随温度升高而增加。

例如在浓度为4%-10%氯化钠的溶液中，在90℃时达到点蚀造成的重量损失最大；对于更稀的溶液，最大值出现在较高的温度。

防止点蚀的方法：（1）避免卤素离子集中。

（2）保证氧或氧化性溶液的均匀性，搅拌溶液和避免有液体不流动的小块区域。

（3）或者提高氧的浓度，或者去除氧。

（4）增加pH值。

与中性或酸性氯化物相比，明显碱性的氯化物溶液造成的点蚀较少，或者完全没有（氢氧离子起防腐蚀剂的作用）。

（5）在尽可能低的温度下工作。

（6）在腐蚀性介质中加入钝化剂。

低浓度的硝酸盐或铬酸盐在很多介质中是有效的（抑制离子优先吸咐在金属表面上，因此防止了氯化物离子吸咐而造成腐蚀）。

（7）采用阴极防腐。

有证据表明，用与低碳钢、铝或锌电隅合阴极保护的不锈钢在海水中不会造成点蚀。

含钼2%-4%的奥氏体型不锈钢具有良好的耐点蚀性能。

使用含钼奥氏体型不锈钢可显著减少点蚀或一般腐蚀，腐蚀介质例如氢化钠溶液、海水、亚硫酸、硫酸、磷酸和甲酸。

二、不锈钢的晶间腐蚀及预防措施含碳量超过0.03%的不稳定的奥氏体型不锈钢（不含钛或铌的牌号），如果热处理不当则在某些环境中易产生晶间腐蚀。

不锈钢的腐蚀反应通常包括以下几种：
1. 应力腐蚀开裂（SCC）：这是一种由金属材料内部拉应力和腐蚀介质共同作
用导致的腐蚀形式。

在某些情况下，如使用含有氯化物的介质，不锈钢的耐蚀性可能会受到影响，导致SCC的发生。

2. 孔蚀：孔蚀是一种局部腐蚀形式，通常发生在金属表面的缺陷处。

在氯化物或其他腐蚀介质的存在下，不锈钢的表面可能会形成蚀孔。

3. 缝隙腐蚀：这种腐蚀形式通常发生在金属材料存在缝隙或夹杂物的地方。

在某些腐蚀介质中，不锈钢的缝隙腐蚀可能会加速。

4. 均匀腐蚀：这种腐蚀形式发生在整个金属表面，通常是由于不锈钢表面存在
划痕、凹坑或其他缺陷造成的。

在某些情况下，均匀腐蚀可能会加速金属材料的破坏。

不锈钢的腐蚀反应可能会受到多种因素的影响，包括材料成分、表面状态、环境条件（如温度、湿度、压力、介质类型和浓度等），以及应力作用等。

为了减缓不锈钢的腐蚀反应，可以采取一些防护措施，如选择合适的材料和表面处理方法、改善环境条件、降低应力作用等。

不锈钢腐蚀机理、发生原因和维护处理方法不锈钢材料具有抵抗大气氧化的能力---即不锈性，同时也具有在含酸、碱、盐的介质中耐腐蚀的能力---即耐蚀性。

虽然不锈钢耐腐蚀性良好，但不是不生锈，如果长期裸露在腐蚀环境中，最终还是会被腐蚀。

因此了解不锈钢的腐蚀机理、发生原因和维护处理方法就尤为重要。

一、腐蚀机理Cr 和Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。

当钢材中的Cr 含量超过10.5%时，钢在大气中基本不会生锈。

这是因为Cr 和Ni 使不锈钢和空气中的氧生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢材料在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高，而S30408、S31603的材料的Cr 含量在16%以上，耐蚀性能也相应的得到了提高。

当管材处于杂散电流或酸碱盐腐蚀环境中时，材料本身自钝化的速度低于被腐蚀的速度时，随着时间的作用，便出现材料被破坏的现象。

下图为材料在腐蚀环境中的被破坏示意图。

二. 不锈钢腐蚀的类型、发生原因和处理方法2.1 表面腐蚀：2.1.1 主要特点：不锈钢裸露表面发生大面积的较为均匀的腐蚀，虽降低产品受力有效面积及其使用寿命，但比局部腐蚀的危害性小。

2.1.2 常见发生原因：(1) 不锈钢表面有其他金属元素（如铁质材料）的粉尘或颗粒附着，在潮湿的空气中，附着物与不锈钢间的冷凝水，将二者连成一个微电池，引发电化学腐蚀；(2) 不锈钢表面粘附含有酸、碱、盐类物质（如装修墙壁的碱水、石灰水、其它装修材料、有机物汁液或使用有害介质的薄膜和材料包裹），长时间形成金属表面的腐蚀；(3) 在有污染的空气中（如含有大量硫化物、氧化碳、氧化氮、盐类物质的大气），遇冷凝水，形成硫酸、硝酸、醋酸液点等，引起化学腐蚀；(4) 割渣、飞溅等易生锈物质的附着或击伤表面钝化层造成的腐蚀；2.1.3 建议处理方案表面腐蚀：切割火花击伤表面腐蚀：石灰水侵蚀(1) 保持不锈钢表面的洁净，如发现有污染物质和颜色暗淡现象发生，应及时进行清理；(2) 对出现轻度腐蚀的部位，先清除污锈，使用钝化膏溶液或喷雾涂抹，10秒后再用清水进行清洗，使不锈钢表面重新形成钝化膜。

不锈钢的主要腐蚀形式
不锈钢的主要腐蚀形式包括以下几种：
1. 强酸腐蚀：强酸（如浓硫酸、浓盐酸等）对不锈钢具有强烈的腐蚀作用，会导致不锈钢表面出现腐蚀坑、大量氢气释放等现象。

2. 高温氧化腐蚀：在高温下，不锈钢会与氧气发生反应，形成氧化层。

但当温度过高或气氛中存在有害物质（如硫化物、氯化物等）时，氧化层可能被破坏，导致不锈钢表面产生腐蚀。

3. 氧化性酸性氯化腐蚀：氧化性酸性氯化物（如氯离子、次氯酸等）是不锈钢的一种显著腐蚀介质，会在不锈钢表面形成点蚀、晶间腐蚀等。

4. 碱性腐蚀：强碱（如氢氧化钠、氢氧化钾等）能引起不锈钢表面出现腐蚀斑点，使其失去抗腐蚀性能。

5. 氯化物介质腐蚀：氯化物是不锈钢的腐蚀介质之一，当不锈钢表面存在氯化物离子（如氯离子、氯化钠等）并在一定环境条件下，容易发生腐蚀。

6. 微生物腐蚀：当不锈钢暴露在特定微生物介质中时，一些微生物会产生氧化物、酸性物质等，从而引发不锈钢的微生物腐蚀。

不锈钢腐蚀的种类和定义不锈钢是一种具有良好抗腐蚀性能的合金材料，但长期使用或在特定环境中，仍然会发生腐蚀。

不锈钢腐蚀主要分为以下几种类型：1.广义腐蚀广义腐蚀是不锈钢表面发生的一般性腐蚀，最常见的是均匀腐蚀。

均匀腐蚀即表面各处承受相同的腐蚀破坏，使金属表面出现均匀的腐蚀痕迹。

2.点蚀腐蚀点蚀腐蚀是不锈钢表面发生的一种局部腐蚀，通常在扉门结构、焊接缝等处形成几个点状或斑点状的腐蚀坑。

点蚀腐蚀往往是由于金属表面的局部缺陷引发的。

3.缝隙腐蚀缝隙腐蚀是在不锈钢的缝隙、接触面等有氧的部位发生的局部腐蚀。

这种腐蚀主要由于缝隙处的氧气耗尽或蓄积了腐蚀介质而引起的。

4.应力腐蚀开裂应力腐蚀开裂是不锈钢在特定介质中受到应力作用而引起的开裂现象。

该腐蚀类型通常发生在高应力或高应变的工况下，会造成材料的开裂甚至断裂。

5.粒界腐蚀粒界腐蚀也称为晶间腐蚀，是指不锈钢晶粒边界处发生的腐蚀。

这种腐蚀通常发生在铸造或焊接等工艺中，晶界处的合金元素溶解得更多，使得晶界处失去了原本的耐腐蚀性。

6.穿孔腐蚀穿孔腐蚀是一种局部腐蚀现象，通常发生在不锈钢的嵌件、焊接部位等处，引起金属表面出现直径很小的小孔。

7.受控腐蚀受控腐蚀是指在特定条件下，通过特定管理措施来控制腐蚀过程。

通过防腐涂层、防腐处理等方法，可以有效减缓或阻止不锈钢的腐蚀过程。

以上是几种常见的不锈钢腐蚀类型，每种腐蚀类型都有各自的定义和产生原因。

了解和分析腐蚀类型对于制定腐蚀控制和防护措施至关重要，以延长不锈钢材料的使用寿命。

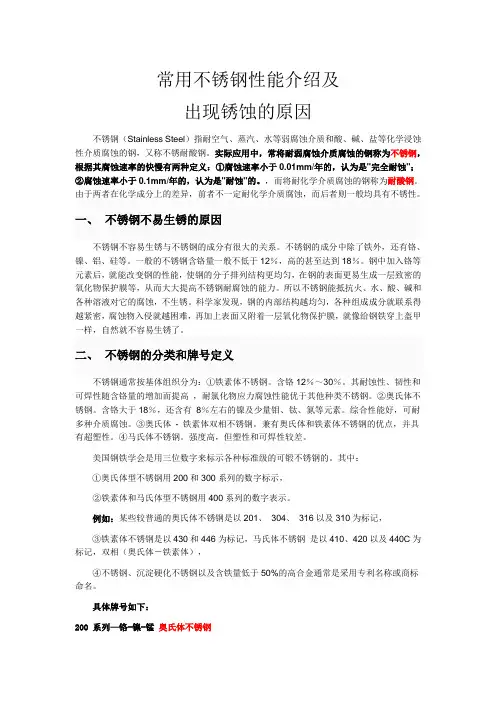

常用不锈钢性能介绍及出现锈蚀的原因不锈钢（Stainless Steel）指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢。

实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，根据其腐蚀速率的快慢有两种定义：①腐蚀速率小于0.01mm/年的，认为是"完全耐蚀"；②腐蚀速率小于0.1mm/年的，认为是"耐蚀"的。

，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。

一、不锈钢不易生锈的原因不锈钢不容易生锈与不锈钢的成分有很大的关系。

不锈钢的成分中除了铁外，还有铬、镍、铝、硅等。

一般的不锈钢含铬量一般不低于12％，高的甚至达到18％。

钢中加入铬等元素后，就能改变钢的性能，使钢的分子排列结构更均匀，在钢的表面更易生成一层致密的氧化物保护膜等，从而大大提高不锈钢耐腐蚀的能力。

所以不锈钢能抵抗火、水、酸、碱和各种溶液对它的腐蚀，不生锈。

科学家发现，钢的内部结构越均匀，各种组成成分就联系得越紧密，腐蚀物入侵就越困难，再加上表面又附着一层氧化物保护膜，就像给钢铁穿上盔甲一样，自然就不容易生锈了。

二、不锈钢的分类和牌号定义不锈钢通常按基体组织分为：①铁素体不锈钢。

含铬12％～30％。

其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。

②奥氏体不锈钢。

含铬大于18％，还含有8％左右的镍及少量钼、钛、氮等元素。

综合性能好，可耐多种介质腐蚀。

③奥氏体- 铁素体双相不锈钢。

兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。

④马氏体不锈钢。

强度高，但塑性和可焊性较差。

美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。

其中：①奥氏体型不锈钢用200和300系列的数字标示，②铁素体和马氏体型不锈钢用400系列的数字表示。

例如：某些较普通的奥氏体不锈钢是以201、304、316以及310为标记，③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为标记，双相（奥氏体－铁素体），④不锈钢、沉淀硬化不锈钢以及含铁量低于50%的高合金通常是采用专利名称或商标命名。

常用不锈钢性能介绍及出现锈蚀的原因不锈钢（Stainless Steel）指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢。

实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，根据其腐蚀速率的快慢有两种定义：①腐蚀速率小于0.01mm/年的，认为是"完全耐蚀"；②腐蚀速率小于0.1mm/年的，认为是"耐蚀"的。

，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。

一、不锈钢不易生锈的原因不锈钢不容易生锈与不锈钢的成分有很大的关系。

不锈钢的成分中除了铁外，还有铬、镍、铝、硅等。

一般的不锈钢含铬量一般不低于12％，高的甚至达到18％。

钢中加入铬等元素后，就能改变钢的性能，使钢的分子排列结构更均匀，在钢的表面更易生成一层致密的氧化物保护膜等，从而大大提高不锈钢耐腐蚀的能力。

所以不锈钢能抵抗火、水、酸、碱和各种溶液对它的腐蚀，不生锈。

科学家发现，钢的内部结构越均匀，各种组成成分就联系得越紧密，腐蚀物入侵就越困难，再加上表面又附着一层氧化物保护膜，就像给钢铁穿上盔甲一样，自然就不容易生锈了。

二、不锈钢的分类和牌号定义不锈钢通常按基体组织分为：①铁素体不锈钢。

含铬12％～30％。

其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。

②奥氏体不锈钢。

含铬大于18％，还含有8％左右的镍及少量钼、钛、氮等元素。

综合性能好，可耐多种介质腐蚀。

③奥氏体- 铁素体双相不锈钢。

兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。

④马氏体不锈钢。

强度高，但塑性和可焊性较差。

美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。

其中：①奥氏体型不锈钢用200和300系列的数字标示，②铁素体和马氏体型不锈钢用400系列的数字表示。

例如：某些较普通的奥氏体不锈钢是以201、304、316以及310为标记，③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为标记，双相（奥氏体－铁素体），④不锈钢、沉淀硬化不锈钢以及含铁量低于50%的高合金通常是采用专利名称或商标命名。

不锈钢管腐蚀种类及防治方法腐蚀种类腐蚀形态原因与机构防治方法均匀腐蚀全面腐蚀不锈钢处于强酸、强碱溶液中，大多是属于均匀腐蚀。

1、避免使用于强酸强碱之环境中。

2、选用不用耐蚀环境之钢种。

双金属腐蚀（电流腐蚀）局部腐蚀不同金属接合后，因其电位不同，形成封闭回路，有电流产生，活性大者为阳极，发生腐蚀反应1、选择电位相近之金属。

2、在扣件与底材之间使用橡胶或陶瓷垫片。

3、扣件材料选用比底材较钝态之金属。

4、成为阳极的活性金属，表面积尽可能放大。

孔蚀局部腐蚀1、溶液中含有氯化物几溴化物的卤素离子，能突破不锈钢表面的钝化膜，产生腐蚀。

2、金属表面有灰尘、铁屑、污物等沉积物，回阻碍不锈钢与空气接触，做成缺氧，使钝化膜失去功效，产生孔蚀1、选用抗孔蚀性良好之钢种，如316、316L、317、317L、329，甚至镍基合金。

2、降低卤素离子浓度，特别是Cl和Br。

3、在低温操作，应保持液体流动。

4、加入抑制剂如NaNo3，可降低孔蚀发生。

5、加入NaOH提高PH值，PH≥11不会产生孔蚀。

6、采阴保护法。

间隙腐蚀局部腐蚀主要原因是间隙内溶液不能流通，溶液滞留过久缺乏氧气，造成间隙口内外溶液浓度（离子浓度）的差异。

金属离子差异，形成金属离子电池。

溶液含氧量的差异，形成氧气容池。

1、减少金属与金属或非金属界面产生间隙，定期使用碱性清洁剂清理沉积物。

2、避免溶液产生溶液滞留区。

3、配件结合处尽可能用焊接，以代替螺丝、铆钉连接。

4、采用阴极保护法。

粒间腐蚀局部腐蚀沃斯田不锈钢缓慢经过450-850℃范围时，碳和铬形成碳化铬析出于晶体边界，其邻近之铬含量因而减少，形成缺铬区，因此抗蚀性大减，此称为敏化现象。

1、施予高温固溶化处理，使碳化铬溶解，并急速冷却以防碳化铬析出。

2、降低C含量避免碳化物析出。

3、添加安定剂钛（Ti）或铌（Nb）。

应力腐蚀局部腐蚀金属材料受到应力（拉应力）且至于腐蚀环境下，所造成的腐蚀称为应力腐蚀。

1、减少Clˉ与OHˉ等有害离子，或加入NO3ˉ等抑制剂。

不锈钢腐蚀机理发生原因和维护处理方法不锈钢是一种具有优良耐腐蚀性能的金属材料，但在一些特定环境下，仍然会发生腐蚀现象。

下面将分别介绍不锈钢腐蚀的机理、发生原因以及维护处理方法。

一、不锈钢腐蚀机理不锈钢的耐腐蚀性能主要是由其表面形成的一层致密、均匀的氧化膜起到保护作用的。

这一氧化膜主要由Cr2O3组成，其在氧气存在的情况下具有良好的稳定性，并能修复自身。

当不锈钢表面发生划伤、磨损或被腐蚀介质中的一些化学物质侵蚀时，会导致氧化膜受损，无法充分发挥保护作用，从而引发不锈钢腐蚀。

二、不锈钢腐蚀发生原因1.化学腐蚀：不锈钢在强酸、强碱等强氧化性介质中容易发生腐蚀。

酸性介质中的氢离子能够破坏不锈钢表面的氧化膜；碱性介质中的羟离子与不锈钢中的铁发生络合反应，破坏氧化膜。

2.电化学腐蚀：当不锈钢处于具有电解性质的介质中时，可能发生电化学腐蚀。

例如，金属结构中的阳极和阴极发生氧化还原反应，形成腐蚀电池，导致不锈钢腐蚀破坏。

3.晶间腐蚀：不锈钢在高温条件下，在含有一定含氧量的环境中，容易发生晶间腐蚀。

这是因为高温下不锈钢的晶界区域受热影响，晶界区域的Cr含量降低，使其形成致密氧化膜的能力下降。

4.应力腐蚀：当不锈钢在受到应力的同时，接触到特殊环境中的一些介质，如氯离子、硫化物等，容易发生应力腐蚀。

应力作用下，不锈钢表面的氧化膜破坏，进而导致腐蚀。

1.注意环境选择：尽量避免不锈钢长时间暴露在酸性、碱性和含氯环境中。

2.防止划伤和磨损：避免不锈钢表面被尖锐物体划伤，以免造成氧化膜破损，可以选择表面硬度较高的不锈钢材料。

3.定期清洁：定期清洗不锈钢材料表面的杂质和污垢，采用温和的清洁剂清洗，避免使用含酸或含氯的清洁剂。

4.合理使用和维护：在不锈钢材料的使用过程中，要注意控制电位和温度等条件，以减少腐蚀的发生。

定期对不锈钢材料进行检查和保养，发现问题及时维修。

总结起来，不锈钢腐蚀主要是由于不锈钢表面氧化膜被损坏而引起的。

发生腐蚀的原因主要有化学腐蚀、电化学腐蚀、晶间腐蚀和应力腐蚀等。

不锈钢制品腐蚀性和表面处理环境因素对不锈钢制品腐蚀性影响不锈钢制品的耐腐蚀性能强，因此被广泛使用，不仅生活中不锈钢制品随处可见，其在工业上的应用也十分广泛。

不同环境下不锈钢制品的耐腐蚀性能不同，不锈钢制品耐大气腐蚀能力是随大气中的氯化物的含量的变化而变化的，因此在海洋地区或其他氯化物污染严重的环境对不锈钢制品的腐蚀性最强。

农村环境下也就是我们的日常生活环境，1Cr13、1Cr17和奥氏体型不锈钢制成的不锈钢制品可以适应各种用途，长期使用下其外观上不会有显著的改变。

因此，在农村环境下使用的不锈钢材料选择可根据市场供应、力学性能和制作加工性能以及外观要求来选择。

在没有氯化物污染的工业环境下，1Cr17和奥氏体型不锈钢制品能基本上保持无锈蚀，当表面污染清理后依旧能保持原有的外观，并且能长期工作。

但在有氯化物的工业环境中将会对不锈钢制品造成锈蚀，两种情况需按实际情况选用不同的不锈钢材质。

海洋环境由于气候原因，1Cr13和1Cr17不锈钢在短时期就会形成薄的锈膜，但不会造成明显的尺寸上的改变，奥氏体型不锈钢如1Cr17Ni7、1Cr18Ni9和0Cr18Ni9，当暴露于海洋环境时，可能出现一些锈蚀。

锈蚀通常是浅薄的，可以很容易地清除。

0Cr17Ni12M02含钼不锈钢在海洋环境中基本上是耐腐蚀的。

不锈钢制品的腐蚀性能除了收环境影响外，不锈钢制品的制作工艺也会造成影响，表面加工精度高不会形成无光表面，表面的污垢和锈蚀物很容易清理，且对锈死的敏感性教小，如果加工精度过低则刚好与之相反。

不锈钢制品表面处理不锈钢制品的频繁使用使不锈钢制品的表面处理要求也越来越高，根据不锈钢制品的复杂程度及客户的要求，不锈钢制品表面抛光处理可分为：机械抛光、化学抛光、电化学抛光，在实际使用中我们需要清楚了解这三种抛光模式的优缺点，以便达到不锈钢制品表面要求。

机械抛光的平整性好，光亮劳动强度大、污染严重，投资及成本较高，且整个产品光泽难以达到一致，光泽保持时间不长，适合于中小型简单工件，复杂工件加工难度大。

不锈钢腐蚀手册导言：不锈钢是一种具有良好耐蚀性的金属材料，其主要成分为铁、铬、镍等元素。

不锈钢因其抗腐蚀性能优秀、外观美观等特点而广泛应用于工业、建筑、医疗、家居等领域。

然而，尽管不锈钢能抵御大部分腐蚀和氧化，但它仍然可能遭受到某些环境因素或操作方式的影响。

一、不锈钢的腐蚀原因：1.介质中的异物：如空气中的含有酸、碱等化学物质、含有盐、各种有机溶液等。

2.腐蚀电流（电化学腐蚀）：由于铁的电化学性质，不锈钢在介质中处于腐蚀环境中时，会发生电流作用。

3.不锈钢表面敷覆物：部分不锈钢表面被敷覆了一层保护膜，这层膜如果被破坏，会导致腐蚀。

二、不锈钢的腐蚀类型：1.点蚀（点腐蚀）：不锈钢表面出现局部性的腐蚀点，呈圆形或卵圆形。

2.缝隙腐蚀：发生在不锈钢的缝隙和沟槽处，由于流体在这些区域停滞流动，并积累了能引起腐蚀的化学物质。

3.应力腐蚀开裂：发生在应力施加于不锈钢时，由于化学物质的作用引起的裂纹。

4.粒腐蚀（晶间腐蚀）：发生在晶界处的腐蚀。

三、预防不锈钢腐蚀的方法：1.使用正确的材料：根据环境和介质的特性选择合适的不锈钢材料，避免不锈钢遭受与其耐蚀性不匹配的条件。

2.避免穿孔：避免在不锈钢材料上出现钻孔、打孔等破坏表面保护膜的现象。

3.防水泥污染：不锈钢材料与水泥接触时容易发生腐蚀，因此要注意保护或避免不锈钢与水泥接触。

4.控制温度和湿度：在不锈钢使用环境中，控制温度和湿度，避免因高温、高湿度环境引起腐蚀。

5.定期清洁和保养：保持不锈钢材料的清洁，并定期进行保养和检查，及时处理表面的潜在问题。

6.防止碰撞和物理损伤：不锈钢遭受碰撞和物理损伤时，表面保护膜容易被破坏，容易发生腐蚀。

7.防止异物积累：避免异物积累在不锈钢表面，及时清理并保持干燥。

8.善用化学物品：利用化学物品来保护和维持不锈钢材料的良好状态，如使用防腐剂、抗氧化剂等。

结语：不锈钢腐蚀是一种复杂的过程，受到多种因素的影响。

要避免不锈钢腐蚀，需要综合考虑环境、介质和操作等因素，并采取相应的预防措施。

不锈钢的耐腐蚀性及其种类1、腐蚀的种类和定义在众多的工业用途中，不锈钢都能提供今人满意的耐蚀性能。

根据使用的经验来看，除机械失效外，不锈钢的腐蚀主要表现在：不锈钢的一种严重的腐蚀形式是局部腐蚀（亦即应力腐蚀开裂、点腐蚀、晶间腐蚀、腐蚀疲劳以及缝隙腐蚀）。

这些局部腐蚀所导致的失效事例几乎占失效事例的一半以上。

事实上，很多失效事故是可以通过合理的选材而予以避免的。

应力腐蚀开裂（SCC）：是指承受应力的合金在腐蚀性环境中由于烈纹的扩展而互生失效的一种通用术语。

应力腐蚀开裂具有脆性断口形貌，但它也可能发生于韧性高的材料中。

发生应力腐蚀开裂的必要条件是要有拉应力（不论是残余应力还是外加应力，或者两者兼而有之）和特定的腐蚀介质存在。

型纹的形成和扩展大致与拉应力方向垂直。

这个导致应力腐蚀开裂的应力值，要比没有腐蚀介质存在时材料断裂所需要的应力值小得多。

在微观上，穿过晶粒的裂纹称为穿晶裂纹，而沿晶界扩图的裂纹称为沿晶裂纹，当应力腐蚀开裂扩展至其一深度时（此处，承受载荷的材料断面上的应力达到它在空气中的断裂应力），则材料就按正常的裂纹（在韧性材料中，通常是通过显微缺陷的聚合）而断开。

因此，由于应力腐蚀开裂而失效的零件的断面，将包含有应力腐蚀开裂的特征区域以及与已微缺陷的聚合相联系的“韧窝”区域。

点腐蚀：是一种导致腐蚀的局部腐蚀形式。

晶间腐蚀：晶粒间界是结晶学取向不同的晶粒间紊乱错合的界城，因而，它们是钢中各种溶质元素偏析或金属化合物（如碳化物和δ相）沉淀析出的有利区城。

因此，在某些腐蚀介质中，晶粒间界可能先行被腐蚀乃是不足为奇的。

这种类型的腐蚀被称为晶间腐蚀，大多数的金属和合金在特定的腐蚀介质中都可能呈现晶间腐蚀。

缝隙腐蚀：是局部腐蚀的一种形式，它可能发全于溶液停滞的缝隙之中或屏蔽的表面内。

这样的缝隙可以在金属与金属或金属与非金属的接合处形成，例如，在与铆钉、螺栓、垫片、阀座、松动的表面沉积物以及海生物相接烛之处形成。

不锈钢的腐蚀研究不锈钢是一种具有良好抗腐蚀性能的金属材料，广泛应用于工业、建筑等领域。

然而，即使是不锈钢，也存在一定程度的腐蚀风险。

因此，对不锈钢腐蚀的研究具有重要意义，可以帮助提高不锈钢的抗腐蚀性能，延长其使用寿命。

不锈钢腐蚀主要包括晶间腐蚀、点蚀和焊接腐蚀等。

晶间腐蚀是一种发生在不锈钢晶粒边界处的腐蚀形式，主要由于碳化物的析出导致晶界区域缺乏了铬元素，使得晶界变得容易氧化、腐蚀。

点蚀是一种局部腐蚀，常发生在不锈钢表面的孔洞、凹坑等处，一旦发生点蚀，会继续蔓延，导致更严重的腐蚀。

焊接腐蚀是由于焊缝区域的化学成分和结构发生变化，使得焊缝区域比基体区域更容易发生腐蚀。

为了研究不锈钢的腐蚀机理和提高抗腐蚀性能，科学家和工程师们进行了大量的实验研究。

其中一种常用的研究方法是电化学测试，包括极化曲线、交流阻抗和电化学噪声等。

极化曲线实验可以通过测量不锈钢在不同电位下的电流变化，来研究其腐蚀速率和腐蚀行为。

交流阻抗实验则通过测量不锈钢电极的复阻抗谱来研究电化学过程的动力学特性。

而电化学噪声实验则是通过分析不锈钢电极电压的随机涨落，来研究腐蚀过程中的局部腐蚀行为。

除了电化学测试，还有一些其他的研究方法也被应用于不锈钢腐蚀研究中。

例如，扫描电子显微镜(SEM)可以观察不锈钢表面的微观形貌和腐蚀产物的形成情况。

能谱分析(EDS)则可以确定腐蚀产物的化学成分。

X 射线衍射(XRD)可以用来分析不锈钢晶体结构的变化。

此外，一些模型和计算方法也被应用于不锈钢腐蚀研究中，例如，通过建立模型来预测不同条件下的腐蚀速率和腐蚀形貌。

不锈钢的抗腐蚀性能还可以通过合金添加、表面处理等方法进行改善。

例如，添加一定量的铬和镍元素可以提高不锈钢的耐腐蚀能力。

在不锈钢表面形成一层致密的氧化膜，可以阻止腐蚀介质的进一步侵蚀。

此外，也可以通过热处理、化学处理等手段来增加不锈钢的抗腐蚀性能。

总的来说，不锈钢腐蚀的研究包括对腐蚀机理和影响因素的探索，以及通过不同的方法来提高抗腐蚀性能。

不锈钢的防腐及维护之不锈钢腐蚀类型及防护不锈钢的腐蚀形态>要注意的是：不锈钢表面钝化膜从广义上讲，在大多数环境中有着优秀的耐腐蚀性能，但是随着所处环境的不同，保护钢带的钝化膜保护性能降低，也可以导致许多的腐蚀发生。

口全面腐蚀◆概念：裸露在腐蚀环境的金属表面全部发生电化学或化学反应，均匀受到腐蚀，这种腐蚀可以测量其进行速度，也可以预测以后的腐蚀程度，是在众多腐蚀种类之中，最不危险的腐蚀。

这种腐蚀在一般环境下一般不发生。

◆但是，在不锈钢表面保护膜不能存在的环境(盐酸、硫酸等)溶液中发生，在以上的环境中，可以使用耐腐蚀性更好的316L、双相不锈钢、超级不锈钢等不锈钢。

◆腐蚀发生的时候，表面发生选择性腐蚀或者侵蚀，随着时间推移发生数量减少，比一般的局部腐蚀要容易预防，如果对具体的使用环境了解，选择合适材料和厚度的话可以有效的防止腐蚀发生。

口全面腐蚀表面H2S04清洗引起的锈蚀口电位腐蚀>两种金属或者相同的金属也在腐蚀条件上有着局部的区别。

两支点间存在电位差距的时候，随着电子的移动，发生氧化还原反应，出现金属腐蚀的形态,看腐蚀种类可以联想到不锈钢腐蚀发生原理。

不锈钢的腐蚀都存在着未知性，腐蚀基本原理遵循电位腐蚀理论，通过电位腐蚀种类了解金属表面电位的话，可以预防腐蚀的发生。

■海水环境中GaIvanic Series惰性金属活性金属→石墨>钛>STS316>银>STS304>STS430>铜>铁>铝口局部腐蚀：焊接腐蚀例如：屋顶水槽、酒罐外壳体原因：焊接高温导致的表面腐蚀，主要发生在焊缝附近例如：水箱壳体原因：焊接飞溅引起的腐蚀例如：酒罐壳体、火车空调壳体原因：焊接物体反面由于焊接高温产生高温导致的锈蚀口局部腐蚀：表面破坏腐蚀例如：垃圾箱原因：加工或者运输过程中出现表面破坏而导致的锈蚀口局部腐蚀：表面污染腐蚀例如：配电箱外壳原因：表面除锈膏未清理导致的腐蚀例如：水槽沟底面原因：表面异物质导致的腐蚀例如：洗涤槽原因：洗涤槽内异物质残留导致腐蚀例如：锅体原因：拉伸后未及时处理表面(抛光)产生的腐蚀钢管经贸网辛勤整理，欢迎分享！。
