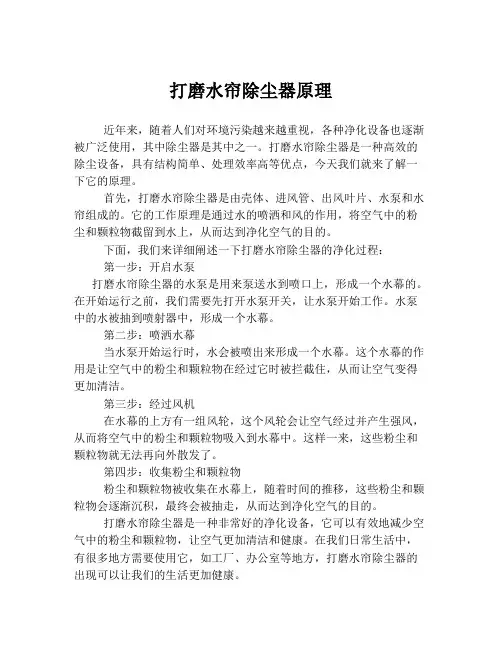

打磨水帘除尘器原理
近年来，随着人们对环境污染越来越重视，各种净化设备也逐渐被广泛使用，其中除尘器是其中之一。

打磨水帘除尘器是一种高效的除尘设备，具有结构简单、处理效率高等优点，今天我们就来了解一下它的原理。

首先，打磨水帘除尘器是由壳体、进风管、出风叶片、水泵和水帘组成的。

它的工作原理是通过水的喷洒和风的作用，将空气中的粉尘和颗粒物截留到水上，从而达到净化空气的目的。

下面，我们来详细阐述一下打磨水帘除尘器的净化过程：
第一步：开启水泵
打磨水帘除尘器的水泵是用来泵送水到喷口上，形成一个水幕的。

在开始运行之前，我们需要先打开水泵开关，让水泵开始工作。

水泵中的水被抽到喷射器中，形成一个水幕。

第二步：喷洒水幕
当水泵开始运行时，水会被喷出来形成一个水幕。

这个水幕的作用是让空气中的粉尘和颗粒物在经过它时被拦截住，从而让空气变得更加清洁。

第三步：经过风机
在水幕的上方有一组风轮，这个风轮会让空气经过并产生强风，从而将空气中的粉尘和颗粒物吸入到水幕中。

这样一来，这些粉尘和颗粒物就无法再向外散发了。

第四步：收集粉尘和颗粒物
粉尘和颗粒物被收集在水幕上，随着时间的推移，这些粉尘和颗粒物会逐渐沉积，最终会被抽走，从而达到净化空气的目的。

打磨水帘除尘器是一种非常好的净化设备，它可以有效地减少空气中的粉尘和颗粒物，让空气更加清洁和健康。

在我们日常生活中，有很多地方需要使用它，如工厂、办公室等地方，打磨水帘除尘器的出现可以让我们的生活更加健康。

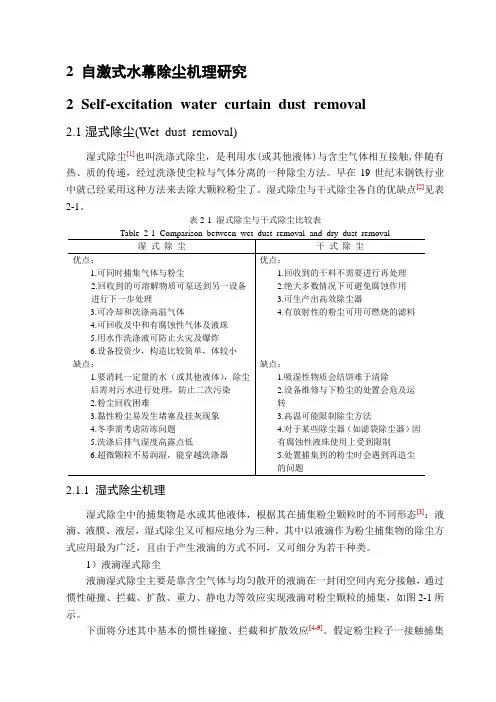

2 自激式水幕除尘机理研究2 Self-excitation water curtain dust removal2.1湿式除尘(Wet dust removal)湿式除尘[1]也叫洗涤式除尘，是利用水(或其他液体)与含尘气体相互接触,伴随有热、质的传递，经过洗涤使尘粒与气体分离的一种除尘方法。

早在19世纪末钢铁行业中就已经采用这种方法来去除大颗粒粉尘了。

湿式除尘与干式除尘各自的优缺点[2]见表2-1。

表2-1 湿式除尘与干式除尘比较表2.1.1 湿式除尘机理湿式除尘中的捕集物是水或其他液体，根据其在捕集粉尘颗粒时的不同形态[3]：液滴、液膜、液层，湿式除尘又可相应地分为三种。

其中以液滴作为粉尘捕集物的除尘方式应用最为广泛，且由于产生液滴的方式不同，又可细分为若干种类。

1）液滴湿式除尘液滴湿式除尘主要是靠含尘气体与均匀散开的液滴在一封闭空间内充分接触，通过惯性碰撞、拦截、扩散、重力、静电力等效应实现液滴对粉尘颗粒的捕集，如图2-1所示。

下面将分述其中基本的惯性碰撞、拦截和扩散效应[4-9]。

假定粉尘粒子一接触捕集体即被捕集。

（1）惯性碰撞惯性碰撞是湿式除尘中最常见的除尘作用，惯性碰撞效应只考虑粉尘粒子质量而不考虑其体积。

如图2-2所示，含尘气流前方有一液滴，气流流线在液滴前方发生偏转，流线偏转状况随气流速度的大小而不同，速度较高时，流线要贴近液滴表面前端才发生偏转绕过捕集体，而速度较低时，流线在离捕集体较远处就会发生偏转。

气流中的粉尘颗粒由于密度比气体密度大得多，因此其在惯性力的作用下运动轨迹偏离气流流线而向靠近捕集体的方向运动，图中m 粒子所在轨迹为偏离流线后与捕集体发生碰撞的最远轨迹，称为极限轨迹，在图中所示b 范围内，所有质量不小于m 粒子的粉尘颗粒均会因与捕集体发生惯性碰撞而被捕集。

定义惯性碰撞因数为：碰撞因数φ在0~1之间变化，碰撞因数越大，则粉尘因惯性碰撞而被捕集的几率就图2-2 惯性碰撞效应示意 Figure2-2 Inertial collision effectlb d ϕ= （2.1）图2-1 液滴捕尘机理Figure 2-1 Mechanism of droplet removing dust越大。

4大类，23张直观动态图，带你看懂除尘器的工作原理！
除尘器是通风除尘系统重要的设备之一，它的好坏直接影响车间、厂区，甚至居民区的环境。

本文通过23张动态图为大家介绍4大类除尘器的工作原理，让你一秒读懂它们！
一、过滤式除尘器
1、袋式除尘器
2、脉冲喷吹清灰方式
3、机械清灰式
根据振动方式不同，可分为水平振动、垂直振动、扭曲振动三种形式：
4、内外滤式
5、上进风、下进风式
二、电除尘式除尘器
1、电除尘示意图
2、管式电除尘器
3、板式单区电除尘器
4、板式双区电除尘器
5、单管双区电除尘器
6、湿式电除尘器
三、机械式除尘器
1、多层重力沉降室
2、单层重力沉降室
3、旋风分离器
四、湿式除尘器
1、重力喷雾湿式除尘器
2、旋风式湿式除尘器
3、自激式湿式除尘器
4、填料式湿式除尘器
5、泡沫式湿式除尘器
6、文丘里湿式除尘器。

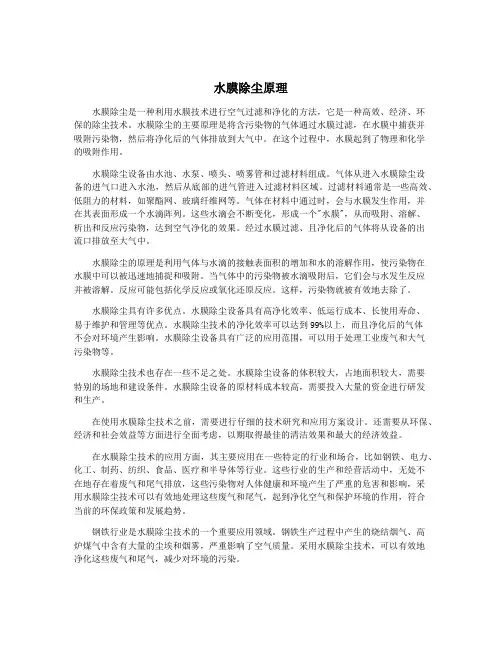

水膜除尘原理水膜除尘是一种利用水膜技术进行空气过滤和净化的方法，它是一种高效、经济、环保的除尘技术。

水膜除尘的主要原理是将含污染物的气体通过水膜过滤，在水膜中捕获并吸附污染物，然后将净化后的气体排放到大气中。

在这个过程中，水膜起到了物理和化学的吸附作用。

水膜除尘设备由水池、水泵、喷头、喷雾管和过滤材料组成。

气体从进入水膜除尘设备的进气口进入水池，然后从底部的进气管进入过滤材料区域。

过滤材料通常是一些高效、低阻力的材料，如聚酯网、玻璃纤维网等。

气体在材料中通过时，会与水膜发生作用，并在其表面形成一个水滴阵列。

这些水滴会不断变化，形成一个"水膜"，从而吸附、溶解、析出和反应污染物，达到空气净化的效果。

经过水膜过滤、且净化后的气体将从设备的出流口排放至大气中。

水膜除尘的原理是利用气体与水滴的接触表面积的增加和水的溶解作用，使污染物在水膜中可以被迅速地捕捉和吸附。

当气体中的污染物被水滴吸附后，它们会与水发生反应并被溶解。

反应可能包括化学反应或氧化还原反应。

这样，污染物就被有效地去除了。

水膜除尘具有许多优点。

水膜除尘设备具有高净化效率、低运行成本、长使用寿命、易于维护和管理等优点。

水膜除尘技术的净化效率可以达到99%以上，而且净化后的气体不会对环境产生影响。

水膜除尘设备具有广泛的应用范围，可以用于处理工业废气和大气污染物等。

水膜除尘技术也存在一些不足之处。

水膜除尘设备的体积较大，占地面积较大，需要特别的场地和建设条件。

水膜除尘设备的原材料成本较高，需要投入大量的资金进行研发和生产。

在使用水膜除尘技术之前，需要进行仔细的技术研究和应用方案设计。

还需要从环保、经济和社会效益等方面进行全面考虑，以期取得最佳的清洁效果和最大的经济效益。

在水膜除尘技术的应用方面，其主要应用在一些特定的行业和场合，比如钢铁、电力、化工、制药、纺织、食品、医疗和半导体等行业。

这些行业的生产和经营活动中，无处不在地存在着废气和尾气排放，这些污染物对人体健康和环境产生了严重的危害和影响，采用水膜除尘技术可以有效地处理这些废气和尾气，起到净化空气和保护环境的作用，符合当前的环保政策和发展趋势。

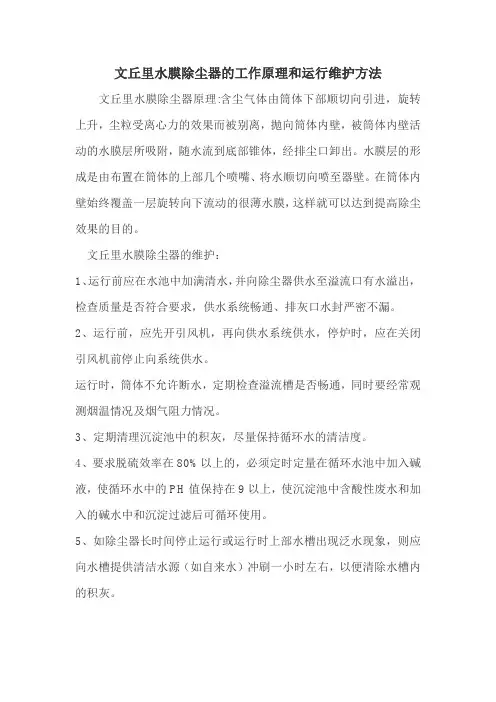

文丘里水膜除尘器的工作原理和运行维护方法文丘里水膜除尘器原理:含尘气体由筒体下部顺切向引进，旋转上升，尘粒受离心力的效果而被别离，抛向筒体内壁，被筒体内壁活动的水膜层所吸附，随水流到底部锥体，经排尘口卸出。

水膜层的形成是由布置在筒体的上部几个喷嘴、将水顺切向喷至器壁。

在筒体内壁始终覆盖一层旋转向下流动的很薄水膜，这样就可以达到提高除尘效果的目的。

文丘里水膜除尘器的维护：
1、运行前应在水池中加满清水，并向除尘器供水至溢流口有水溢出，检查质量是否符合要求，供水系统畅通、排灰口水封严密不漏。

2、运行前，应先开引风机，再向供水系统供水，停炉时，应在关闭引风机前停止向系统供水。

运行时，筒体不允许断水，定期检查溢流槽是否畅通，同时要经常观测烟温情况及烟气阻力情况。

3、定期清理沉淀池中的积灰，尽量保持循环水的清洁度。

4、要求脱硫效率在80%以上的，必须定时定量在循环水池中加入碱液，使循环水中的PH值保持在9以上，使沉淀池中含酸性废水和加入的碱水中和沉淀过滤后可循环使用。

5、如除尘器长时间停止运行或运行时上部水槽出现泛水现象，则应向水槽提供清洁水源（如自来水）冲刷一小时左右，以便清除水槽内的积灰。

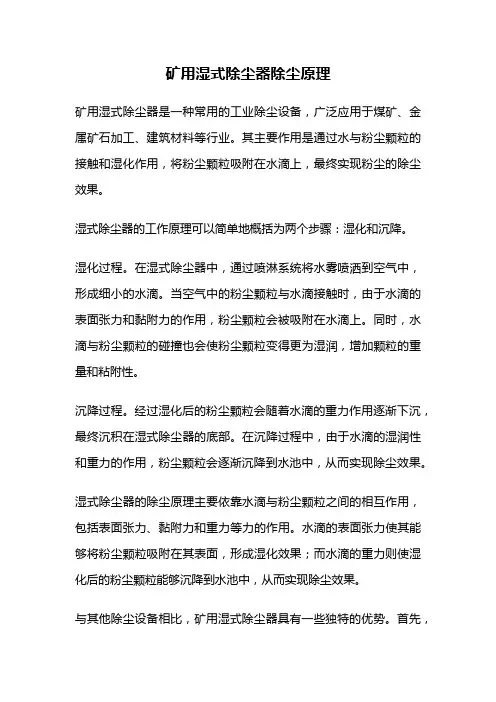

矿用湿式除尘器除尘原理矿用湿式除尘器是一种常用的工业除尘设备，广泛应用于煤矿、金属矿石加工、建筑材料等行业。

其主要作用是通过水与粉尘颗粒的接触和湿化作用，将粉尘颗粒吸附在水滴上，最终实现粉尘的除尘效果。

湿式除尘器的工作原理可以简单地概括为两个步骤：湿化和沉降。

湿化过程。

在湿式除尘器中，通过喷淋系统将水雾喷洒到空气中，形成细小的水滴。

当空气中的粉尘颗粒与水滴接触时，由于水滴的表面张力和黏附力的作用，粉尘颗粒会被吸附在水滴上。

同时，水滴与粉尘颗粒的碰撞也会使粉尘颗粒变得更为湿润，增加颗粒的重量和粘附性。

沉降过程。

经过湿化后的粉尘颗粒会随着水滴的重力作用逐渐下沉，最终沉积在湿式除尘器的底部。

在沉降过程中，由于水滴的湿润性和重力的作用，粉尘颗粒会逐渐沉降到水池中，从而实现除尘效果。

湿式除尘器的除尘原理主要依靠水滴与粉尘颗粒之间的相互作用，包括表面张力、黏附力和重力等力的作用。

水滴的表面张力使其能够将粉尘颗粒吸附在其表面，形成湿化效果；而水滴的重力则使湿化后的粉尘颗粒能够沉降到水池中，从而实现除尘效果。

与其他除尘设备相比，矿用湿式除尘器具有一些独特的优势。

首先，湿式除尘器可以有效地处理高浓度、细小颗粒的粉尘，具有较高的除尘效率。

其次，湿式除尘器在除尘过程中可以起到冷却作用，降低煤矿等生产过程中的温度，保护设备和环境。

此外，湿式除尘器还可以防止粉尘的二次扬尘，有效地减少对环境和人体的危害。

然而，湿式除尘器也存在一些局限性。

首先，由于湿化过程需要水雾喷洒，会消耗大量的水资源。

其次，湿式除尘器处理后的水污染较严重，需要进行处理和处理。

此外，湿式除尘器对于一些粘稠的粉尘颗粒处理效果较差，需要采取其他措施进行处理。

矿用湿式除尘器通过水滴与粉尘颗粒之间的相互作用，实现了高效的除尘效果。

其工作原理简单明了，操作方便，除尘效率高。

然而，在实际应用中，还需要考虑到水资源消耗和水污染等问题，以便更好地应用和改进湿式除尘器技术。

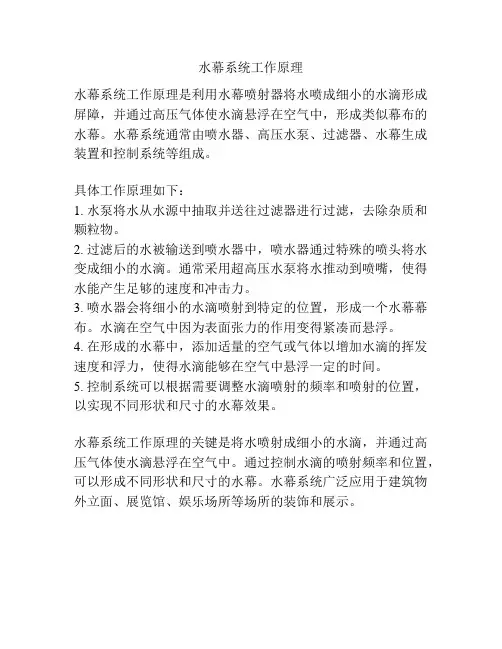

水幕系统工作原理
水幕系统工作原理是利用水幕喷射器将水喷成细小的水滴形成屏障，并通过高压气体使水滴悬浮在空气中，形成类似幕布的水幕。

水幕系统通常由喷水器、高压水泵、过滤器、水幕生成装置和控制系统等组成。

具体工作原理如下：
1. 水泵将水从水源中抽取并送往过滤器进行过滤，去除杂质和颗粒物。

2. 过滤后的水被输送到喷水器中，喷水器通过特殊的喷头将水变成细小的水滴。

通常采用超高压水泵将水推动到喷嘴，使得水能产生足够的速度和冲击力。

3. 喷水器会将细小的水滴喷射到特定的位置，形成一个水幕幕布。

水滴在空气中因为表面张力的作用变得紧凑而悬浮。

4. 在形成的水幕中，添加适量的空气或气体以增加水滴的挥发速度和浮力，使得水滴能够在空气中悬浮一定的时间。

5. 控制系统可以根据需要调整水滴喷射的频率和喷射的位置，以实现不同形状和尺寸的水幕效果。

水幕系统工作原理的关键是将水喷射成细小的水滴，并通过高压气体使水滴悬浮在空气中。

通过控制水滴的喷射频率和位置，可以形成不同形状和尺寸的水幕。

水幕系统广泛应用于建筑物外立面、展览馆、娱乐场所等场所的装饰和展示。

湿式除尘器工作原理湿式除尘器是一种常用的空气污染控制设备，用于去除工业过程中产生的颗粒物和气态污染物。

它通过将污染物与水接触，利用水的洗涤作用将颗粒物和气态污染物吸附和溶解，从而实现净化空气的目的。

下面将详细介绍湿式除尘器的工作原理。

1. 基本原理：湿式除尘器的工作原理基于颗粒物和气态污染物在水中的溶解和洗涤作用。

污染气体通过进气口进入湿式除尘器的喷淋区域，同时喷淋系统会将水雾喷洒到污染气体中。

在喷淋过程中，水雾与污染气体发生接触，使得颗粒物和气态污染物被湿润和吸附到水滴表面。

接着，湿润的颗粒物和气态污染物会随着水滴一起沉入除尘器的集水槽中，从而实现对污染物的去除。

2. 关键组成部分：湿式除尘器由喷淋系统、集水槽、废水处理系统和风机等组成。

喷淋系统负责将水雾喷洒到污染气体中，使颗粒物和气态污染物被湿润和吸附。

集水槽用于收集湿润的污染物和废水，废水处理系统则负责对废水进行处理，以确保排放的水质符合环保要求。

风机则用于产生负压，将污染气体引入湿式除尘器进行处理。

3. 工作过程：湿式除尘器的工作过程可以分为喷淋、吸附、沉降和排放四个阶段。

首先，喷淋系统会将水雾喷洒到污染气体中，使颗粒物和气态污染物被湿润和吸附。

接着，湿润的污染物会随着水滴一起沉入集水槽中。

在集水槽中，污染物会逐渐沉淀，形成污泥。

最后，经过废水处理系统的处理，废水会被处理成符合排放标准的水质，而净化后的空气则通过风机排放到大气中。

4. 优点和应用范围：湿式除尘器具有以下几个优点：首先，它可以有效去除颗粒物和气态污染物，净化空气质量。

其次，湿式除尘器的处理效率较高，可以达到90%以上。

此外，湿式除尘器对一些易燃易爆的污染物也具有较好的处理效果。

因此，湿式除尘器广泛应用于电力、冶金、化工、石化、建材等工业领域。

总结：湿式除尘器通过将污染气体与水接触，利用水的洗涤作用将颗粒物和气态污染物吸附和溶解，从而实现净化空气的目的。

它由喷淋系统、集水槽、废水处理系统和风机等组成，并通过喷淋、吸附、沉降和排放四个阶段来完成除尘过程。

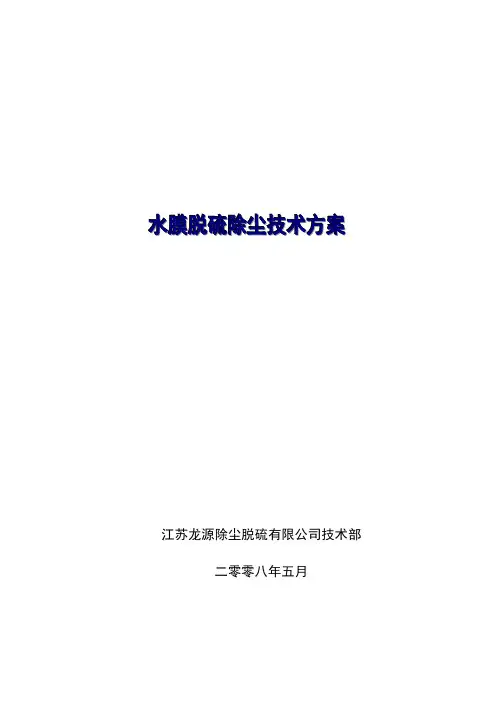

水膜脱硫除尘技术方案江苏龙源除尘脱硫有限公司技术部二零零八年五月- 1 -一 设计原始参数二 系统说明方案采用XQ-C 型水膜脱硫除尘器：1、水膜除尘器后置引风机，确保引风机不带湿，保证引风机使用寿命；2、沉淀池，可以节约水源，做到循环使用，定期清理；3、水泵为防腐蚀化工泵，管道材质为UPVC （自来水管）。

三 系统板块示意图排放四 工作原理废气首先进入文丘里，在文丘里内由于喉部的缩放作用，烟气流速由慢到快再到慢。

烟气在文丘里缩放的同时与设置在文丘里内的雾化器喷出的碱性液滴混合，废气中的细小尘粒被气雾湿润而凝聚，使其密度增大，在离心力的作用下，比较均匀地切向进入除尘器，粒径较大的烟尘及湿润凝聚的烟尘被分离出来，在此过程中，高温烟气得到冷却，并且脱除部分二氧化硫。

进入除尘器内的废气由于切向作用，沿内壁螺旋上升，在上置的溢流水槽中溢出的水与螺旋上升的气体逆向碰撞，洗刷融化，延长烟气与吸收剂的接触时间，使二氧化硫和脱硫剂充分反应，从而脱除烟尘和二氧化硫，脱硫后吸收液落入除尘器底端，一部分上清水锅炉 引风机 XQ-C 系列水膜除尘器 烟囱 水泵沉淀池由下部的上溢流口溢出到循环沉淀池，一部分沉淀灰水由下部出灰口排出，在沉淀池灰水分离后再继续回用。

五结构特点整台式花岗岩水膜除尘器，由花岗岩圆弧板砌筑构成，水膜面光滑圆顺，垂直一体的内筒，外包碳钢板，钢板与花岗岩圆弧板间由专用的耐酸胶泥黏结填实，形成一个整体结构。

外结构与常用的散装水膜除尘器相比，避免了接缝漏水、渗水的缺陷，垂直度、水膜面圆弧度制作规范，除尘脱硫效果明显提高。

进水槽采用闭式溢流水槽，底部水封采用内溢流封闭结构。

六主要技术指标6.1 6t/h水膜脱硫除尘器处理烟气量：17000-20000m3/h除尘效率：＞96%脱硫效率：＞85%系统阻力：＜1000Pa林格曼黑度：≤Ⅰ级6.2 8t/h水膜脱硫除尘器处理烟气量：22000-25000m3/h除尘效率：＞96%脱硫效率：＞85%系统阻力：＜1000Pa林格曼黑度：≤Ⅰ级- 2 -6.3 10t/h水膜脱硫除尘器处理烟气量：28000-33000m3/h除尘效率：＞96%脱硫效率：＞85%系统阻力：＜1000Pa林格曼黑度：≤Ⅰ级6.4 15t/h水膜脱硫除尘器处理烟气量：42000-48000m3/h除尘效率：＞96%脱硫效率：＞85%系统阻力：＜1000Pa林格曼黑度：≤Ⅰ级- 3 -七工艺流程示意图八设备外形图- 4 -- 5 -营业执照副本- 6 -税务登记证- 7 -质量认证证书- 8 -专利证书- 9 -。

图⽂讲解各种除尘器的结构及⼯作原理（动画演⽰） PAGE1 近年来，随着经济的迅速发展，以原煤为燃料的锅炉增加很多，燃煤锅炉排放的⼤⽓污染物对周围环境造成很⼤危害，然⽽减少或降低燃煤锅炉排放污染物的主要途径是与锅炉相配套的各类消烟除尘器，⽽除尘器的性能和效率是决定⼀台锅炉对周围环境造成危害程度的关键所在。

除尘器可分为两⼤类：①⼲式除尘器：惯性除尘器、电除尘器、布袋除尘器、旋风除尘器。

②湿式除尘器：包括⼜喷淋塔、冲击式除尘器、⽂丘⾥洗涤剂、泡沫除尘器和⽔膜除尘器等。

⽬前常见的运⽤最多的是旋风分离器、静电除尘器与布袋除尘器。

下⾯⼩七对各种除尘器做简要介绍： ⼀、⼲式除尘器 ⼲式除尘器不需要⽤⽔作为除尘介质，占所有除尘系统的90%以上。

⼲式除尘器特点：使⽤范围⼴，⼤多数除尘对象都可以使⽤⼲式除尘器，特别是对于⼤型集中除尘系统⽽⾔；粉尘排出的状态为⼲粉状，有利于集中处理和综合利⽤。

其缺点是：不能去除⽓体中的有毒、有害成分；处理不当时容易造成⼆次扬尘。

需要注意的是：处理相对湿度⾼的含尘⽓体或⾼温⽓体时，需采取防结露撒旦施，否则易产⽣粉尘黏结、堵塞管道的现象。

湿式除尘器，⽤⽔作为净化介质。

1. 重⼒除尘器 重⼒除尘器除尘原理是突然降低⽓流流速和改变流向，较⼤颗粒的灰尘在重⼒和惯性⼒作⽤下，与⽓分离，沉降到除尘器锥底部分。

属于粗除尘。

重⼒除尘器上部设遮断阀，电动卷扬开启，重⼒除尘器下部设排灰装置。

重⼒除尘器是借助于粉尘的重⼒沉降，将粉尘从⽓体中分离出来的设备。

粉尘靠重⼒沉降的过程是烟⽓从⽔平⽅向进⼊重⼒沉降设备，在重⼒的作⽤下，粉尘粒⼦逐渐沉降下来，⽽⽓体沿⽔平⽅向继续前进，从⽽达到除尘的⽬的。

原理：利⽤粉尘与⽓体的⽐重不同的原理，使扬尘靠本⾝的重⼒从⽓体中⾃然沉降下来的净化设备，通常称为沉降室。

它是⼀种结构简单、体积⼤、阻⼒⼩、易维护、效率低的⽐较原始的净化设备，只能⽤于粗净化。

重⼒降尘室的⼯作流程：含尘⽓体从⼀侧以⽔平⽅向的均匀速度V进⼊沉降室，尘粒以沉降速度V0独⽴沉降，运⾏t时间后，使尘粒沉降于室底。

热镀锌烟雾的处理方式及优缺点有哪些？热镀锌烟雾的环保处理，分为捕集和处理两个部分。

热镀锌烟雾的环保处理，从处理系统上分，大体分为湿式除尘和干式除尘两大类。

批量热镀锌工艺和吹镀工艺中，对热镀锌烟雾的处理方式相同。

（1）湿式除尘方式湿式除尘，指的是在处理系统中，采用水幕除尘，锌烟雾通过水幕，在水幕的作用下，将烟雾中的颗粒进行沉降、积存后，集中清理，而经过去除锌尘、氧化物微尘的洁净气体，则通过水幕后的管道达标排放，如图1所示。

图1水幕除尘器结构示意图高压水经过喷头形成细小的水雾，湿润了锌烟雾中的颗粒、微尘。

在这个过程中颗粒、微尘被湿润，使其重量加大而有利于被离心分离，在高速呈絮流状态中，由于水滴与尘粒差别较大，它们的速度差也较大。

这样，灰粒与水滴就发生了碰撞凝聚，尤其是粒径细小的颗粒、微尘可以被水雾水溶，进入筒体。

含有颗粒、微尘的锌烟雾被水雾湿润，随水流到除尘器底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止锌烟雾从底部漏出，有清理孔便于进行筒体底部清理。

除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。

净化后的气体，通过筒体上部锥体部分引出，从而达到除尘目的。

水幕除尘结构中，水幕的设置要求空间越大越好，水幕的均匀性，以越“雾”越好。

目的就是加大锌烟雾在水幕中的阻力，延长锌烟雾在水幕内的滞留时间和接触面积，从而达到最好的净化效果。

锌烟雾从风机排出来后，进入水幕时的风压，经过管道阻力消耗，风压值会有所降低，尽管如此，其风压、风速还是比较大的。

锌烟雾进入水幕的最初阶段，水幕被剧烈扰动，所以，水幕的厚度越大，相对净化的效果越好。

在锌烟雾到达水幕的最后位置时，锌烟雾的风压、风速将大幅度降低，锌烟雾也得到了净化。

此时，锌烟雾的风压与大气压的差值，已经降低到最小值，洁净气体开式排放的同时，也再一次延缓了锌烟雾在水幕内的流速和增加了滞留的时间。

由于湿式除尘系统在运行过程中，又产生二次废水，特别需要指出的是，由于废水中含有锌的缘故，给后期的二次废水处理和利用增加了难度。

湿式除尘器工作原理湿式除尘器是一种常见的空气污染控制设备，用于去除工业生产过程中产生的颗粒污染物。

它通过将污染物与水接触，利用水的吸附和沉降能力来实现颗粒物的分离和清除。

下面将详细介绍湿式除尘器的工作原理。

1. 原理概述湿式除尘器利用水的湿润性和密度差异，将空气中的颗粒物吸附到水中，从而达到净化空气的目的。

它主要由进气口、喷淋系统、除尘室、排水系统和排气系统等组成。

2. 进气口进气口是湿式除尘器的入口，将含有颗粒物的污染气体引入除尘室。

进气口通常位于除尘器的顶部，并与工业生产设备的排气管道相连接。

3. 喷淋系统喷淋系统是湿式除尘器中非常重要的组成部份。

它由喷淋头、水泵和水箱等组成。

喷淋头通过喷射水雾形成水幕，使空气中的颗粒物与水接触。

喷淋系统的水泵将水从水箱中抽取，并通过喷淋头均匀地喷洒到除尘室中。

4. 除尘室除尘室是湿式除尘器的核心部份，也是颗粒物与水进行接触和分离的地方。

当含有颗粒物的污染气体通过喷淋系统喷洒的水幕时，颗粒物会被水吸附，并随着水的流动进入除尘室。

在除尘室中，水和颗粒物发生沉降和分离，清洁的空气则通过排气系统排出。

5. 排水系统排水系统用于采集和排放除尘室中的污水。

在除尘室中，颗粒物被水吸附后，形成含有颗粒物的污水。

排水系统将污水采集起来，并通过管道排出。

为了保持除尘器的工作效果，排水系统需要定期清理和维护。

6. 排气系统排气系统用于排放经过湿式除尘器处理后的净化空气。

在颗粒物被水吸附和分离后，清洁的空气通过排气系统排出。

排气系统通常包括风机和排气管道等设备，用于将净化后的空气排放到大气中。

7. 工作过程湿式除尘器的工作过程可以简要概括为以下几个步骤：- 污染气体进入湿式除尘器的进气口。

- 喷淋系统将水喷洒到除尘室中形成水幕。

- 含有颗粒物的污染气体通过水幕，颗粒物被水吸附并与水一起进入除尘室。

- 在除尘室中，颗粒物与水发生沉降和分离。

- 清洁的空气通过排气系统排出。

- 污水通过排水系统排出，以保持除尘器的工作效果。

近年来，随着经济的迅速发展，以原煤为燃料的锅炉增加很多，燃煤锅炉排放的大气污染物对周围环境造成很大危害，然而减少或降低燃煤锅炉排放污染物的主要途径是与锅炉相配套的各类消烟除尘器，而除尘器的性能和效率是决定一台锅炉对周围环境造成危害程度的关键所在。

除尘器可分为两大类：①干式除尘器：包括重力沉降室、惯性除尘器、电除尘器、布袋除尘器、旋风除尘器。

②湿式除尘器：包括又喷淋塔、冲击式除尘器、文丘里洗涤剂、泡沫除尘器和水膜除尘器等。

目前常见的运用最多的是旋风分离器、静电除尘器与布袋除尘器。

下面对各种除尘器做简要介绍：1. 重力除尘——利用粉尘与气体的比重不同的原理，使扬尘靠本身的重力(重力) 从气体中自然沉降下来的净化设备，通常称为沉降室或降生室。

它是一种结构简单、体积大、阻力小、易维护、效率低的比较原始的净化设备，只能用于粗净化。

重力降尘室的工作原理如下图所示：含尘气体从一侧以水平方向的均匀速度V进入沉降室，尘粒以沉降速度V沉下降，运行t时间后，使尘粒沉降于室底。

净化后的气体，从另一侧出口排出2. 惯性除尘——惯性除尘器也叫惰性除尘器。

它的原理是利用粉尘与气体在运动中惯性力的不同，将粉尘从气体中分离出来。

一般都是在含尘气流的前方设置某种形式的障碍物，使气流的方向急剧改变。

此时粉尘由于惯性力比气体大得多，尘粒便脱离气流而被分离出来，得到净化的气体在急剧改变方向后排出。

下图几种常见的权性除尘器。

这种除尘器结构简单，阻力较小(10-80毫米水柱)，净化效率较低(40-80％)，多用于多段净化时的第一段，净化中的浓缩设备或与其它净化设备配合使用。

惯性除尘器以百叶式的最常用。

（它适用于净化含有非粘性、非纤维性粉尘的空气，通常与其它种除尘器联合使用组成机组3.旋风分离器工作原理:：旋风除尘器的工作原理如下图所示，含尘气体从入口导入除尘器的外壳和排气管之间，形成旋转向下的外旋流。

悬浮于外旋流的粉尘在离心力的作用下移向器壁，并随外旋流转到除尘器下部，由排尘孔排出。

除尘器结构示意图除尘器是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。

除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。

同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。

用途是除尘器是锅炉及工业生产中常用的设施除尘器按其作用原理分成以下五类(1)机械力除尘器包括重力除尘器、惯性除尘器、离心除尘器等。

(2)洗涤式除尘器包括水浴式除尘器、泡沫式除尘器，文丘里管除尘器、水膜式除尘器等。

(3)过滤式除尘器包括布袋除尘器和颗粒层除尘器等(4)静电除尘器。

(5)磁力除尘器。

除尘器按照除尘方式分为：（1）干式除尘器。

不同除尘器及其部件(15张)（2）半干式除尘器。

（3）湿式除尘器。

现在工业中用的比较多的是电袋复合式除尘器及袋式除尘器。

（fabric filter ）电袋复合式除尘技术：电袋复合除尘器即在一个箱体内，前端安装一短电场，后端安装滤袋场，烟尘从左端引入，首先经过电场区，尘粒在电场区荷电并有80%~90%粉尘被收集下来。

（发挥电除尘的优点，降低袋场负荷）。

经过电场的烟气部分通过电场区后进入袋区，经滤袋外表面进入滤袋内腔，粉尘被阻留在滤袋外表面，纯净的气体从内腔排气烟道，从烟道排出。

电袋复合式除尘器结合了电除尘器及纯布袋除尘器两者的优点，是新一代的除尘技术，目前国内共有将近200台的电袋复合式除尘器投入使用。

袋式（布袋）除尘技术：定义：利用滤袋进行过滤除尘的技术。

滤袋的材质：天然纤维、化学合成纤维、玻璃纤维、金属纤维。

形式：气体由滤袋外到内部，粉尘在滤袋外表面气体由滤袋内到外部，粉尘在滤袋内表面1957年，脉冲袋式除尘器问世。

编辑本段除尘器行业标准AQ 1022-2006 煤矿用袋式除尘器DL/T 514-2004 电除尘器JB/T 10341-2002 滤筒式除尘器JB/T 20108-2007 药用脉冲式布袋除尘器JB/T 6409-2008 煤气用湿式电除尘器MT 159-1995 矿用除尘器JC/T 819-2007 水泥工业用CXBC系列袋式除尘器JC 837-1998 建材工业用分室反吹风袋式除尘器JB/T 8532-2008 脉冲喷吹类袋布除尘器JB/T 9055-1999 机械振动类袋式除尘器编辑本段除尘器选型依据1、处理风量（Q）处理风量是指除尘设备在单位时间内所能净化气体的体积量。

湿法除尘器的除尘原理
湿法除尘器是一种常见的工业除尘设备，其除尘原理主要基于液体吸附和颗粒沉降的作用。

当工业废气中含有大量的粉尘颗粒时，使用湿法除尘器可以有效地将这些颗粒从废气中分离出来，以达到净化废气的目的。

湿法除尘器的工作原理可分为三个主要步骤：湿化、吸附和沉降。

首先，将废气通过湿化装置进行湿化处理。

湿化装置一般是由喷淋装置组成，通过向废气中喷洒水雾或添加湿化剂，使废气中的颗粒与水雾或湿化剂发生接触，使颗粒湿润并增大颗粒的粒径。

湿化后的废气进入湿法除尘器的主体部分。

在湿法除尘器的主体部分，湿化后的废气进入一个废气室，废气室内设置有一层水幕。

当废气通过水幕时，颗粒与水幕发生碰撞，小颗粒会被水幕中的水滴吸附，大颗粒会与水幕发生冲击并沉降到底部。

这样，颗粒就被从废气中有效地分离出来。

湿法除尘器还可以通过调节水幕的水位来控制除尘效果。

当水位较高时，废气通过水幕的阻力增大，颗粒更容易被吸附和沉降。

相反，当水位较低时，废气通过水幕的速度增快，颗粒吸附和沉降的效果会减弱。

因此，通过控制水位可以实现除尘效果的调节。

湿法除尘器的除尘效率受到多种因素的影响，包括废气流量、水幕的厚度、水幕的速度、颗粒的大小和密度等。

在实际应用中，需要
根据具体情况进行参数的调整，以获得最佳的除尘效果。

湿法除尘器通过液体吸附和颗粒沉降的作用，将废气中的颗粒分离出来，达到净化废气的目的。

其工作原理简单明了，操作方便，适用于处理高浓度、粒径较大的粉尘颗粒。

在工业生产中，湿法除尘器是一种常用的环保设备，对改善环境质量、保护工作人员健康具有重要意义。

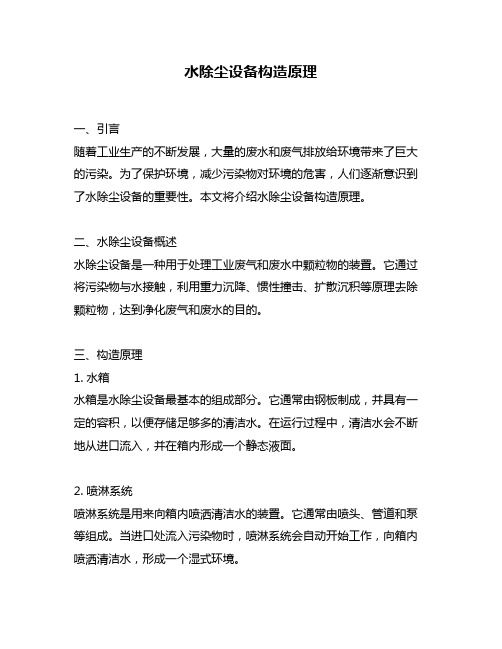

水除尘设备构造原理一、引言随着工业生产的不断发展，大量的废水和废气排放给环境带来了巨大的污染。

为了保护环境，减少污染物对环境的危害，人们逐渐意识到了水除尘设备的重要性。

本文将介绍水除尘设备构造原理。

二、水除尘设备概述水除尘设备是一种用于处理工业废气和废水中颗粒物的装置。

它通过将污染物与水接触，利用重力沉降、惯性撞击、扩散沉积等原理去除颗粒物，达到净化废气和废水的目的。

三、构造原理1. 水箱水箱是水除尘设备最基本的组成部分。

它通常由钢板制成，并具有一定的容积，以便存储足够多的清洁水。

在运行过程中，清洁水会不断地从进口流入，并在箱内形成一个静态液面。

2. 喷淋系统喷淋系统是用来向箱内喷洒清洁水的装置。

它通常由喷头、管道和泵等组成。

当进口处流入污染物时，喷淋系统会自动开始工作，向箱内喷洒清洁水，形成一个湿式环境。

3. 水流平衡器水流平衡器是用来控制箱内水位的装置。

它通常由一组浮球和一个调节阀门组成。

当进口处流入大量污染物时，水位会上升，浮球也会随之上升，并通过调节阀门控制进口水量，以保持箱内的水位平衡。

4. 沉淀区沉淀区是用来沉淀颗粒物的区域。

它通常位于箱底部，并设有一个排放口。

当污染物进入沉淀区时，由于其比重大于清洁水，在重力作用下会沉降到箱底，并从排放口排出。

5. 过滤区过滤区是用来过滤残留颗粒物的区域。

它通常位于沉淀区上方，并设有一层过滤网。

当清洁水从喷头喷射到箱内时，经过过滤网的过滤作用后，残留颗粒物被拦截在过滤网上，并随着时间的推移逐渐形成一层厚度不断增加的沉淀物。

6. 水泵水泵是用来将清洁水从水箱中抽出并重新喷洒到箱内的装置。

它通常由电机和叶轮组成。

当清洁水从喷头喷射出去后，经过一段时间的使用，会逐渐被污染物污染，这时需要将其抽出并重新喷洒到箱内。

四、工作原理当进口处流入污染物时，首先会被喷淋系统向箱内喷洒清洁水，并形成一个湿式环境。

随着时间的推移，污染物会逐渐沉降到沉淀区，并通过排放口排出。
