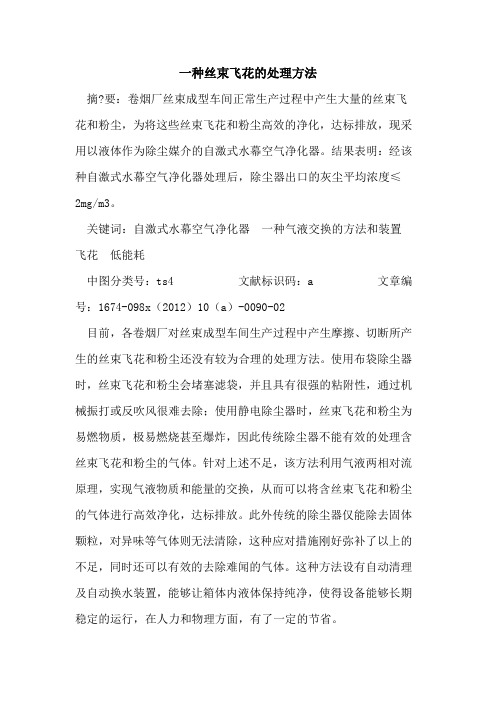

一种丝束飞花的处理方法摘?要：卷烟厂丝束成型车间正常生产过程中产生大量的丝束飞花和粉尘，为将这些丝束飞花和粉尘高效的净化，达标排放，现采用以液体作为除尘媒介的自激式水幕空气净化器。
结果表明：经该种自激式水幕空气净化器处理后，除尘器出口的灰尘平均浓度≤2mg/m3。
关键词：自激式水幕空气净化器一种气液交换的方法和装置飞花低能耗中图分类号：ts4 文献标识码：a 文章编号：1674-098x（2012）10（a）-0090-02目前，各卷烟厂对丝束成型车间生产过程中产生摩擦、切断所产生的丝束飞花和粉尘还没有较为合理的处理方法。
使用布袋除尘器时，丝束飞花和粉尘会堵塞滤袋，并且具有很强的粘附性，通过机械振打或反吹风很难去除；使用静电除尘器时，丝束飞花和粉尘为易燃物质，极易燃烧甚至爆炸，因此传统除尘器不能有效的处理含丝束飞花和粉尘的气体。
针对上述不足，该方法利用气液两相对流原理，实现气液物质和能量的交换，从而可以将含丝束飞花和粉尘的气体进行高效净化，达标排放。
此外传统的除尘器仅能除去固体颗粒，对异味等气体则无法清除，这种应对措施刚好弥补了以上的不足，同时还可以有效的去除难闻的气体。
这种方法设有自动清理及自动换水装置，能够让箱体内液体保持纯净，使得设备能够长期稳定的运行，在人力和物理方面，有了一定的节省。
1 材料与方法1.1 材料及设备仪器ssl100自激式水幕空气净化器（自制）；hfc-3bt呼吸性粉尘采样器，xs225a-scs电子天平；2011年11月份昆明卷烟厂丝束成型车间。
1.2 方法1.2.1 处理与分析根据gbz159-2004工作场所空气中有害物质检测的采样规范的要求，在昆明卷烟厂丝束成型车间，进行分析试验。
1.2.2 定性定量方法在ssl100自激式水幕空气净化器的风机出口高度和操作工人呼吸高度分别采用hfc-3bt呼吸性粉尘采样器进行取样，以上两个取样高度分别取两个采样点，对四个采样点在生产前、生产中和生产后取样，然后对采集地样品进行分析，测定各样品的质量。
水幕除尘器原理图文
水幕除尘器俗称“水除尘器”，它是使含尘气体与液体密切接触，利用水滴和颗粒的惯性碰撞或者利用水和粉尘的充分混合作用及其他作用捕集颗粒或使颗粒增大或留于固定容器内达到水和粉尘分离效果的装置。
水幕除尘器原理：
含尘气体从设备顶部进风口进入设备后，以高速经过旋风分离器，使含尘气体沿轴线调整螺旋向下旋转，利用离心力，除掉较粗颗粒的粉尘，有效地控制了进入电场的初始含尘浓度。
然后，气体经下灰斗进入电场工作，由于下灰斗截面积大于内管截积数倍，根据旋转矩不变原理，径向风速和轴向风速急剧降低产生零速界面而使内管中的重颗粒粉尘沉降于下灰斗内，降低了进入电场的粉尘浓度，低浓度含尘气体经电收尘而凝聚在阴阳极板上，经清灰振打而将收集的粉尘由锁风排灰装置输送走。
为了防止内管旋风和电场极板振打后在下灰斗内形成的二次扬尘，特在下灰斗中设置了隔离锥。
水幕除尘器是把水浴和喷淋两种形式合二为一。
先是利用高压离心风机的吸力，把含尘气体压到装有一定高度水的水槽中，水浴会把一部分灰尘吸附在水中。
经均布分流后，气体从下往上流动，而高压喷头则由上向下喷洒水雾，捕集剩余部分的尘粒。
其过滤效率可达85%以上。
水幕除尘器可以有效地将直径为0.1—20微米的液态或固态粒子从气流中除去，同时，也能脱除部分气态污染物。
它具有结构简单、占地面积小、操作及维修方便和净化效率高等优点，能够处理高温、高湿的气流，将着火、爆炸的可能减至最低。
但采用湿式除尘器时要特别注意设备和管道腐蚀及污水和污泥的处理等问题。
除尘技术方案1. 引言空气中的颗粒物是大气污染的主要成分之一，它们不仅对人类健康造成危害，也对环境造成严重污染。
而除尘技术通过去除空气中的颗粒物，可以有效改善空气质量，保护生态环境。
本文将介绍几种常见的除尘技术方案，包括机械除尘、湿式除尘、静电除尘和滤袋除尘。
2. 机械除尘机械除尘是一种常用的除尘技术，它通过使用物理力学的方法去除空气中的颗粒物。
主要原理是利用气流的力量将颗粒物与气流分离。
2.1. 重力除尘器重力除尘器是一种利用颗粒物的重力沉降原理进行除尘的设备。
它通常由一个垂直的管道组成，在管道内设置障碍物，使气流弯曲并减速。
由于颗粒物的惯性和重力作用，它们会沿着管道壁面沉积下来，从而实现除尘的效果。
2.2. 离心除尘器离心除尘器是一种利用离心力将颗粒物与气流分离的设备。
它通常由一个旋转的圆筒和一个排气口组成。
当气流通过旋转的圆筒时，由于离心力的作用，颗粒物被甩离气流，然后沉积在圆筒内部，从而实现除尘效果。
3. 湿式除尘湿式除尘是一种利用液体与颗粒物接触形成湿润颗粒，然后通过重力或惯性沉降来去除颗粒物的技术。
它可以有效去除细小颗粒物和可吸入颗粒物。
3.1. 水幕除尘器水幕除尘器是一种将颗粒物与水接触形成湿润颗粒，然后通过水的重力将颗粒物沉降下来的设备。
它通常由一个水泵和一组喷水装置组成，通过喷射水幕将颗粒物捕捉到水中，然后通过沉降或沉降槽将颗粒物去除。
3.2. 湿式电除尘器湿式电除尘器是一种结合了湿式除尘和静电除尘技术的设备。
它通过在湿润气流中施加电场的作用，使颗粒物带电并附着在电极上，然后通过水的重力或惯性将颗粒物沉降下来。
4. 静电除尘静电除尘是一种利用静电力将颗粒物与气流分离的技术。
它通常由一个带有高压电极和地极的电场装置组成，通过施加高电压使气流带电，然后利用静电力将颗粒物沉降到地极上。
5. 滤袋除尘滤袋除尘是一种利用纤维布袋过滤空气中颗粒物的技术。
它通常由一个滤袋组成，空气经过滤袋时，颗粒物被滤袋捕捉，而干净的空气通过滤袋排出。
水雾除尘器原理一、前言水雾除尘器是一种利用水雾作为捕集介质，将烟气中的颗粒物通过水的冲洗和拦截达到净化烟气的目的的设备。
本文将从水雾除尘器的原理、结构、工作过程、优缺点等方面进行详细介绍。
二、水雾除尘器原理1. 捕集原理水雾除尘器的捕集原理是利用水雾对烟气中颗粒物进行捕集和冲洗。
当烟气通过水幕时，由于惯性作用和离心力，颗粒物会被分离出来，并与水滴碰撞，被拦截在水面上或沉降到底部。
同时，由于水滴与颗粒物之间存在静电作用力和化学反应等相互作用，也可以增强捕集效果。
2. 清洗原理清洗原理主要是指在捕集后如何清洁过滤媒介。
在水幕上方设置了喷淋装置，将清洁的自来水喷淋到幕板上形成新的干净的水幕。
这样就能够清洗掉过去所积累下来的颗粒物和污染物，使水幕得以重复利用。
三、水雾除尘器结构水雾除尘器主要由进气口、水幕板、滴水板、喷淋系统、底部排放管道等组成。
其结构如下：1. 进气口：烟气从进气口进入除尘器内部进行净化处理。
2. 水幕板：由多层平行的金属薄板组成，通过喷淋系统向上喷洒清洁的自来水形成一道水幕，用于捕集烟气中的颗粒物。
3. 滴水板：位于水幕下方，主要作用是收集和排放被捕集下来的颗粒物和废水。
4. 喷淋系统：包括高压泵、喷嘴等部分，用于向上喷洒清洁的自来水形成新的干净的水幕，并清洗过去所积累下来的颗粒物和污染物。
5. 底部排放管道：用于排放被捕集下来的废水和颗粒物。
四、工作过程1. 烟气进入除尘器内部，经过预处理后进入到设备内部；2. 烟气在水幕板上形成水雾，颗粒物被捕集在水滴表面或沉降到底部；3. 喷淋系统向上喷洒清洁的自来水形成新的干净的水幕，并清洗过去所积累下来的颗粒物和污染物；4. 废水和颗粒物从底部排放管道排出。
五、优缺点1. 优点：（1）除尘效率高：可达到90%以上的除尘效率，对于直径小于5微米的细小颗粒具有较好的捕集效果。
（2）节能环保：不需要额外消耗能源，且不会产生二次污染。
（3）使用寿命长：由于其结构简单，易于维护和清洁，使用寿命长。
湿式除尘器工作原理湿式除尘器是一种常见的空气污染控制设备，用于去除工业生产过程中产生的颗粒污染物。
它通过将污染物与水接触，利用水的吸附和沉降能力来实现颗粒物的分离和清除。
下面将详细介绍湿式除尘器的工作原理。
1. 原理概述湿式除尘器利用水的湿润性和密度差异，将空气中的颗粒物吸附到水中，从而达到净化空气的目的。
它主要由进气口、喷淋系统、除尘室、排水系统和排气系统等组成。
2. 进气口进气口是湿式除尘器的入口，将含有颗粒物的污染气体引入除尘室。
进气口通常位于除尘器的顶部，并与工业生产设备的排气管道相连接。
3. 喷淋系统喷淋系统是湿式除尘器中非常重要的组成部份。
它由喷淋头、水泵和水箱等组成。
喷淋头通过喷射水雾形成水幕，使空气中的颗粒物与水接触。
喷淋系统的水泵将水从水箱中抽取，并通过喷淋头均匀地喷洒到除尘室中。
4. 除尘室除尘室是湿式除尘器的核心部份，也是颗粒物与水进行接触和分离的地方。
当含有颗粒物的污染气体通过喷淋系统喷洒的水幕时，颗粒物会被水吸附，并随着水的流动进入除尘室。
在除尘室中，水和颗粒物发生沉降和分离，清洁的空气则通过排气系统排出。
5. 排水系统排水系统用于采集和排放除尘室中的污水。
在除尘室中，颗粒物被水吸附后，形成含有颗粒物的污水。
排水系统将污水采集起来，并通过管道排出。
为了保持除尘器的工作效果，排水系统需要定期清理和维护。
6. 排气系统排气系统用于排放经过湿式除尘器处理后的净化空气。
在颗粒物被水吸附和分离后，清洁的空气通过排气系统排出。
排气系统通常包括风机和排气管道等设备，用于将净化后的空气排放到大气中。
7. 工作过程湿式除尘器的工作过程可以简要概括为以下几个步骤：- 污染气体进入湿式除尘器的进气口。
- 喷淋系统将水喷洒到除尘室中形成水幕。
- 含有颗粒物的污染气体通过水幕，颗粒物被水吸附并与水一起进入除尘室。
- 在除尘室中，颗粒物与水发生沉降和分离。
- 清洁的空气通过排气系统排出。
- 污水通过排水系统排出，以保持除尘器的工作效果。
湿式除尘项目技术方案本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March湿式除尘项目技术方案项目名称: 焙烧炉及浇注离心机湿式除尘项目版本号：2011-11-08甲方:乙方:汉德环保设备（太仓）有限公司2011年11月08日一公司简介及项目综合说明1.1公司简介德国Handte 环境技术有限公司是世界上除尘领域的领先者，具有100多年的行业经验，同时拥有各类产品和工程设计方面的专家及多项产品发明专利，用户遍及欧美国家，包括众多世界500强企业在内的汽车、机械加工、食品和化工等领域的知名企业。
汉德环保设备（太仓）有限公司位于中国太仓经济开发区娄江北路8号，是德国Handte 环境技术有限公司的在华全资子公司，于2007年3月16日取得独立法人资格证书，注册号为0011134；主要从事生产、开发和销售空气净化过滤器产品并提供售后服务，并于2007年通过了GB/T19002质量体系认证。
过去三年来，公司共计完成数十项工程，年工程满意度均超过95％，在承建的工程项目中均得到客户的一致好评。
本次为客户提供的湿式过滤器是德国HANDTE总公司的成熟定型产品，并广泛应用到德国大众、宝马、奔驰等知名汽车企业。
2007年我公司成立之初，经过充分的消化、吸收和创新，把这些技术成熟的设备成功地推广应用到国内汽车业客户上。
我们拥有优越的地理优势，能更方便、快捷地给上海延锋江森提供优质的服务。
项目综合说明工程名称：焙烧炉及浇注离心机湿式除尘项目建设地点：大连承包范围：按照客户技术协议、客户车间布局图纸与技术规范所示的本工程湿式集中过滤设备的设计、供应、安装、测试及保养维修工作等。
承包方式：包设计、包供应、包运输、包调试、包验收，包质量、配合指导安装。
计划供货日期：在收到意向书后3个月内设备到达工地现场。
发订单通知书当日即开始进场配合；业主保留按主体工程进度调整工期的权利。
一种新型水幕除尘系统在钢厂的应用及效果摘要：我国是钢铁产量世界第一，在钢铁的冶炼过程中，会产生大量的粉尘，危害工人健康，对城市大气污染严重，目前的处理方法多采用布袋除尘器集中处理，管道复杂，耗能高，本文介绍了一种新型水幕除尘系统，该系统采取就近处理就近排放的方式，管道简单，能耗低，为钢铁企业除尘提供了一种新的模式。
关键词：钢铁企业；除尘系统；空气质量现代钢铁工业生产体系，可分为采矿、选矿、冶炼和精制等几大部分。
众所周知，钢铁联合企业以其生产规模大，能源消耗多（钢铁工业的耗能约占全国能源总消耗量的15%）等特点，一直被公认为是大气污染物排放量最大的行业之一。
钢铁工业废气的主要来源于：①原料、燃料的运输、装卸及加工等过程产生大量的含尘废气；②钢铁联合企业的各种窑炉再生产的过程中产生大量的含尘及有害气体的废气；③生产工艺过程化学反应排放的废气，如冶炼、烧焦、化工产品和钢材酸洗过程中产生的废气。
钢铁联合企业废气的排放量非常大，污染面广；冶金窑炉排放的废气温度高，钢铁冶炼过程中排放的多为氧化铁烟尘，其粒度小、吸附力强，加大了废气的治理难度；在高炉出铁、出渣等以及炼钢过程中的一些工序，其烟气的产生排放具有阵发性，且又以无组织排放多，加剧了大气环境的污染。
1、现阶段钢铁企业除尘系统钢铁企业一般采用干法除尘，除尘器多采用布袋除尘器，采用“集中处理、达标排放”的方式，除尘管路长，压力损失大，局部除尘能耗大且除尘管道易堵塞，有时一台除尘系统要同时处理几十个产尘点，且各产尘点并不同时工作，造成除尘器效率较低，能源浪费严重。
同时收集的灰尘需要车辆转运，在运输的过程中会产生大量粉尘外溢，造成二次污染。
2、新型水幕除尘系统结构及工作原理2.1新型水幕除尘器系统构形式如图一所示，包括水幕除尘器、风机、水路循环装置及排水装置等。
2.2水幕除尘系统的工作原理一般认为，气流中的颗粒（气溶胶）随着气流一起运动，很少或不产生滑动。
但是，若有一静止的或缓慢运动的障碍物（如液滴）处于气流中时，则成为一个“靶子”使气体产生绕流，而气体中的颗粒由于受惯性的影响保持自身的行进方向，与“靶子”发生碰撞，从而使颗粒沉降。
建筑施工中的室内烟气处理技术在建筑施工过程中，烟气的释放是不可避免的。
而烟气对人体健康及环境造成的危害也不容忽视。
为了保护工人和附近居民的身体健康，同时减少对环境的污染，建筑施工中的室内烟气处理技术变得至关重要。
本文将介绍一些常见的室内烟气处理技术，旨在帮助建筑施工企业更好地应对这一问题。
一、风机排风系统风机排风系统是建筑施工过程中处理室内烟气的常用技术。
通过在作业现场设置排风口和风机，将室内烟气直接排放到室外。
这种方法的优势在于操作简便，成本相对较低。
但需要注意的是，排风系统应该保持通风良好，以充分排放烟气，避免对周围环境和工人健康的不良影响。
二、烟雾净化器烟雾净化器是一种先进的室内烟气处理设备，主要通过过滤和吸附的方式净化烟气。
烟雾净化器通常采用高效过滤器和活性炭吸附层，能够有效地去除烟气中的颗粒物和有害气体。
这种技术对于处理高浓度烟气效果显著，操作过程中也比较安全可靠。
然而，由于烟雾净化器的设备和运行成本较高，适用于一些对烟气处理效果要求较高的场合。
三、水幕式除尘器水幕式除尘器是一种常用的室内烟气处理设备，通过水幕的形式捕捉烟气中的颗粒物。
水幕除尘器将烟气通过水幕，使颗粒物在与水接触的过程中被捕捉下来，从而达到除尘的目的。
这种技术相对简单，成本较低，同时能够将烟气中的颗粒物有效去除。
然而，水幕除尘器在处理大量烟气时需要较大的空间，并且水幕会带来水分和湿气的问题，需要注意处理好水的回收和处理工作。
四、静电除尘器静电除尘器是一种较为先进的室内烟气处理设备，通过静电作用将烟气中的颗粒物捕捉下来。
静电除尘器主要由净化单元和电源控制单元组成。
在净化单元中，通过高电压静电场的作用，将烟气中的颗粒物带电并沉积在电极上。
这种技术的优点是高效、节能，能够较好地处理细小颗粒物，而且无需额外处理水分和湿气。
但是，静电除尘器的设备较为复杂，运行和维护成本较高。
总结起来，建筑施工中的室内烟气处理技术有风机排风系统、烟雾净化器、水幕式除尘器和静电除尘器等多种选择。
水浴除尘器的工作原理水浴除尘器是一种常用的空气净化设备，主要用于去除工业废气中的固体颗粒物。
它通过将废气与水接触，利用水的洗涤作用将固体颗粒物吸附和沉降，从而达到净化空气的目的。
下面将详细介绍水浴除尘器的工作原理。
1. 废气进入除尘器废气从生产设备或工业排放口进入水浴除尘器的进气口。
废气中含有固体颗粒物，如粉尘、烟雾等。
2. 水与废气接触废气进入水浴除尘器后，与水进行接触。
水通过喷淋装置均匀地喷洒在废气上方，形成水幕。
废气通过水幕时，固体颗粒物会被水吸附。
3. 固体颗粒物沉降被水吸附的固体颗粒物会随着废气一起进入水池。
由于固体颗粒物的密度大于水，它们会逐渐沉降到水池底部。
在水池底部设有排污口，定期清除沉积的固体颗粒物。
4. 净化后的废气排放经过水浴除尘器处理后，废气中的固体颗粒物被有效去除，净化后的废气通过出气口排放到大气中。
排放的废气中的固体颗粒物浓度大大降低，达到环保要求。
水浴除尘器的工作原理可以总结为通过水的洗涤作用将固体颗粒物吸附和沉降，从而净化废气。
它具有以下优点：1. 高效净化：水浴除尘器能够有效去除废气中的固体颗粒物，使排放的废气达到环保要求。
2. 低能耗：水浴除尘器的能耗较低，不需要额外的能源供应，仅需水泵进行循环。
3. 维护简单：水浴除尘器结构简单，维护方便。
定期清除水池底部的固体颗粒物即可。
4. 适用性广：水浴除尘器适用于各种工业废气的净化，包括烟尘、粉尘、烟雾等。
需要注意的是，水浴除尘器在使用过程中需要定期检查水质，保证水的清洁度，避免固体颗粒物的二次污染。
此外，水浴除尘器的处理效果受到废气流量、颗粒物浓度和水幕厚度等因素的影响，需要根据实际情况进行参数调整。
总之，水浴除尘器通过水的洗涤作用将固体颗粒物吸附和沉降，达到净化废气的目的。
它在工业废气处理中起到重要的作用，能够有效减少固体颗粒物的排放，保护环境和人们的健康。
2 自激式水幕除尘机理研究2 Self-excitation water curtain dust removal2.1湿式除尘(Wet dust removal)湿式除尘[1]也叫洗涤式除尘，是利用水(或其他液体)与含尘气体相互接触,伴随有热、质的传递，经过洗涤使尘粒与气体分离的一种除尘方法。
早在19世纪末钢铁行业中就已经采用这种方法来去除大颗粒粉尘了。
湿式除尘与干式除尘各自的优缺点[2]见表2-1。
表2-1 湿式除尘与干式除尘比较表2.1.1 湿式除尘机理湿式除尘中的捕集物是水或其他液体，根据其在捕集粉尘颗粒时的不同形态[3]：液滴、液膜、液层，湿式除尘又可相应地分为三种。
其中以液滴作为粉尘捕集物的除尘方式应用最为广泛，且由于产生液滴的方式不同，又可细分为若干种类。
1）液滴湿式除尘液滴湿式除尘主要是靠含尘气体与均匀散开的液滴在一封闭空间内充分接触，通过惯性碰撞、拦截、扩散、重力、静电力等效应实现液滴对粉尘颗粒的捕集，如图2-1所示。
下面将分述其中基本的惯性碰撞、拦截和扩散效应[4-9]。
假定粉尘粒子一接触捕集体即被捕集。
（1）惯性碰撞惯性碰撞是湿式除尘中最常见的除尘作用，惯性碰撞效应只考虑粉尘粒子质量而不考虑其体积。
如图2-2所示，含尘气流前方有一液滴，气流流线在液滴前方发生偏转，流线偏转状况随气流速度的大小而不同，速度较高时，流线要贴近液滴表面前端才发生偏转绕过捕集体，而速度较低时，流线在离捕集体较远处就会发生偏转。
气流中的粉尘颗粒由于密度比气体密度大得多，因此其在惯性力的作用下运动轨迹偏离气流流线而向靠近捕集体的方向运动，图中m 粒子所在轨迹为偏离流线后与捕集体发生碰撞的最远轨迹，称为极限轨迹，在图中所示b 范围内，所有质量不小于m 粒子的粉尘颗粒均会因与捕集体发生惯性碰撞而被捕集。
定义惯性碰撞因数为：碰撞因数φ在0~1之间变化，碰撞因数越大，则粉尘因惯性碰撞而被捕集的几率就图2-2 惯性碰撞效应示意 Figure2-2 Inertial collision effectlb d ϕ= （2.1）图2-1 液滴捕尘机理Figure 2-1 Mechanism of droplet removing dust越大。
一种自激式水幕除尘器性能研究试验
摘要: 为进一步研究自激式水幕除尘器的性能，对ZSL80A自激式水幕除尘器做了进一步的研究试验。
试验得出ZSL80A自激式水幕除尘器最大单位过风能力曲线，推论出曲线与坐标轴所围成阴影部分即为除尘器正常工作所有工作点，为风机的选取提供理论依据；同时由除尘器最大单位过风能力曲线得出除尘器压损与单位过风量成反比例关系。
实验得出溢流口高度与单位过风量、压损关系图，推论出压损相同，溢流口高度H越高本除尘器单位过风量越小；单位风量相同，溢流口高度H越高本除尘器压损越高。
关键词:自激式水幕除尘器；溢流口高度；液滴；风机口现象；最大单位过风能力曲线图；
Keywords: self-oscillating water curtain dust collector; the height of the overflow port; droplets; fan mouth phenomenon; largest unit of wind graph
Abstract: In order to study the self-excited water curtain dust collector further, we done research experiments. The experiments showed the largest unit capacity of wind of ZSL80A Self-excited water curtain dust collector, released all operating points of ZSL80A Self-excited water curtain dust collector and the relationship between the height of the overflow port. Inferred when the same pressure loss, the higher of the
overflow port the smaller of the amount of wind, when the same unit air volume, the higher of the overflow port the higher of the pressure loss.
目前，湿式除尘器在各行业有较多的应用。
自激式水幕除尘器是湿式除尘器的一种，通过分散含尘气流而生成的液滴、液膜或气泡使含尘气体中的尘粒得以分离捕集[1-3]。
为进一步研究自激式水幕除尘器的性能，对ZSL80A自激式水幕除尘器做了进一步的研究试验。
研究实验包括：找出ZSL80A自激式水幕除尘器溢流口高度与风量、压损的关系以及做出ZSL80A自激式水幕除尘器最大工作能力曲线图。
1.材料与方法
1.1 材料与设备
ZSL80A自激式水幕除尘器（徐州众凯机电设备制造有限公司）；风速仪；差压传感器；不锈钢镜面板；
1.2 ZSL80A自激式水幕除尘器结构原理
其工作原理是气流中的颗粒（气溶胶）随着气流一起运动，很少或不产生滑动，但是，若有一静止的或缓慢运动的障碍物（如液滴）处于气流中时，则成为一个“靶子”，使气体产生绕流，而气体中的颗粒由于受惯性的影响保持自身的行进方向，与“靶子”发生碰撞，从而使某些颗粒沉降[1-3]。
气流沿着通道流动时，由于受节流板的阻挡作用，在狭窄通道内
局部强化，形成快速气流，快速气流带动液体脱离液体平面喷向气流通道内的空间，形成液幕和大量液珠，液珠受自重和挡水板的作用与气流分离，落回除尘箱底部。
在此过程中，含尘气体与液体充分接触，完成气相与液相之间的能量交换与物质交换，含尘气体中的灰尘与气体也同步进行了分离，灰尘被液幕所拦截，进入水中。
1.3 方法
D-进风管直径（m）
L-除尘器长度（m）
π-圆周率
（3）把同一溢流口高度（150mm、170mm、190mm、210mm、230mm）不同单位过风量的工作点连接起来即可得出本除尘器溢流口高度与单位过风量、压损的关系曲线图。
2. 结果与分析
ZSL80A自激式水幕除尘器最大单位过风能力见曲线图1。
溢流口高度与单位过风量、压损的关系曲线图见图2。
由图1得出除尘器压损越大，最大单位过风量越小。
同时此曲线图对本除尘器风机选取具有极其重要的指导作用，即风机工作曲线只要包含在上图阴影部分之内，那么这样的风机带动除尘器运行时，无论在什么样的情况下本除尘器都不会出水。
图2可知：压损相同，溢流口高度H越高本除尘器单位过风量越小；单位过风量相同，溢流口高度H越高本除尘器压损越高。
通过本图，可得出在某一单位过风量和压损下对应的溢流口的高度。
例如单位过风量为3500 m?/（h·m）、压损为1500pa时，从图中可看出溢流口高度约200mm。
为方便使用，表1列出几组工作点对应的溢流口高度。
3.结论与讨论
（1）通过对ZSL80A自激式水幕除尘器研究实验，得出其最大单位过风能力曲线，推论出曲线与坐标轴所围成阴影部分即为除尘器正常工作所有工作点，为风机的选取提供理论依据；同时得出除尘器
压损与单位过风量成反比例关系，为除尘器工作点的选取指明方向。
（2）通过对ZSL80A自激式水幕除尘器研究实验，得出其溢流口高度与风量、压损的关系。
推出本除尘器应用于类似烟厂小压损的场合时，溢流口高度需比本机溢流口高度要低，如除尘器压损800pa、单位过风量2500 m?/（h?m）时，溢流口高度H＜150mm；应用于类似钢厂大压损的场合时，溢流口高度需比本机溢流口高度要高，如单机压损2000pa，单位过风量3000 m?/（h?m），H＞230mm。
（3）目前对ZSL80A自激式水幕除尘器研究实验尚不够完善，关于除尘器其它性能，需进一步研究实验。
参考文献:
[1] 向晓东.除尘理论与技术[M].北京：冶金工业出版社，2013
[2] 张殿印、申丽. 工业除尘设备设计手册[M]. 北京：化学工业出版社,2012
[3]余云进.除尘技术问答[M].北京：化学工业出版社，2006.。
