如何arcgis下用SHP文件切DEM和影像图

arcgis中按范围面裁剪影像在GIS（地理信息系统）中，影像裁剪是一项常见的操作，通过裁剪可以提取出我们感兴趣的区域，并去除掉不需要的部分。

而在ArcGIS软件中，按范围面裁剪影像是一种常用的裁剪方式，本文将介绍在ArcGIS中如何进行按范围面裁剪影像的操作步骤。

我们需要打开ArcGIS软件，并加载需要裁剪的影像数据。

在ArcMap界面中，点击“添加数据”按钮，选择要裁剪的影像文件，加载进地图视图中。

接下来，我们需要准备好裁剪范围面数据。

这可以是一个面状的矢量文件，比如shp文件，也可以是一个图层文件，比如要素类。

在本例中，我们将使用一个shp文件作为裁剪范围面数据。

同样地，通过点击“添加数据”按钮，将裁剪范围面数据加载进地图视图中。

现在，我们已经加载好了待裁剪的影像数据和裁剪范围面数据，接下来就可以开始按范围面裁剪影像了。

选择“数据管理工具箱”中的“裁剪工具”。

在弹出的对话框中，选择待裁剪的影像数据作为“输入栅格”（Input Raster），选择裁剪范围面数据作为“裁剪几何体”（Clipping Geometry）。

在“裁剪几何体”选项中，我们可以选择多个裁剪几何体。

如果我们只选择了一个裁剪几何体，那么裁剪结果将只包含该几何体范围内的影像数据。

如果我们选择了多个裁剪几何体，那么裁剪结果将包含所有选中几何体范围内的影像数据。

在“输出栅格”（Output Raster）选项中，我们需要指定裁剪后的影像数据保存位置和名称。

点击浏览按钮，选择保存路径和文件名，然后点击确定。

接下来，点击“运行”按钮，开始执行裁剪操作。

在操作完成后，我们将得到按范围面裁剪后的影像数据。

在裁剪完成后，我们可以通过调整地图视图的范围和放大倍数，来查看裁剪结果。

同时，我们还可以对裁剪后的影像数据进行进一步的分析和处理。

总结起来，按范围面裁剪影像是ArcGIS中一种常用的操作，通过这种方式可以提取出我们感兴趣的区域，并去除掉不需要的部分。

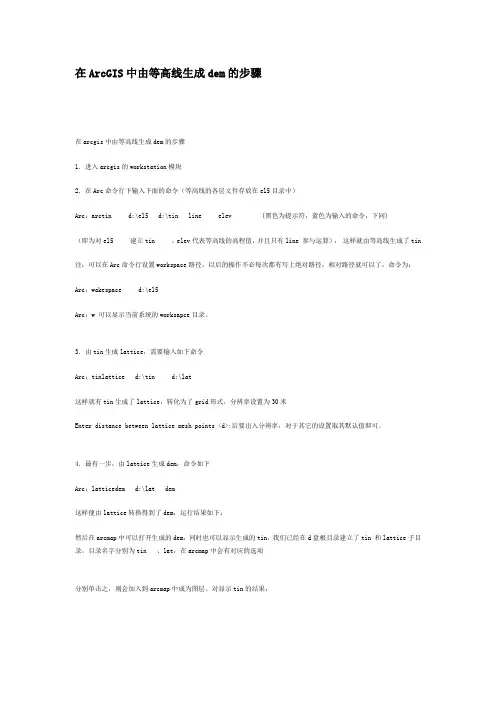

在ArcGIS中由等高线生成dem的步骤在arcgis中由等高线生成dem的步骤1．进入arcgis的workstation模块2．在Arc命令行下输入下面的命令（等高线的各层文件存放在el5目录中）Arc：arctin d:\el5 d:\tin line elev (黑色为提示符，蓝色为输入的命令，下同)（即为对el5 建立tin ，elev代表等高线的高程值，并且只有line 参与运算），这样就由等高线生成了tin 注：可以在Arc命令行设置workspace路径，以后的操作不必每次都有写上绝对路径，相对路径就可以了。

命令为：Arc：wakespace d:\el5Arc：w 可以显示当前系统的worksapce目录。

3．由tin生成lattice，需要输入如下命令Arc：tinlattice d:\tin d:\lat这样就有tin生成了lattice，转化为了grid形式，分辨率设置为30米Enter distance between lattice mesh points <d>:后要出入分辨率，对于其它的设置取其默认值即可。

4．最有一步，由lattice生成dem，命令如下Arc：latticedem d:\lat dem这样便由lattice转换得到了dem，运行结果如下：然后在arcmap中可以打开生成的dem，同时也可以显示生成的tin，我们已经在d盘根目录建立了tin 和lattice子目录，目录名字分别为tin 、lat，在arcmap中会有对应的选项分别单击之，则会加入到arcmap中成为图层。

对显示tin的结果：将局部放大之后可以很清晰的看出tin的结构来：依照上述同样的方法，我们把生成的lattice显示出来：将局部放大之后，可以看出lattice的结构跟tin有显著的不同，为栅格状。

如果想把它们转化为其它格式，例如img格式，以方便的在erdas中操作，方法如下：启动arctools，并单击grid to imge 命令，进行设置后就可以转化为img格式，可以为erdas读取。

ArcGIS切图方法arcgis的地图有两种切片方式：自动切片和手动切片一、自动切片就是在客户端请求地图时，才进行切片，制作方法如下：把做好的地图发布成服务（我这里是使用Arcgis Manager发布地图，ArcCatalog应该也差不多是这样设置的），发布完成后编辑地图服务，在编辑界面选择最后一项“Caching” ，这里可以看到地图默认是采用Dynamically方式发布的，选择“Use tiles from a cache that you will define below”进行切片1）、点击“suggest...”设计地图缩放级别（如20），2)、“Tile format”选择“PNG24”3）、把“Create tiles on demand ”复选框勾上其他默认最后“save and restart”，地图发布完毕，当有用户请求地图是，服务器会自动在相应的缩放级别进行切片。

然后进入rest,先清一下缓存，就可以预览地图了二、手动切片把做好的地图发布成服务（这里必须使用ArcCatalog发布），发布完成后编辑（右键Service Properties..）地图服务，在编辑界面选择最后一项“Caching” ，选择“Use tiles from a cache that you will define below”，也是按照自动切片那样设置参数，但不要勾选“Create tiles on demand ”，然后点击右上角的“Create Tiles...”进行手动切片，按照提示设置一下参数（最主要的是Extent,根据实际情况设置一下经纬度的范围就可以了，你还可以设置针对哪个图层，哪个缩放级别进行切片的，这里就不详细说明了，自己研究一下吧），最后点击Ok，就会进行切片了。

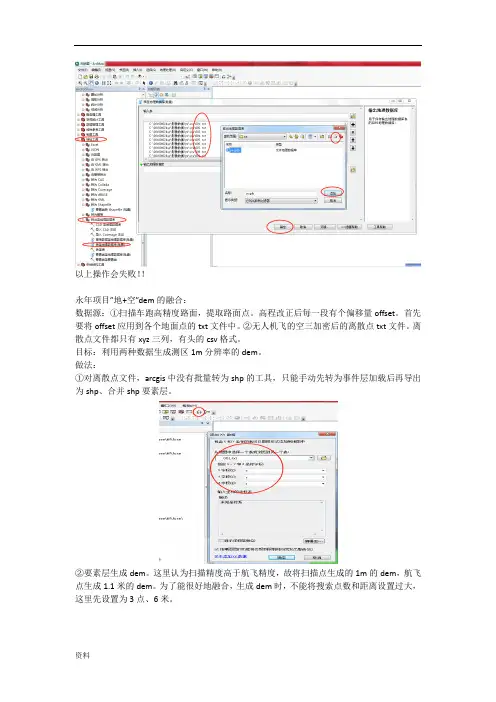

以上操作会失败！！永年项目”地+空”dem的融合：数据源：①扫描车跑高精度路面，提取路面点。

高程改正后每一段有个偏移量offset。

首先要将offset应用到各个地面点的txt文件中。

②无人机飞的空三加密后的离散点txt文件。

离散点文件都只有xyz三列，有头的csv格式。

目标：利用两种数据生成测区1m分辨率的dem。

做法：①对离散点文件，arcgis中没有批量转为shp的工具，只能手动先转为事件层加载后再导出为shp、合并shp要素层。

②要素层生成dem。

这里认为扫描精度高于航飞精度，故将扫描点生成的1m的dem，航飞点生成1.1米的dem。

为了能很好地融合，生成dem时，不能将搜索点数和距离设置过大，这里先设置为3点、6米。

③融合：选择blend，优先使用高精度的dem。

④补洞：融合后的dem有较多的空洞无效值区域，甲方要求补洞。

先对融合后的dem生成多点要素层，再用要素层重新生成dem，这时将搜索点数和距离设置为3点、30米。

结果比较：赠送以下资料考试知识点小技巧大全一、考试中途应饮葡萄糖水大脑是记忆的场所，脑中有数亿个神经细胞在不停地进行着繁重的活动,大脑细胞活动需要大量能量。

科学研究证实,虽然大脑的重量只占人体重量的2%-3%,但大脑消耗的能量却占食物所产生的总能量的20%,它的能量来源靠葡萄糖氧化过程产生。

据医学文献记载,一个健康的青少年学生30分钟用脑,血糖浓度在120毫克/100毫升,大脑反应快,记忆力强；90分钟用脑，血糖浓度降至80毫克/100毫升，大脑功能尚正常；连续120分钟用脑，血糖浓度降至60毫克/100毫升，大脑反应迟钝，思维能力较差。

我们中考、高考每一科考试时间都在2小时或2小时以上且用脑强度大，这样可引起低血糖并造成大脑疲劳，从而影响大脑的正常发挥，对考试成绩产生重大影响。

因此建议考生，在用脑60分钟时，开始补饮25%浓度的葡萄糖水100毫升左右，为一个高效果的考试加油。

arcgis裁剪影像的方法
咱们直接上干货，不多罗嗦了。

第一步：打开arcgis（arcmap），将原始影像数据加载进来，将行政界线加载进来（应该也可以自己画个区域）——开始编辑
第二步：右击影像数据——属性——符号系统——勾选显示背景值——拉伸类型选择：无
第三步：打开ArcT oolBox——找到数据管理工具——栅格——栅格处理——裁剪
双击裁剪工具——填写输入栅格数据——输出范围——勾选使用输入要素裁剪集合——确定并等待裁剪完成。

第四步：右击裁剪的数据——导出数据
勾选使用渲染——更改位置、名称和格式——保存
进度条达到100%提示是否添加到地图，加不加都行，这里我不加载。

第五步：重新打开arcgis，将我们保存的数据添加到arcgis一次，会提示金字塔不足，点击是，进度条走完之后，关掉下次就不会提示了
下面看看我们裁好的效果吧！
到这里就全部完成了。

下面我们用思凡将我们裁剪的影像加载到cad中看看效果怎么样？
打开cad——在菜单栏找到思凡制图——思凡设置——绘图影像加载
找到你的栅格影像文件，一定要看清文件格式，点击打开
我们看下在cad中的效果，感觉很清晰呢。

如果觉得有用一定记得给小编一个赞哦。

ArcGIS中对栅格数据（遥感影像或地形图）进行裁剪切割的方法本次林保工作利用遥感影像图做底图，图与图的接边处因有空白区域覆盖而无法显示底图上的遥感影像，可以通过对栅格数据进行裁剪切割的方法消除重叠部分，显示底图信息。

常用方法有：
1、利用矩形对栅格数据裁剪:Arctoolbox中，data management tools>raster>raster Processing>clip,在Input Raster中选择被裁剪的栅格数据，设定好矩形四个顶点即可。

2、在Spatial Analyst Tools中提供了多种对栅格数据的提取方法，Arctoolbox中，Spatial Analyst Tools>extraction包括提取值到点，根据属性提取，用圆提取，用多边形提取，用掩模提取，用点提取，用矩形提取等，其中的用掩模提取功能可以让我们通过不规则边界来获取需要的栅格数据。

在arcgis、ERDAS下如何进行影像图裁剪ArcgisTOOLBOX--SPATAIL ANALYST TOOLS--EXTRACTION--EXTRACT BY MASK等都可以。

ArcGIS的裁剪功能不怎么好用,裁剪后只能保留三个波段,推荐用ERDAS或PCI进行裁剪.ERDAS中有两个裁剪方法:1.ERDAS--DataPrep--Subset Image2.ERDAS--Interpreter--Utilities--MaskPCI裁剪方法:PCI--Focus--Tools--Clipping/Subsettingarcgis中的裁切，有好几个功能都是不改变影像大小，只改变指定范围外的象元像素值总结一下利用Erdas和Arcgis来随意图形分割影像图：影像图格式为tif随意图形格式随意（就当shape格式）一：合并影像图：由于影像图的分割需要，则要全部覆盖shape格式的边界。

分Erdas和Arcgis两种合并法：Erdas合并：①打开Erdas，再打开viewer窗口(注意：再打开图层时，要将raster option的no stretch和background transparent前打勾，这样图层就不会失真)。

②打开需要合并的图：files of type选择，选择对应的的图层③在窗口viewer—raster—mosaic images,弹出mosaic tool窗口④在窗口mosaic tool—process—run mosaic，弹出窗口⑤在窗口output file nam选择files of type为tif格式，存放路径自己选择，点击ok完成Arcgis合并: ①打开Arcgis(Arcmap), 加入要合并的图层②ArcToolBox—datamanagementtools—raster—mosaic或mosic to new rastevr然后按需求选择input raster 和 output raster还有名称。

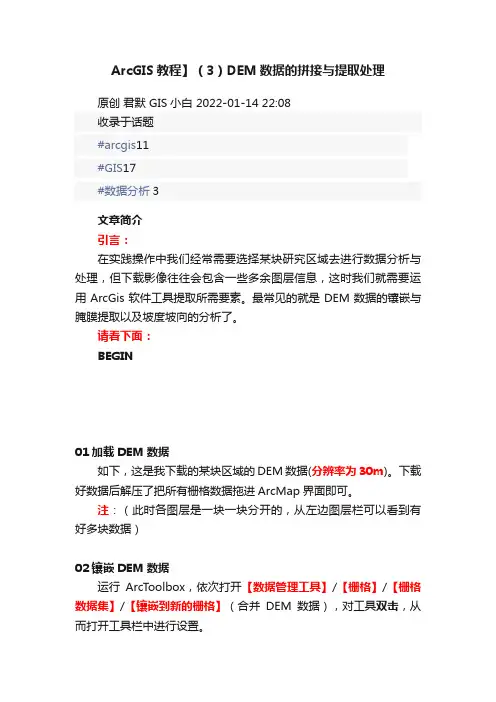

ArcGIS教程】（3）DEM数据的拼接与提取处理原创君默 GIS小白 2022-01-14 22:08收录于话题#arcgis11#GIS17#数据分析3文章简介引言：在实践操作中我们经常需要选择某块研究区域去进行数据分析与处理，但下载影像往往会包含一些多余图层信息，这时我们就需要运用ArcGis软件工具提取所需要素。

最常见的就是DEM数据的镶嵌与腌膜提取以及坡度坡向的分析了。

请看下面：BEGIN01加载DEM数据如下，这是我下载的某块区域的DEM数据(分辨率为30m)。

下载好数据后解压了把所有栅格数据拖进ArcMap界面即可。

注：（此时各图层是一块一块分开的，从左边图层栏可以看到有好多块数据）02镶嵌DEM数据运行ArcT oolbox，依次打开【数据管理工具】/【栅格】/【栅格数据集】/【镶嵌到新的栅格】（合并DEM数据），对工具双击，从而打开工具栏中进行设置。

投影如果需要可以自定义或者导入原图层坐标信息在进行选择波段数、像元类型等信息时可在原图层属性源中查看(一般波段数都是1)合并Mosaic操作设置完成如下，完成了DEM数据的合并，生成了新图层“2020_Mosaic”。

（已经把所有图层拼接到一起）03腌膜提取DEM添加所需要提取范围的区域面矢量图层，如下图，这是我添加的某个区域的面范围图层注：例如提取青海省西宁市的区域，可以添加西宁市的地级面图层shp文件运行ArcT oolbox，依次打开【空间分析工具】/【提取】/【掩膜提取】，双击调出工作面板。

在工具栏中进行设置。

输入栅格：合并后的DEM影像；输入栅格或掩膜数据：所需要提取要素的面范围。

点击完成，DEM数据腌膜提取成功，如下：下面的是DEM数据的坡度与坡向提取步骤04DEM数据的坡向提取运行ArcT oolbox，依次打开【空间分析】/【表面工具】/【坡向】，双击调出坡向设置面板。

输入栅格选择上一步腌膜提取完成的DEM数据，其它参数默认即可。

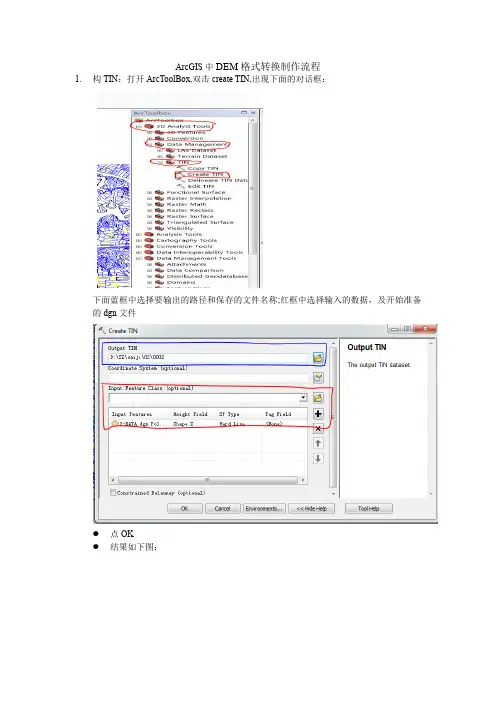

ArcGIS中DEM格式转换制作流程1.构TIN：打开ArcToolBox,双击create TIN,出现下面的对话框：下面蓝框中选择要输出的路径和保存的文件名称;红框中选择输入的数据，及开始准备的dgn文件●点OK●结果如下图：2.将Tin转为Raster:：按照下面的图示,选择“TIN TO Raster”，双击出现下面的对话框：下图中红框中选择输入的tin文件，即上一步生成的tin蓝框中设置输出的路径和名称天蓝色的位置处选择cellsize *，后面的星号处按照要求设置符号间距出现的结果如下：注意:如果大块涉及到采集范围,那么这部分需要进行裁切,按照采集范围进行裁切.具体操作如下:添加生成的raster和大块的范围线（与采集范围共同填充的多边形）双击打开，出现下面的对话框：下图红框中选择要被裁切的raster蓝框中选择裁切的多边形，即大块范围线（与采集范围共同填充的多边形）绿框中选择输出的路径和命名3.开始转换投影：下图红框中，选择要输入的raster（涉及到采集范围时注意选择裁切完的raster）和输入的坐标绿框中设置输出的raster路径及名称和输出的坐标下面Resampling Technique处按照红框中的进行设置。

点OK，就开始转换投影。

完成后记得看一下坐标是否正确4.裁切分幅图5.分幅图raster转point右键“raster to point”点“batch”，批量转运行完之后，点shp文件添加到空间中6.批量添加xy坐标：选择“Add xy coordinate”，右键“batch”，批量添加xy7.运行完之后，右键点shp文件，选择“open Attribute table”，对高程进行编辑，按照要求保留两位小数。

选择“Field Calculator”，出现对话框，点“Yes”按照下面的公式进行计算，使Z值保留两位小数。

注意：每个字符之间都留有空格8.之后导出点的xyz坐标，导出时要保存为Text File文本格式。

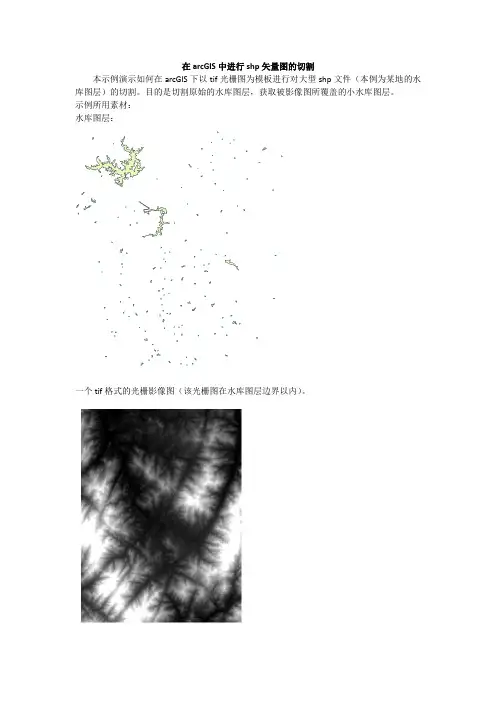

在arcGIS中进行shp矢量图的切割本示例演示如何在arcGIS下以tif光栅图为模板进行对大型shp文件（本例为某地的水库图层）的切割。

目的是切割原始的水库图层，获取被影像图所覆盖的小水库图层。

示例所用素材：水库图层：一个tif格式的光栅影像图（该光栅图在水库图层边界以内）。

两者的空间位置关系如下图：步骤如下：1.创建一个新的图层文件：打开ArcCatalog，在指定的位置新建一个Shapefile，类型设置为polygon（因为水库是多边形要素），本例名为testClipShp，如下图所示。

2.将建好的testClipShp文件拖动到arcMap中，但是会弹出以下提示，是因为该图层没有空间引用，也就是没有为其指定空间坐标系。

点击确定即可。

3.为该图层文件指定空间坐标系，首先打开ArcToolbox，在数据管理工具中找到定义投影工具，双击打开该工具。

在Input Dataset or Feature Class中选定要指定投影的shp图层，本例为testClipShp，点开第二个选项弹出如下对话框，点击Select按钮。

按照下图所示路径打开指定的文件夹。

在该文件夹下选中如下选项：111E作为默认坐标。

选中该项后点击add。

点击OK按钮，开始为指定的图层加载投影。

4.对水库图层进行坐标定位，打开ArcToolbox中的指定工具，如下图所示。

打开对话框如下所示：此步骤的其余方法与上一步完全相同，略去。

最终点击上一个对话框的OK按钮后，水库的投影参照点将与新图层一致。

5.按照tif图选择水库中的要素。

选中工具条中的编辑工具。

弹出如下工具条，点击Editor项，打开编辑。

框选tif图覆盖的水库区域，效果如下图所示，被框选的水库要素都变为蓝色，复制被蓝色的水库要素。

6.打开创建的testClipShp图层，在其编辑区域进行：右键---粘贴操作。

即可将选中部分粘贴到新的图层中，如下图所示：与tif图的对比效果：至此，新的图层文件testClipShp就完成了。

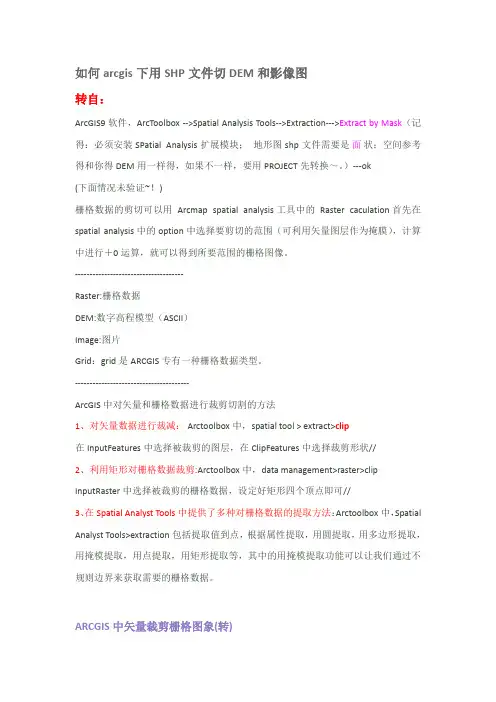

如何arcgis下用SHP文件切DEM和影像图转自：ArcGIS9软件，ArcToolbox -->Spatial Analysis Tools-->Extraction--->Extract by Mask（记得：必须安装SPatial Analysis扩展模块；地形图shp文件需要是面状；空间参考得和你得DEM用一样得，如果不一样，要用PROJECT先转换～。

）---ok(下面情况未验证~！)栅格数据的剪切可以用Arcmap spatial analysis 工具中的Raster caculation 首先在spatial analysis中的option中选择要剪切的范围（可利用矢量图层作为掩膜），计算中进行＋0运算，就可以得到所要范围的栅格图像。

-------------------------------------Raster:栅格数据DEM:数字高程模型（ASCII）Image:图片Grid：grid是ARCGIS专有一种栅格数据类型。

---------------------------------------ArcGIS中对矢量和栅格数据进行裁剪切割的方法1、对矢量数据进行裁减： Arctoolbox中，spatial tool > extract>clip在InputFeatures中选择被裁剪的图层，在ClipFeatures中选择裁剪形状//2、利用矩形对栅格数据裁剪:Arctoolbox中，data management>raster>clip InputRaster中选择被裁剪的栅格数据，设定好矩形四个顶点即可//3、在Spatial Analyst Tools中提供了多种对栅格数据的提取方法：Arctoolbox中，Spatial Analyst Tools>extraction包括提取值到点，根据属性提取，用圆提取，用多边形提取，用掩模提取，用点提取，用矩形提取等，其中的用掩模提取功能可以让我们通过不规则边界来获取需要的栅格数据。

找到图片
打开arggis catalog
链接文件夹
选择要链接的位置
这里已经链接好的是E盘的
把图片放到E盘
打开arcmap
打开arcmap
选择濮阳图
添加控制点
此处根据谷歌地图看时机的经度纬度坐标
35.758275 115.013722
第一个点
配准发布
切图
切好的图片文件
重命名文件
填写文件夹和初始化的点进行文件重命名，重命名以后的文件在d:\mapfile,如没有这个文件把这个文件建起来。

复制坐标到重命名程序中：
即开始重命名文件
完成以后的文件夹图
复制到百度地图程序的tiles下修改 js下map.js的坐标与下图中保持一致。

微调即可。

arcgis给shp文件添加投影问题描述：测量地图，给shp文件赋参考坐标系，并给mxd文档中的数据框架设置投影类型一．shp文件赋参考坐标1. 首先在打开catalog找到所要的shp文件，右键——属性，弹出属性对话框2. 选择XY Coordinate System标签，设置地理坐标系统（注意不能设置成投影坐标），3. 点击Select——Geographic CoordinateSystems——Asia——Beijing1954.prj（也可选择Import 插入于这个shp文件坐标系统相同的文件，或者点击New新建）。

更简便的是Import...导入已有图像的坐标即可二．设置mxd文档中的投影坐标1．打开arcmap,加载进上面得shp文件（当然也可以是其他的）2．右键图层集，打开DataFrame Properties，选择Coordinate System标签3．单击New——Projected CoordinateSystem打开新建投影坐标系统对话框，在这里输入如下图所示的各参数4. 在Select中选择一个地理坐标系统，单击确定。

三．用arcmap自带的工具测量地图用arcmap自带的工具进行测量时必须要符合上面所述的地图投影和地图参考系。

如果不能测量面积和是测量出来结果不正确，请检查上面所述步骤是否正确。

附加：一个.mxd文档的投影坐标时应该包括两个部分一个是地图的投影，在DataFrame Propertites中设定，另一个就是文件的地理坐标本联盟为地质、测绘、国土、岩土、水工环、物化探、建筑、基础、矿山、地理信息、遥感、土地、工程、园林、水利等行业的专业战略联盟。

服务于国土、地矿、有色、煤炭、石油、化工、环境、测量、建筑、园林规划、地理信息系统、遥感系统、全球定位系统、各类地质院校、勘查（察）设计等系统的科研技术人员和各类计算机制图技术人员。

参考一打印这篇文章1．进入arcgis的workstation模块2．在Arc命令行下输入下面的命令（等高线的各层文件存放在el5目录中）Arc：arctin d:\el5 d:\tin line elev (黑色为提示符，蓝色为输入的命令，下同)（即为对el5 建立tin ，elev代表等高线的高程值，并且只有line 参与运算），这样就由等高线生成了tin注：可以在Arc命令行设置workspace路径，以后的操作不必每次都有写上绝对路径，相对路径就可以了。

命令为：Arc：wakespace d:\el5Arc：w 可以显示当前系统的worksapce目录。

3．由tin生成lattice，需要输入如下命令Arc：tinlattice d:\tin d:\lat这样就有tin生成了lattice，转化为了grid形式，分辨率设置为30米Enter distance between lattice mesh points :后要出入分辨率，对于其它的设置取其默认值即可。

4．最有一步，由lattice生成dem，命令如下Arc：latticedem d:\lat dem这样便由lattice转换得到了dem，运行结果如下：然后在arcmap中可以打开生成的dem，同时也可以显示生成的tin，我们已经在d盘根目录建立了tin 和lattice子目录，目录名字分别为tin 、lat，在arcmap中会有对应的选项分别单击之，则会加入到arcmap中成为图层。

对显示tin的结果：将局部放大之后可以很清晰的看出tin的结构来：依照上述同样的方法，我们把生成的lattice显示出来：将局部放大之后，可以看出lattice的结构跟tin有显著的不同，为栅格状。

如果想把它们转化为其它格式，例如img格式，以方便的在erdas中操作，方法如下：启动arctools，并单击grid to imge 命令，进行设置后就可以转化为img格式，可以为erdas 读取。

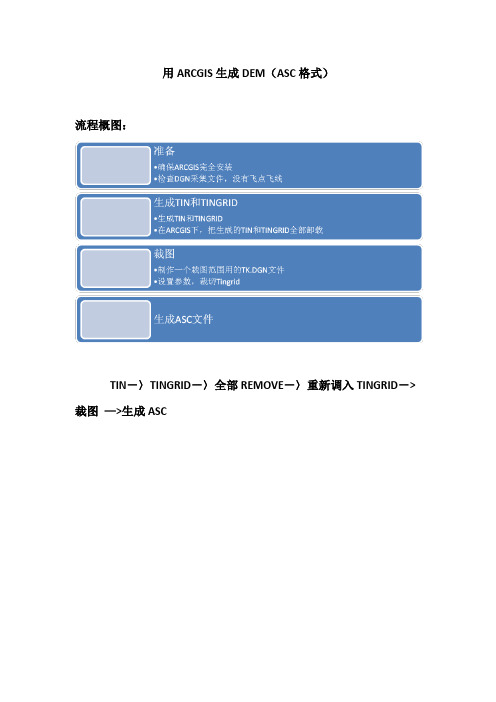

用ARCGIS生成DEM（ASC格式）流程概图：TIN－〉TINGRID－〉全部REMOVE－〉重新调入TINGRID－>裁图—>生成ASC0、确保ARCGIS完全安装至少在ToolBar菜单里可找到“3D Analyst”和“Spatial Analyst”两个程序栏。

1、在ARCGIS里调用结合图表2、生成TIN，利用DGN文件的采集数据：A、命令程序：B、参数设置：DGN文件里的Polyline和Point，在生成三角网时，均用“mass points”，注意生的TIN 的目录及文件名。

3、生成Raster(Tingrid)，利用上一步生成的TIN文件：A、命令程序：B、参数设置：Cell size: 格网间距，一般情况下给5米;Input TIN: 是上一步生成的TIN文件；Output raster：输出的总的Tingrid文件。

4、生成完Tingrid以后，把界面上的TIN、Tingrid以及图幅结合表，所有的文件remove掉！（这一步很重要，不要漏。

）5、重新装载上一步生成的Tingrid文件和图幅结合表。

6、准备一个只有一个裁图框的TK.DGN文件（数据只有一个属性为Polygon的图框），并把需要裁切的范围设定好（可把DGN的结合图表参考）。

7、单幅提取Tingrid文件A、调用程序：B、设置参数：Working目录为TIN和Tingrid存入目录（TIN和Tingrid最好在一个目录下）。

Analysis Extent选择TK.dgn文件的Polygon。

Cell Size选择生成的总的Tingrid文件。

点击确定。

8、提取A、调用程序：B、裁切单幅Tingrid直接点击Evaluate。

裁切完成以后，界面会自动调入已裁好的Tingrid文件9、生成ASC文件。

把裁切好的Tingrid单幅文件，生成最终成果格式的ASC文件。

调用程序：Coversion Tools->From Raster->Raster to ASCII输入相应的裁好的单幅Tingrid（raster文件）和ASC码图幅号完成。

在ArcGIS、ERDAS下进行栅格影像裁剪一、背景在土地利用动态监测中，对阜新市新旧时期影像进行观测，需要裁剪出阜新市区TM影像。

二、数据辽宁省各市区shp文件，2014年阜新地区TM影像三、利用shapefile文件裁剪栅格影像方法通过阜新市shp文件转换成coverage矢量文件，利用coverage文件制作AOI文件，用AOI文件进行对遥感图像切割。

使用ERDAS软件，在工具条中选择subsetimage对多波段组合后的栅格图像进行裁剪。

四、裁剪步骤1、下载辽宁省shp文件，利用ArcGIS中ArcToolbox（分析工具/Extract/Select）裁剪阜新市区。

使用SQL语句”NAME”=’阜新’提取阜新市2、投影变换。

ArcToolBox->Data Management Tools->Projections and Transformations->Feature->ProjectImport导入坐标系3、生成coverage格式文件。

ArcToolBox—conversion tools—to coverage—feature to class coverage然后按需求选择input feature classse 和在output coverage填入存储路径，点击ok完成。

4、ERDAS 中进行的波段组合。

把几个波段的组合到一起来显示地物目标，比如TM 的5 4 3 波段组合显示的假彩色。

在Layer Selection and Stacking 窗口中的Input File 中添加影像，Output 中设置输出影像的路径和名称。

选择待组合影像与存储路径5、在Erdas用窗口viewer打开coverage图和tif图。

组合后的3、4、5波段影像图打开coverage图6、再矢量图上用鼠标点击你要裁切的边界线，再点击“AOI”菜单，选择 copy select to aoi； View—>Arrange Layers Viewer打开Arrange Layers Viewer 对话框，在Vector图层上单击右键，选择Show Properties，打开Properties 对话框，选中Polygon，点击Apply按钮，再选中矢量图中重叠的部分。

一、案例：
手中有项目需要把房屋DLG批量生成白模，并发布到GIS平台中。

模型要和平台中DOM和DEM匹配上。

SHP本身不带高程。

二、处理方法：
1、ARCMAP加载要转成3D模型的SHP文件
2、提取PLOYGON要素点（Data Management Tools>Features>Features To Line）
通过转换工具把PLOYGON转换
成为Point.
3、ARCMAP加载与SHP文件对应的DEM文件
4、提取DEM高程值，写入点SHP文件的属性表中（Spatial Analyst Tools>Extraction>Extract Values to Ponits）
会产生新的点SHP文件
文件属性表中可以看见
属性表中加入了高程字段
5、合并点SHP文件属性表到面SHP文件(右击房屋面SHP选择Joins and Relates>Join)
6、把高程字段的值真正赋予SHP中的面（3D Analyst Tools>3D Features>Features To 3D By Attribute）面SHP的属性表中会合并点SHP的字段，但是用Calculate Geometry计算会发现POLYGON 的Z坐标还是0。

需要把字段的高程值真正赋予SHP中的PLOYGON.
7、框选PLOYGON用插件导出skp格式3D模型文件。

1.将采样点数据存为Excel格式.2.Arcmap中,Tools--add xy data,将Excel加载进去,以经纬度为xy值,生成点状图层.3.打开3D analysis工具,creat TIN,然后convert TIN to raster,生成DEM.4.在ArcScene中,打开生成的DEM和照片,通过联合高程信息将照片覆盖在DEM数据层上(右击照片图层-属性-base heights-obtein heights for layer from surface 选择DEM).现以ArcToolBox为例说明：选择Export from Raster中的Raster to GeoDababase工具在“Input Raster”中选择需要合并的Raster（包括Grid，Tiff等）然后选择目的地，之后在“Select an existing raster or create a new” 中指定一个合并后的名称就可以拉ArcGIS中DEM的制作技术流程2009-04-16 16:40下面是在ArcToolBox中实现的方法(在ArcMap中也可以实现)：编辑Tin，注意线的类型：masspoint;soft line;hard line,区别自己查帮助.再通过Tin转Dem,注意格网大小。

当然你也可以通过3D扩展模块的菜单来操作以上过程！在arcgis下如何合并demarcgis 2010-04-17 16:46:28 阅读413 评论0 字号：大中小订阅在arcgis下如何合并dem?如果在9.0、9.2 里就方便了。

直接在arccatlog 中点选一DEM 然后右键菜单中选load data（toolbox 中raster下--的mosaic ）就可以和其它的dem 合并了。

ok；－－－－－－－－－－－－－－－－－－－－－－－－－用Arcgis对DEM重采样的截图1.toolbox中raster下resample工具/2.参数设置参考帮助/3.采样前cellsize=5/4.采样后cellsize=10(分辨率放大2倍)/长宽各两倍，面积是2×2了。
