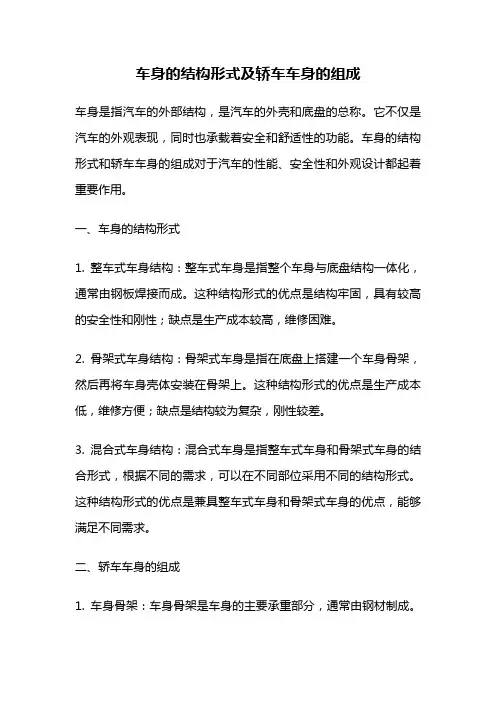

车身的结构形式及轿车车身的组成车身是指汽车的外部结构,是汽车的外壳和底盘的总称。
它不仅是汽车的外观表现,同时也承载着安全和舒适性的功能。
车身的结构形式和轿车车身的组成对于汽车的性能、安全性和外观设计都起着重要作用。
一、车身的结构形式1. 整车式车身结构:整车式车身是指整个车身与底盘结构一体化,通常由钢板焊接而成。
这种结构形式的优点是结构牢固,具有较高的安全性和刚性;缺点是生产成本较高,维修困难。
2. 骨架式车身结构:骨架式车身是指在底盘上搭建一个车身骨架,然后再将车身壳体安装在骨架上。
这种结构形式的优点是生产成本低,维修方便;缺点是结构较为复杂,刚性较差。
3. 混合式车身结构:混合式车身是指整车式车身和骨架式车身的结合形式,根据不同的需求,可以在不同部位采用不同的结构形式。
这种结构形式的优点是兼具整车式车身和骨架式车身的优点,能够满足不同需求。
二、轿车车身的组成1. 车身骨架:车身骨架是车身的主要承重部分,通常由钢材制成。
它的作用是支撑和保护车身,使车身具有足够的刚性和稳定性。
2. 车身壳体:车身壳体是车身的外部覆盖部分,通常由钢板制成。
它的作用是保护乘客和车内设备,同时也起到美观和减少风阻的作用。
3. 车门:车门是乘客进出车辆的通道,通常由钢板制成。
车门上装有车窗、车门锁等装置,以提供便利和安全性。
4. 车窗:车窗是车身的透明部分,通常由玻璃制成。
车窗的作用是提供车内的视野和空气流通,同时也起到隔音和保温的作用。
5. 车顶:车顶是车身的顶部覆盖部分,通常由钢板制成。
车顶的作用是保护车内乘客免受外界天气和物体的影响,同时也起到增加车身刚性的作用。
6. 车尾箱:车尾箱是车身的后部储物空间,通常由钢板制成。
车尾箱的作用是提供乘客储物和装载物品的空间,同时也起到保护乘客和车内设备的作用。
7. 车灯:车灯是车身的照明装置,用于夜间行车和示意其他车辆和行人。
车灯通常包括前大灯、后尾灯、雾灯等。
8. 车身附件:车身附件包括前后保险杠、侧裙板、行李架等。

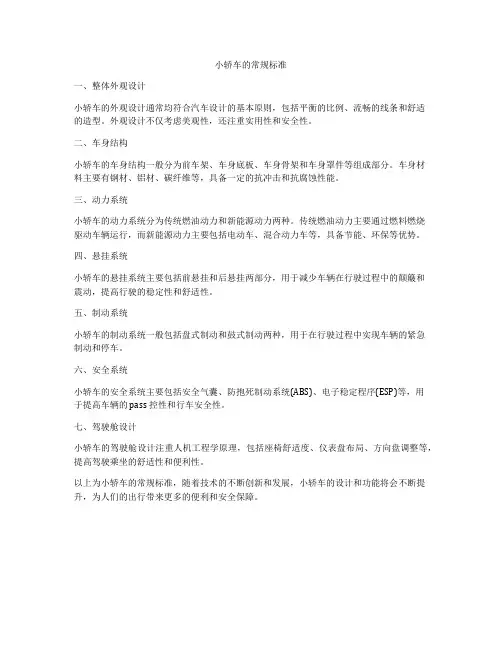

小轿车的常规标准
一、整体外观设计
小轿车的外观设计通常均符合汽车设计的基本原则,包括平衡的比例、流畅的线条和舒适
的造型。
外观设计不仅考虑美观性,还注重实用性和安全性。
二、车身结构
小轿车的车身结构一般分为前车架、车身底板、车身骨架和车身罩件等组成部分。
车身材
料主要有钢材、铝材、碳纤维等,具备一定的抗冲击和抗腐蚀性能。
三、动力系统
小轿车的动力系统分为传统燃油动力和新能源动力两种。
传统燃油动力主要通过燃料燃烧
驱动车辆运行,而新能源动力主要包括电动车、混合动力车等,具备节能、环保等优势。
四、悬挂系统
小轿车的悬挂系统主要包括前悬挂和后悬挂两部分,用于减少车辆在行驶过程中的颠簸和
震动,提高行驶的稳定性和舒适性。
五、制动系统
小轿车的制动系统一般包括盘式制动和鼓式制动两种,用于在行驶过程中实现车辆的紧急
制动和停车。
六、安全系统
小轿车的安全系统主要包括安全气囊、防抱死制动系统(ABS)、电子稳定程序(ESP)等,用
于提高车辆的 pass 控性和行车安全性。
七、驾驶舱设计
小轿车的驾驶舱设计注重人机工程学原理,包括座椅舒适度、仪表盘布局、方向盘调整等,提高驾驶乘坐的舒适性和便利性。
以上为小轿车的常规标准,随着技术的不断创新和发展,小轿车的设计和功能将会不断提升,为人们的出行带来更多的便利和安全保障。

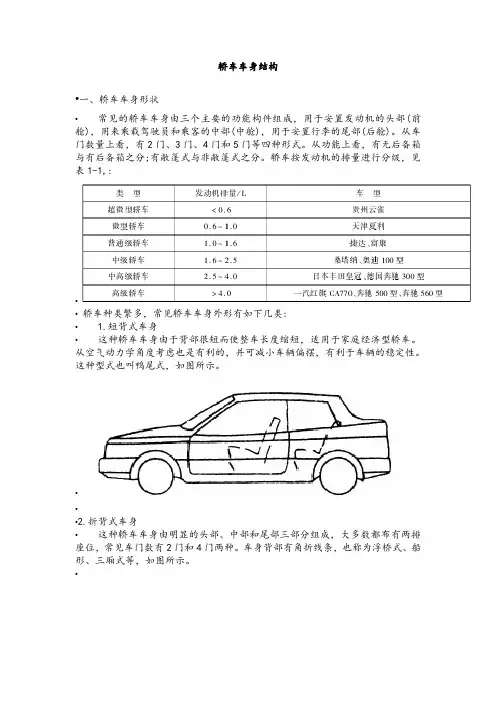

轿车车身结构•一、轿车车身形状•常见的轿车车身由三个主要的功能构件组成,用于安臵发动机的头部(前舱),用来乘载驾驶员和乘客的中部(中舱),用于安臵行李的尾部(后舱)。
从车门数量上看,有2门、3门、4门和5门等四种形式。
从功能上看,有无后备箱与有后备箱之分;有敞篷式与非敞篷式之分。
轿车按发动机的排量进行分级,见表1-1,:••轿车种类繁多,常见轿车车身外形有如下几类:• 1.短背式车身•这种轿车车身由于背部很短而使整车长度缩短,适用于家庭经济型轿车。
从空气动力学角度考虑也是有利的,并可减小车辆偏摆,有利于车辆的稳定性。
这种型式也叫鸭尾式,如图所示。
•••2.折背式车身•这种轿车车身由明显的头部、中部和尾部三部分组成,大多数都布有两排座位,常见车门数有2门和4门两种。
车身背部有角折线条,也称为浮桥式、船形、三厢式等,如图所示。
•• 3.直背式车身•这种轿车车身的后风窗与行李箱连接近似平直,比折背式车身更趋流线型,有利于降低空气阻力,且使后行李箱的空间加大。
这种车型也叫做快背式、溜背式车身,如图所示。
•• 4.舱背式车身•这种型式轿车车身顶盖较折背式长,后背角度比直背式小,后行李箱与后窗演变为一个整体的背部车门,也叫半快背式,如图所示。
•5.变形车身•轿车有很多种变型车,主要是指车身部分的改变,如使折背式车身顶盖向后延伸到车尾的二厢式旅行轿车;使驾驶员座倚前移的一厢式多用途轿车等,如图所示。
••••二、车身构造形式•目前,小轿车车身构造形式主要有两种,即有车架车身结构形式与无车架整体式车身结构形式。
• 1.有车架车身型式•有车架车身型式,车架承受汽车运行所受到的荷载,轿车的壳体与车架是可分离的两个部分,车厢通过减震装臵与车架相连接,基本上不承受荷载,如图所示。
••2.无车架整体式车身型式•下图所示为典型的无车架整体式车身结构形式。
整体车身不再依靠车架承受荷载,而是将汽车的动力系统、行驶系统等主要部件直接安装在车身的指定位臵上。
简述汽车车身结构的组成
汽车车身结构包括以下几个主要部分:
1. 主体框架:主要由车身梁和支撑结构构成,承担着整个车身的重量和支撑作用。
常见的车身框架结构有钢架结构和铝合金结构。
2. 车身面板:包括车门、车顶、车厢前后盖等。
车身面板主要起到美观和保护车内空间的作用,常使用钢板、铝合金、复合材料等材料制成。
3. 车窗系统:包括前、后侧窗及挡风玻璃等,提供车内空间的通风和透光功能。
常见的车窗材料有钢化玻璃和安全玻璃。
4. 车身附属部件:包括前、后保险杠、车顶行李架、车身侧裙等,主要起到车身保护和美观装饰作用。
5. 车身隔音和保温材料:用于降低外界噪音的干扰,提高车内的舒适度。
常见的材料有隔音毡、吸音棉等。
除了以上几个主要部分,汽车车身还可能包括其他附加结构,如空气动力学套件、车身保护装置、车顶窗等。
同时,不同类型的汽车车身结构有所差异,如轿车、SUV、货车等的车身设计和构造也会有不同。
小汽车的分类标准及类型
一、车身结构
1.承载式车身结构:这种车身结构没有独立的车架,整个车身都承载在车身
上,具有重量轻、降低车辆重心、提高车辆行驶稳定性等优点。
但这种车身结构对车身的刚度和强度要求较高,需要经过精密的设计和制造。
2.非承载式车身结构:这种车身结构有独立的车架,车身承载在车架上,具
有较高的刚度和强度,能够承受较大的载荷。
但这种车身结构重量较大,对车辆行驶的稳定性和操控性有一定的影响。
二、车身形式
1.三厢车:三厢车是一种传统的轿车车型,其车身由发动机舱、驾驶舱和行
李舱组成。
这种车型结构较为经典,被广泛用于各种级别的轿车车型中。
2.两厢车:两厢车是一种紧凑型轿车车型,其车身没有独立的行李舱,而是
将驾驶舱和行李舱合并在一起。
这种车型结构紧凑,适合在城市中行驶。
3.SUV:SUV是一种运动型多功能车,其车身较高,具有较高的离地间隙和
良好的通过性。
这种车型通常配备有大排量的发动机和四驱系统,适合在野外行驶。
4.MPV:MPV是一种多用途车,其车身较大,具有多排座椅和较大的载货空
间。
这种车型通常被用于家庭旅行或商务用车。
5.跑车:跑车是一种高性能的轿车车型,其车身较低,具有流线型的外观和
强大的动力系统。
这种车型通常被用于高速巡航或赛车运动。

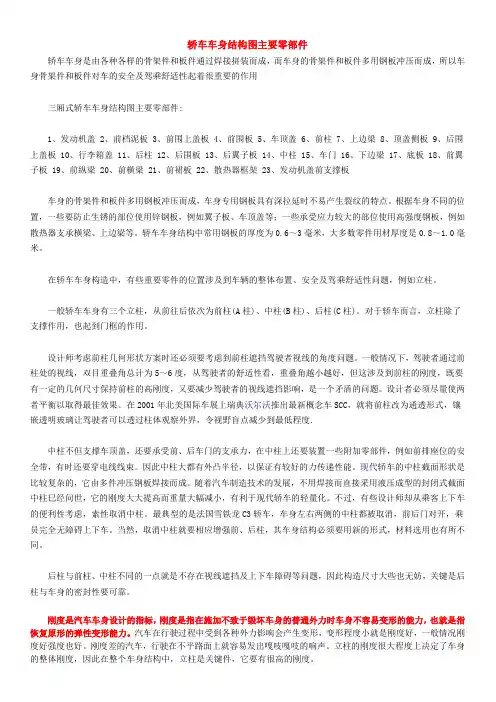

轿车车身结构图主要零部件轿车车身是由各种各样的骨架件和板件通过焊接拼装而成,而车身的骨架件和板件多用钢板冲压而成,所以车身骨架件和板件对车的安全及驾乘舒适性起着很重要的作用三厢式轿车车身结构图主要零部件:1、发动机盖2、前档泥板3、前围上盖板4、前围板5、车顶盖6、前柱7、上边梁8、顶盖侧板9、后围上盖板 10、行李箱盖 11、后柱 12、后围板 13、后翼子板 14、中柱 15、车门 16、下边梁 17、底板 18、前翼子板 19、前纵梁 20、前横梁 21、前裙板 22、散热器框架 23、发动机盖前支撑板车身的骨架件和板件多用钢板冲压而成,车身专用钢板具有深拉延时不易产生裂纹的特点。
根据车身不同的位置,一些要防止生锈的部位使用锌钢板,例如翼子板、车顶盖等;一些承受应力较大的部位使用高强度钢板,例如散热器支承横梁、上边梁等。
轿车车身结构中常用钢板的厚度为0.6~3毫米,大多数零件用材厚度是0.8~1.0毫米。
在轿车车身构造中,有些重要零件的位置涉及到车辆的整体布置、安全及驾乘舒适性问题,例如立柱。
一般轿车车身有三个立柱,从前往后依次为前柱(A柱)、中柱(B柱)、后柱(C柱)。
对于轿车而言,立柱除了支撑作用,也起到门框的作用。
设计师考虑前柱几何形状方案时还必须要考虑到前柱遮挡驾驶者视线的角度问题。
一般情况下,驾驶者通过前柱处的视线,双目重叠角总计为5~6度,从驾驶者的舒适性看,重叠角越小越好,但这涉及到前柱的刚度,既要有一定的几何尺寸保持前柱的高刚度,又要减少驾驶者的视线遮挡影响,是一个矛盾的问题。
设计者必须尽量使两者平衡以取得最佳效果。
在2001年北美国际车展上瑞典沃尔沃推出最新概念车SCC,就将前柱改为通透形式,镶嵌透明玻璃让驾驶者可以透过柱体观察外界,令视野盲点减少到最低程度.中柱不但支撑车顶盖,还要承受前、后车门的支承力,在中柱上还要装置一些附加零部件,例如前排座位的安全带,有时还要穿电线线束。
