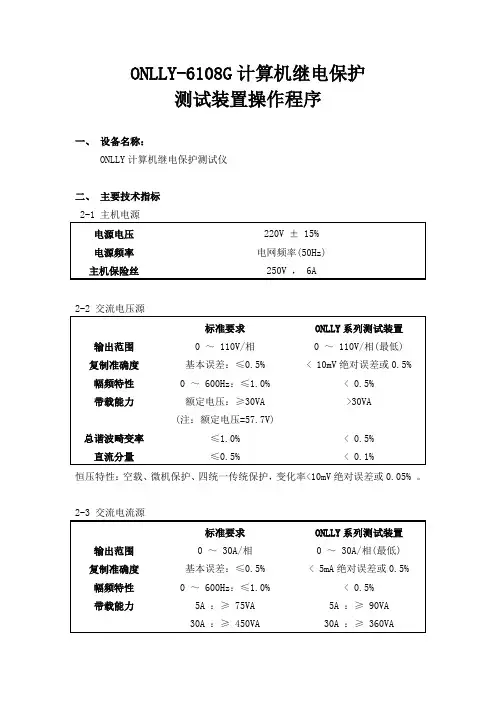

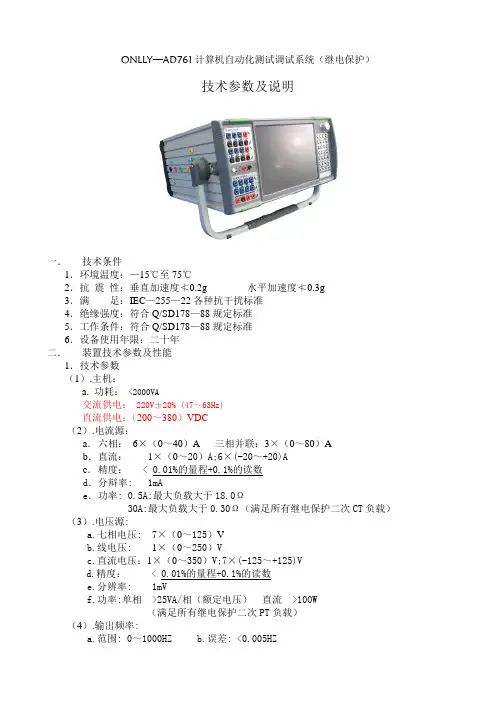

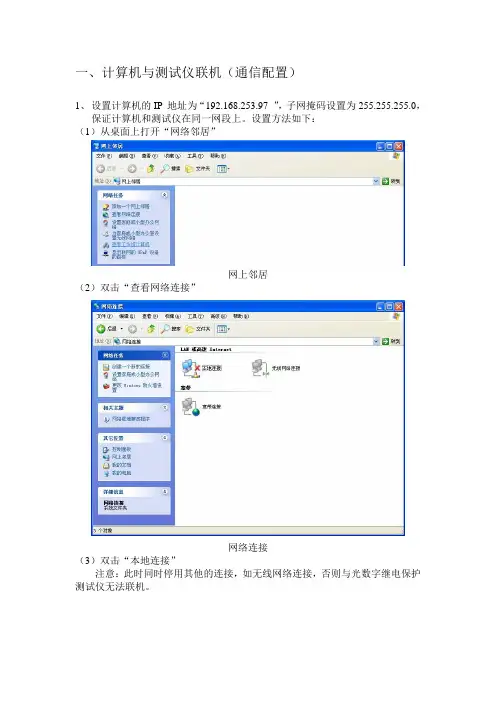

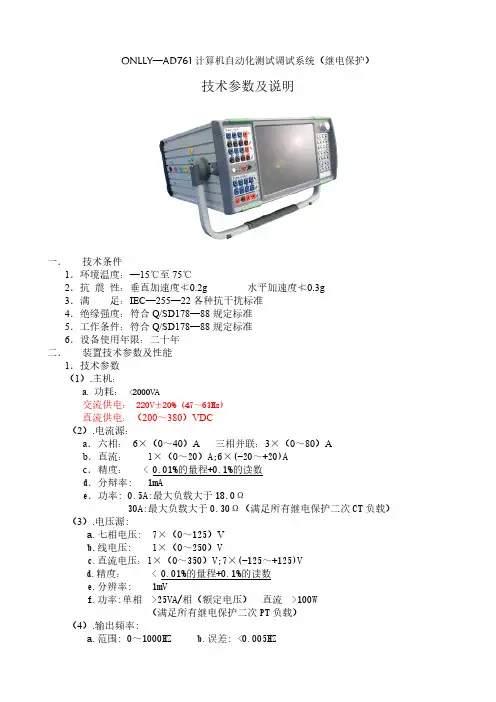

ONLLY—AD761计算机自动化测试调试系统（继电保护）
技术参数及说明
一．技术条件
1．环境温度：—15℃至75℃
2．抗震性：垂直加速度≮0.2g 水平加速度≮0.3g
3．满足：IEC—255—22各种抗干扰标准
4．绝缘强度：符合Q/SD178—88规定标准
5．工作条件：符合Q/SD178—88规定标准
6．设备使用年限：二十年
二．装置技术参数及性能
1．技术参数
（1）.主机：
a. 功耗： <2000VA
交流供电： 220V±20% (47～63Hz)
直流供电：（200～380）VDC
（2）.电流源：
a．六相：6×（0～40）A 三相并联：3×（0～80）A
b．直流：1×（0～20）A;6×(-20～+20)A
c．精度： < 0.01%的量程+0.1%的读数
d．分辩率: 1mA
e．功率: 0.5A:最大负载大于18.0Ω
30A:最大负载大于0.30Ω（满足所有继电保护二次CT负载）（3）.电压源:
a.七相电压: 7×（0～125）V
b.线电压: 1×（0～250）V
c.直流电压：1×（0～350）V;7×(-125～+125)V
d.精度： < 0.01%的量程+0.1%的读数
e.分辨率: 1mV
f.功率:单相 >25VA/相（额定电压）直流 >100W
（满足所有继电保护二次PT负载）
（4）.输出频率:
a.范围: 0～1000HZ
b.误差: <0.005HZ
c.分辨率: 0.001HZ
（5）.相位:
a.范围: ±360o
b.误差: <0.1o
c.分辨率: 0.1o
（6）.辅助直流:110/220VDC可切换,功率>100W
（7）.电压源Un与电流源In完全独立相互隔离，更加符合现场的测试要求
（8）.重量与尺寸:<15.8Kg; 390*200*380(长×宽×高)
（9）.八对开入、四对开出、两对高精度无延时动作单元
2.功能部分
(1).功率方向继电器测试
(2).电压、电流继电器测试
(3).直流继电器测试
(4).阻抗继电器全特性测试
(5).动作时间测试
(6).差动继电器全特性测试
(7).频率继电器及低周减载装置测试
(8).同期继电器测试
(9).谐波继电器测试
(10).故障模拟,保护整组试验
(11).保护阶梯动作时间测试特性测试
(12).备自投测试
(13).GPS对调
(14).故障回放
（15）ONLLY继电保护测试软件是与南自、南瑞、四方、许继厂家联合研发的一款针对目前主流保护的专用软件。
（16）中文WINDOWS操作界面，适用与目前主流的操作系统。如：WIN98、WIN NT、WIN2000、WIN XP、Vista、Win7等
（17）软件界面风格统一，分类清晰。单窗口界面, 简单直观，避免了干扰和误操作. 测试步骤方便简洁.
（18）测试功能丰富强大,含盖目前所有微机保护功能的测试。能够对电压、电流、频率、中间、时间、距离、差动继电器等各种继电器和线路保护、母线保护、变压器保护、发电机保护、电动机保护、等各种微机保护装置的各种功能进行测试。
（19）能够模拟任何单相、两相接地及三相短路等故障。并提供相-地、相-相、序分量等输入方式，能够对模拟量的幅值、角度、相位和频率任意设置。
（20）内含各种常用的距离边界特性模块。也可以针对用户要求添加特性模块。方便地对各种距离继电器的阻抗动作特性进行测试。
（21）能够对各种类型的比例制动和谐波制动特性进行搜索和检验（可对变压器、发变组及母差保护进行调试）能够模拟线路保护的距离、高频、零序保护及带重合闸（包括检同期、检无压）、后加速试验的任何类型整组试验，并能模拟永久性、转换性、瞬时性故障。同期装置（可测试同期装置的导前时间、导前角、压差闭锁值、频差闭锁值、电气零点、调压调频脉宽以及自动调整试验）；
还可以实现模拟过激磁保护；反时限正、负序过流保护；定时限正、负序过流保护；复压闭锁过流及功率方向保护；频率及低周减载保护（可测试动作值、动作时间、滑差闭锁值等）；逆功率保
护；振荡（可模拟振荡中发生故障）；失步保护；定子接地保护；负序、零序及相间功率保护；（22）每个模拟量通道均可同时叠加直流和1-20谐波范围内的各种谐波分量
（23）灵活方便的手动试验模块，可以同时设置多个变量以不同的步长和方向进行变化和输出。
（24）提供了时间特性测试模块，可以对各种定时限和反时限继电器的动作特性进行测试
（25）能够对COMTRADE格式的故障录波数据进行回放
（26 完备的帮助文档，进入每个测试模块后,可以打开了相应的帮助文档供用户查看学习。
（27）具有自检及异常工况报警功能：开机时应能进行整机功能自检；电流源输出端开路报警；电压源输出端短路报警
（28）具有数据处理及自动生成测试报告功能：
（a)提供经试验人员确认的有关被试继电器保护及安全自动装置的检验项目试验条件及测试程序清单
（b)具有打印测试数据和特性曲线功能
（c)测试结果自动生成测试报告和相关特性曲线图
（d)为保证测试数据的真实性，所有数据均不能修改
（e)对被试继电器保护及安全自动装置测得的整定误差超标数据自动标注识别符号
（f)对在异常工况下所测得的数据自动标注识别符号
（g)测试报告和数据能用常用文字处理软件对测试报告格式再编辑
四.A761装置的技术特点：
1.完整的13路D/A+7U+6I同时任意输出方式，体现ONLLY公司在多路D/A输出的技术优势非常明显。
该类产品单装置D/A路数多少代表其技术含量的高低而绝非功放路数的多少。可根据变压器容量、Y/△、Y/Y不同钟点的接线方式、PT、CT变比等参数，全自动输出高、低压侧的额定平衡电流和角度,并可调整平衡电流大小，对调试发、变组保护，光纤纵差保护尤为方便，表现出极大优势。七路电压输出的测试仪有效地解决了目前微机备用电源自投和厂用电源切换装置的调试问题。
2.首创国内继保测试仪电压源Un与电流源In完全相互独立隔离，更加符合现场测试要求，
3.采用内嵌计算机一体化装置的设计方案，代表当今世界仪器仪表的设计潮流（内嵌计算机+真彩大屏
幕液晶屏），结束了国内外同类产品必须有外接计算机才能使用的时代，我单位在研发生产内嵌计算机一体化装置方面有着许多经验和实力，同行中也越来越多的产品均采用内嵌一体化的设计制造方
案；并内嵌GPS接收装置，简单可靠（可选件），对于调试光纤保护等有着无比的优势。
4.自带多机同步输出功能，能同时输出几十路甚至上百路的可控制的模拟量，目前国内仅我单位设备有
此功能。现在国内外的测试仪都是单机输出，每台设备都使用本身的时钟标准，所以其间的电流或电压之间的频率、角度、幅值等都不可控制；多机同步输出功
能具有非常实际意义，对于调试母差保护（国内几家著名生产母差保护的厂家均使用我单位产品该功能调试其产品）或组成一个高级仿真系统。
5．装置不仅能按50或60H z基本频率为标准来输出，还能实时跟踪电网频率同步输出，目前国内仅有我单位设备有此功能，可直接并入电网系统进行在线试验，更加接近真实；以前型号的产品一般都是以本机的时钟源为基准输出标准波形，装置间的输出波形都会产
生周期性滑差；而本装置由于可以实时跟踪电网同步输出，故无须任何改动就可以组成一个无穷多模拟量且相互间稳定输出的系统，很方便进行各种复杂的动模仿真试验等，特别适合科研单位、电力培训中心、二次设备检测监督机构、教学基地、电力部门等单位的需求。
6．随着计算机软硬件、技术的发展，已经将继电保护测试系统的领域扩展到许多方面，诸如可以全自动测试变送器、电度表、高压断路器触点动作情况等。
6．内置GPS使得线路两侧保护的同步对调试验更加得心应手。随着光纤纵差等
新型号保护的普及，GPS已经是同步对调试验的必需配件。
7．大容量FPGA运算保证每周波超过800点的D/A转换，使得上升、下降源速度大大低于国家标准的200uS。
8．装置总电源误接380VAC不损坏设备并音响报警提示并退出运行，供电电源采用最新技术交直流220V供电，电压功放输出端误接0～380V交直流电源，设备不会损害并告警提示退出运行。
9．硬件采用美国航空电源模块,数模组合方式,全模块化、插件式结构，“开关电源+线性功放”的组合，极大的提高了效率，减轻了重量，并保证电压电流的精度和波形平滑，可靠性大大提高。
10．开出量增加了快速动作接口单元（动作返回时间仅延时小于10微秒），国内设备的开出量一般都是用继电器的空接点，其动作返回的时间有几个毫秒，不能满足快速动作的场合。
11．网络通讯方式，比COM、USB通讯方式有着明显优势，是必然的发展趋势；特别是需要做故障回放试验时因需要保护或故障录波装置的数据而显得特别方便和高效率，能和国际标准IEC61850直接通讯，对于全自动检测校
验保护等装置也有明显的优势。
12．符合国际惯例的上、下位机结构，装置立式、卧式任意放置，代表该类设备的发展方向，且下位机使用的是工业控制计算机，计算机的普及和应用程度是其它诸如DPS等单片机原理所不能做到的；诸多世界品牌（如美国泰克、美国FLUKE、日本横河等）的试验设备和仪表，均为内嵌计算机的一体化设计解决方案，且与外接计算机操作和使用时的方法一样。
13．符合人性化的按键操作设计，并支持键盘和鼠标操作，按照人体工程学来设计布局按键，更方便快捷，手感更熟悉，操作更快。
14．软件可随时零费用升级，并支持目前所有版本Windows操作系统，无须更改硬件，便可直接升级最新版本软件，
15．装置可储存试验报告，并可用U盘直接读取，全自动计算正、负、零序量和各种短路故障量以及一、二次侧的有功、无功、功率因数等。
16．单窗口界面（符合工程类软件操作习惯，诸如下拉式菜单等），简单直观，试验过程中避免太多其它消息干扰；而在数据波形分析和报告处理时，又能直接使用各种著名办公软件；使用说明书和典型试验举例内置，全部图文并茂，真正做到实时帮助；用户可自行添加帮助等内容，不带任何资料也一目了然，轻松试验，只有计算机作为测试设备的下位机时才能提供如此强大功能。
17．ONLLY继电保护仿真实验室，是软件功能强大的坚实基础！
