微机继电保护大体考试考题

继电保护试题库（含参考答案）一、判断题（共100题，每题1分，共100分）1.为简化试验过程，保护装置在进行整组试验时，可以用短接继电器触点的方法进行模拟。

传动或整组试验后不得再在二次回路上进行任何工作，否则应作相应的试验。

A、正确B、错误正确答案：B2.为了表现总结的典型性，可以将某些材料进行必要的艺术加工和创造。

A、正确B、错误正确答案：B3.保护信息子站事件顺序记录分辨率（SOE）为同一装置3ms。

A、正确B、错误正确答案：B4.国家电网公司特高压交流示范工程是的晋东南—南阳—荆门1000kV特高压工程。

A、正确B、错误正确答案：A5.若电流的大小和方向随时间变化，此电流称为交流电。

A、正确B、错误正确答案：A6.PT端子箱二次加压时应断开PT端子箱电压空开防止电压反送电A、正确B、错误正确答案：A7.发电厂和变电站宜采用强电一对一控制接线。

强电控制时，直流电源额定电压，可选用110V或220V。

A、正确B、错误正确答案：A8.在监控系统中，有功、无功、功率因数的采样是根据有功变送器、无功变送器采样计算出来的。

A、正确B、错误正确答案：B9.自动低频减负荷的先后顺序，应按负荷的重要性进行安排。

A、正确B、错误正确答案：A10.PowerPoint2010中没有的对齐方式是右对齐。

A、正确B、错误正确答案：B11.在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。

A、正确B、错误正确答案：A12.保护装置二次回路变动时，严防寄生回路存在，没用的线应拆除，临时所垫纸片应取出，接好已拆下的线头。

A、正确B、错误正确答案：A13.一只量限为100V，内阻为10kΩ的电压表，测量80V的电压时，在表内流过的电流是10mA。

A、正确B、错误正确答案：A14.一段导线的电阻为R，如果将它从中间对折后，并为一段新导线，则新电阻值为1／2R。

A、正确B、错误正确答案：B15.工作票中，应该含有时间同步装置、相关测控装置、通信电缆、监控中心等具体工作信息。

继电保护考试模拟题（含答案）一、单选题（共100题，每题1分，共100分）1.二次系统中，由互感器、变换器、各种继电保护装置和自动装置、选择开关及其回路接线组成，实现电力系统故障和异常运行时的自动处理的系统称为（）。

A、继电保护及自动装置系统B、操作电源系统C、控制系统D、测量及监测系统正确答案：A2.方向阻抗继电器既能测量（），又能判别（）。

A、电压的大小，电流的大小B、故障点的远近，电压的大小C、故障点的远近，电流的大小D、故障点的远近，故障方向正确答案：D3.在中性点非直接接地系统中，采用了消弧线圖是为了抑制（）；消弧线圈采用过补偿是为了防止（）。

A、电感电流，并联谐振B、电容电流，串联谐振C、电感电流，串联谐振D、电容电流，并联诸振正确答案：B4.当电流超过某一预定数值时，反应电流升高而动作的保护装置叫做(A、欠电压保护B、过电流保护C、电流差动保护D、过电压保护正确答案：B5.快速切除线路任意一点故障的主保护是（A、零序电流保护B、瞬时电流速断保护C、距离保护D、纵差保护正确答案：D6.自动重合闸的动作次数是（）A、符合预先的规定B、一次C、任意D、二次正确答案：A7.在R、X复数平面上，动作特性圆的圆周过坐标原点的阻抗继电器有（），以坐标原点为圆心阻抗继电器有（）。

A、方向阻抗继电器，偏移特性阻抗继电器B、偏移特性阻抗继电器，方向阻抗继电器C、方向阻抗继电器，全阻抗继电器D、全阻抗继电器，方向阻抗继电器正确答案：C8.母线差动保护 TA 断线后（）A、延时闭锁母差保护B、只发告警信号C、瞬时闭锁母差保护D、启动保护跳闸正确答案：A9.变压器差动保护的差动元件通常采用比率制动特性，引入外部(）作为制动量A、功率B、短路电流C、阻抗D、电压正确答案：B10.方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器的(A、原边线圈中的电阻大小B、原边匝数C、副边匝数D、副边线圈中的电阻大小正确答案：D11.主变压器重瓦斯保护和轻瓦斯保护的正电源，正确接法是（）。

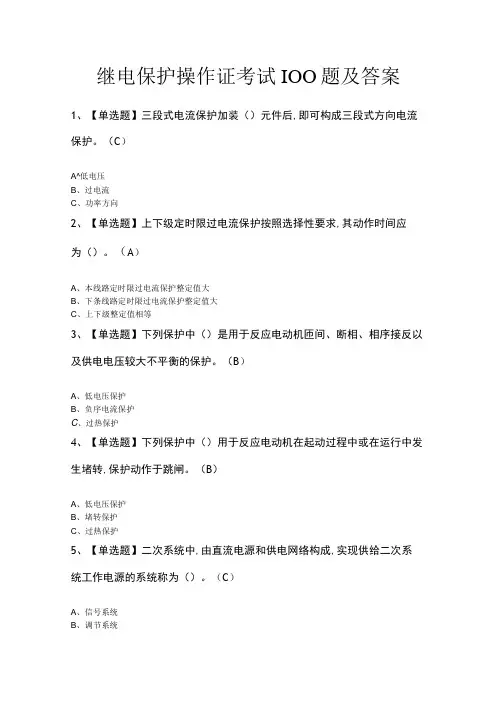

继电保护操作证考试IOO题及答案1、【单选题】三段式电流保护加装（）元件后,即可构成三段式方向电流保护。

（C）A^低电压B、过电流C、功率方向2、【单选题】上下级定时限过电流保护按照选择性要求,其动作时间应为（）。

（A）A、本线路定时限过电流保护整定值大B、下条线路定时限过电流保护整定值大C、上下级整定值相等3、【单选题】下列保护中（）是用于反应电动机匝间、断相、相序接反以及供电电压较大不平衡的保护。

（B）A、低电压保护B、负序电流保护C、过热保护4、【单选题】下列保护中（）用于反应电动机在起动过程中或在运行中发生堵转,保护动作于跳闸。

（B）A、低电压保护B、堵转保护C、过热保护5、【单选题】二次系统中,由直流电源和供电网络构成,实现供给二次系统工作电源的系统称为（）。

（C）A、信号系统B、调节系统C、操作电源系统6、【单选题】以下保护中（）可以快速切除全线的短路故障。

（D）A、瞬时电流速断保护B、瞬时零序电流速断保护C、距离保护I段D、线路纵差保护7、【单选题】低压配电网中所有设备的外露可导电部分均按公共保护线PE,或接公共保护中性线PEN的系统称为（）。

（A）A、TN系统B、TT系统C、C系统8、【单选题】分立元件构成的继电保护二次接线图,按照其用途可分为原理接线图和（）。

（C）A、展开图B、逻辑框图C、安装接线图9、【单选题】利用变压器励磁涌流中波形间断、短路电流连续的特征, 通常采用（）构成变压器差动保护。

（C）A、二次谐波制动原理B、带速饱和变流器的差动继电器C、鉴别波形间断原理D、波形对称原理10、【单选题】变压器低电压起动的过电流保护的电压元件接在降压变压器低压侧母线电压互感器二次侧线电压上,反应三相线电压（）时动作。

（A）A、降低B、升高C、不变11、【单选题】变压器正常运行时励磁电流一般约为变压器额定电流的（）。

（D）A、3%-5%B、10%-15%C、3-5倍D、6-8倍12、【单选题】变压器气体保护用于反应变压器油箱内部的各种故障以及（）。

继电保护考试题库及答案1、【单选题】Ⅱ类设备的防触电保护是采取( )措施。

这种设备不采用保护接地的措施，也不依赖于安装条件。

（ B ）A、安全电压B、双重绝缘C、变压器油绝缘2、【单选题】中性点不接地系统通常采用绝缘监视和( )的方式实现单相接地保护。

（C ）A、零序电流I段保护B、零序电流II段保护C、零序电流III段保护3、【单选题】为保证零序电流保护有较稳定的保护区和灵敏度,考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能( )。

（C ）A、灵活,可随时调整B、有较大变化C、保持不变或变化较小4、【单选题】以下保护中( )用于反应高压电动机定子绕组相间短路故障（C ）A、低电压保护B、起动时间过长保护C、纵差动保护和电流速断保护5、【单选题】变压器低电压起动的过电流保护的电压元件接在降压变压器( )母线电压互感器二次侧线电压,反应三相线电压降低时动作。

（B ）A、高压侧B、低压侧C、高压侧或低压侧6、【单选题】变压器气体保护包括轻瓦斯保护和( )。

（A ）A、重瓦斯保护B、过负荷保护C、零序电流保护D、速断电流保护7、【单选题】变压器气体保护的主要元件是气体继电器,安装在( )。

（B ）A、变压器油箱内B、变压器油箱与油枕之间的的连接管道中C、高压套管上D、低压套管上8、【单选题】变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过( )整定。

（B ）A、变压器电源侧母线短路时流过保护的最大短路电流B、变压器空载投入时的励磁涌流C、最大负荷电流D、最小负荷电流9、【单选题】变压器过负荷保护一般接( ),当过负荷时经过延时发出信号。

（A ）A、一相电流B、二相电流C、三相电流10、【单选题】在任何情况下,自动重合闸的动作次数应( )。

（C ）A、自动重合一次B、自动重合二次C、符合预先规定的次数11、【单选题】在电力系统中无功功率必须留有足够的运行备用容量,在可能发生电压崩溃的负荷中心区域,采用按( )降低自动减负荷装置。

继电保护考试题库及答案一、选择题1. 继电保护的作用是（D）。

A. 提高系统的可靠性B. 提高系统的稳定性C. 提高系统的经济性D. 以上都对答案：D2. 下列哪种保护属于主保护（B）。

A. 过电流保护B. 差动保护C. 零序电流保护D. 过电压保护答案：B3. 下列哪种保护属于后备保护（C）。

A. 差动保护B. 电流速断保护C. 过电流保护D. 零序电流保护答案：C4. 下列哪种保护属于辅助保护（A）。

A. 电压互感器保护B. 电流互感器保护C. 差动保护D. 过电流保护答案：A二、填空题1. 继电保护装置的基本组成部分有____、____、____。

答案：测量元件、逻辑判断元件、执行元件2. 继电保护装置应满足的基本要求有____、____、____。

答案：选择性、快速性、可靠性3. 电流互感器的二次侧额定电流一般为____。

答案：5A4. 电压互感器的二次侧额定电压一般为____。

答案：100V三、判断题1. 继电保护装置的动作时间越短，保护效果越好。

（×）2. 主保护的作用是切除故障，后备保护的作用是保证系统的正常运行。

（×）3. 电流互感器的变比误差会影响继电保护装置的动作性能。

（√）4. 电压互感器的角误差会影响继电保护装置的动作性能。

（√）四、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用是通过对电力系统各组成部分进行实时监测，当发生故障时，迅速、准确地切除故障部分，以保证电力系统的正常运行，防止故障扩大，降低故障对电力系统的影响。

2. 简述差动保护的工作原理。

答案：差动保护是利用电力系统各侧电流互感器的二次侧电流进行差动比较，当两侧电流不相等时，差动保护动作，切断故障电路。

其工作原理是：当系统正常运行时，两侧电流相等，差动保护不动作；当发生故障时，两侧电流不相等，差动保护动作，切除故障电路。

3. 简述过电流保护的工作原理。

答案：过电流保护是利用电力系统中的电流超过正常运行电流时，保护装置动作，切断故障电路。

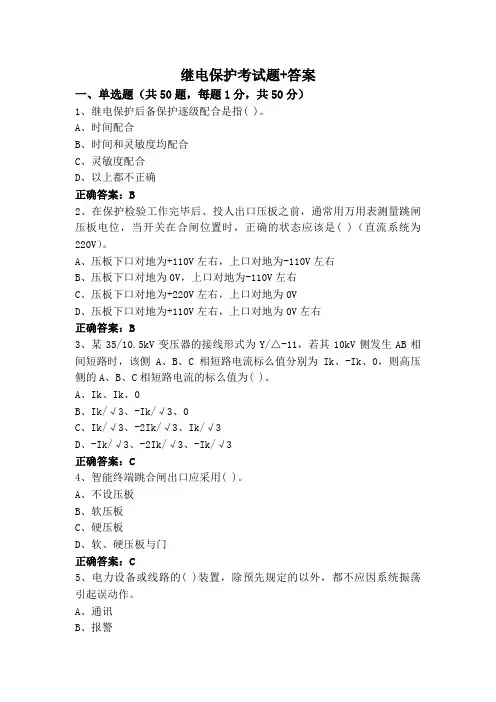

继电保护考试题+答案一、单选题（共50题，每题1分，共50分）1、继电保护后备保护逐级配合是指( )。

A、时间配合B、时间和灵敏度均配合C、灵敏度配合D、以上都不正确正确答案：B2、在保护检验工作完毕后、投人出口压板之前，通常用万用表测量跳闸压板电位，当开关在合闸位置时，正确的状态应该是( )（直流系统为220V）。

A、压板下口对地为+110V左右，上口对地为-110V左右B、压板下口对地为0V，上口对地为-110V左右C、压板下口对地为+220V左右，上口对地为0VD、压板下口对地为+110V左右，上口对地为0V左右正确答案：B3、某35/10.5kV变压器的接线形式为Y/△-11，若其10kV侧发生AB相间短路时，该侧A、B、C相短路电流标么值分别为Ik、-Ik、0，则高压侧的A、B、C相短路电流的标么值为( )。

A、Ik、Ik、0B、Ik/√3、-Ik/√3、0C、Ik/√3、-2Ik/√3、Ik/√3D、-Ik/√3、-2Ik/√3、-Ik/√3正确答案：C4、智能终端跳合闸出口应采用( )。

A、不设压板B、软压板C、硬压板D、软、硬压板与门正确答案：C5、电力设备或线路的( )装置，除预先规定的以外，都不应因系统振荡引起误动作。

A、通讯B、报警C、运行D、保护正确答案：D6、对电流继电器，通以( )倍动作电流及保护装设处可能出现的最大短路电流检验其动作及复归的可靠性。

A、0.95B、1.05C、1.1D、1.2正确答案：B7、在电压互感器二次回路中，不可装设熔断器或自动空气开关的回路是( )。

A、保护用电压回路B、开口三角绕组的试验用引出线回路。

C、计量用电压回路D、开口三角绕组的零序电压引出线回路正确答案：D8、智能终端在智能站中属于以下哪个网络( )A、链路层B、过程层C、站控层D、间隔层正确答案：B9、关于变压器的励磁涌流与故障电流描述，说法不正确的是：( )A、励磁涌流波形有很大的间断角，而故障电流没有。

继电保护测试题含参考答案一、单选题（共60题，每题1分，共60分）1.在大接地电流系统中，发生单向接地故障，故障点距母线远近与母线上零序电压值得关系是( )。

A、无法确定B、故障点越远零序电压越低C、故障点越远零序电压越高D、与故障点位置无关正确答案：B2.线路上发生B相单相接地时，故障点正、负、零序电流分别通过线路M侧的正、负、零序分流系数C1M、C2M、C0M被分到了线路M 侧，形成了M侧各相全电流中的故障分量ΔIΦ（Φ=A、B、C），若( )成立则ΔIA=ΔIC=0。

A、C1M=C2M=C0MB、C1M=C2M≠C0MC、C1M≠C2M≠C0M正确答案：A3.一般电气仪表所示出的交流电压、电流的指示值是( )。

A、最大值B、有效值C、平均值D、瞬时值。

正确答案：B4.使用于单相重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作( )跳闸的保护功能。

A、三相B、两相C、单相正确答案：A5.距离保护Ⅱ段的保护范围一般为( )。

A、线路全长85%B、线路全长及下一线路的30%~40%C、线路全长及下一线路全长D、线路全长正确答案：B6.根据Q/GDW441-2010《智能变电站继电保护技术规范》，交换机传输各种帧长数据时交换机固有时延应小于( )。

A、5μsB、10μsC、15μsD、20μs正确答案：B7.微机型母差保护中使用的母联开关电流取自I母侧电流互感器TA，如分列运行时在母联开关与TA之间发生故障，将造成( )。

A、Ⅰ母差动保护动作，切除故障，Ⅰ母失压Ⅱ母差动保护不动作，Ⅱ母不失压B、Ⅱ母差动保护动作，切除故障，Ⅱ母失压Ⅰ母差动保护不动作，Ⅰ母不失压C、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障，Ⅱ母失压D、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压正确答案：A8.根据Q/GDW441-2010《智能变电站继电保护技术规范》的要求，智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在( )。

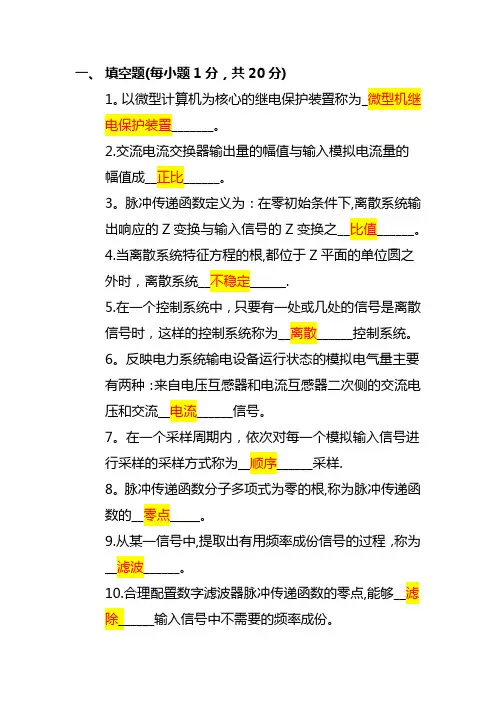

一、填空题(每小题1分，共20分)1。

以微型计算机为核心的继电保护装置称为_微型机继电保护装置_______。

2.交流电流交换器输出量的幅值与输入模拟电流量的幅值成__正比______。

3。

脉冲传递函数定义为：在零初始条件下,离散系统输出响应的Z变换与输入信号的Z变换之__比值______。

4.当离散系统特征方程的根,都位于Z平面的单位圆之外时，离散系统__不稳定______.5.在一个控制系统中，只要有一处或几处的信号是离散信号时，这样的控制系统称为__离散______控制系统。

6。

反映电力系统输电设备运行状态的模拟电气量主要有两种：来自电压互感器和电流互感器二次侧的交流电压和交流__电流______信号。

7。

在一个采样周期内，依次对每一个模拟输入信号进行采样的采样方式称为__顺序______采样.8。

脉冲传递函数分子多项式为零的根,称为脉冲传递函数的__零点_____。

9.从某一信号中,提取出有用频率成份信号的过程，称为__滤波______。

10.合理配置数字滤波器脉冲传递函数的零点,能够__滤除______输入信号中不需要的频率成份。

11.合理配置数字滤波器脉冲传递函数的极点,能够提取输入信号中需要的__频率______成份信号.12。

数字滤波器脉冲传递函数的零点zi在脉冲传递函数表达式中以因子__1-ZiZ-1______的形式出现。

13.如果设计样本的频率特性频谱的最大截止频率为fmax,则要求对设计样本的单位冲激响应h（t）进行采样时，采样频率要求大于__2fmax ______。

14。

为了提高微型机继电保护装置的抗干扰能力，在开关量输入电路中采取的隔离技术是__光电隔离______。

15.利用正弦函数的___三个_____瞬时采样值的乘积来计算正弦函数的幅值和相位的算法称为三点采样值乘积算法。

16.在电力系统正常运行时,微型机距离保护的软件程序工作在__自检循环______并每隔一个采样周期中断一次,进行数据采集.17.微型机距离保护的软件程序主要有三个模块—初始化及自检循环程序、__采样中断程序______和故障处理程序。

继电保护考试题与答案一、单选题（共50题，每题1分，共50分）1、目前智能变电过程层采样值采用的传输协议是( )A、60044-8B、61850-9-1C、61850-9-2D、以上都是正确答案：D2、在三相电路中，功率因数角是指( )。

A、相电压和线电流之间的夹角B、线电压和相电流之间的夹角C、相电压和相电流之间的夹角。

D、线电压和线电流之间的夹角正确答案：C3、某变电站电压互感器的开口三角形侧B相接反，则正常运行时，如一次侧运行电压为10kV，开口三角形的输出为( )。

A、0VB、100VC、200VD、67V正确答案：D4、对经长电缆跳闸的回路，应采取防止( )影响和防止出口继电器误动的措施。

A、辐射干扰B、长电缆分布电容C、共模抑制比D、串扰干扰正确答案：B5、主时钟应能同时接收至少两种外部基准信号，其中一种应为( )时间基准信号。

A、电平B、无线C、串行口D、脉冲正确答案：B6、为相量分析简便，电流互感器一、二次电流相量的正向定义应取( )标注。

A、加极性B、减极性C、均可D、均不可正确答案：B7、按频率降低自动减负荷装置的具体整定时，各轮间的频率整定差一般为( )Hz。

A、0.5B、0.2C、0.6正确答案：B8、遵守保护装置( )开入电源不出保护室的原则，以免引进干扰。

A、12VB、24VC、5VD、48V正确答案：B9、在弱馈侧，最可靠的选相元件是( )A、相电流差突变量选相元件B、零序电流、负序电流选相元件C、低电压选相元件D、以上都不一定能正确选相正确答案：C10、想要从一个端口收到另外一个端口的输入输出的所有数据，可以使用什么技术？( )A、端口镜像B、链路汇聚C、RSTPD、端口锁定正确答案：A11、对于MN线路M侧的保护装置来说工频变化量方向元件的原理是( )。

A、正向故障时∆ U/∆ I=-Zsn，反向故障时∆ U/∆ I=ZL+ZsmB、正向故障时∆ U/∆ I=ZL+Zsn，反向故障时∆ U/∆ I=-ZsmC、正向故障时∆ U/∆ I=ZL+Zsm，反向故障时∆ U/∆ I=-ZsnD、正向故障时∆ U/∆ I=-Zsm，反向故障时∆ U/∆ I=ZL+Zsn正确答案：D12、对220~500kV3/2断路器接线，每组母线应装设( )母线保护。

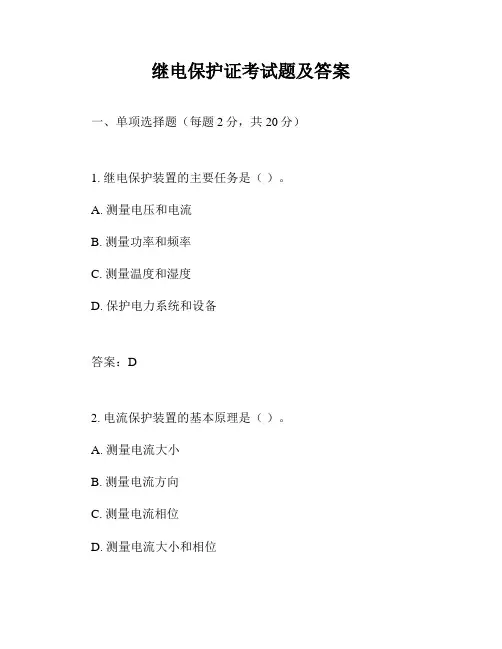

继电保护证考试题及答案一、单项选择题（每题2分，共20分）1. 继电保护装置的主要任务是（）。

A. 测量电压和电流B. 测量功率和频率C. 测量温度和湿度D. 保护电力系统和设备答案：D2. 电流保护装置的基本原理是（）。

A. 测量电流大小B. 测量电流方向C. 测量电流相位D. 测量电流大小和相位答案：D3. 距离保护装置的基本原理是（）。

A. 测量电压大小B. 测量电流大小C. 测量电压和电流的相位差D. 测量电压和电流的幅值比答案：C4. 变压器差动保护装置的基本原理是（）。

A. 测量变压器两侧电流大小B. 测量变压器两侧电流相位C. 测量变压器两侧电流大小和相位D. 测量变压器两侧电流的差值答案：D能（）。

A. 长B. 短C. 不变D. 随机答案：B6. 电力系统发生接地故障时，零序保护装置的动作时间应尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B8. 电力系统发生欠电压故障时，欠电压保护装置的动作时间应尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B10. 电力系统发生低频故障时，低频保护装置的动作时间应尽可能（）。

A. 长B. 短C. 不变D. 随机答案：B二、多项选择题（每题3分，共15分）11. 继电保护装置的主要功能包括（）。

A. 故障检测B. 故障定位C. 故障隔离D. 故障恢复答案：ABC12. 电流保护装置的主要类型包括（）。

A. 过电流保护B. 零序电流保护C. 负序电流保护D. 差动电流保护答案：ABCD13. 距离保护装置的主要类型包括（）。

A. 单侧距离保护B. 双侧距离保护C. 多侧距离保护D. 零序距离保护答案：ABC14. 变压器差动保护装置的主要类型包括（）。

A. 电流差动保护B. 电压差动保护C. 功率差动保护D. 频率差动保护答案：A15. 电力系统发生故障时，继电保护装置应具备以下特点（）。

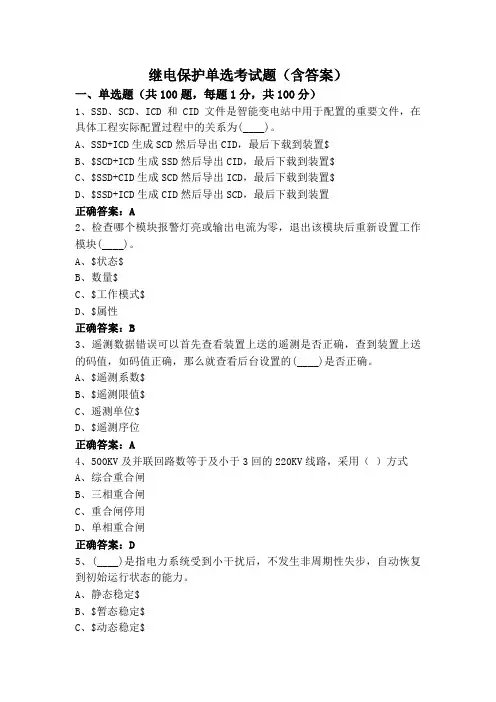

继电保护单选考试题（含答案）一、单选题（共100题，每题1分，共100分）1、SSD、SCD、ICD和CID文件是智能变电站中用于配置的重要文件，在具体工程实际配置过程中的关系为(____)。

A、SSD+ICD生成SCD然后导出CID，最后下载到装置$B、$SCD+ICD生成SSD然后导出CID，最后下载到装置$C、$SSD+CID生成SCD然后导出ICD，最后下载到装置$D、$SSD+ICD生成CID然后导出SCD，最后下载到装置正确答案：A2、检查哪个模块报警灯亮或输出电流为零，退出该模块后重新设置工作模块(____)。

A、$状态$B、数量$C、$工作模式$D、$属性正确答案：B3、遥测数据错误可以首先查看装置上送的遥测是否正确，查到装置上送的码值，如码值正确，那么就查看后台设置的(____)是否正确。

A、$遥测系数$B、$遥测限值$C、遥测单位$D、$遥测序位正确答案：A4、500KV及并联回路数等于及小于3回的220KV线路，采用（）方式A、综合重合闸B、三相重合闸C、重合闸停用D、单相重合闸正确答案：D5、(____)是指电力系统受到小干扰后，不发生非周期性失步，自动恢复到初始运行状态的能力。

A、静态稳定$B、$暂态稳定$C、$动态稳定$D、$小扰动动态稳定正确答案：A6、架空线路的导线型号为LGJ-300，计算外径为25.2mm，导线水平排列，相间距离为6m，该输电线路单位长度的电抗值是(____)Ω。

A、$0.403$B、$0.402$C、$0.42D、0.374$正确答案：C7、当保护装置保护电压三次谐波过量报警，检修人员首先检查哪个回路（）A、保护电压空开是否故障B、保护电压中性线N600是否断线或者接触不良C、保护电压A、B、C三相电压接线是否良好正确答案：B8、过程层交换机中转发数据的地址主要是（）A、IP地址B、装置地址C、MAC地址D、其他地址正确答案：C9、电容器的电容量与加在电容器上的电压(____)。

电力系统微型机继电保护自考试题及答案一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.如果离散控制系统脉冲传递函数极点的幅值为|P i|，则其临界稳定的条件是( )A.|P i|<1B.|P i|=0C.|P i|=1D.|P i|>12.如果采样周期为T的离散控制系统脉冲传递函数为H(z)，则其频率特性表达式的周期为( )A.1T B.πTD.T3.如果故障电气量频谱的截止频率为1000Hz，则无失真采样的最小采样频率为( )A.250HzB.500HzC.1000HzD.2000Hz4.电压频率变换式(VFC)数据采集系统输出的数字量正比于计数期间内模拟量的( )A.微分值B.积分值D.采样值样周期是0.02 (ms)时，其时间窗是( )A.0.01(ms)B.0.02(ms)C.0.03(ms)D.0.04(ms)6.数字滤波器脉冲传递函数为H(z)=A (z)B (z)，则其零点是以下哪一个方程的根( )A.A(z)=0B.B(z)=0C.A(z)+B(z)=OD.A(z)-B(z)=O7.当输电线路发生BC 两相短路故障时，解微分方程算法中的电流i(t)应选择为( )A.i bc (t)B.i ac (t)C.i ab (t)D.i bc (i)+K3i0(i)8.相电流瞬时采样值差突变量起动元件ΔI ab 的计算式是( )A.abk NNab(k-N )abk abk 22||i +i |-i +i || B.|i abk -i ab(k-N)|C.|i ab(k-N)-i ab(k-2N)|D.||i abk -i ab(k-N)|-|i ab(k-N)-i ab(k-2N)|| 9.采用半周期傅立叶算法计算二次谐坡正弦分量幅值a 2的计算公式是( )A.N -1k=024πx(k)cos(k)N N ∑k=024πx(k)sin (k)N N ∑C.2k=144πx(k)cos(k)N N N ∑ 10.输电线路上发生A 相接地故障时，线路始端相电流故障分量相量幅值具有的特征是( )A.A相大，B相、C相都等于零B.B相大，A相、C相都等于零C.C相大，A相、B相都等于零D.A相、B相、C相相等且不等于零二、填空题(本大题共20小题，每小题1分，共20分)请在每小题的横线上填上正确答案。

继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。

A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。

A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。

A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。

A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。

A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。

继电保护考试试题库一、选择题1. 继电保护装置的主要功能是什么？A. 测量电压和电流B. 监视电网运行状态C. 快速切断故障部分D. 调整电网频率2. 以下哪项不是继电保护的基本要求？A. 选择性B. 可靠性C. 快速性D. 经济性3. 继电保护装置的类型按动作原理可分为哪几类？A. 过电流保护、差动保护、距离保护B. 电压保护、电流保护、时间保护C. 瞬时动作保护、延时动作保护、复合动作保护D. 以上都是4. 在电力系统中，差动保护主要用于保护哪种设备？A. 变压器B. 发电机C. 母线D. 输电线路5. 继电保护装置的整定时间是指什么？A. 保护装置从接收到信号到动作的时间B. 保护装置从接收到信号到输出信号的时间C. 保护装置从输出信号到切断故障的时间D. 保护装置从动作到恢复正常状态的时间二、判断题6. 继电保护装置的动作时间越短越好。

（）7. 继电保护装置的整定值是固定不变的。

（）8. 差动保护可以用于保护电力系统中的任何设备。

（）9. 继电保护装置的可靠性是指在故障发生时能够正确动作。

（）10. 选择性是指继电保护装置在故障发生时能够区分故障类型。

（）三、简答题11. 简述继电保护装置的基本原理。

12. 继电保护装置的整定值如何确定？13. 为什么在电力系统中需要设置继电保护装置？14. 什么是距离保护，它有什么特点？15. 继电保护装置在电力系统中的应用有哪些？四、计算题16. 某电力系统中，继电保护装置的整定值为100A，故障电流为120A，整定时间设定为0.5秒。

请计算继电保护装置的动作时间。

17. 假设一个差动保护装置的整定值为50kA，当故障电流达到60kA时，如果整定时间设定为0.2秒，计算该差动保护装置的动作时间。

五、案例分析题18. 某变电站发生故障，继电保护装置动作后，故障部分被成功切断。

请分析可能的原因，并讨论继电保护装置在此次故障处理中的作用。

19. 描述一个差动保护装置在变压器保护中的应用案例，并分析其优势和局限性。

继电保护单选考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1、电动机的各种非接地的不对称故障包括电动机匝间短路、( )、相序接反以及供电电压较大不平衡等。

A、过电流B、过负荷C、断相正确答案：C2、零序电流I段为保证选择性,保护范围为( )。

A、本线路一部分B、本线路及下级线路全长C、本线路全长正确答案：A3、跌落式熔断器在短路电流通过时熔丝熔断,熔丝管在( )作用下跌落,断开一次系统。

( )A、熔断器B、弹簧C、螺母D、重力正确答案：D4、电压互感器一次侧接( ),二次侧接负载。

A、电压互感器二次侧B、系统一次母线C、继电器线圈正确答案：B5、零序电流I段动作电流的整定为( )。

A、躲过下级线路末端接地短路流过保护的最大零序电流B、躲过本线路末端接地短路流过保护的最大零序电流C、躲过本线路末端短路可能出现的最大短路电流正确答案：B6、备用电源自动投入装置动作时,通过合( )断路器或备用变压器断路器实现备用电源的投入。

A、工作线路B、备用线路C、工作母线D、工作变压器正确答案：B7、定时限过电流保护近后备灵敏系数计算为( )。

A、最大运行方式本线路末端三相短路电流与动作电流之比B、最小运行方式下级线路末端两相短路电流与动作电流之比C、最小运行方式本线路末端两相短路电流与动作电流之比正确答案：C8、变压器备自投接线中,备用变压器采用( )方式。

A、线路备用B、母线备用C、明备用D、暗备用正确答案：C9、分立元件构成的继电保护二次接线图,按照其用途可分为原理接线图和( )。

A、展开图B、安装接线图C、逻辑框图正确答案：B10、中间继电器的文字符号表示为( )。

A、KVB、KAC、KM正确答案：C11、备用电源自动投入装置应保证工作电源断开后,( )才能投入。

A、备用电源B、工作变压器C、工作母线D、工作线路正确答案：A12、自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合闸将( )。

继电保护考试题库及答案1、【单选题】三段式电流保护中定时限过电流保护的特点为()。

（C）A、无动作延时,通过动作电流的整定保证选择性,只能保护线路始端一部分B、带有短延时,通过动作电流的整定和短延时保证选择性,可以保护线路全长C、带有较长延时,通过动作电流间的灵敏度配合、动作时限的配合保证选择性,能够保护本线路的全长和相邻线路的全长2、【单选题】中性点不接地系统通常采用接地选线和()的方式实现单相接地保护。

（C）A、零序电流I段保护B、零序电流II段保护C、绝缘监视3、【单选题】中性点直接接地系统发生接地故障,在三相中将产生()的零序电压。

（C）A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同4、【单选题】二次系统中,由互感器、变换器、各种继电保护装置和自动装置、选择开关及其回路接线组成,实现电力系统故障和异常运行时的自动处理的系统称为()。

（A）A、继电保护及自动装置系统B、操作电源系统C、测量及监测系统5、【单选题】人工急救胸外挤压法应以每分钟约()次的频率有节奏均匀的挤压，挤压与放松的时间相当。

（A）A、100B、80C、606、【单选题】从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为()。

（A）A、配电网B、输电网C、电力网7、【单选题】作为电气工作者,员工必须熟知本工种的()和施工现场的安全生产制度,不违章作业。

（B）A、生产安排B、安全操作规程C、工作时间8、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中正电源采用的标号为()。

（A）A、101,201B、102,202C、400-599D、600-7999、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中负电源采用的标号为()。

（B）A、0-199B、200-300C、400-599D、600-79910、【单选题】变压器低电压起动的过电流保护由()、电压元件和时间元件构成。

继电保护试题（含参考答案）一、单选题（共30题，每题1分，共30分）1、为保证电流互感器的综合误差满足小于10%的要求，电流互感器接入的二次负载阻抗要（）限制值。

A、大于B、等于C、小于正确答案：C2、考虑上下级定时限过电流保护灵敏度配合时,动作电流应为（）。

A、上下级整定值相等答案解析:题目修改：“本线路与下级线路的动作电流应为（）。

”B、下条线路定时限过电流保护整定值较大C、本线路定时限过电流保护整定值较大正确答案：C3、作为电气工作者，员工必须熟知本工种的（）和施工现场的安全生产制度,不违章作业。

A、生产安排B、工作时间C、安全操作规程正确答案：C4、为保证零序电流保护有较稳定的保护区和灵敏度，考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能（）。

A、有较大变化B、保持不变或变化较小C、灵活,可随时调整正确答案：B5、中性点不接地系统发生单相接地故障接地电流为（）。

A、容性电流B、感性电流C、阻性电流正确答案：A6、当伤者牙关紧闭,无法进行口对口人工呼吸时,应（）。

A、用工具把嘴开B、口对鼻吹气C、加大压力口对口吹气正确答案：B7、我国电力系统中性点接地方式分为（）与非直接接地两大类。

A、中性点经电抗接地B、中性点直接接地C、中性点经电阻接地正确答案：B8、电力系统中性点运行方式是指电力系统中发电机或（）的中性点的接地方式。

A、电压互感器B、电流互感器C、变压器正确答案：C9、应急外伤抢救压迫止血方法适用于（）部位A、头部、四肢B、全身都适用C、四肢正确答案：A10、变压器过电流保护装设在变压器电源侧，由（）和时间元件构成。

A、电压元件B、功率元件C、电流元件D、负序元件正确答案：C11、变压器主保护包括（）、电流速断保护、纵差动保护。

A、气体保护B、过负荷保护C、零序保护D、过电流保护正确答案：A12、从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为（）。

继电保护习题库及参考答案一、单选题（共30题，每题1分，共30分）1、微机保护具有信号测量、逻辑判断、( )等布线逻辑保护的功能。

A、硬件自检B、人机接口C、出口执行D、模数变换正确答案：C2、目前 10kV 电网采用的中性点接地低值电阻一般为( )。

A、10B、15C、200D、50正确答案：A3、电力系统中性点不接地系统发生单相接地故障时,三相线电压( )。

A、不对称B、对称C、某一线电压为 0 其余两线电压不变正确答案：B4、低压配电网中保护中性线代号为( )A、NB、PENC、PE正确答案：B5、低压配电网中性点接地方式采用( )A、经电抗接地B、直接接地C、经电阻接地D、经消弧线圈接地正确答案：B6、微机保护的基本构成包括硬件和( )A、模数变换B、逻辑判断C、软件D、人机接口正确答案：C7、高压电动机最严重的故障是( )将引起电动机本身绕组绝缘严重损坏、铁芯烧伤,造成供电电网电压降低,影响或破坏其他用户的正常工作。

A、相绕组的匝间短路B、过负荷引起的过电流C、定子绕组的相间短路故障正确答案：C8、对于容量在( )的油浸式变压器以及 400kVA 及以上的车间内油浸式变压器,应装设瓦斯保护。

A、800V 及以上B、800kV 及以下C、500kV 及以上D、500V 及以下正确答案：A9、能够使电流继电器开始动作的最小电流称为电流继电器的( )A、动作电流B、电流C、感应电流正确答案：A10、短路全电流中的最大瞬时值称为( )A、周期分量电流B、短路冲击电流C、非周期分量电流正确答案：B11、当电动机的容量小于 2MW 且电流速断保护不能满足灵敏度要求的电动机采用( )。

A、低电压保护B、纵差动保护C、起动时间过长保护正确答案：B12、电动机正序过电流保护可作为电动机的( )。

A、起动时间过长保护B、堵转保护C、对称过负荷保护正确答案：C13、电力系统在运行中发生各种类型短路故障时,将伴随着( )部分地区电压降低。
