光纤连接器的分类和主要规格参数

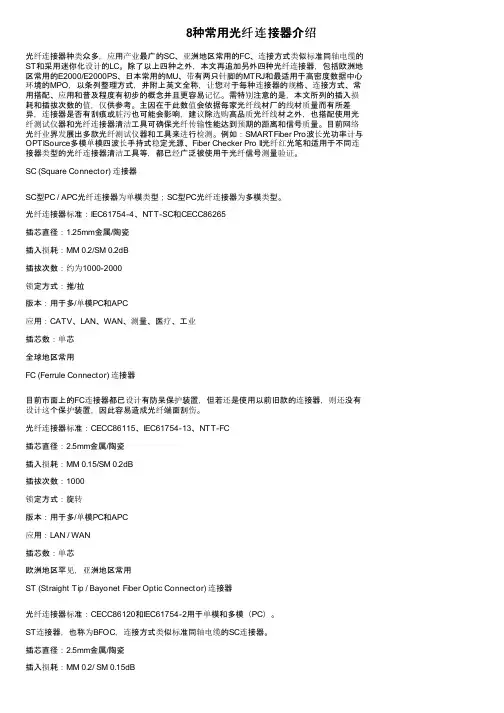

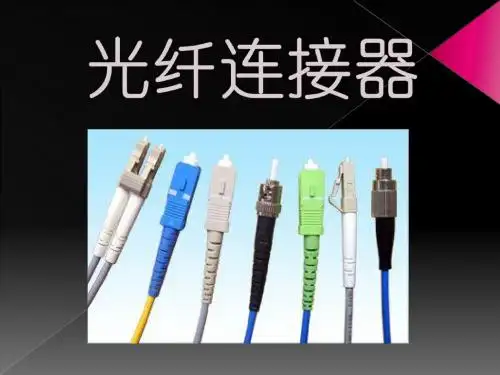

8种常用光纤连接器介绍光纤连接器种类众多，应用产业最广的SC、亚洲地区常用的FC、连接方式类似标准同轴电缆的ST和采用迷你化设计的LC。

除了以上四种之外，本文再追加另外四种光纤连接器，包括欧洲地区常用的E2000/E2000PS、日本常用的MU、带有两只针脚的MTRJ和最适用于高密度数据中心环境的MPO，以条列整理方式，并附上英文全称，让您对于每种连接器的规格、连接方式、常用搭配、应用和普及程度有初步的概念并且更容易记忆。

需特别注意的是，本文所列的插入损耗和插拔次数的值，仅供参考。

主因在于此数值会依据每家光纤线材厂的线材质量而有所差异，连接器是否有刮痕或脏污也可能会影响，建议除选购高品质光纤线材之外，也搭配使用光纤测试仪器和光纤连接器清洁工具可确保光纤传输性能达到预期的距离和信号质量。

目前网络光纤业界发展出多款光纤测试仪器和工具来进行检测。

例如：SMARTFiber Pro波长光功率计与OPTISource多模单模四波长手持式稳定光源、Fiber Checker Pro II光纤红光笔和适用于不同连接器类型的光纤连接器清洁工具等，都已经广泛被使用于光纤信号测量验证。

SC (Square Connector) 连接器SC型PC / APC光纤连接器为单模类型；SC型PC光纤连接器为多模类型。

光纤连接器标准：IEC61754-4、NTT-SC和CECC86265插芯直径：1.25mm金属/陶瓷插入损耗：MM 0.2/SM 0.2dB插拔次数：约为1000-2000锁定方式：推/拉版本：用于多/单模PC和APC应用：CATV、LAN、WAN、测量、医疗、工业插芯数：单芯全球地区常用FC (Ferrule Connector) 连接器目前市面上的FC连接器都已设计有防呆保护装置，但若还是使用以前旧款的连接器，则还没有设计这个保护装置，因此容易造成光纤端面刮伤。

光纤连接器标准：CECC86115、IEC61754-13、NTT-FC插芯直径：2.5mm金属/陶瓷插入损耗：MM 0.15/SM 0.2dB插拔次数：1000锁定方式：旋转版本：用于多/单模PC和APC应用：LAN / WAN插芯数：单芯欧洲地区罕见，亚洲地区常用ST (Straight Tip / Bayonet Fiber Optic Connector) 连接器光纤连接器标准：CECC86120和IEC61754-2用于单模和多模（PC）。

常见光纤连接器介绍光纤连接器是将光纤连接到光纤设备中的关键部件，它是光纤通信传输中的重要组成部分。

光纤连接器具有连接简单、传输效率高、损耗小、抗干扰性好等优点，被广泛应用于各种光纤通信和数据传输领域。

常见的光纤连接器主要包括FC（Fiber Connector）、SC（Subscriber Connector）、ST（Straight Tip Connector）、LC （Lucent Connector）和MTP/MPO（Multi-Fiber Termination Push-On）。

下面将逐一介绍这几种常见的光纤连接器。

首先是FC型连接器，他是一种常用而古老的光纤连接器，起源于1979年，常用于单模光纤应用。

FC连接器通过螺纹锁紧方式连接，具有连接牢固、高维护性、抗震抗振等优点，但安装较为复杂。

接下来是SC型连接器，他是一种常见且普遍使用的光纤连接器，通常用于多模光纤和单模光纤的连接。

SC连接器与FC连接器相似，但采用了插板式连接方式，连接方便快捷。

SC连接器具有容易掌握安装技巧、容易进行维护等特点，广泛应用于局域网、数据中心和广域网等领域。

ST型连接器是一种主要用于多模光纤系统的光纤连接器，它与FC连接器类似，也是采用螺纹连接方式。

ST连接器具有结构简单、连接牢固等优点，常用于局域网、电视信号传输等。

LC型连接器是一种小型光纤连接器，常用于高密度应用和数据中心。

LC连接器采用了夹持式连接方式，连接简便且可靠。

LC连接器在数据传输中具有低插入损耗、高反射损耗等优点，广泛应用于高速传输和高密度光纤设备。

MTP/MPO型连接器是一种多纤维光纤连接器，用于高密度连接需求。

MTP/MPO连接器采用了一种特殊的插拔设计，可以同时插接多个纤芯，为大规模的高速数据传输提供了便利。

MTP/MPO连接器广泛应用于数据中心、计算机集群和存储应用等领域。

总结起来，常见的光纤连接器包括FC、SC、ST、LC和MTP/MPO等。

共为通信（光纤快速连接器）
光纤快速连接器介绍
用于0.25mm/0.9mm/2.0mm/3.0mm/皮线光缆。

不但可以轻松实现光纤成端入面板盒，而且可以直接接入ONU，双芯皮缆接续成双端，室外光缆入别墅等，全面覆盖FTTX光纤到户各种要求；另外在机房现场定长制作跳纤，大幅度提高机房使用效率，降低机房故障隐患。

快速接续连接器插人损耗小于0.3 dB，是同类产品中损耗最小的；在线抗拉力大于20N，在客户非正常受力布线或意外受拉时，均不影响使用，而且最大抗拉力大于50N；产品内无接续点和匹配液，大大降低入户损耗，提高使用寿命；无需日常维护，在进水、灰尘带入污染时，用户可自行清洗接头表面，无需工程人员上门服务，大大降低了后期使用成本；施工中。

光纤连接器的类型
光纤连接器的类型
1、FC型
这种连接器最早是由日本NTT研制。

FC是缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对改类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

2、LC型
LC型连接器是着名的Bell研究所研究开发出来的，采用操作简单方便的模块化插孔（RJ）门锁机理职称。

其所采用的插针和套筒的尺寸是普通的SC、FC等所用尺寸的一半，为1.25mm。

光纤规格说明
光纤是一种用于传输光信号的纤维。

不同类型的光纤有不同的规格和特性，下面是一些常见的光纤规格说明：
1.单模光纤：单模光纤的直径一般为9微米，可以传输单一波长的光信号，适用于长距离传输和高速数据传输。

其典型传输距离可达数十公里。

2.多模光纤：多模光纤的直径一般为50或62.5微米，可以传输多个波长的光信号，适用于短距离传输和低速数据传输。

其典型传输距离为数百米至数千米。

3.光纤缆：光纤缆包括光纤和保护层。

其中保护层一般由聚乙烯、尼龙等材料制成，可以保护光纤免受损坏。

常见的光纤缆类型包括单芯、多芯、分支等。

4.光纤连接器：光纤连接器用于将两根光纤连接在一起，常见的光纤连接器类型包括SC、LC、FC等。

5.光纤放大器：光纤放大器是一种将光信号放大的设备，常见的光纤放大器类型包括EDFA、Raman放大器等。

以上是一些常见的光纤规格说明，通过了解这些规格和特性可以更好地选择适合自己需求的光纤产品。

- 1 -。

光纤连接器的工作原理光纤连接器是连接光纤的重要组件，它的作用是将光纤之间进行连接，实现光信号的传输。

在光纤通信系统中，光纤连接器的质量和工作原理直接影响到光信号的传输质量和系统性能。

下面将从光纤连接器的工作原理、分类及应用等方面详细介绍光纤连接器的相关知识。

一、光纤连接器的工作原理1. 基本原理光纤连接器的主要工作原理是利用光纤的表面抛光和精密加工技术，在连接器两端的光纤之间形成一个稳定的光学接触面，使光信号能够顺利传输。

光纤连接器通常由插座、套筒和连接座等部件组成，通过这些部件将光纤连接在一起，形成一个完整的光学传输通道。

2. 连接方法光纤连接器的连接方法通常包括插入式连接和螺纹式连接两种。

插入式连接是通过将两端的光纤分别插入连接器的插座中，形成光学接触面实现连接；而螺纹式连接是通过旋转连接器的套筒将两端光纤连接在一起，形成稳定的光学接触面。

3. 光学接触面光纤连接器的工作原理关键在于其光学接触面的质量。

光学接触面必须经过精密的抛光加工，保证连接端面的平整度和光学质量。

只有光学接触面的质量达到一定标准，才能保证光信号的传输质量和连接的可靠性。

4. 光学耦合在光纤连接器中，光学耦合技术是一项重要的工作原理。

光学耦合是指通过连接器将光纤之间的光信号转移或耦合传输的技术，其中包括反射、透射和散射等光学原理。

以上是光纤连接器的基本工作原理，通过精密加工技术、合理设计结构和优化光学接触面的质量，才能实现光纤连接器的高性能和可靠性。

二、光纤连接器的分类光纤连接器根据其连接方法、接口类型和适用领域等不同特点，可以分为多种不同类型，常见的连接器有FC（Ferrule Connector）、SC（Subscriber Connector）、LC（Lucent Connector）、ST（Straight Tip Connector）等。

1. 插入式连接器插入式连接器是最常见的一种光纤连接器，其特点是插拔方便、连接稳定、传输性能优异。

光纤接头类型FC〔Ferrule Connector〕圆型带螺纹(配线架上用的最多)，金属双重配合螺旋终止型构造ST 卡接式圆型SC〔smart card〕卡接式方型(路由器交换机上用的最多)LC(Lucent Connector)卡接式小方头PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)ST接口通常用于10Base-F，SC接口通常用于100Base-FX光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310单模长距LH 波长1310,1550多模:SM 波长850，工程上要求正常工作接收光功率小于过载光功率3-5dBm，大于接收灵敏度3-5dBm。

一般来讲不管单模接口还是多模接口，实际接收功率在-5至-15dBm之间算比拟合理的工作范围多模口接收功率一般在-20dBm到0dBm之间;单模在-23 dBm到0dBm之间SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC〞，“SC/PC〞等，其含义如下“/〞前面局部表示尾纤的连接器型号“SC〞接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC〞接头与SC接头形状相似，较SC接头小一些。

“FC〞接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等“/〞后面说明光纤接头截面工艺，即研磨方式。

“PC〞在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC〞的衰耗比“PC〞要小，一般用于有特殊需求的设备，一些国外厂家ODF 架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

光连接器基础知识一、基本概念（术语）1、光纤（活动）连接器：是实现将光纤光缆和光纤光缆之间、光纤光缆和有源器件、光纤光缆和其它无源器件、光纤光缆和系统与仪表进行活动连接的光无源器件（连接器的作用）。

整套光连接器的组成：插头—适配器—插头。

2、光跳线：两端都装有插头的一段光纤或光缆。

3、光纤：是一种利用光全反射原理传导光信号的玻璃纤维。

主要成分：SiO2.光纤由纤芯、包层和涂敷层构成，纤芯的折射率nl大于包层的折射n2.纤芯的作用是传导光信号，包层的作用是反射光信号，涂敷层的作用是保护光纤，增加光纤的机械强度和柔韧性。

光纤可分为单模光纤（9/125μ）和多模光纤（50/125或62.5/125）。

4、光缆：光缆由护套、加强构件、紧套（或松套）层和涂敷光纤组成。

生产跳线采用的光缆一般有：φ3.0单芯光缆、φ2.0单芯光缆、φ0.9紧套光缆，双芯平行光缆、防水尾缆、束状光缆和带状光缆等。

5、插入损耗：是指光信号通过光连接器之后，光信号的衰减量。

一般用分贝数（dB）表示。

表达式为：IL=-10LOG(P1/P0)(d B)其中P0——输入端的光功率P1——输出端的光功率6、回波损耗：也称后向反射损耗，是由于光连接处的非涅尔效应而产生的反射信号，该信号沿光纤原路返回，会对光源和系统产生不良影响。

回波损耗的表达式为：RL=-10LOG(P2/P0)其中P0—输入端的光功率P1—后向反射光功率二、光连接器基本结构原理图1 光纤连接器精密对中原理一般均采用精密小孔插芯（Ferrule）和套筒（sleeve）来实现光纤的精确连接。

影响连接器插入损耗的主要因素有：1、纤芯错位2、角度偏差3、连接间隙4、不同种光纤（数值孔径不同）三、型号分类1、按结构形式分：FC：外型为圆柱形，插芯直径φ2.5mm为由螺纹将其固定在适配器上；SC：外型为长方形，插芯直径φ2.5mm插拨式连接，操作简便；ST：外型为圆柱形，插芯直径φ2.5mm卡口式连接；LC：小型化长方形结构，插芯直径φ1.2mm插拨式自锁式连接，MU：小型化长方形结构，插芯直径φ1.25mm插拔式连接MT-RJ:外型为长方体，双芯小型化，MT插芯，一公一母连接2、按插芯端面形状分PC (Physical Contact): 插芯端面为球面状，回波损耗指标RL：大于40dBUPC: 插芯端面也为球面状，RL:大于50dB.。

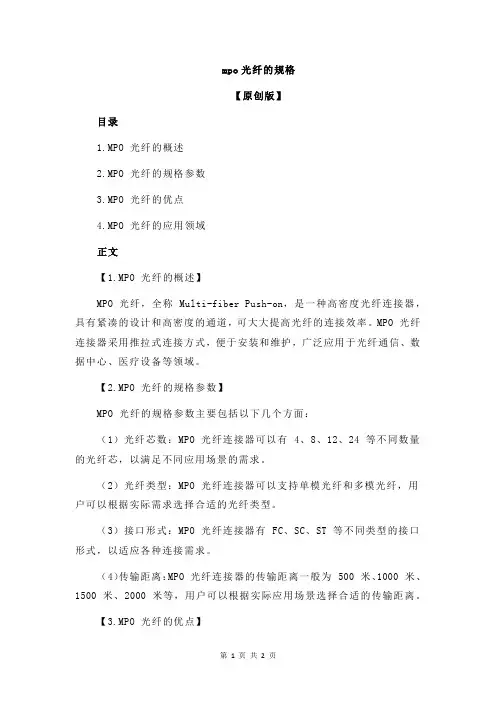

mpo光纤的规格【原创版】目录1.MPO 光纤的概述2.MPO 光纤的规格参数3.MPO 光纤的优点4.MPO 光纤的应用领域正文【1.MPO 光纤的概述】MPO 光纤，全称 Multi-fiber Push-on，是一种高密度光纤连接器，具有紧凑的设计和高密度的通道，可大大提高光纤的连接效率。

MPO 光纤连接器采用推拉式连接方式，便于安装和维护，广泛应用于光纤通信、数据中心、医疗设备等领域。

【2.MPO 光纤的规格参数】MPO 光纤的规格参数主要包括以下几个方面：（1）光纤芯数：MPO 光纤连接器可以有 4、8、12、24 等不同数量的光纤芯，以满足不同应用场景的需求。

（2）光纤类型：MPO 光纤连接器可以支持单模光纤和多模光纤，用户可以根据实际需求选择合适的光纤类型。

（3）接口形式：MPO 光纤连接器有 FC、SC、ST 等不同类型的接口形式，以适应各种连接需求。

（4）传输距离：MPO 光纤连接器的传输距离一般为 500 米、1000 米、1500 米、2000 米等，用户可以根据实际应用场景选择合适的传输距离。

【3.MPO 光纤的优点】MPO 光纤具有以下几个主要优点：（1）高密度：MPO 光纤连接器具有高密度的设计，可以大大节省光纤的连接空间，提高光纤的连接效率。

（2）易于安装和维护：MPO 光纤连接器采用推拉式连接方式，安装和维护非常便捷。

（3）稳定性高：MPO 光纤连接器具有优良的抗干扰性能和抗拉扯性能，可以保证光纤连接的稳定性。

【4.MPO 光纤的应用领域】MPO 光纤连接器广泛应用于以下几个领域：（1）光纤通信：MPO 光纤连接器可以提高光纤的连接效率，降低光纤连接的成本，广泛应用于光纤通信网络中。

（2）数据中心：MPO 光纤连接器可以满足数据中心高密度、高速率的光纤连接需求。
