巷道断面图册说明一、巷道断面形状及支护形式根据矿区的地质特征、巷道的用途、服务年限以及各矿井巷道使用实践，兴源矿区矿井巷道的岩巷一般采用半园拱锚（锚网）喷支护，半煤巷一般采用梯形金属支护或U型金属支护，煤巷一般采用U型金属支护。

二、巷道断面尺寸主要根据《煤矿安全规程》的有关规定、矿井目前在用运输设备尺寸（8吨蓄电池电机车，轨距600，长×宽×高=2000×880×1550；1吨固定矿车，轨距600，长×宽×高=4500×1060×1150）及未来推行采掘机械化主要设备尺寸，行人宽度和安全间隙等，并满足矿井工作面风量需要进行设计，根据实践使用经验，矿井巷道断面尺寸一般确定为：（一）岩巷1.主要运输巷：水平顶（底）运输大巷、主运输石门、采区轨道上山，巷道规格要求净高不小于2.5m，净宽不小于2.6m。

支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护。

（见图4）2.车场及硐室：机采工作面采区上、中部车场、区段运输石门（无机车运行），巷道规格净高不小于2.5m,净宽不小于3.2m；水平运输大巷车场、采区变电所及采区下部车场（有机车运行），巷道规格净高不小于2.8m，净宽不小于3.6m；中央变电所，巷道规格净高不小于3.0m，净宽不小于4.0m。

支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm 和70-100mm，对中等稳定或稳定性较差岩层，采用锚网喷支护。

（见图5、6、7）3.区段运输中巷：区段顶（底）运输巷、石门，巷道规格要求净高不小于2.4m，净宽不小于2.4m；支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护。

（见图3）4.采区岩石上山：为采区溜煤、通风、行人服务。

材巷运巷 5、专项工程所用设施不在其列。

2、采煤面的“五图一表”齐全，包括通风系统图、监控系统图、避灾系统图等内容。

3、采煤面两巷的测风站应选择在顶帮完好、巷道平直、前后20米无杂物且尽可能靠工作面的巷段，并悬挂测风牌板。

4、喷头样式可选用旋转月牙、半月牙等多种形式，控制方式也应根据现场实际选定。

综采面通防基本设施布置示意图4-1枣矿集团通防处绘制2008年10月10日第1次发布注: 1、采煤面两巷的隔爆水棚，首组水棚区距工作面60-200米，以外每隔200米设置1组，并实现自动加水。

综 采 工 作 面破碎机转载机煤机10、短臂注水：仰采角大于15度的不进行；大采高综采工作面不进行15、甲烷传感器：距煤壁5-10米23、CH4、温度、粉尘传感器：距回风巷出口以里10-15米。

有自然发火史的矿井设置CO 传感器。

安设粉尘超限自动喷雾1、防火门；流量计：在停采线外适当位置5、中长孔高压注水：每孔水压表和流量表计量计压3、水压表：移动变电站附近9、放煤口放煤联动喷雾22、温控喷淋装置：皮带运输系统每隔150米1处。

皮带机头卸载点1.5米处、皮带机尾1.5米处,头尾相连的只安装机头1处4、净化水幕：距工作面50米左右，全断面封闭高效雾化8、煤机内喷雾、高效高压外喷雾及水电闭锁装置：内喷压力不低于2MPa ，外喷压力不低于4MPa 7、架架降柱移架喷雾，跟机喷雾共用架间喷头17、破碎机内部自动喷雾装置或除尘器和防尘罩11、面溜头和后溜头转载自动喷雾18、转载自动喷雾：各转载点均安设，皮带转载点安设干洒湿不洒装置16、通防综合检测牌板：距工作面煤壁20米21、挡尘帘：距工作面回风出口100-150米适当位置19、水压表；20、自动净化水幕:距工作面出口50米左右，全断面封闭高效雾化13、回风隅角切顶排以里悬挂大数码便携仪；14、隅角瓦斯检查点及牌板12、束管测头：隅角切顶排以里2、≧Φ108mm 硬质管：每50米设三通阀门24、防火门；流量计：在停采线外适当位置25、≧Φ108mm 硬质管：每50米设三通阀门6、甲烷检测便携仪或机载式甲烷断电仪材巷运巷 炮采面通防基本设施布置示意图4-2枣矿集团通防处绘制5、专项工程所用设施不在其列。

材巷运巷5、专项工程所用设施不在其列。

2、采煤面的“五图一表”齐全，包括通风系统图、监控系统图、避灾系统图等内容。

3、采煤面两巷的测风站应选择在顶帮完好、巷道平直、前后20米无杂物且尽可能靠工作面的巷段，并悬挂测风牌板。

4、喷头样式可选用旋转月牙、半月牙等多种形式，控制方式也应根据现场实际选定。

综采面通防基本设施布置示意图4-1枣矿集团通防处绘制2008年10月10日第1次发布注: 1、采煤面两巷的隔爆水棚，首组水棚区距工作面60-200米，以外每隔200米设置1组，并实现自动加水。

综 采 工 作 面破碎机转载机煤 机10、短臂注水：仰采角大于15度的不进行；大采高综采工作面不进行 15、甲烷传感器：距煤壁5-10米23、CH4、温度、粉尘传感器：距回风巷出口以里10-15米。

有自然发火史的矿井设置CO 传感器。

安设粉尘超限自动喷雾1、防火门；流量计：在停采线外适当位置5、中长孔高压注水：每孔水压表和流量表计量计压3、水压表：移动变电站附近9、放煤口放煤联动喷雾22、温控喷淋装置：皮带运输系统每隔150米1处。

皮带机头卸载点1.5米处、皮带机尾1.5米处,头尾相连的只安装机头1处4、净化水幕：距工作面50米左右，全断面封闭高效雾化8、煤机内喷雾、高效高压外喷雾及水电闭锁装置：内喷压力不低于2MPa ，外喷压力不低于4MPa7、架架降柱移架喷雾，跟机喷雾共用架间喷头17、破碎机内部自动喷雾装置或除尘器和防尘罩11、面溜头和后溜头转载自动喷雾18、转载自动喷雾：各转载点均安设，皮带转载点安设干洒湿不洒装置 16、通防综合检测牌板：距工作面煤壁20米 21、挡尘帘：距工作面回风出口100-150米适当位置19、水压表；20、自动净化水幕:距工作面出口50米左右，全断面封闭高效雾化13、回风隅角切顶排以里悬挂大数码便携仪；14、隅角瓦斯检查点及牌板12、束管测头：隅角切顶排以里 2、≧Φ108mm 硬质管：每50米设三通阀门24、防火门；流量计：在停采线外适当位置25、≧Φ108mm 硬质管：每50米设三通阀门6、甲烷检测便携仪或机载式甲烷断电仪材巷运巷炮采面通防基本设施布置示意图4-2枣矿集团通防处绘制5、专项工程所用设施不在其列。

2025采煤工作面巷道平面布置示意图（牌版规格800×1000mm）2025采煤工作面避灾路线示意图（牌版规格800×1000mm）2025采煤工作面通风系统图（牌版规格800×1000mm）2025采煤工作面防尘系统图（牌版规格800×1000mm）2025采煤工作面回采工艺图表（牌版规格800×1000mm）采煤机技术特征表序号项目单位参数1 型号MG-200/475-W2 采高m 2-3.53 滚筒直径m 1.84 截深mm 6305 滚筒中心距mm 60966 最大牵引力kN 3507 牵引速度m/min 68 功率kW 4759 煤层倾角0≤202025工作面劳动组织于出勤表序号工种人员小计甲班乙班丙班1 队干 1 1 1 42 班组长 2 2 2 63 采机司机 3 3 64 支架工 4 4 85 输送机司机 1 1 1 36控制台泵工 1 1 1 37泵站支架修理工 2 28采机维修工121 49输送机维修工12 310端头维护工 4 4 811 超前支护工 5 5 1012 材料员 1 1 1 313 送饭工 2 1 2 514 电气检修工 1 2 1 415 其它 2 4 2 816 合计29 20 28 772025工作面主要技术经济指标序号项目单位指标备注1 走向长度m 3002 倾斜长度m 1003 煤层厚度m 4.014 煤层倾角°6～10º5 割煤高度m 3.56 循环产量T 2947 日循环个数个/日 68 日产量T 17649 循环进度m 0.610 月产量T 52920 30天计11 日出勤工数个7712 回采工效T/工22.913 坑木消耗M3/kt 2.014 截齿消耗个/万t 2015 抗磨油kg/万t 3516 乳化液kg/万t 10017 齿轮油kg/万t 5018 正规循环率% 9519 可采期月 2.32025工作面液压支架技术特征表序号项目单位参数1 型号ZZ-4000/18/382 采高m 2.1-3.83 工作阻力kN 40004 初撑力kN 31405 支护高度m 1.8-3.86 支护宽度mm 15007 支护强度MPa 0.7078 移架步距mm 7002025工作面概况工作面概况本工作面开采山西组2#煤，根据煤层赋存条件，确定本面采用倾斜长壁后退式综合机械化采煤方法开采，全部跨落发管理顶板。

12011地面标高+265m ～周围无采、掘工作面。

一、巷道布置：12011采区上山西部。

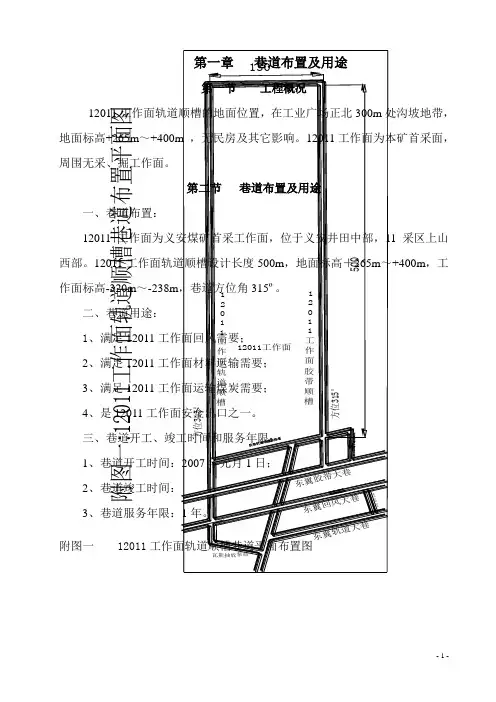

12011+400m ，工作面标高-320m ～-238m 二、巷道用途：1、满足120112、满足120113、满足120114、是12011123附图一 12011附图一:12011工作面轨道顺槽巷道布置平面图附图一:12011工作面轨道顺槽巷道布置平面图第二章地质说明书第一节顶、底板岩性顶板岩性：工作面煤层为二１煤层。

伪顶不发育；直接顶为泥岩，局部相变为砂质泥岩，厚度0～3.5m；老顶为中粒石英砂岩（大占砂岩），厚9.9m～19.0m。

底板岩性：伪底不发育；直接底为泥岩、粉（细）砂岩，厚度8.3m～10.7m；老底为Ｌ7灰岩，厚5.0～6.3m。

附图二：12011工作面轨道顺槽煤岩层柱状图第二节地质构造该工作面地质构造简单，褶曲宽缓。

根据地面三维地震勘探资料，工作面西部发育有DF2、DF11正断层。

DF2断层落差为3m，断层深部切入L7灰岩，其尖灭端距轨道顺槽32m，其延伸线与轨道顺槽交点位置距回风大巷425m；DF11断层落差为2m，断层深部切入L7灰岩，与轨道顺槽斜交，交点位置距东回风大巷583m。

工作面东部发育有DF3正断层，落差为3m，深部切入L7灰岩，其尖灭端距轨道顺槽41m，其延伸线与轨道顺槽交点距轨道大巷304m。

第三节水文地质该工作面水文地质条件简单，主要充水水源为顶板砂岩裂隙水。

根据地面瞬变电磁勘探资料，工作面范围内分布有４个异常区，其中工作面外部异常区已揭露，加上过DF2、DF3、DF11正断层，应设专人观察巷道水流情况，特别是过断层和富水异常区段前后，及时做好井下物探及探水工作，以确保工作面的安全掘进。

在掘进过程中，应在巷道低洼处，安设水泵，便于抽排积水。

12011工作面柱状图附图二：12011工作面轨道顺槽煤岩层柱状图第四节煤层情况二１煤层：根据已有地质资料，该工作面煤层厚度较为稳定，为0.7m～8.2m，平均为6.0m，煤层结构简单。

第一章概况第一节概述一、巷道名称：西翼K3运输巷和回风上山二、巷道掘进目的及巷道用途：巷道掘进目的是为了解决明年生产的接替及西翼K3准备工作面形成单独的回风系统。

三、巷道设计长度及服务年限巷道的设计长度：运输平巷150m，回风上山100m；巷道的服务年限：至矿井西翼K3煤层回采完毕约3年。

四、预计开、竣工时间经矿委会议研究决定，本巷道预计2011年3月开工，预计2011年5月底竣工。

第二节编写依据《煤矿安全规程》、《煤矿操作规程》、《国有煤矿安全质量验收标准》、《工种岗位责任制》、《矿山安全法》、《矿山安全条例》、《矿山安全监察条例》及公司下发的《安全生产管理制度汇编》。

第二章地面相对位置及地质水文情况第一节地面相对位置及邻近开采情况第二节岩层赋存特征矿区范围内出露地层由老至新依次有：二叠系上统峨眉山玄武岩组（P2β）、宣威组（P2X）、三叠第下统卡以头组（T1k）、飞仙关组（T1f）、永宁镇组（T1y）及第四系（Q）。

现分述如下：（一）二叠系上统峨眉山玄武岩组（P2β）块状玄武岩、玄武质凝灰岩、呈细晶等粒结构，具杏红状结构，属一套火山岩建造，于茅口组灰岩之上和宣威煤组之下呈假整合接触关系。

区内地表未出露，据邻区资料厚约300～500m。

（二）二叠系上统宣威组（P2X）为一系列粉砂岩、泥岩、细砂岩夹煤层组成的连续沉积含煤岩系，地层厚度约226～251m，平均233m，按岩性组合、特征不同划分为二段。

1.宣威组第一段（P2X1）：自玄武岩顶到K1煤层底。

出露于矿区东部外围，厚100～140m，由薄至中厚层状中砂砾岩、细砂岩、粉砂岩、煤线及厚度小于0.30m的不可采煤层，与下伏玄武岩（P2β）地层呈假整合接触。

2.宣威组第二段（P2X2）：自K1煤层底板至K3煤层顶板上部约18m，出露于矿区南东部及外围，平均厚113m，岩性主要为细砂岩、粉砂岩、泥质粉砂岩、粉砂质泥岩及煤层。

本层含煤线及煤层9～23层，为矿区主含煤段。

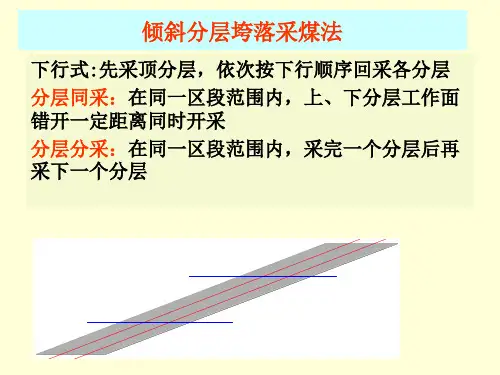

8.回采巷道布置如何说明？正规生产讲议\煤业公司关于进一步规范采煤方法管理的补充规定\采煤方法汇总图.doc回采巷道布置（说明回采巷道的断面规格，附工作面回采巷道布置示意图）根据确定的采煤方法、开采顺序、煤柱留设等，对工作面切眼、斜坡眼、联络眼（包括高位眼）的布置方式、开口位置、施工方向、坡度、间距、装煤口设置、行人眼安排、正规采面上出口位置及各种小眼的断面控制要求等进行说明。

例：1、长壁（1）切眼（眼宽米）布置在距边界20米处开口施工至贯通上区段巷道，倾斜长度约米；（2）联络眼（眼宽米）联络眼必须在切眼施工30米后先组织施工，两条联络眼在巷道的间距一般控制在10-15米；第一条在切眼距巷道6米处往外部开口，施工坡度为30度，长度控制在8-10米，然后搬外部巷道重新开口，重新开口沿正倾斜施工6米后，往里部开口，施工坡度为20度，直至两联络眼沟通为止。

此外，在工作面推采至联络眼5米左右时，必须准备好外部联络眼。

在施工联络眼中，必须要求正倾斜施工的长度（也就是护巷煤柱留设的最低尺寸）（3）边界回采眼（眼宽米）当切眼沟通上区段巷道后，至边界部分的煤层按短壁残采形式布置分斜坡，分斜坡在切眼中的间距为{10—20米}，自上而下逐条施工，至边界不可采地段后往上打回采眼至上风巷或采空区，形成短壁后退推采，至切眼后，必须在第四排处预设密柱。

例2、正规斜坡（1）主斜坡（眼宽米）第一条主斜坡布置在边界外30米处开口，开口后沿正倾斜方向施工（4-8）米，然后按坡度22度往石门方向施工，至贯通上区段巷道；两条主斜坡在巷道间的间距为（30—50）米{构造复杂取小，简单取大}。

（2）分斜坡（眼宽米）当主斜坡施工贯通上区段巷道后，应根据煤厚、倾角、顶底板等情况选择施工分斜坡，分斜坡在主斜坡中的间距为（15-30）米{正倾斜壁长10-20米}，自上而下逐条往边界方向施工，坡度为22度，至边界不可采地段后往上打回采眼至上风巷或采空区，形成短壁后退推采。

井下大样图绘制规范为提升区队技术人员整体素质，规范井下大样图绘制工作，特作如下规定：一、采掘工作面需上大样图板的图纸：1、掘进工作面：1）巷道布置示意图；2）巷道施工断面示意图；3）设备布置示意图；4）最大和最小控顶距平面和剖面图5）临时支护示意图；6）通风系统及避灾路线示意图；7）监测监控系统示意图；8）供电系统图。

2、采煤工作面：1）工作面布置示意图；2）工作面生产系统示意图；3）正规循环作业图表；4）通风系统及避灾路线示意图；5）工作面支架布置及两巷超前支护示意图；6）工作面供电系统图；7）工作面设备布置示意图；8）工作面监测监控示意图。

— 1 —二、各种图的比例要求：1、掘进工作面：1）巷道布置示意图比例1：500；2）巷道施工断面示意图比例1：25；3）设备布置示意图（不作要求）；4）最大和最小控顶距平面和剖面图比例1：25；5）临时支护示意图比例1：25；6）通风系统及避灾路线示意图（不作要求）；7）监测监控系统示意图（不作要求）；8）供电系统图（不作要求）；2、采煤工作面：1）工作面布置示意图比例1：1000；2）工作面生产系统图比例1：1000；3）正规循环作业图（不作要求）；4）通风系统及避灾路线示意图；1：10005）工作面支架布置及两巷超前支护示意图（不作要求）；6）供电系统图（不作要求）；7）工作面设备布置示意图（不作要求）；8）工作面监测监控示意图（不作要求）。

三、图例（按《煤矿作业规程编制指南》）要求，见大样图图例。

四、对各种图纸的内容的要求：1、掘进工作面：—2 —1）巷道布置示意图：必须标明巷道所在位置与盘区大巷的关系、及主要技术参数、运输系统等内容；2）巷道施工断面示意图：必须标明毛宽、净宽、毛高、净高、中线、各类管线、风筒、运输设施、人行道的布置与尺寸以及巷道支护方式及支护材料规格型号；3）设备布置示意图：必须标明巷道内主要设备的布置方式及相关文字说明；4）最大和最小控顶距平、剖面图：必须标明最大和最小控顶距；5）临时支护示意图：必须标明临时支护距离和方式；6）通风系统及避灾路线示意图：必须标明风机、风筒的位置、通风路线、通风设施、火灾、瓦斯灾害及水灾的避灾路线和必要的文字说明；7）监测监控系统示意图：必须标明监测监控线路、设备的位置以及必要的文字说明；8）供电系统示意图：必须标明电缆长度及电缆、开关等设备型号与数量等相关内容。
