施工测量控制方法

施工测量控制方法

主轴线控制网的布设

编制依据：基础、地下室平面布置图、首层和标准层平面图

1、用全站仪对现场甲方提供的红线点进行复核，看其是否有偏移或沉降，要求边长相对误差小于1／1000，角度误差小于3" ，满足要求后方可用其进行轴线控制网的布设，否则应会同甲方等有关部门协商解决。

2、建设单位告之本工程所在地区红线桩位置及坐标体系，进行方位坐标换算后再用（PTS-V2）全站仪引测到本工程按垂直线布设的主轴线控制网。依据主轴线控制网对本工程各轴线进行全方位定位测量。

建筑物轴线的垂直引测

采用在本工程的±0.000 楼板上精确测定“口”形楼层控制轴线的方法，在往上施工每层的相应位置均预留200×200 的方洞，用激光经纬仪往上投点，上面用透明玻璃接受激光投测点（红点），每次投测完毕后要检测它们的相互关系，要求距离误差小于2mm；每施工完三层主体后均要重新检查一次，及时纠正偏差，确保建筑物的垂直总偏差控制在10mm 以内。

建筑物垂直度的控制 本工程在施工中要严格控制垂直度、除上述的楼层控制轴线传递时的误差控制外，在所有的转角处，用“吊线锤法”逐层做好墙体（剪力墙）大面垂直控制线，使得每层转角处支模时均可按下层墙体大面的垂直控制线来控制偏位误差，从而有效地控制建筑物的垂直度偏差。

高程测量

依据建设单位提供的水准点将高程引测到相邻轴线控制网点上，并将每个单位工程的±0.000 引测到附近的固定位置作永久标记加以保护，便于高程放样。引测时采用闭合路线，按二等水准观测要求进行，仪器使用DS3型水准仪。竖向标高的引测传递采用吊钢尺法，即沿建筑物外墙（剪力墙）或电梯井用钢尺垂直向上逐层引测标高，每层引测四个点，用DS3 型水准仪进行校核，要求四个导入标高互差值小于3mm，符合要求时取其平均值作为该层标高基准。每隔五层拉一次通尺做高精度复核。

沉降观测

于建筑物首层四角及中部设置测降观测点，观测点为形成闭合的平面。

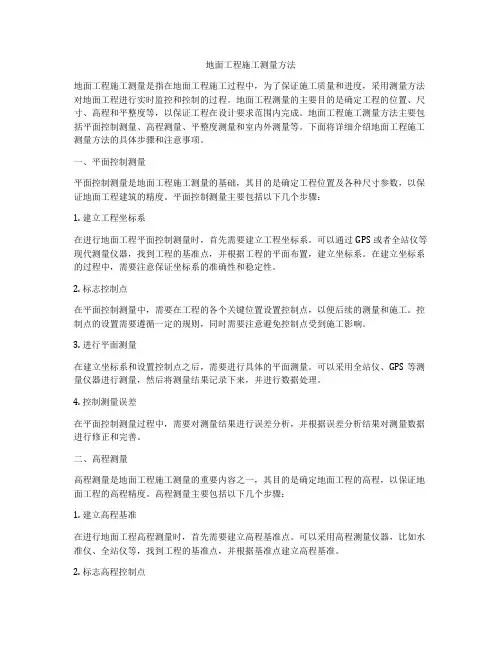

地面工程施工测量方法

地面工程施工测量是指在地面工程施工过程中，为了保证施工质量和进度，采用测量方法对地面工程进行实时监控和控制的过程。地面工程测量的主要目的是确定工程的位置、尺寸、高程和平整度等，以保证工程在设计要求范围内完成。地面工程施工测量方法主要包括平面控制测量、高程测量、平整度测量和室内外测量等。下面将详细介绍地面工程施工测量方法的具体步骤和注意事项。

一、平面控制测量

平面控制测量是地面工程施工测量的基础，其目的是确定工程位置及各种尺寸参数，以保证地面工程建筑的精度。平面控制测量主要包括以下几个步骤：

1. 建立工程坐标系

在进行地面工程平面控制测量时，首先需要建立工程坐标系。可以通过GPS或者全站仪等现代测量仪器，找到工程的基准点，并根据工程的平面布置，建立坐标系。在建立坐标系的过程中，需要注意保证坐标系的准确性和稳定性。

2. 标志控制点

在平面控制测量中，需要在工程的各个关键位置设置控制点，以便后续的测量和施工。控制点的设置需要遵循一定的规则，同时需要注意避免控制点受到施工影响。

3. 进行平面测量

在建立坐标系和设置控制点之后，需要进行具体的平面测量。可以采用全站仪、GPS等测量仪器进行测量，然后将测量结果记录下来，并进行数据处理。

4. 控制测量误差

在平面控制测量过程中，需要对测量结果进行误差分析，并根据误差分析结果对测量数据进行修正和完善。

二、高程测量

高程测量是地面工程施工测量的重要内容之一，其目的是确定地面工程的高程，以保证地面工程的高程精度。高程测量主要包括以下几个步骤：

1. 建立高程基准

在进行地面工程高程测量时，首先需要建立高程基准点。可以采用高程测量仪器，比如水准仪、全站仪等，找到工程的基准点，并根据基准点建立高程基准。

2. 标志高程控制点 在高程测量中，需要在工程的各个关键位置设置高程控制点，以便后续的测量和施工。高程控制点的设置需要遵循一定的规则，以保证高程的准确性和稳定性。

施工测量控制

一、总则

（一）根据工程需要，配备必需的测量设备和测量技术人员，对业主、设计提交的测量成果进行全面复测，复测成果报监理工程师审批。

（二）在各单项工程开工前，应根据监理工程师的要求，提供所需的施工放样成果报监理工程师复核，无误后方可进行施工。

（三）在施工过程中，对影响工程质量的关键工序的测量成果报监理工程师检测，无误后方可进行下一道工序的施工，并在施工过程中随时接受监理工程师提出的对任何部位的检测。

二、测量控制依据及验收规范

（一）测量控制依据

测量依据为业主、设计所提供的平面与高程控制点。

（二）测量控制验收标准

测量控制验收标准执行《公路勘测规范》、《公路工程质量检验评定标准》。

三、测量准备工作

（一）测量前的准备工作，一般包括以下几方面的内容：

1、根据工作实际需要选任测量人员，全面熟悉设计文件，领会设计意图及要求。

2、熟悉测量设备及工具，并按有关规定进行测量仪器设备的常规检验和校正，由相关检定单位出具检定证书方可用于工程使用。

3、对测量人员进行培训交底，公布工作纪律和标志设置要求，明确标志设置要求，明确桩志书写方式和其它注间事项。

4、对原设桩志进行现场核对，了解移动，丢失情况，拟定新测设或补加标志计划。

（二）交接桩的范围包括：

1、路线控制桩，包括直线转点桩、交点桩，缓和曲线和圆曲线的起讫点桩等，当原测的中线由导线控制时，应交接沿着选线走廓布设的导线点桩，与线路有联系的“国家三角点”（等级、编号、坐标和地点）。 2、工程控制桩，如桥隧两端的控制桩、导线网、三角网以及间接测量所布设的控制桩等。

3、水准基点及其有联系的“国家水准基点”（等级、编号、高程和地点）。

四、路基施工测量控制

路基开工前应做好的主要测量工作应包括：导线的复测与加密、中线的复测、水准点的复测与增设、路基横断面的检测、路基与桥涵及其它构筑物的详细放样等。

（一）导线的复测与加密

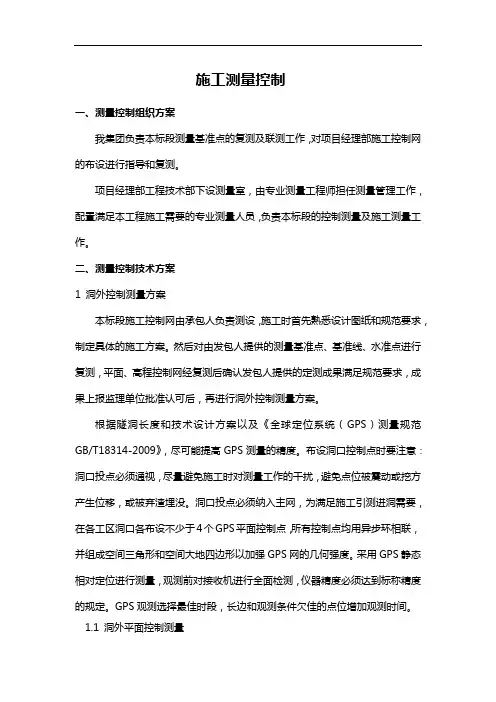

施工测量控制

一、测量控制组织方案

我集团负责本标段测量基准点的复测及联测工作，对项目经理部施工控制网的布设进行指导和复测。

项目经理部工程技术部下设测量室，由专业测量工程师担任测量管理工作，配置满足本工程施工需要的专业测量人员，负责本标段的控制测量及施工测量工作。

二、测量控制技术方案

1 洞外控制测量方案

本标段施工控制网由承包人负责测设，施工时首先熟悉设计图纸和规范要求，制定具体的施工方案。然后对由发包人提供的测量基准点、基准线、水准点进行复测，平面、高程控制网经复测后确认发包人提供的定测成果满足规范要求，成果上报监理单位批准认可后，再进行洞外控制测量方案。

根据隧洞长度和技术设计方案以及《全球定位系统（GPS）测量规范GB/T18314-2009》，尽可能提高GPS测量的精度。布设洞口控制点时要注意：洞口投点必须通视，尽量避免施工时对测量工作的干扰，避免点位被震动或挖方产生位移，或被弃渣埋没。洞口投点必须纳入主网，为满足施工引测进洞需要，在各工区洞口各布设不少于4个GPS平面控制点，所有控制点均用异步环相联，并组成空间三角形和空间大地四边形以加强GPS网的几何强度。采用GPS静态相对定位进行测量，观测前对接收机进行全面检测，仪器精度必须达到标称精度的规定。GPS观测选择最佳时段，长边和观测条件欠佳的点位增加观测时间。

1.1 洞外平面控制测量

平面控制测量的精度及点位布设：

根据隧洞长度和技术设计方案以及《全球卫星定位系统（GPS）测量规范GB/T18314-2009》的要求，尽可能提高GPS测量的精度，因此洞外GPS平面控制网按B级精度施测。所使用的测量仪器标称精度不小于10mm±2×10-6d。为了满足施工需要，本标段隧洞洞口根据实际地形布设足够满足施工需要的GPS平面控制点，所有控制点均用异步环相联，并组成空间三角形和大地四边形以加强GPS网的几何强度。

观测方法与作业要求：
