施工测量控制措施

施工测量控制措施

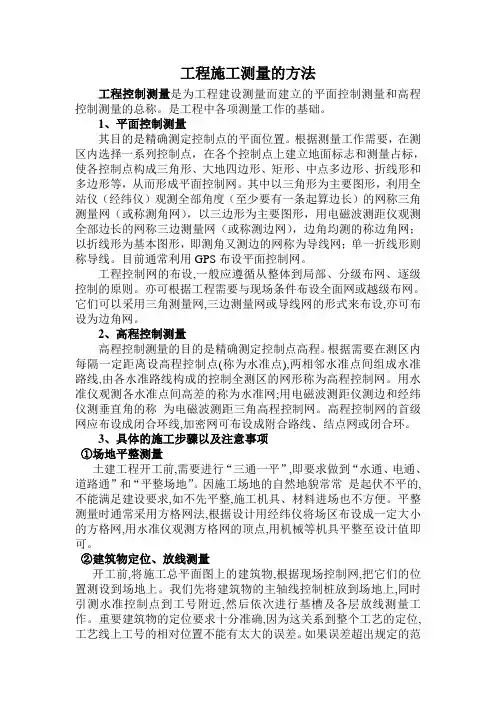

一、工程施工控制测量

（一）施工测量的准备工作

1、管理机构设计

2、人员配备技能要求和岗位职责

由有经验的测量专业人员负责本工程施工测量工作。本项目设专职测量工程师2名，总包测量队设助理工程师一名，专职测量技术员4名。具体人员技能要求和岗位职责见表所示

测量人员配备、技能要求和岗位职责

职务 技能要求 职 责

测量工程师 具有大型市政、工业与民用建筑施工测量实践经验，熟知土建及安装施工工艺及（1）在项目总工指导下开展工作，对整个工程测量质量负责

（2）负责编制满足要求且切实可行的测量施工方案，并对总包测量队下达技术交底

（3）负责测量控制网的测设及内业平差数据处理 测量管理机构示意图 项目总工程师

专业测量工程师

土建施工测量队 总包监测测量队

施工队测量员 安装施工测量队 分包施工测量队 第三方监测测量队

施工队测量员 施工队测量员 竣工验收规范的要求 （4）负责建立测量数据库，负责测量定位点坐标的计算，对测量队下达测量任务。

（5）解决测量组提出的测量难题，对测量成果进行把关验收。

（6）实施工程项目的竣工测量。

（7）负责指导测量队的工作。

总包测量队 熟练使用全站仪、GPS等先进测量仪器，熟知控制测量操作流程及规范要求，能进行测量数据内业计算 （1）配合测量工程师完成场区测量控制网的建立。

（2）配合测量工程师完成平面和标高定位，楼层传递，区域交接测量等重要部位的测量定位工作。

（3）负责对其他施工测量组长进行技术交底

（4）在总工程师的领导下配合驻地监理工程师、设计人员、技术质量部门进行检查验收，进行各种检查验收，发现问题及时上报妥善解决。

（5）建立测量仪器台帐，负责仪器的管理及维护

（6）对测量资料按工程项目资料归档要求进行整理。

测量组长 具有多年测量施工经验，能看懂图纸，熟练使用计算机，掌握基本测量原理和相关的测量规范要求，能解决测量技术上的常规问题 （1）根据总包测量队提供的轴线控制桩放出构件位置线。对不能闭合或有矛盾的点位应及时上报，申请复测。

（2）根据总包测量队提供的高程控制点负责细部高程的引测

（3）配合总包测量队完成轴线及高程的竖向传递。

（4）负责现场测量控制点及测量成果的保护

（5）向测量员进行线位的交接，施工过程中监督模板安装、墙体撂底、内檐装饰、水电安装等工序的线位的执行情况。

测

量

员 能熟练使用经纬仪水准仪等光学仪器，会进行简单测量放线。 配合测量组长完成本组的所有测量工作

3、测量仪器的配备

为了在满足本工程施工精度要求的前提下保证施工进度，我公司采用了全站仪等先进的测量设备，测量仪器设备如下表所示。

测量仪器配备表

仪器图片 名 称 型号 数量 用 途 精 度

全站仪 LeicaTC1800 2套 测设导线，三维坐标测量 1＂1mm+2ppm

激光铅垂仪 苏一光JC100 2套 控制点的

竖向投递 1/100000 仪器图片 名 称 型号 数量 用 途 精 度

精密水准仪 Leica

NA2 1套 高程引测

沉降观测 ±0.7mm/km

水准仪 苏一光DSZ2 3 施工测量 ±1mm/km

经纬仪 苏一光J2 4 施工测量 2″

对讲机 TK3107 8 测量现场联络 0.5m/s

铟钢尺 / 2 控制测量

沉降观测 计量部门检定合格

计算器 卡西欧 2 测量数据计算 /

50m钢卷尺 二级 5 施工测量 计量部门检定合格

笔记本电脑 / 3 绘图及数据处理 /

工程开工前向监理和建设单位提供全部测量仪器计量检定合格证书，测量设备的管理执行ISO10012管理体系标准。

4、图纸会审、学习规范

组织测量人员会审图纸，了解建筑物总体布局，掌握结构特点及工艺流程，对点位坐标、轴线尺寸、高程关系进行复核，发现问题及时找设计单位沟通。认真学习《城市测量规范》，《工程测量规范》，《建筑变形测量规范》，《全球定位系统城市测量技术规程》，《全国一、二等水准测量规范》，相关章节，掌握施测技术要求及限差要求。

5、现场勘查

(1)交接桩

接收规划部门提供的平面控制点及高程点，附有拨地定桩书，对规划提供的首级GPS控制点、及精密水准点进行复核，保证上述各控制点相邻点的精度分别小于±10㎜和±8Lmm（L为线路长度，以km计）复测接受后应向建设单位提交“复核测量报告”如点位有偏差立即请规划测量队复测，无误后填写交接桩记录，作好登记备案。

(2)绘制带状地形图

采用GPS进行数字化测图，测图采用不小于1：500的大比例尺，图中应包括所有与施工相关的建筑物和构造物，并注明特殊点高程，为施工平面布置及控制网设计提供依据。 (3)选择合理的控制点位

根据总平面图和小区地形图，选择合适的主控制点位，现场踏勘根据现场情况，将控制点布设在土质稳固安全、易保护，高差相差不大的建筑物周围，相邻控制点间保证通视良好不受旁光折射影响，埋设地方应避开室外管线施工作业面。

(4)埋石

首级及二级控制网点采用强制对中砼观测墩，控制桩周围1米见方用型钢柱维护，桩位保护见桩位保护示意图。三级控制网点采用强制对中钢标志预埋，埋石示意图见三级控制点埋设示意图。

6、建立测量数据库

(1)软件收集与测试

开工前收集与本工程相关的测量计算、成图、平差等相关软件，并进行测试，确定本工程所用软件的内容、数量及版本。

(2)建立施工测量专用电子版图纸

依据图纸中所提供的平面及高程系统，采用CAD绘图软件绘制本工程的建筑物平面图和轴网图及主要节点剖面图，形成电子版图纸，成图后拾取主要部位交点坐标和高程，进行手算复核，对于轴线的尺寸和轴线间角度关系应与设计提供的结构电子版图进行闭合，确保电子版的准确性。

（二）控制网的加密测量 三级控制点埋设示意图 桩位保护示意图 维护栏杆

控制点 通常地面已知控制点的密度及数量不能满足施工测量的要求，因此根据现场的实际情况需要近一步对控制网进行加密，布设新的控制网，以满足施工放样和联系测量的需要。施工控制网的加密分两方面内容：平面控制网的加密和高程控制网的加密。

1、施工平面控制网的加密测量

根据先整体后局部，先控制后碎部，高级控制低级的原则，本工程控制采用两级布网。布网形式及用途见下表

各级控制网布设形式及用途

控制网分级 布网形式 测量等级 用途

二级控制网 附和/闭合导线网 四等精密导线 地面施工放线，布设三级导线网

三级控制网 地下导线网（趋近导线） 一级导线 地下施工定位，构件放线

(1)二级控制网的布设

1)二级网的设计

根据现场实际情况将首级控制网采用四等精密导线进行加密。二级网点在保证相邻点位通视的情况下，应尽量布满场区，扫除控制盲区。同时要考虑布设的控制点在做导线趋近测量时，便于对三级控制点的引测。二级控制网相邻点间布设成直线形，整体布设成闭合环或符合导线。

2) 二级网的观测

采用Ⅰ级全站仪进行测量，测角六测回（左、右角各三测回），测边往返观测各二测回。

2、施工高程控制网的加密测量

（1）高程控制网的布设

原有高程点加密前，先对其可靠性进行复核，加密引测应根据实际情况将高程控制点引入施工现场，高程基准点应尽量环布场区并沿线路走向平局点距50米左右加密高程控制点，点位的间距大致相等，距回填土边线不宜小于15米。水准基准网点使用精密水准仪定期进行复测，保证整个工程的整体统一性，前三个月每隔15天符合一次基准点，以后每1-2个月复核一次。

（2）高程控制网的内业计算

采用结点水准网等权替代法对水准网进行严密平差。内业计算最后成果的取值精确至1mm。

（三）联系(定向)测量

联系测量主要是将地面上的平面控制点和导线方向以及地面点的高程，采用趋近测量的方法传递到地下，主要包括趋近导线测量和趋近水准测量。 1、趋近导线测量

1) 明挖施工投点和定向

①直接投点法

基坑开挖后，向基底、底板、楼板上投点或定向时，利用地面加密靠近基坑边控制点，用全站仪在基坑端头向基坑下投点，投点的点位为浇筑混凝土时在基底、底板及楼板上已埋设的控制桩。应注意埋桩的位置尽量避开支撑，以保证通视地面趋近导线必须附合在地面精密导线点。从地面向地下，采用一级导线测量的方法进行定向，其垂直角以小于20°进行控制，定向边中误差控制在±8″之内。采用目前先进的全站仪进行测设以保证精度，趋近导线折角个数控制在3个以内。

②三角形联测法

采用全站仪直接投点，仪器的双轴补偿器在观测倾角过大时，水平角会因为竖直角的转动而产生变化。为了保证导线测量的精度，我们采用三角形联测法。

具体操作如下：先在开挖边缘连续墙附近自由悬挂两根吊锤线A、B ，它代表一铅垂面，面上的任一条直线都具有相同的方位角，然后通过近井点C和C′，用全站仪以联系三角形法将地面已知点D和井下导线点D′分别与吊锤线进行联测。通过计算求得隧道下导线起始边D′E′的方位角和起始点D 的坐标。

（四）工程测量施工方法

1、底板及侧墙施工

底板采用分段施工，在底板垫层浇筑完毕，且防水层铺设并浇筑细石混凝土保护层后，进行底板及侧墙施工放样。放样时，用全站仪放出侧墙、底纵梁、立柱等结构与底板相交的结构线，并用墨斗弹上墨线。

2、立柱与楼板施工

在绑扎底板钢筋前，在底板垫层上放出立柱结构线，并弹上墨线，立柱钢筋明挖通道投点定向示意图 全站仪

棱镜 二级控制二级控制点

三级控制点 和底板钢筋一同绑扎。立柱模板固定后，需对立柱模板的垂直度进行检查，直至垂直度小于1％时满足要求。模板全部安装好后，用水准仪对模板高程进行精确测量，调整模板的上下位置，以满足净空的要求。

二、施工测量质量保证措施

1、施工测量使用的全战仪、经纬仪、水准仪、钢尺等仪器均需经过有资质的计量检定站检定合格，并在有效期内使用。专人使用、专人保管。仪器操作人员须熟练操作仪器,并按规范使用。

2、测量人员必须具备相应的资质。测量人员须认真审阅图纸、核对尺寸。

3、建筑定位、测量前先进行现场勘察，设计出相应的放线方案，以“长边找短边”的原则确定好测量路线，计算出相应的距离，角度数值，并经复核无误后方可实施。

4、对于需计算的部分,由两人同时计算,核对计算结果,无误后再进行作业。进行外作业时,一人读数,一人记录,记录者及时核对,发现问题现场当时解决,并且在操作过程中,由项目工程师进行检验、把关。

5、由业主提供的施工图,测量桩点,必须经过校算校测合格,并办理了交接手续后,才能作为测量依据。

6、施工过程中,严格按照测量人员放的线位进行施工。测量作业的各项技术按工程测量规范进行。

7、加强现场内的测量桩点的保护,所有桩点均明确标识,防止错用。

8、定位测量、水准点导测，垫层上轴线测量等基准性测量必须经公司技术科复测无误后，方可施工。建筑定位经规划局复测。
