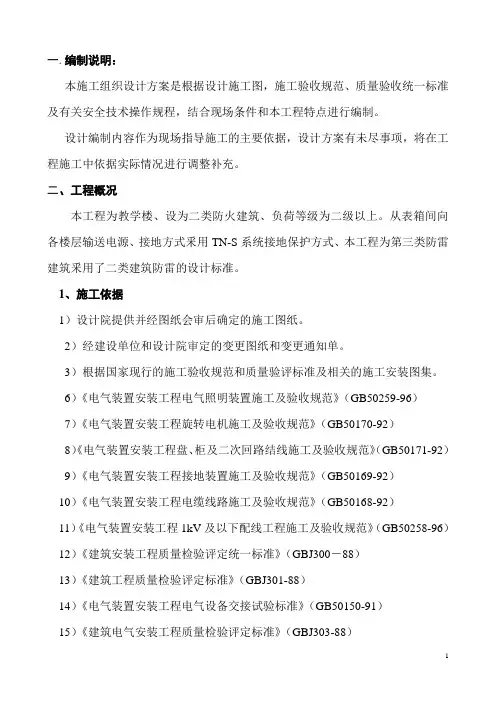

1 一.编制说明：
本施工组织设计方案是根据设计施工图，施工验收规范、质量验收统一标准及有关安全技术操作规程，结合现场条件和本工程特点进行编制。
设计编制内容作为现场指导施工的主要依据，设计方案有未尽事项，将在工程施工中依据实际情况进行调整补充。
二、工程概况
本工程为教学楼、设为二类防火建筑、负荷等级为二级以上。从表箱间向各楼层输送电源、接地方式釆用TN-S系统接地保护方式、本工程为第三类防雷建筑釆用了二类建筑防雷的设计标准。
1、施工依据
1）设计院提供并经图纸会审后确定的施工图纸。
2）经建设单位和设计院审定的变更图纸和变更通知单。
3）根据国家现行的施工验收规范和质量验评标准及相关的施工安装图集。
6）《电气装置安装工程电气照明装置施工及验收规范》（GB50259-96）
7）《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）
8）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）
9）《电气装置安装工程接地装置施工及验收规范》（GB50169-92）
10）《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）
11）《电气装置安装工程1kV及以下配线工程施工及验收规范》（GB50258-96）
12）《建筑安装工程质量检验评定统一标准》（GBJ300－88）
13）《建筑工程质量检验评定标准》（GBJ301-88）
14）《电气装置安装工程电气设备交接试验标准》（GB50150-91）
15）《建筑电气安装工程质量检验评定标准》（GBJ303-88） 2 2、施工条件
本工程三通一平已具备，施工用水、用电已具备，安装工程所需的机具、劳力已有保证，材料供货渠道已落实，施工管理机构已确定，施工条件已经具备。
3.施工管理机构图如下：
技术负责人
浅谈中小学建筑的电气设计
摘要：随着社会的不断发展，国家对教育事业越来越重视，出现了许多功能广泛、设施齐全的中小学校区，诸如教学楼、实验楼、办公楼、宿舍楼、食堂、浴室、体育场所等。同时，相关学校建筑行业规范也在不断更新。
关键词：中小学建筑;建筑电气
abstract: with the continuous development of society,
national education seriously more and more, there are many
functions extensively, facilities of the school campus, such
as teaching building, laboratory building, office building,
dormitory, dining room, bathroom, sports venues and so on.
at the same time, the school construction industry norms are
constantly updated.
key words: primary and secondary school buildings;
building electrical
中图分类号：tu2
引言：本文以教学楼、实验楼为侧重点，从建筑电气设计的角度，对照明配电、节能、安全等方面介绍一下常规的设计思路，并阐述自己的一些看法。
一. 校区供电
1、负荷等级
按照现行有关规范规定，教学建筑多为多层建筑。照明用电通常按三级负荷供电。对于消防设施以及为校区服务的安防系统、信息网络系统、重点实验室等负荷等级不应低于二级供电，其中消防设备应采用双回路供电，并设置末端自动互投装置。
1 一.编制说明：
本施工组织设计方案是根据设计施工图，施工验收规范、质量验收统一标准及有关安全技术操作规程，结合现场条件和本工程特点进行编制。
设计编制内容作为现场指导施工的主要依据，设计方案有未尽事项，将在工程施工中依据实际情况进行调整补充。
二、工程概况
本工程为教学楼、设为二类防火建筑、负荷等级为二级以上。从表箱间向各楼层输送电源、接地方式釆用TN-S系统接地保护方式、本工程为第三类防雷建筑釆用了二类建筑防雷的设计标准。
1、施工依据
1）设计院提供并经图纸会审后确定的施工图纸。
2）经建设单位和设计院审定的变更图纸和变更通知单。
3）根据国家现行的施工验收规范和质量验评标准及相关的施工安装图集。
6）《电气装置安装工程电气照明装置施工及验收规范》（GB50259-96）
7）《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）
8）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）
9）《电气装置安装工程接地装置施工及验收规范》（GB50169-92）
10）《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）
11）《电气装置安装工程1kV及以下配线工程施工及验收规范》（GB50258-96）
12）《建筑安装工程质量检验评定统一标准》（GBJ300－88）
13）《建筑工程质量检验评定标准》（GBJ301-88）
14）《电气装置安装工程电气设备交接试验标准》（GB50150-91）
15）《建筑电气安装工程质量检验评定标准》（GBJ303-88） 2 2、施工条件
本工程三通一平已具备，施工用水、用电已具备，安装工程所需的机具、劳力已有保证，材料供货渠道已落实，施工管理机构已确定，施工条件已经具备。
3.施工管理机构图如下：
三、施工总体安排

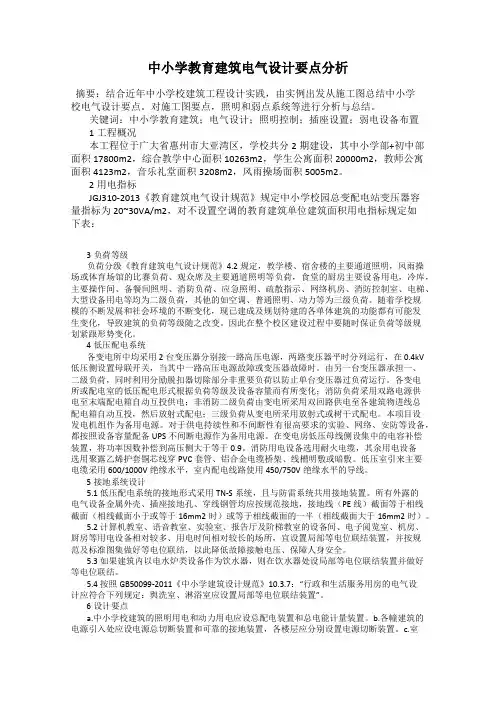

中小学教育建筑电气设计要点分析
摘要：结合近年中小学校建筑工程设计实践，由实例出发从施工图总结中小学校电气设计要点。对施工图要点，照明和弱点系统等进行分析与总结。
关键词：中小学教育建筑；电气设计；照明控制；插座设置；弱电设备布置
1工程概况
本工程位于广大省惠州市大亚湾区，学校共分2期建设，其中小学部+初中部面积17800m2，综合教学中心面积10263m2，学生公寓面积20000m2，教师公寓面积4123m2，音乐礼堂面积3208m2，风雨操场面积5005m2。
2用电指标
JGJ310-2013《教育建筑电气设计规范》规定中小学校园总变配电站变压器容量指标为20~30VA/m2，对不设置空调的教育建筑单位建筑面积用电指标规定如下表：
3负荷等级
负荷分级《教育建筑电气设计规范》4.2规定，教学楼、宿舍楼的主要通道照明，风雨操场或体育场馆的比赛负荷、观众席及主要通道照明等负荷，食堂的厨房主要设备用电，冷库，主要操作间、备餐间照明、消防负荷、应急照明、疏散指示、网络机房、消防控制室、电梯、大型设备用电等均为二级负荷，其他的如空调、普通照明、动力等为三级负荷。随着学校规模的不断发展和社会环境的不断变化，现已建成及规划待建的各单体建筑的功能都有可能发生变化，导致建筑的负荷等级随之改变。因此在整个校区建设过程中要随时保证负荷等级规划紧跟形势变化。
4低压配电系统
各变电所中均采用2台变压器分别接一路高压电源，两路变压器平时分列运行，在 0.4kV低压侧设置母联开关，当其中一路高压电源故障或变压器故障时。由另一台变压器承担一、二级负荷，同时利用分励脱扣器切除部分非重要负荷以防止单台变压器过负荷运行。各变电所或配电室的低压配电形式根据负荷等级及设备容量而有所变化；消防负荷采用双路电源供电至末端配电箱自动互投供电；非消防二级负荷由变电所采用双回路供电至各建筑物进线总配电箱自动互投，然后放射式配电；三级负荷从变电所采用放射式或树干式配电。本项目设发电机组作为备用电源。对于供电持续性和不间断性有很高要求的实验、网络、安防等设备，都按照设备容量配备UPS不间断电源作为备用电源。在变电房低压母线侧设集中的电容补偿装置，将功率因数补偿到高压侧大于等于0.9。消防用电设备选用耐火电缆，其余用电设备选用聚露乙烯护套铜芯线穿PVC套管、铝合金电缆桥架、线槽明敷或暗敷。低压室引来主要电缆采用600/1000V绝缘水平，室内配电线路使用450/750V绝缘水平的导线。
