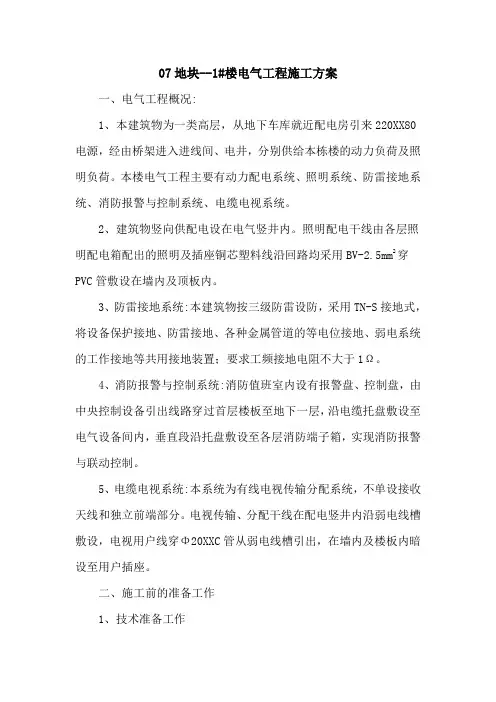

07地块--1#楼电气工程施工方案

一、电气工程概况:

1、本建筑物为一类高层，从地下车库就近配电房引来220XX80电源，经由桥架进入进线间、电井，分别供给本栋楼的动力负荷及照明负荷。本楼电气工程主要有动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、电缆电视系统。

2、建筑物竖向供配电设在电气竖井内。照明配电干线由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV-2.5mm2穿PVC管敷设在墙内及顶板内。

3、防雷接地系统:本建筑物按三级防雷设防，采用TN-S接地式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于1Ω。

4、消防报警与控制系统:消防值班室内设有报警盘、控制盘，由中央控制设备引出线路穿过首层楼板至地下一层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。

5、电缆电视系统:本系统为有线电视传输分配系统，不单设接收天线和独立前端部分。电视传输、分配干线在配电竖井内沿弱电线槽敷设，电视用户线穿Φ20XXC管从弱电线槽引出，在墙内及楼板内暗设至用户插座。

二、施工前的准备工作

1、技术准备工作 施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。然后要根据工程特点编制施工方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。

2、现场准备工作

施工道路、施工用水、临电和场地由总承包统一规划，生产、办公、库房等临时用房由总承包方提供，现场设办公室、库房各一间。因本工程场地比较狭小，所以现场施工技术人员、材料人员需与建设(监理)和土建单位密切配合，做到材料随用随进。

3、人员准备工作

施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。

4、电气工程主要工程量

电气工程主要工程量一览表

目 录

第一章 工程概况

第二章 施工总部署

第三章 质量保证措施

第四章 施工技术措施

第五章 成品保护措施

第六章 安全生产保证体系及措施

第七章 降低工程成本措施

第八章 冬雨季施工措施

第九章 安全、消防、保卫保证措施

第十章 文明施工措施

1

第一章 工程概况

本工程建筑面积20693平方米，地上十一层，地下一层，单元式板楼，1梯2户，每层10户组成，主要结构形式为剪力墙结构。电气部分主要包括：低压配电系统、动力系统、照明系统、防雷接地系统、对讲系统、有线电视、电话与信息网络系统。每栋楼都设有低压配电室，每单元设有电气竖井（间）。

一、强电

本工程的低压配电室电源由小区变电室直埋引入，在地下一层设有配电室。普通住宅每户负荷6KW,下复式每户8KW用电负荷设置，共528+237KW，分别取需要系数0.4, 0.8,COS=0.9计算负荷为211+184KVA，动力负荷为86.5KW，计算负荷118KVA. 系统配置2光+1力配电柜。每单元主干电源自配电室沿地下一层底板暗敷至每单元电气竖井（间），每层表箱明设于竖井内，每户电源引自表箱，

在户内设置电源户箱。照明灯具主要为日光灯。普通照明线路采用BV-2×2.5 穿SC15暗敷灯头安装高度低于2.4米的增加一根PE线，插座回路采用BV-3×4导线穿SC20暗敷，空调回路采用BV-3×4穿SC20暗敷。每单元进线YJV-4×95+1×50SC70暗敷。每部电梯电源分别引自光力柜，末端互投。

二、弱电

访客对讲，有线电视，信息网络，电话。

户室频线SYV-75-5SC15暗敷

信息插座配线采用四对非屏蔽五类双绞线

电话线采用RVS-2×0.5SC15暗敷

访客对讲小区总线采用RVV-4×0.5+RVS-2×0.4SC25暗敷。

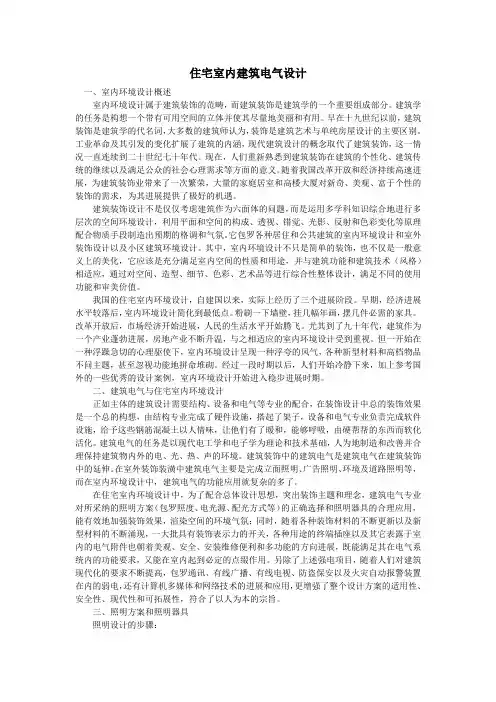

住宅室内建筑电气设计

一、室内环境设计概述

室内环境设计属于建筑装饰的范畴，而建筑装饰是建筑学的一个重要组成部分。建筑学的任务是构想一个带有可用空间的立体并使其尽量地美丽和有用。早在十九世纪以前，建筑装饰是建筑学的代名词，大多数的建筑师认为，装饰是建筑艺术与单纯房屋设计的主要区别。工业革命及其引发的变化扩展了建筑的内涵，现代建筑设计的概念取代了建筑装饰，这一情况一直连续到二十世纪七十年代。现在，人们重新熟悉到建筑装饰在建筑的个性化、建筑传统的继续以及满足公众的社会心理需求等方面的意义。随着我国改革开放和经济持续高速进展，为建筑装饰业带来了一次繁荣，大量的家庭居室和高楼大厦对新奇、美观、富于个性的装饰的需求，为其进展提供了极好的机遇。

建筑装饰设计不是仅仅考虑建筑作为六面体的问题，而是运用多学科知识综合地进行多层次的空间环境设计，利用平面和空间的构成、透视、错觉、光影、反射和色彩变化等原理配合物质手段制造出预期的格调和气氛。它包罗各种居住和公共建筑的室内环境设计和室外装饰设计以及小区建筑环境设计。其中，室内环境设计不只是简单的装饰，也不仅是一般意义上的美化，它应该是充分满足室内空间的性质和用途，并与建筑功能和建筑技术（风格）相适应，通过对空间、造型、细节、色彩、艺术品等进行综合性整体设计，满足不同的使用功能和审美价值。

我国的住宅室内环境设计，自建国以来，实际上经历了三个进展阶段。早期，经济进展水平较落后，室内环境设计简化到最低点。粉刷一下墙壁，挂几幅年画，摆几件必需的家具。改革开放后，市场经济开始进展，人民的生活水平开始腾飞。尤其到了九十年代，建筑作为一个产业蓬勃进展，房地产业不断升温，与之相适应的室内环境设计受到重视。但一开始在一种浮躁急切的心理驱使下，室内环境设计呈现一种浮夸的风气，各种新型材料和高档物品不问主题，甚至忽视功能地拼命堆砌。经过一段时期以后，人们开始冷静下来，加上参考国外的一些优秀的设计案例，室内环境设计开始进入稳步进展时期。

目 录

第一章 工程概况

第二章 施工总部署

第三章 质量保证措施

第四章 施工技术措施

第五章 成品保护措施

第六章 安全生产保证体系及措施

第七章 降低工程成本措施

第八章 冬雨季施工措施

第九章 安全、消防、保卫保证措施

第十章 文明施工措施

1

第一章 工程概况

本工程建筑面积20693平方米，地上十一层，地下一层，单元式板楼，1梯2户，每层10户组成，主要结构形式为剪力墙结构。电气部分主要包括：低压配电系统、动力系统、照明系统、防雷接地系统、对讲系统、有线电视、电话与信息网络系统。每栋楼都设有低压配电室，每单元设有电气竖井（间）。

一、强电

本工程的低压配电室电源由小区变电室直埋引入，在地下一层设有配电室。普通住宅每户负荷6KW,下复式每户8KW用电负荷设置，共528+237KW，分别取需要系数0.4, 0.8,COS=0.9计算负荷为211+184KVA，动力负荷为86.5KW，计算负荷118KVA. 系统配置2光+1力配电柜。每单元主干电源自配电室沿地下一层底板暗敷至每单元电气竖井（间），每层表箱明设于竖井内，每户电源引自表箱，

在户内设置电源户箱。照明灯具主要为日光灯。普通照明线路采用BV-2×2.5 穿SC15暗敷灯头安装高度低于2.4米的增加一根PE线，插座回路采用BV-3×4导线穿SC20暗敷，空调回路采用BV-3×4穿SC20暗敷。每单元进线YJV-4×95+1×50SC70暗敷。每部电梯电源分别引自光力柜，末端互投。

二、弱电

访客对讲，有线电视，信息网络，电话。

户室频线SYV-75-5SC15暗敷

信息插座配线采用四对非屏蔽五类双绞线

电话线采用RVS-2×0.5SC15暗敷

访客对讲小区总线采用RVV-4×0.5+RVS-2×0.4SC25暗敷。
