建筑电气CAD施工图纸识读方法
施工图纸是一个非常重要的环节，重要到没有它,在理论上是不能施工的，因为施工图是施工的标准和依据。电气设备施工图,主要说明房屋内电气设备、线路走向等构造，是建筑施工的重要内容。现在建筑结构越来越复杂,电气设计包含内容越来越多,这对现场施工技术人员、预算造价人员来说更需要正确解读电气施工图纸。
关键词： 【CAD图纸】 【施工图】 【 电气设计】 【电气图纸】 【电气控制原理图】
什么是电气施工图？
电气图是用各种电气符号、带注释的围框、简化的外形来表示系统、设备、装置、元件等之间的相互关系和联接关系的一种简图，电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容.
电气图纸设计常用国家标准
供配电系统设计规范
GB50052—2009
民用建筑设计术语标准
GB50504—2009
电力工程电缆设计规范
GB50217—2007
建筑照明设计标准
GB50034—2004
火灾自动报警系统设计规范GB50116—2008
智能建筑工程施工规范
GB50606—2010
入侵报警系统设计规范GB50394-2007
室外作业场地照明设计标准GB50582—2010
出入口控制系统设计规范GB50396-2007
阅读电气图纸几点知识须知
☆图纸比例
电气施工图是按建筑的实际尺寸按一定比例绘制的，习惯上用1：n，例如1：100 。
☆尺寸标注
建筑电气施工图上标注尺寸一般以毫米(mm)为 电气施工图阅读方法
电气图纸识读，首先必须熟悉电气图例符号，弄清图例、符号所代表的内容，常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。
针对一套电气施工图，一般应先按以下顺序阅读,然后再对某部分内容进行重点识读。
1、看标题栏及图纸目录 了解工程名称、项目内容、设计日期及图纸内容、数量
教学兼办公建筑电气施工图设计自查要点
【摘要】：自从2009年以来，山西省中、小学校的新建、加固与改扩建工程大量增多，我所在的设计院陆续接到许多教学兼办公建筑的设计任务。自己也看过些别的设计院的教学建筑电气设计图，所以总结了一点经验，现仅就中、小学校学校的教学兼办公建筑有别于其他建筑电气设计之处写出来与同行们分享。
【关键词】：设计依据 节能设计 低压配电系统 弱电 防雷及接地
一、设计依据
除一般常用电气设计规范之外，还需执行《办公建筑设计规范》jgj67-2006；《山西省中小学校舍安全工程新建改扩建与加固技术导则》（以下简称《技术导则》）；《中小学校建筑设计规范》gbj 99—86
二、节能设计
根据《民用建筑电气设计规范》jgj 16-2008第 10．8．2，“ 学校电气照明设计应符合下列规定： ……5、 教室照明的控制应沿平行外窗方向顺序设置开关，黑板照明开关应单独装设。走廊照明开关的设置宜在上课后关掉部分灯具。……”第10．8. 3 ，“办公楼电气照明设计应符合下列规定：1、办公室、设计绘图室、计算机室等宜采用直管荧光灯。对于室内饰面及地面材料的反射比，顶棚宜为0.7；墙面宜为0．5；地面宜为0．3。2、办公房间的一般
照明宜设计在工作区的两侧，采用荧光灯时宜使灯具纵轴与水平视线相平行。不宜将灯具布置在工作位置的正前方。大开间办公室宜采用与外窗平行的布灯形式。……”
根据jgj 67—2006 第7.3.5 “办公建筑的照明应采用高效、节能的荧光灯及节能型光源，灯具应选用无眩光的灯具。”
三、低压配电系统
1．负荷等级：
根据《技术导则》7.4.1.1 ,“学校消防用电、应急照明、疏散指示照明和作为紧急避震疏散场所的备用照明，其负荷等级不低于二级。”

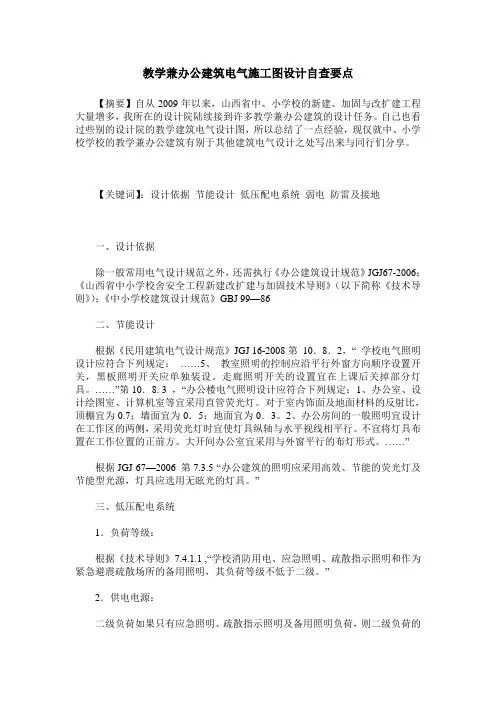

教学兼办公建筑电气施工图设计自查要点
【摘要】自从2009年以来，山西省中、小学校的新建、加固与改扩建工程大量增多，我所在的设计院陆续接到许多教学兼办公建筑的设计任务。自己也看过些别的设计院的教学建筑电气设计图，所以总结了一点经验，现仅就中、小学校学校的教学兼办公建筑有别于其他建筑电气设计之处写出来与同行们分享。
【关键词】：设计依据 节能设计 低压配电系统 弱电 防雷及接地
一、设计依据
除一般常用电气设计规范之外，还需执行《办公建筑设计规范》JGJ67-2006；《山西省中小学校舍安全工程新建改扩建与加固技术导则》（以下简称《技术导则》）；《中小学校建筑设计规范》GBJ 99—86
二、节能设计
根据《民用建筑电气设计规范》JGJ 16-2008第 10．8．2，“ 学校电气照明设计应符合下列规定： ……5、 教室照明的控制应沿平行外窗方向顺序设置开关，黑板照明开关应单独装设。走廊照明开关的设置宜在上课后关掉部分灯具。……”第10．8. 3 ，“办公楼电气照明设计应符合下列规定：1、办公室、设计绘图室、计算机室等宜采用直管荧光灯。对于室内饰面及地面材料的反射比，顶棚宜为0.7；墙面宜为0．5；地面宜为0．3。2、办公房间的一般照明宜设计在工作区的两侧，采用荧光灯时宜使灯具纵轴与水平视线相平行。不宜将灯具布置在工作位置的正前方。大开间办公室宜采用与外窗平行的布灯形式。……”
根据JGJ 67—2006 第7.3.5 “办公建筑的照明应采用高效、节能的荧光灯及节能型光源，灯具应选用无眩光的灯具。”
三、低压配电系统
1．负荷等级：
根据《技术导则》7.4.1.1 ,“学校消防用电、应急照明、疏散指示照明和作为紧急避震疏散场所的备用照明，其负荷等级不低于二级。”
2．供电电源：
二级负荷如果只有应急照明、疏散指示照明及备用照明负荷，则二级负荷的
备用电采用应急照明灯具的后备电源供电即可, 应急疏散照明灯具应为自带蓄电池灯具连续供电时间不小于30min。紧急避震疏散场所的备用照明连续供电时间不小于60min。
word格式-可编辑-感谢下载支持
建筑电气工程施工图
第十五章 建筑电气工程施工图
第一节 电气工程施工图
一、电气工程施工图的组成及内容
其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定
1.电气图面的规定
幅面尺寸共分五类：A0～A4，见表15-1。
基 本 幅 面 尺 寸 （mm） 表15-1
幅 面 代 号 A0 A1 A2 A3
A4
宽×长（B×L） 841×1189 594×841 420×591 297×420 210×297
边 宽（C） 10 5
装订侧边宽 25
绘制电气图所用的各种线条统称为图线。常用图线见表15-2。
2. 图例符号和文字符号
电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。
