教学楼电气专项施工方案

目 录

第一章、编制依据

第二章、工程概况

第三章、施工准备

第四章、施工安排及平面部署

第五章、主要施工方法及技术措施

第六章、施工工期、施工进度计划及工期保证措施

第七章、质量目标及质量保证措施

第八章、项目班子组成情况

第九章、主要物资和施工机械设备情况、主要施工机械计划

第十章、劳动力安排计划

第十一章、保证安全生产及文明施工的技术组织措施

第十二章、节约及降低成本措施

第十三章 消防环保降低环境污染及噪音的措施

第十四章 季节性施工措施

第一章、编制依据

1.某县龙华初级中学综合楼工程建设工程施工图纸、招标文件。

1.2国家现行的施工及验收规范、规程、建安工程质量检验评定标准。

1.3同类工程的施工经验及各级建筑工法、工艺标准，建安工程质量检验评定标准。

1.4国家及省市有关法律法规、地方规定条文。

1.5本公司质量保证体系文件。

第二章、工程概况

2.1 某县龙华初级中学综合教学楼位于某县龙华中学院内,该工程为一字型建筑，建筑面积为3000m2，建筑高度分别为19.40m（框架）,室内外高差为0.45米,结构为框架,五层。

2.2 某县龙华初级中学综合楼教学楼部分为五层,层高均为3.7米,建筑耐久年限为50年，二级，耐火等级为二级，抗震设防为7度。

2.3 结构形式：教学楼部分框架结构，其中基础结构由钢筋混凝土条形基础组成。基础底标高为-2.7m。

主体结构：教学楼主体部分结构主材为钢筋混凝土，钢筋为HPB235、HRB335、HRB400，HPB钢筋端部设弯钩，基础垫层为C10素混凝土，100厚，基础C25混凝土，±0.00以下柱及一层柱为C30，其它柱为C25，±0.00经下DLL、一至六层L、B为C25，楼梯混凝土与本层板相同，构造柱等均为C20混凝土

填充墙砌体材料：混凝土实心砖MU10、M5水泥砂浆砌筑，加气混凝土砌块，M5专用砌筑砂浆砌筑，加气混凝土砌块砌筑时下垫120厚C10素混凝土，宽同墙宽。

现场临时用电专项施工方案

现场临时用电专项施工方案

工程概况：

本工程为XXX2#教学楼，建设单位为XXX，建设地点为学校院内。该建筑为5层框架结构，总建筑面积为5741.713㎡。

编制依据：

本方案依据《低压配电设计规范》、《建筑工程施工现场供电安全规范》、《通用用电设备配电设计规范》、《供配电系统设计规范》、《施工现场临时用电安全技术规范》和《建筑施工安全检查标准》等规范要求编制。

临时用电施工组织设计要求：

现场勘探：

1.根据施工组织设计和施工进度计划安排，确定机械设备位置、三级配电层次和导线架设布置。 2.本工程为混凝土基础，因此在总配电箱处、配电线路中间处和末端处做三处重复接地，每处重复接地利用￠10镀锌钢筋与基础避雷带，用电焊按规定施焊。

电源进线和线路走向：

1.本工程施工现场临时用电总电源由建设单位从配电室低压供电系统380/220V电压引入，送至总配电箱处。整个施工现场按三级配电内容形式布置，包括总配电箱、分配电箱、开关箱和用电设备。配电箱、开关箱按顺时针逐一编号，箱内所用开关明显标志注明，其回路和所控用电设备等所运行的开关箱均有专人负责。整个施工现场有持证电工按时检查和不定期检查，以防发生触电事故。

2.配电线路由建设单位送至总配电箱处的一侧电源线为三相五线制，380/220V低压供电系统，自总配电箱二次侧开始配电，严格按三相五线制（TN-S系统）覆盖施工现场。工作零线和保护零线严格分开，正常情况下不带电的金属外壳必须和保护零线相连接，工作零线仅用于负载220V照明及220V用电设备。保护零线与其他各导线颜色应区别开来，宜采用黄/绿双色线，严禁黄/绿双色线作负荷线用。 在施工现场，配电箱和开关箱的固定式安装高度应为1.3-1.5米，手持电动工具应使用移动式开关箱，内装漏电保护器。配电箱和开关箱的进出线口应设在箱体的下底面，并采取防绝缘损坏措施。整个施工现场采用三级配电二级保护，配电箱和开关箱内装设漏电保护器，具有分级分段的保护功能。此外，配电箱的采购、安装、维修也应按有关规范、规定执行。

电气工程施工专项方案

接地装置利用基础内钢筋，基础内钢筋间应相互焊接，防雷接地装置与电气装置公用，即采用联合接地接地点电阻不大于1欧姆。施工中实测电阻如达不到要求可加打接地极。

屋顶防雷于屋顶设置避雷针作为接内器，引下线利用建筑物柱内钢筋。引下线应与接闪器接地线可靠焊接，屋顶上所有设备和管道均与接闪器相接。

1 管材选择及要求：

钢管或电线管壁厚、焊缝应均匀、无劈裂、砂眼、棱刺和凹偏现象，镀锌管外表层完整无剥落现象，并有产品合格证。、圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件，并有产品合格证。

管箍使用通丝管箍，管箍及锁紧螺母的丝扣应清晰、不乱扣、无劈裂、两端光滑无毛刺，外型完好无损并有产品合格证。

铁制灯头盒、开关盒、接线盒等，金属盒板的厚度应符合华北标办图集的要求，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。

2 钢管及暗设：

2.1 暗管敷设基本要求：

（1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

（2）暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙或混凝土内的管子，离表面的净距不应小于15mm，消防管路不应小于30mm。

（3）进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。

（4）埋入地下的电线管路不宜穿过设备基础，穿过建筑物基础时，应加保护管。

（5）稳注盒、箱：

要求灰浆满，平整牢固，坐标正确。现混凝土板墙固定盒、箱加支铁固定，盒、箱底距外墙面小于3cm时，需加金属网固定后再抹灰，防止空裂。

2.2 管路连接：

（1）管箍丝扣连接，套丝不得有乱扣现象；管箍必须使用通丝管箍。上好管箍后，管口应对严。外露丝应不多于2扣。

（2）套管连接宜用于暗配管，套管长度为连接管径的2.2~3倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。

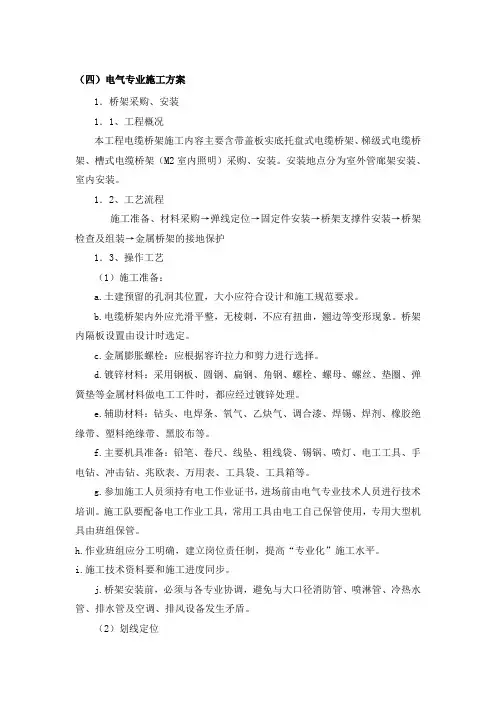

（四）电气专业施工方案

1．桥架采购、安装

1．1、工程概况

本工程电缆桥架施工内容主要含带盖板实底托盘式电缆桥架、梯级式电缆桥架、槽式电缆桥架（M2室内照明）采购、安装。安装地点分为室外管廊架安装、室内安装。

1．2、工艺流程

施工准备、材料采购→弹线定位→固定件安装→桥架支撑件安装→桥架检查及组装→金属桥架的接地保护

1．3、操作工艺

（1）施工准备：

a.土建预留的孔洞其位置，大小应符合设计和施工规范要求。

b.电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。桥架内隔板设置由设计时选定。

c.金属膨胀螺栓：应根据容许拉力和剪力进行选择。

d.镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

e.辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

f.主要机具准备：铅笔、卷尺、线坠、粗线袋、锡锅、喷灯、电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱等。

g.参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

h.作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

i.施工技术资料要和施工进度同步。

j.桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。

（2）划线定位 根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线，确定并标出支撑物的具体位置。

（3）固定件安装

a.固定支架点间距一般不应大于1.5m~2m，垂直安装的支架间距不大于2m，在进出接线盒、箱拐角，转角、转弯和变形缝两端及丁字接头的三端500mm内应设支撑点。

b.使用与Ｃ１５以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。钻孔直径的误差不得超过＋0.5㎜～0.3㎜；深度误差不得超过＋3㎜；钻孔后应将孔内残存的碎屑清除干净。打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2㎜。
