电路第十章

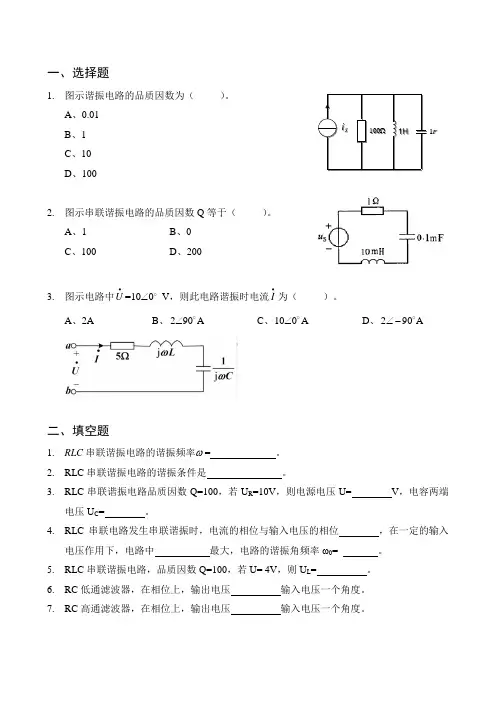

一、选择题

1. 图示谐振电路的品质因数为（ ）。

A、0.01

B、1

C、10

D、100

2. 图示串联谐振电路的品质因数Q等于（ ）。

A、1 B、0

C、100 D、200

3. 图示电路中=100U V，则此电路谐振时电流I为（ ）。

A、2A B、290A C、100A D、290A

二、填空题

1. RLC串联谐振电路的谐振频率 = 。

2. RLC串联谐振电路的谐振条件是 。

3. RLC串联谐振电路品质因数Q=100，若UR=10V，则电源电压U= V，电容两端电压UC= 。

4. RLC串联电路发生串联谐振时，电流的相位与输入电压的相位 ，在一定的输入电压作用下，电路中 最大，电路的谐振角频率ω0= 。

5. RLC串联谐振电路，品质因数Q=100，若U= 4V，则UL= 。

6. RC低通滤波器，在相位上，输出电压 输入电压一个角度。

7. RC高通滤波器，在相位上，输出电压 输入电压一个角度。 100s1HF1100si1HF18. 滤波器具有选频作用，将所需要的频率成分 ，将不需要的频率成分 。

9. RLC谐振电路具有选频能力，品质因数Q越大， 越好，通频带 。

10. RLC串联谐振电路在谐振时，电感上电压和电容上电压其绝对值大小 ，但相位相差 。

11. RLC并联谐振电路在谐振时，流过电感和电容的电流其绝对值大小 ，但相位相差 。

12. RLC串联谐振电路品质因数Q=100，若UR=10mV，则电源电压U= ，电容两端电压UC= 。

1 / 25

第十章电路

本章学习提要

1．知道电动势的概念，知道电路中能量是如何转换的。

2．掌握闭合电路的欧姆定律，能运用闭合电路的欧姆定律进行相关计算。

3．能用DIS实验测量电源的内阻和电动势能运用电路知识解释或解决简单的电路应用问题。

4．知道电阻定律，知道半导体、超导等现代技术的应用。

在学习电路知识的过程中，认识用能量守恒规律分析物理过程的方法，通过解决电路的应用问题，感悟理论联系实际的重要意义。

A电动势

一、学习要求

知道电荷定向移动的原因是电荷受到静电力或非静电力的作用。知道电动势是反映电源把其他形式能量转化为电能本领大小的物理量，其大小等于电源未接入电路时正负两极板间的电压。知道内电路和外电路。知道闭合电路由内电路和外电路组成，知道闭合电路中的能量转化。

通过电动势概念的建立，感受运用能量守恒定律的分析方法。在原电池原理的学习中，感悟学科整合的发展趋势。

二、要点辩析

1．非静电力

非静电力是一个新的概念，我们把不是由静电场产生的、作用在电荷上的力都叫做非静电力。实际上我们早就接触过非静电力了，例如作用在电荷上的重力、磁力、化学力等都是非静电力。非静电力是由它的性质来命名的，它和静电力除了来源不同外，最本质的区别在于做功过程中能的转化方向不同，静电力做功使电能转化为其他形式的能，而非静电力做功使其他形式能转化为电能。

2．电动势

电动势概念是学习的难点，我们可以从三个方面去把握它，一是电动势反映电源把其他2 / 25

形式的能转化为电能的本领，因此它是描述电源属性的物理量。二是它的大小等于电源不供电时电源两极板间的电压，它的单位就是电压的单位伏特（V）。三是它与电压的区别，在于它们的物理含义中能量转化的方向相反。

3．闭合电路中的能量转化

图10-1（课本上为图10-3）可以帮助我们理解闭合电路的能量转化，高度最高的A点相当于电源的正极，高度最低的B点相当于电源的负极，a点相当于电源内部靠近正极的点。b点相当于电源内部靠近负极的点，b点的电势高于a点的电势，我们用高度来类比电势的高低。儿童从滑梯滑下，重力势能转化为其他形式的能，类比电流通过负载，电势能转化为其他形式的能。儿童乘电梯上升，电梯做功，其他形式的能转化为重力势能，类比非静电力做功，其他形式的能转化为电能。

第九章 数模/模数转换电路

一、概念

1、信号分类：时间连续、数值连续的信号（模拟信号）

时间连续、数值离散的信号

时间离散、数值连续的信号

时间离散、数值离散的信号（数字信号）

2、典型的模拟信号处理系统由三部分组成：

（1）模数转换器、

（2）数字信号处理器、

（3）数模转换器。

3、 模数转换器将待处理的模拟信号转换成数字信号；

数字信号处理器对转换过来的数字信号进行处理，得到数字的处理结果；

数模转换器将处理结果转换成模拟信号。

二、D/A转换器

1、D/A转换器功能：将数字量成正比地转换成模拟量

D/A转换器由电阻网络、模拟电子开关及求和运算放大器3、权电阻网络数模转换器

然而，位权电阻网络数模转换器包含种电阻，要在比较大的阻值范围内保证每个电阻都有很高的精度是十分困难的，尤其对制造集成电路不利。虽然双级权电阻网络数模转换器[图9.2.2]

所用的电阻种类减少了一倍，但是并没有质的变化。由于构思巧妙，倒T形权电阻网络数模转换器[图9.2.3]

所用的电阻种类只有两种，10位数模转换器AD7520就是一种倒T形权电阻网络数模转换器。为灵活起见，AD7520没有包含运算放大器，使用时需要外接。目前单片集成数模转换器多采用权电流型或开关电容型结构。理想情况下，位数模转换器的输出电压正比于输入的数字量，即，其中，为输出的模拟电压，为输入的数字量，为参考电压。显然，如果为正，则为负；反之，如果为负，则为正。如果需要具有双极性输出电压的数模转换器，我们只需添加一个电阻和一个正的（如果为正）或负的（如果为负）直流电压源，使运算放大器称为加法器即可[图9.2.15]。

为了保证信号处理结果的准确性，数模转换器必须有足够的精度。数模转换器在理论上可以达到的精度常用分辨率来表示，例如，12位数模转换器的精度比8位数模转换器的精度高得多，16位数模转换器的精度比12位数模转换器的精度高得多，等等。数模转换器实际上可以达到的精度用转换误差来表示。例如，转换误差为1/2LSB(最低有效位)的数模转换器的精度比转换误差为1LSB的数模转换器的精度高。为了保证信号处理结果的时效性，数模转换器必须有足够的转换速度。通常用建立时间来表示数模转换器的转换速度。在对转换速度要求不太高的场合，有时采用串行输入的数模转换器，以便减少传输线的数目。这种模数转换器由并行输入的数模转换器和移位寄存器构成，其中一位寄存器可以将串行的数字信号转换为并行的数字信号，供并行输入的数模转换器使用。

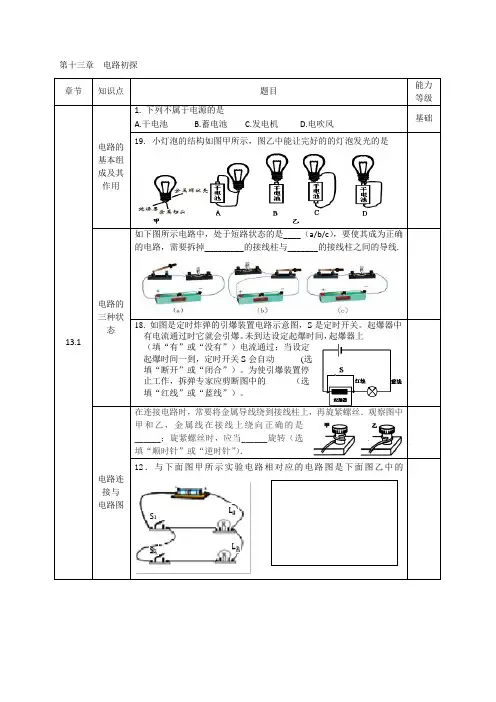

第十三章 电路初探

章节 知识点 题目 能力等级

13.1 电路的基本组成及其作用 1. 下列不属于电源的是

A.干电池 B.蓄电池 C.发电机 D.电吹风 基础

19. 小灯泡的结构如图甲所示，图乙中能让完好的的灯泡发光的是

电路的三种状态 如下图所示电路中，处于短路状态的是____（a/b/c），要使其成为正确的电路，需要拆掉_________的接线柱与_______的接线柱之间的导线.

18. 如图是定时炸弹的引爆装置电路示意图，S是定时开关。起爆器中有电流通过时它就会引爆。未到达设定起爆时间，起爆器上_________（填“有”或“没有”）电流通过；当设定起爆时间一到，定时开关S会自动______(选填“断开”或“闭合”）。为使引爆装置停止工作，拆弹专家应剪断图中的______（选填“红线”或“蓝线”）。

电路连接与

电路图 在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺丝．观察图中甲和乙，金属线在接线上绕向正确的是______；旋紧螺丝时，应当______旋转（选填“顺时针”或“逆时针”）．

12．与下面图甲所示实验电路相对应的电路图是下面图乙中的 S1

S2 L1

L2

章节 知识点 题目 能力等级

13.2

电路连接的基本方式 19.在“怎样使两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了，这时，灯的连接方式是 。

基础

⑶用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）

串联电路和并联电路的基本特点 11．下列说法正确的是

A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的

B．节日小彩灯有一个坏了，一串都不亮了，它们是串联的

C．并联电路中，若一个用电器断路，则其余用电器也不可能工作

D．家中的电灯、电视机、电冰箱等电器设备之间是串联的
