第一章测试
1
【单选题】(2分)
实现电能的输送和变换的电路称为____电路。（）
A.
弱电
B.
电子
C.
强电
D.
电工
2
【单选题】(2分)
图示电路中电流I的大小为：（）。
A.
2A
B.
1A
C.
8A
D. 4A
3
【单选题】(2分)
两个电容C1=3μF,C2=6μF串联时，其等效电容值为_____μF（）。
A.
2
B.
4
C.
3
D.
9
4
【单选题】(2分)
图示电路中a、b端的等效电阻Rab在开关K打开与闭合时分别为_____。（）
A.
10Ω，16Ω B.
10Ω，10Ω
C.
8Ω，10Ω
D.
10Ω，8Ω
5
【单选题】(2分)
电路理论的研究对象是（）。
A.
强电
B.
模型化电路
C.
其余选项都不对
D.
实际电路
第二章测试
1
【单选题】(2分)
具有n个节点，b条支路的连通图G，其独立节点数为：（）
A. n
B.
b-n+1
C.
n-1
D.
b
2
【单选题】(2分)
受控源在叠加定理时，下列说法正确的是（）。
A.
受控源不能当独立源单独作用
B.
受控源当独立电流源看待
C.
受控源当独立源看待
D.
受控源当独立电压源看待
3
【单选题】(2分)
最大功率传输定理说明，当负载电阻RL等于电源内阻RS时，负载可获得最大功率，该定理成立的条件是（）。
A. 电源内阻不变
B.
任何条件下都成立
C.
电源电压和其内阻不变，负载RL可变
D.
负载RL不变，电源内阻可变
4
【单选题】(2分)
下图电路中，Is=0时，I=2A，则当Is=8A时，I为___安。（）
A.
6
B.
12
C.
8
D.
10
5
【单选题】(2分)
若电流表A示数为0，则R与I的值分别为：（）
A.
8Ω，-2.5A
B.
0.6Ω，2.5A
C.
6Ω，2.5A
D.
6Ω，1A
第三章测试
1
【单选题】(2分) 在交流电路中，直流电路的各种定理和分析方法，只要用____形式代替各种物理量，则直流电路的各种定理和分析方法都可适用。（）
1 / 25
第十章电路
本章学习提要
1．知道电动势的概念，知道电路中能量是如何转换的。
2．掌握闭合电路的欧姆定律，能运用闭合电路的欧姆定律进行相关计算。
3．能用DIS实验测量电源的内阻和电动势能运用电路知识解释或解决简单的电路应用问题。
4．知道电阻定律，知道半导体、超导等现代技术的应用。
在学习电路知识的过程中，认识用能量守恒规律分析物理过程的方法，通过解决电路的应用问题，感悟理论联系实际的重要意义。
A电动势
一、学习要求
知道电荷定向移动的原因是电荷受到静电力或非静电力的作用。知道电动势是反映电源把其他形式能量转化为电能本领大小的物理量，其大小等于电源未接入电路时正负两极板间的电压。知道内电路和外电路。知道闭合电路由内电路和外电路组成，知道闭合电路中的能量转化。
通过电动势概念的建立，感受运用能量守恒定律的分析方法。在原电池原理的学习中，感悟学科整合的发展趋势。
二、要点辩析
1．非静电力
非静电力是一个新的概念，我们把不是由静电场产生的、作用在电荷上的力都叫做非静电力。实际上我们早就接触过非静电力了，例如作用在电荷上的重力、磁力、化学力等都是非静电力。非静电力是由它的性质来命名的，它和静电力除了来源不同外，最本质的区别在于做功过程中能的转化方向不同，静电力做功使电能转化为其他形式的能，而非静电力做功使其他形式能转化为电能。
2．电动势
电动势概念是学习的难点，我们可以从三个方面去把握它，一是电动势反映电源把其他2 / 25
形式的能转化为电能的本领，因此它是描述电源属性的物理量。二是它的大小等于电源不供电时电源两极板间的电压，它的单位就是电压的单位伏特（V）。三是它与电压的区别，在于它们的物理含义中能量转化的方向相反。
3．闭合电路中的能量转化
图10-1（课本上为图10-3）可以帮助我们理解闭合电路的能量转化，高度最高的A点相当于电源的正极，高度最低的B点相当于电源的负极，a点相当于电源内部靠近正极的点。b点相当于电源内部靠近负极的点，b点的电势高于a点的电势，我们用高度来类比电势的高低。儿童从滑梯滑下，重力势能转化为其他形式的能，类比电流通过负载，电势能转化为其他形式的能。儿童乘电梯上升，电梯做功，其他形式的能转化为重力势能，类比非静电力做功，其他形式的能转化为电能。

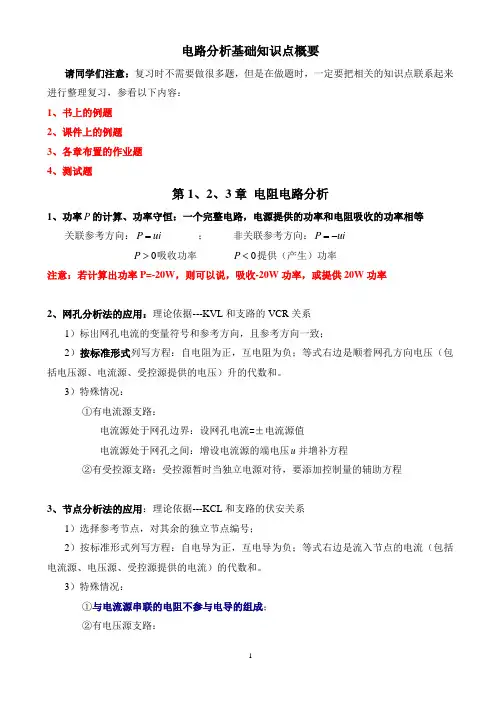

1 电路分析基础知识点概要
请同学们注意：复习时不需要做很多题，但是在做题时，一定要把相关的知识点联系起来进行整理复习，参看以下内容：
1、书上的例题
2、课件上的例题
3、各章布置的作业题
4、测试题
第1、2、3章 电阻电路分析
1、功率P的计算、功率守恒：一个完整电路，电源提供的功率和电阻吸收的功率相等
关联参考方向：uiP ； 非关联参考方向：uiP
0P吸收功率 0P提供（产生）功率
注意：若计算出功率P=-20W，则可以说，吸收-20W功率，或提供20W功率
2、网孔分析法的应用：理论依据---KVL和支路的VCR关系
1）标出网孔电流的变量符号和参考方向，且参考方向一致；
2）按标准形式列写方程：自电阻为正，互电阻为负；等式右边是顺着网孔方向电压（包括电压源、电流源、受控源提供的电压）升的代数和。
3）特殊情况：
①有电流源支路：
电流源处于网孔边界：设网孔电流=±电流源值
电流源处于网孔之间：增设电流源的端电压u并增补方程
②有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程
3、节点分析法的应用：理论依据---KCL和支路的伏安关系
1）选择参考节点，对其余的独立节点编号；
2）按标准形式列写方程：自电导为正，互电导为负；等式右边是流入节点的电流（包括电流源、电压源、受控源提供的电流）的代数和。
3）特殊情况：
①与电流源串联的电阻不参与电导的组成；
②有电压源支路： 2 位于独立节点与参考节点之间：设节点电压=±电压源值
位于两个独立节点之间：增设流过电压源的电流i并增补方程
③有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程
4、求取无源单口网络的输入电阻iR（注：含受控源，外施电源法，端口处电压与电流关联参考方向时，iuRi）
