课程名称：电路理论
使用教材：电路(第五版). 邱关源原著.罗先觉修订.
北京:高等教育出版社 2008.4
专业班级:自动化08101-08103班
授课时数:64课时
授课教师:蔡明山
授课时间:2009--2010学年第一学期
主要参考文献：
1、李瀚荪编．电路分析基础(第三版)．
北京：高等教育出版社，2002
2、江泽佳主编．电路原理(第三版)．
北京：高等教育出版社，1992
3、沈元隆主编．电路分析．北京：人民邮电出版社，2001
4、张永瑞主编．电路分析基础．西安：电子工业出版社，2003
一、本课程的性质和作用
电路理论课程是高等学校电子与电气信息类专业的重要技术基础理论课，是所有强电专业和弱电专业的必修课。电路理论是一门研究电路分析和网络综合与设计基本规律的基础工程学科。电路分析是在电路给定、参数已知的条件下，通过求解电路中的电压、电流而了解电网络具有的特性；网络综合是在给定电路技术指标的情况下，设计出电路并确定元件参数。
主要内容：介绍电路的基本概念和电路的分析方法，分析电路中的电磁现象，研究电路中的基本规律。
课程特点：理论严密，逻辑性强，有广阔的工程背景。
教学目标：使学生掌握电路的基本概念、电路元件的特性、电路的基本定律和定理、一般电路的分析计算，掌握初步的实验技能，为学习后续课程及从事实际工作奠定坚实的基础；使学生树立严肃认真的科学作风和理论联系实际的工程观点；培养科学思维能力、分析计算能力、实验研究能力和科学归纳能力。
前期知识基础：一定的高等数学、工程数学和大学物理（尤其是电磁学）等方面的知识；基本的分析问题和解决问题的能力。
二、本课程的任务与基本要求
本课程的任务是给定电路的结构及元件的参数，在掌握电路基本概念、性质和规律的基础上，对电路进行分析和计算。本课程的基本要求:
1、掌握基尔霍夫定律，掌握电阻、电感、电容、电压源、电流源、受控源的伏安特性，掌握电路变量电压、电流的参考方向。

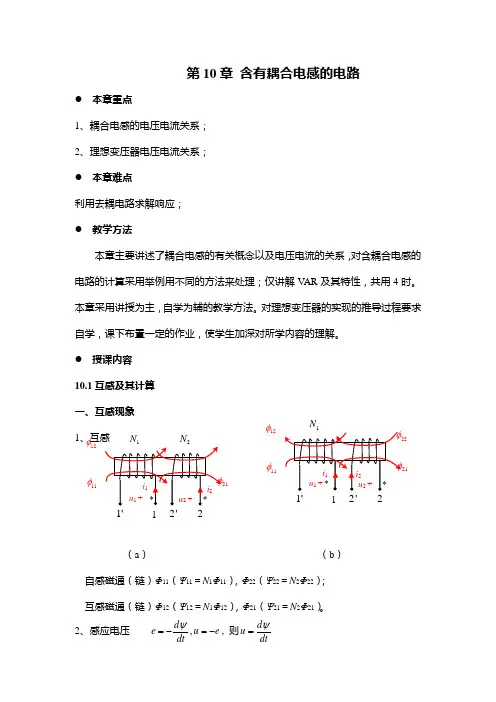

第10章 含有耦合电感的电路
本章重点
1、耦合电感的电压电流关系；
2、理想变压器电压电流关系；
本章难点
利用去耦电路求解响应；
教学方法
本章主要讲述了耦合电感的有关概念以及电压电流的关系，对含耦合电感的电路的计算采用举例用不同的方法来处理；仅讲解VAR及其特性，共用4时。本章采用讲授为主，自学为辅的教学方法。对理想变压器的实现的推导过程要求自学，课下布置一定的作业，使学生加深对所学内容的理解。
授课内容
10.1互感及其计算
一、互感现象
1、互感
（a） （b）
自感磁通（链）Φ11（Ψ11＝N1Φ11），Φ22（Ψ22＝N2Φ22）；
互感磁通（链）Φ12（Ψ12＝N1Φ12），Φ21（Ψ21＝N2Φ21）。
2、感应电压 dtde,eu, 则dtdu 1N 2N
1 1' 2 2' 11 12
21
i2 i1
- u1 + - u2 + 1N
1 1' 2 2' 11 12
21 22
i2 i1
- u1 + - u2 + 自感电压 dtdiLdtdu111111,dtdiLdtdu222222
互感电压 dtdiMdtdu2121212,dtdiMdtdu1212121
且 MMM2112 M称为互感（单位：亨）
耦合系数
121MkLL
3、电压与电流的关系
（a）图中自感互感磁通方向一致，感应电压方向一致。
dtdiMdtdiLuuu21112111 dtdiMdtdiLuuu12221222
（b）图中感互感磁通方向相反，感应电压方向相反。
dtdiMdtdiLuuu21112111 dtdiMdtdiLuuu12221222
实用标准文档
文案大全 第5章 含有运算放大器的电阻电路
本章重点
1、理想运算放大器的两个特性；
2、节点法分析含理想运算放大器的电阻电路。
本章难点
分析电路时理解虚断、虚短的含义。
教学方法
本章是通过一些典型电路讲述了含运算放大器的电阻电路的分析方法。采用讲授为主，自学为辅的教学方法。共用2课时。通过讲例题加以分析，深入浅出，举一反三，理论联系实际，使学生能学会学懂。
授课内容
运算放大器是一种电压放大倍数很高的放大器，不仅可用来实现交流信号放大，而且可以实现直流信号放大，还能与其他元件组合来完成微分、积分等数学运算，因而称为运算放大器。目前它的应用已远远超出了这些范围，是获得最广泛应用的多端元件之一。
5.1运算放大器的电路模型
一、电路符号
a端—－反相输入端：在o端输出时相位相反。
b端—－同相输入端：在o端输出时相位相同。
o端—－输出端
A—－放大倍数，也称作“增益”（开环放大倍数：输入端不受o端影响）。
''''''()oaobooobauAuuAuuuuAuu差动输入方式
二、端口方程：()obauAuu
三、电路模型：
ioioRRRR输入电阻输出电阻高输入，低输出电阻，
A
o
b a a +
_ au _
+ A b +
_ bu +15V
-15V 0u_ +
+
_ _ +
a
_ +
_ +
b au
bu ai
iR ()baAuu oR o
0u
bi实用标准文档
文案大全
0,""0000,""aibobabaiRiRuuuuabA理想状态下，虚断电流可以为，但不能把支路从电路里断开。虚短，但不能在电路中将、两点短接。
四、常用接法
理想化：ua≈0。
“虚地”：可把a点电位用0代入，但不能直接作接地处理。
5.2含理想运放的电路分析
分析方法：节点电压法。采用概念：“虚短”，“虚断”，“虚地”。

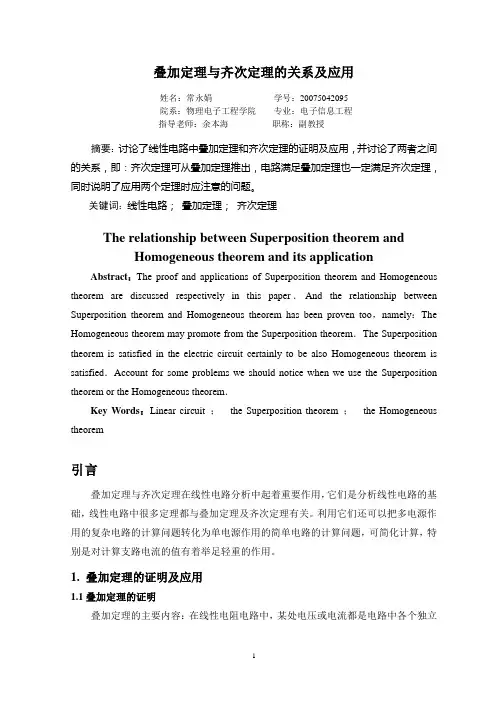

1 叠加定理与齐次定理的关系及应用
姓名：常永娟 学号：20075042095
院系：物理电子工程学院 专业：电子信息工程
指导老师：余本海 职称：副教授
摘要：讨论了线性电路中叠加定理和齐次定理的证明及应用，并讨论了两者之间的关系，即：齐次定理可从叠加定理推出，电路满足叠加定理也一定满足齐次定理，同时说明了应用两个定理时应注意的问题。
关键词：线性电路； 叠加定理； 齐次定理
The relationship between Superposition theorem and
Homogeneous theorem and its application
Abstract：The proof and applications of Superposition theorem and Homogeneous
theorem are discussed respectively in this paper．And the relationship between
Superposition theorem and Homogeneous theorem has been proven too，namely：The
Homogeneous theorem may promote from the Superposition theorem．The Superposition
theorem is satisfied in the electric circuit certainly to be also Homogeneous theorem is
satisfied．Account for some problems we should notice when we use the Superposition
theorem or the Homogeneous theorem．
