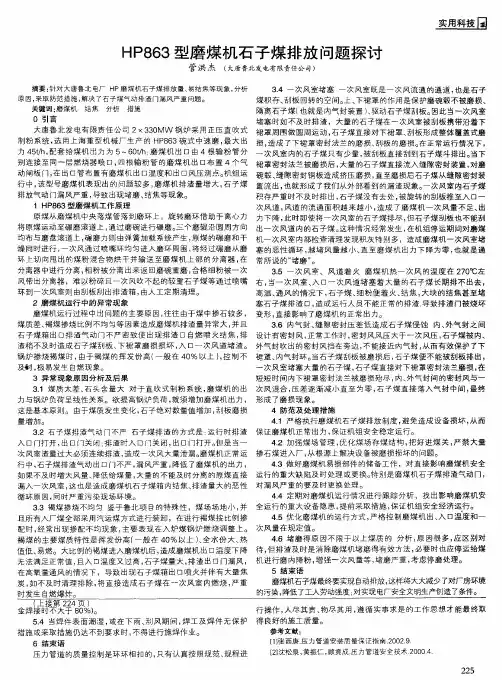

火电厂HP863中速磨煤机石子煤排放系统改造

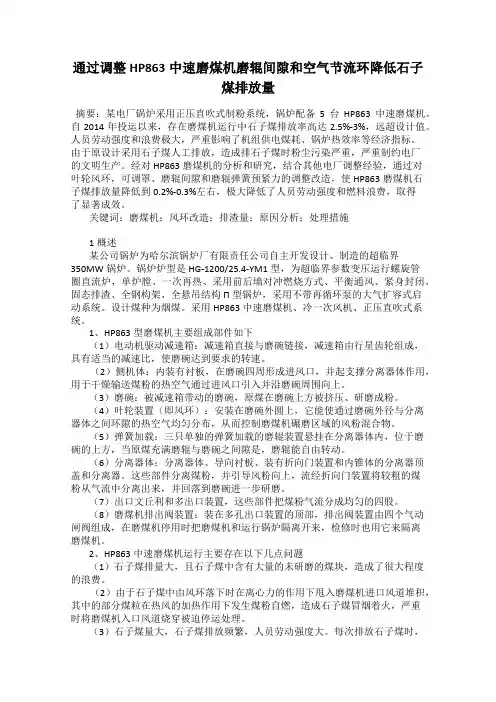

通过调整HP863中速磨煤机磨辊间隙和空气节流环降低石子煤排放量摘要：某电厂锅炉采用正压直吹式制粉系统，锅炉配备5台HP863中速磨煤机。

自2014年投运以来，存在磨煤机运行中石子煤排放率高达2.5%-3%，远超设计值。

人员劳动强度和浪费极大，严重影响了机组供电煤耗、锅炉热效率等经济指标。

由于原设计采用石子煤人工排放，造成排石子煤时粉尘污染严重，严重制约电厂的文明生产。

经对HP863磨煤机的分析和研究，结合其他电厂调整经验，通过对叶轮风环，可调罩、磨辊间隙和磨辊弹簧预紧力的调整改造，使HP863磨煤机石子煤排放量降低到0.2%-0.3%左右，极大降低了人员劳动强度和燃料浪费，取得了显著成效。

关键词：磨煤机；风环改造；排渣量；原因分析；处理措施1概述某公司锅炉为哈尔滨锅炉厂有限责任公司自主开发设计、制造的超临界350MW锅炉。

锅炉炉型是HG-1200/25.4-YM1型，为超临界参数变压运行螺旋管圈直流炉，单炉膛、一次再热、采用前后墙对冲燃烧方式、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构Π型锅炉，采用不带再循环泵的大气扩容式启动系统。

设计煤种为烟煤。

采用HP863中速磨煤机、冷一次风机、正压直吹式系统。

1、HP863型磨煤机主要组成部件如下（1）电动机驱动减速箱：减速箱直接与磨碗链接，减速箱由行星齿轮组成，具有适当的减速比，使磨碗达到要求的转速。

（2）侧机体：内装有衬板，在磨碗四周形成进风口，并起支撑分离器体作用，用于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。

（3）磨碗：被减速箱带动的磨碗，原煤在磨碗上方被挤压、研磨成粉。

（4）叶轮装置（即风环）：安装在磨碗外圆上，它能使通过磨碗外径与分离器体之间环隙的热空气均匀分布，从而控制磨煤机碾磨区域的风粉混合物。

（5）弹簧加载：三只单独的弹簧加载的磨辊装置悬挂在分离器体内，位于磨碗的上方，当原煤充满磨辊与磨碗之间隙是，磨辊能自由转动。

（6）分离器体：分离器体、导向衬板、装有折向门装置和内锥体的分离器顶盖和分离器。

磨煤机石子煤排放系统改造1、前言:我厂石子煤排放始终是造成锅炉零米粉尘污染的最大来源之一，严重干扰了我厂文明生产。

长春电力设备有限公司生产的中速磨煤机，排渣方式基本上都是采用缓冲箱式排渣系统，就地排放，人工清运。

由于磨煤机排渣特性，石子煤排渣门频繁开启，排渣门磨损严重，门板变形，形成卡塞关不到位，造成严重漏风，排渣时渣箱内的正压气体携带大量粉尘，严重污染周围环境，随着我厂创一流工作的进步深入，石子煤排放系统成为我厂着力要解决的重要问题之一。

2、现状：现我厂磨煤机排渣系统是在中速磨排渣出口按顺序设置排渣入口阀，缓冲储渣箱、排渣出口阀，下设敞口式石子煤临时存放托盘。

人工利用石子煤手推车，将托盘上的石子煤转移至扩建端石子煤屯放场地。

石子煤在最后出渣、转移过程中扬尘强烈，严重影响我厂安全运行及文明生产。

现存的主要问题1）、排渣入口阀密封不严，不同程度上存有外漏。

2）、缓冲排渣箱出渣口敞开后，直接排渣（含粉尘）至敞口转移斗，扬尘现象极重。

3）、转运石子煤手推车为敞口小车，出渣及转运过程中粉尘飞扬，污染环境。

3、改造方案：方案1：接入负压吸尘管线；在锅炉尾部竖井引出负压吸尘管线，接至至锅炉零米石子煤进料插板门与石子煤箱之间，利用锅炉尾部烟气负压对石子煤进行吸尘,母管Dn65，分管为Dn50,并增设1台手动总阀及5台电磁球阀（示意图如下）。

鉴于在单台预热器烟气侧入口预留有6处取样孔，可以利用1处，不必在烟道上重新开孔,此处负压约为-1000Pa左右。

总体管线长约120米。

改造完成后，在原有石子煤排放过程中，当石子煤进料阀关闭后，系统自动开启负压吸尘电磁阀，10秒后关闭，石子煤箱中的压力及相应的粉尘即可通过负压管道吸走，有效的抑制了出渣过程中的粉尘飞扬。

方案2：密闭自卸式排渣;本改造方案建立在方案1的基础上，同时将磨煤机排渣出口法兰以下包括电气部分整体更换，在磨煤机下设计1台专用排渣阀——双密封闸板阀。

双密封闸板阀是专门为石子煤排放系统研发的阀门。

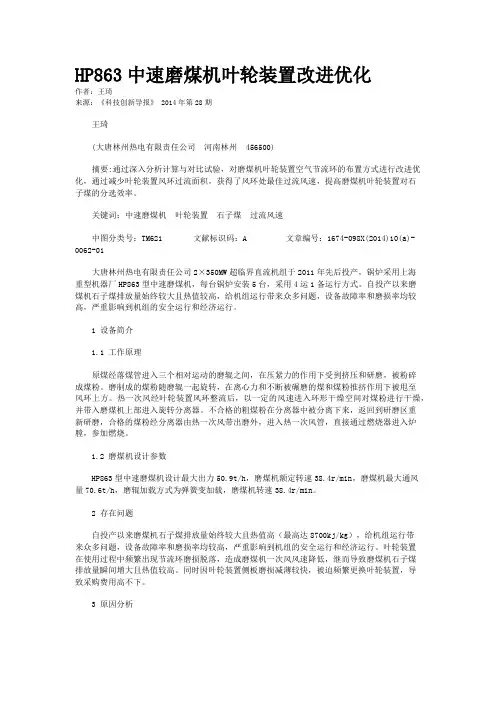

HP863中速磨煤机叶轮装置改进优化作者：王琦来源：《科技创新导报》 2014年第28期王琦(大唐林州热电有限责任公司河南林州 456500)摘要:通过深入分析计算与对比试验，对磨煤机叶轮装置空气节流环的布置方式进行改进优化，通过减少叶轮装置风环过流面积，获得了风环处最佳过流风速，提高磨煤机叶轮装置对石子煤的分选效率。

关键词：中速磨煤机叶轮装置石子煤过流风速中图分类号：TM621 文献标识码：A 文章编号：1674-098X(2014)10(a)-0062-01大唐林州热电有限责任公司2×350MW超临界直流机组于2011年先后投产，锅炉采用上海重型机器厂HP863型中速磨煤机，每台锅炉安装5台，采用4运1备运行方式。

自投产以来磨煤机石子煤排放量始终较大且热值较高，给机组运行带来众多问题，设备故障率和磨损率均较高，严重影响到机组的安全运行和经济运行。

1 设备简介1.1 工作原理原煤经落煤管进入三个相对运动的磨辊之间，在压紧力的作用下受到挤压和研磨，被粉碎成煤粉。

磨制成的煤粉随磨辊一起旋转，在离心力和不断被碾磨的煤和煤粉推挤作用下被甩至风环上方。

热一次风经叶轮装置风环整流后，以一定的风速进入环形干燥空间对煤粉进行干燥，并带入磨煤机上部进入旋转分离器。

不合格的粗煤粉在分离器中被分离下来，返回到研磨区重新研磨，合格的煤粉经分离器由热一次风带出磨外，进入热一次风管，直接通过燃烧器进入炉膛，参加燃烧。

1.2 磨煤机设计参数HP863型中速磨煤机设计最大出力50.9t/h，磨煤机额定转速38.4r/min，磨煤机最大通风量70.6t/h，磨辊加载方式为弹簧变加载，磨煤机转速38.4r/min。

2 存在问题自投产以来磨煤机石子煤排放量始终较大且热值高（最高达8700kj/kg），给机组运行带来众多问题，设备故障率和磨损率均较高，严重影响到机组的安全运行和经济运行。

叶轮装置在使用过程中频繁出现节流环磨损脱落，造成磨煤机一次风风速降低，继而导致磨煤机石子煤排放量瞬间增大且热值较高。

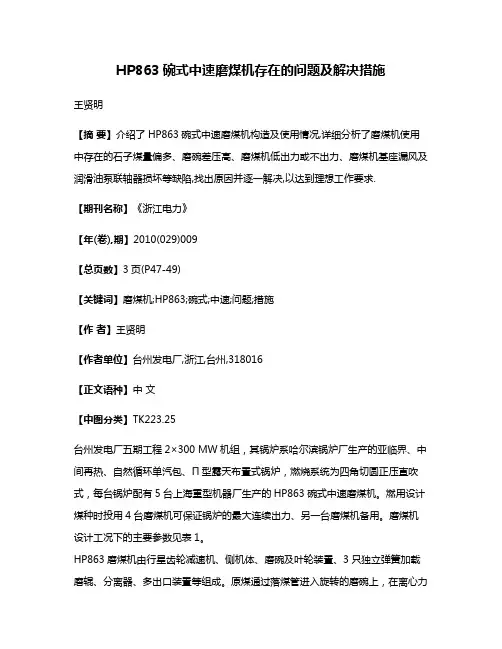

HP863碗式中速磨煤机存在的问题及解决措施王贤明【摘要】介绍了HP863碗式中速磨煤机构造及使用情况,详细分析了磨煤机使用中存在的石子煤量偏多、磨碗差压高、磨煤机低出力或不出力、磨煤机基座漏风及润滑油泵联轴器损坏等缺陷,找出原因并逐一解决,以达到理想工作要求.【期刊名称】《浙江电力》【年(卷),期】2010(029)009【总页数】3页(P47-49)【关键词】磨煤机;HP863;碗式;中速;问题;措施【作者】王贤明【作者单位】台州发电厂,浙江,台州,318016【正文语种】中文【中图分类】TK223.25台州发电厂五期工程2×300 MW机组，其锅炉系哈尔滨锅炉厂生产的亚临界、中间再热、自然循环单汽包、Π型露天布置式锅炉，燃烧系统为四角切圆正压直吹式，每台锅炉配有5台上海重型机器厂生产的HP863碗式中速磨煤机。

燃用设计煤种时投用4台磨煤机可保证锅炉的最大连续出力、另一台磨煤机备用。

磨煤机设计工况下的主要参数见表1。

HP863磨煤机由行星齿轮减速机、侧机体、磨碗及叶轮装置、3只独立弹簧加载磨辊、分离器、多出口装置等组成。

原煤通过落煤管进入旋转的磨碗上，在离心力的作用下沿径向朝外移动，通过绕轴转动的磨辊装置时，被研磨成粉。

磨煤机热一次风进入侧机体，沿磨碗周围的叶轮向上作垂直方向运动。

在磨碗外径较小、较轻的煤粒被气流携带向上，重而不易磨碎的外来杂物穿过气流落入侧机体，被刮煤板排出磨煤机。

向上的风粉混合物在分离器折向挡板的作用下进一步分离，不合格的粗煤粉回落到磨碗中进一步碾磨，合格的细煤粉被出口文丘里和多出口装置分成均匀的4股，进入送粉管道，最后吹进炉膛进行燃烧。

机组自2007年12月投产以来，磨煤机运行一直不是很稳定。

在初期运行的前3个月，石子煤量明显偏多，并伴有大量细颗粒煤粉，磨碗差压比较高。

运行到半年左右，磨煤机经常发生润滑油站油泵联轴器损坏故障，淋油中断，磨煤机跳闸，严重影响机组的安全可靠运行。

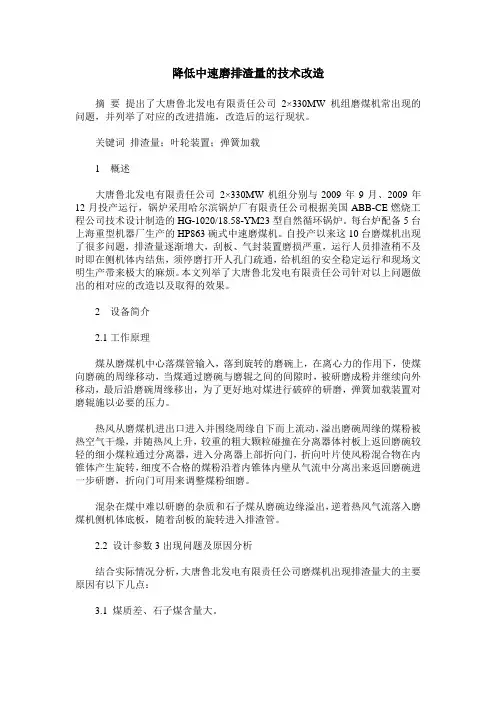

降低中速磨排渣量的技术改造摘要提出了大唐鲁北发电有限责任公司2×330MW机组磨煤机常出现的问题，并列举了对应的改进措施，改造后的运行现状。

关键词排渣量；叶轮装置；弹簧加载1 概述大唐鲁北发电有限责任公司2×330MW机组分别与2009年9月、2009年12月投产运行，锅炉采用哈尔滨锅炉厂有限责任公司根据美国ABB-CE燃烧工程公司技术设计制造的HG-1020/18.58-YM23型自然循环锅炉。

每台炉配备5台上海重型机器厂生产的HP863碗式中速磨煤机。

自投产以来这10台磨煤机出现了很多问题，排渣量逐渐增大，刮板、气封装置磨损严重，运行人员排渣稍不及时即在侧机体内结焦，须停磨打开人孔门疏通，给机组的安全稳定运行和现场文明生产带来极大的麻烦。

本文列举了大唐鲁北发电有限责任公司针对以上问题做出的相对应的改造以及取得的效果。

2 设备简介2.1工作原理煤从磨煤机中心落煤管输入，落到旋转的磨碗上，在离心力的作用下，使煤向磨碗的周缘移动，当煤通过磨碗与磨辊之间的间隙时，被研磨成粉并继续向外移动，最后沿磨碗周缘移出，为了更好地对煤进行破碎的研磨，弹簧加载装置对磨辊施以必要的压力。

热风从磨煤机进出口进入并围绕周缘自下而上流动，溢出磨碗周缘的煤粉被热空气干燥，并随热风上升，较重的粗大颗粒碰撞在分离器体衬板上返回磨碗较轻的细小煤粒通过分离器，进入分离器上部折向门，折向叶片使风粉混合物在内锥体产生旋转，细度不合格的煤粉沿着内锥体内壁从气流中分离出来返回磨碗进一步研磨，折向门可用来调整煤粉细磨。

混杂在煤中难以研磨的杂质和石子煤从磨碗边缘溢出，逆着热风气流落入磨煤机侧机体底板，随着刮板的旋转进入排渣管。

2.2 设计参数3 出现问题及原因分析结合实际情况分析，大唐鲁北发电有限责任公司磨煤机出现排渣量大的主要原因有以下几点：3.1 煤质差、石子煤含量大。

经过观察，每天排出的石子煤中有较多煤矸石、鹅卵石等难磨且没有利用价值的硬物，这些坚硬物质对磨辊辊套、排渣室刮板等磨损非常严重。

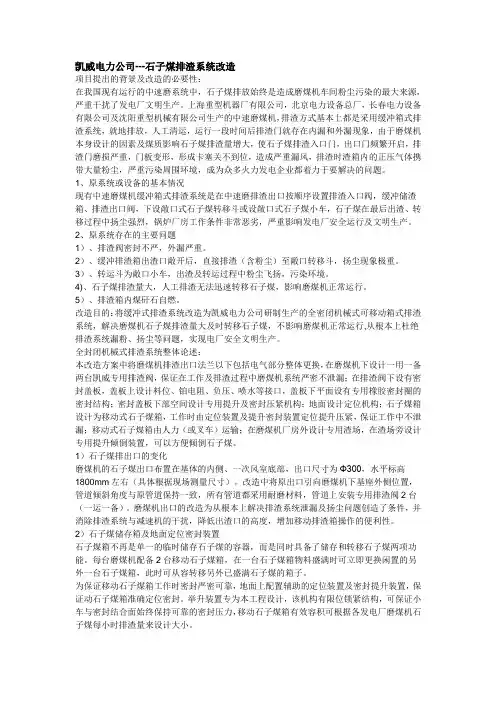

凯威电力公司---石子煤排渣系统改造项目提出的背景及改造的必要性：在我国现有运行的中速磨系统中，石子煤排放始终是造成磨煤机车间粉尘污染的最大来源，严重干扰了发电厂文明生产。

上海重型机器厂有限公司，北京电力设备总厂，长春电力设备有限公司及沈阳重型机械有限公司生产的中速磨煤机，排渣方式基本上都是采用缓冲箱式排渣系统，就地排放，人工清运，运行一段时间后排渣门就存在内漏和外漏现象，由于磨煤机本身设计的因素及煤质影响石子煤排渣量增大，使石子煤排渣入口门，出口门频繁开启，排渣门磨损严重，门板变形，形成卡塞关不到位，造成严重漏风，排渣时渣箱内的正压气体携带大量粉尘，严重污染周围环境，成为众多火力发电企业都着力于要解决的问题。

1、原系统或设备的基本情况现有中速磨煤机缓冲箱式排渣系统是在中速磨排渣出口按顺序设置排渣入口阀，缓冲储渣箱、排渣出口阀，下设敞口式石子煤转移斗或设敞口式石子煤小车，石子煤在最后出渣、转移过程中扬尘强烈，锅炉厂房工作条件非常恶劣，严重影响发电厂安全运行及文明生产。

2、原系统存在的主要问题1）、排渣阀密封不严，外漏严重。

2）、缓冲排渣箱出渣口敞开后，直接排渣（含粉尘）至敞口转移斗，扬尘现象极重。

3）、转运斗为敞口小车，出渣及转运过程中粉尘飞扬，污染环境。

4)、石子煤排渣量大，人工排渣无法迅速转移石子煤，影响磨煤机正常运行。

5）、排渣箱内煤矸石自燃。

改造目的：将缓冲式排渣系统改造为凯威电力公司研制生产的全密闭机械式可移动箱式排渣系统，解决磨煤机石子煤排渣量大及时转移石子煤，不影响磨煤机正常运行,从根本上杜绝排渣系统漏粉、扬尘等问题，实现电厂安全文明生产。

全封闭机械式排渣系统整体论述：本改造方案中将磨煤机排渣出口法兰以下包括电气部分整体更换，在磨煤机下设计一用一备两台凯威专用排渣阀，保证在工作及排渣过程中磨煤机系统严密不泄漏；在排渣阀下设有密封盖板，盖板上设计料位、铂电阻、负压、喷水等接口，盖板下平面设有专用橡胶密封圈的密封结构；密封盖板下部空间设计专用提升及密封压紧机构；地面设计定位机构；石子煤箱设计为移动式石子煤箱，工作时由定位装置及提升密封装置定位提升压紧，保证工作中不泄漏；移动式石子煤箱由人力（或叉车）运输；在磨煤机厂房外设计专用渣场，在渣场旁设计专用提升倾倒装置，可以方便倾倒石子煤。

300MW机组HP863磨煤机石子煤排放系统改造晁增红（大唐山西发电有限公司太原第二热电厂，山西太原030041）摘要：根据目前国内磨煤机石子煤排放系统应用现状，介绍了太原第二热电厂六期工程2×300MW机组磨煤机石子煤排放系统的改造情况，解决了人工排放石子煤造成的环境污染、排放不及时、磨煤机内外气封损坏、石子煤刮板磨损等问题，实现了磨煤机石子煤的自动、全封闭、地下排放。

关键词：石子煤；刮板皮带机；系统改造0引言大唐太原第二热电厂六期工程2×300MW供热机组的磨煤机选用上海重机厂生产的HP863型磨煤机，磨煤机的石子煤直接排放在地面上，用叉车装车后运出。

随着煤炭市场的变化，电煤中的煤矸石等杂质越来越多，石子煤量不断增加，人工不能及时排放，严重影响磨煤机的可靠运行，同时排放时大量粉尘对现场造成严重污染。

1项目立项背景我厂六期工程2×300MW供热机组，每台炉配5台上海重机厂生产的HP863型磨煤机，设计煤种可磨系数为70，石子煤排放根据仓斗料位人工排放到机房地面后，通过叉车装车后运出。

随着煤碳市场的变化，电煤中的煤矸石等杂质越来越多，磨煤机的排石子煤量较大，最大时达到煤量的10%左右，给排放工作带来很大难度，排放时大量粉尘对现场环境造成污染。

同时，由于人工排放工作量大，经常发生排放不及时的情况，磨煤机内外气封及石子煤刮板磨损严重，使用周期仅为3个月左右，给磨煤机的安全运行带来很大隐患。

为了保证设备的健康运行和现场文明生产，将石子煤排放系统改造列入我厂重点技改项目，实现石子煤排放清运过程的无人化、无污染，成为全自动运行的封闭式石子煤机械清运设备。

2国内磨煤机石子煤排放系统现状为了保证改造成功，对石子煤排放系统进行了调研，了解到目前国内电厂的石子煤排放方式多种多样，主要有以下几种：2.1水力除渣系统该系统通过高压水通过喷嘴、管道将石子煤输送到集中的渣坑，再用抓斗装车运走，这是从我国老电厂锅炉水力除渣方式演变过来的。

降低磨煤机石子煤排量及节能方面的改造甘肃大唐国际连城发电有限责任公司锅炉制粉系统选用上海重型机械厂生产的HP823型磨煤机5台，一般情况下，4台磨煤机运行，1台磨煤机备用。

该磨煤机在运行中要将煤中的坚硬渣块、矸石等不易磨损的物质从磨煤机中排出，排出的物质统称为石子煤。

石子煤主要有煤矸石、石子、碎煤块和煤粉等杂物组成，粒度不大于50mm，堆积密度为1.1-1.3吨/m3。

从磨煤机内排出时的温度在150℃左右。

在磨煤机选型设计时石子煤的排放采用人工排放方式，即将磨煤机的石子煤排放到地面，再人工装车拉走，堆放到石子煤场。

自2007年开始，因煤质等因素，石子排放量大大增加，人工清理已不能满足现场安全运行。

石子煤排放系统改造及降低石子煤排放量已迫在眉睫。

标签：磨煤机降低石子煤刮板机改造前言我公司为2台33万千瓦直吹式燃煤机组，配有10台HP823型中速磨，近年来由于煤质越来越差，石子煤量增多，是以前的几倍，以下为针对我厂燃煤情况，结合其他电厂经验，在磨煤机检修及石子煤系统改造方面的一些心得。

一、磨煤机叶轮装置改造降低石子煤排放率1.概述：叶轮风环处的有效风速是决定HP磨煤机石子煤排放量最重要的因素，经过现场测绘和计算，HP磨煤机叶轮风环处有效理论风速为v=35～40m/s （正常工况下），通流面积约为S=0.5～0.6㎡，风环风速仍有进一步提高余量。

经过反复测算和试验，认为可将该处风速提高到60 m/s，且不会影响该磨煤机的正常运行2.造成HP磨煤机风环处有效风速低的原因还有：磨煤机风道入口积煤（石子煤），影响一次风的流通，从而使沿风环进入的一次风风速不均匀；分离器底边衬板与中间衬板高低不平，与调节罩的间隙不能保证设备技术文件的规定（13mm均匀间隙的要求），漏流大；叶轮的一次风通道线型不佳，一次风流过叶轮风环时，由于节流环与叶轮间的直角面使气流局部严重受阻。

3.降低HP磨煤机石子煤排放量必须对该型磨煤机进行以下改造。

HP863磨煤机煤粉分配器改造工程实践王玉龙、张剑茹太仓港协鑫发电有限公司江苏太仓 215433摘要：本文针对太仓港协鑫发电有限公司HP863磨煤机外置式煤粉分配器阻力大、分配不均匀、磨损严重等问题对煤粉分配器进行内置式静态分离器改造，通过改造消除了磨损漏粉，降低了系统阻力，改善了煤粉分配。

关键词：HP863磨煤机外置式煤粉分配器内置式静态煤粉分离器，一次风机单耗0引言太仓港协鑫发电有限公司四台300MW机组每台机组均配置5台上海重型机器厂生产的HP863中速磨煤机，设计最大出力为44.0吨/小时（设计煤种：HGI：56，R90=18%）。

运行风煤比为2.23kg/kg，磨碗转速为38.4r/min，磨煤电耗7.8kwh/t、通风电耗9.8kwh/t（BMCR工况）。

其中二期3、4号锅炉磨煤机出口为一根总管，连接至一只外置式煤粉分配器。

外置煤粉分配器为无锡市华通电力设备有限公司生产的双可调煤粉分配器，型号为PCD-AN/450×4，基本阻力为0.5Kpa，分配偏差为±5%，对应每台磨煤机配置一台，浓相和稀相可调。

三期5、6号锅炉磨煤机为内置式静态煤粉分配器，安装在磨煤机顶部，磨煤机出口即为四根支管，直接通向锅炉燃烧器四角。

1二、三期磨煤机运行差异二、三期磨煤机煤粉分配器设备运行总体情况基本能满足设计和生产实际运行要求，但通过多年的运行对比，相对于三期锅炉磨煤机运行情况，二期磨煤机出口管路阻力高，导致经济性略差、能耗高；经过几年运行外置式煤粉分配器磨损严重，频繁漏粉，分配板磨损后煤粉分配效果并不理想，甚至达不到三期锅炉磨煤机内置静态分配器的效果，部分粉管煤粉浓度过高，频繁堵管。

统计2008~2010三年制粉电耗对比如下表一：表一行测量，计算二、三期制粉电耗差值如下表二：表二注：上表中是机组负荷均在280MW时测定的一台机组（即五台磨煤机运行）相关数据和计算结果。

从历年统计数据及现场试验数据均证实二期磨煤机外置式煤粉分配器阻力高，导致制粉系统单耗增加，为此在2011年对二期磨煤机进行煤粉分配器改造。

HP1003磨煤机降低石子煤排量改造史双伟摘要：中速磨煤机直吹式制粉系统由于启动迅速、调节灵活、安全性高等优点目前在火力发电厂中具有广泛的应用。

其中石子煤排放量是影响磨煤机安全经济运行的一个重要参数，石子煤排量过多将导致石子煤中夹带的可燃成分过多，从而使得磨煤机出力变低、经济性变差，同时石子煤排放工作量增加。

大量的石子煤流经风环也将会导致磨碗差压增加，另外，如果石子煤排放过多并堆积，在磨煤机一次风室的高温环境下，长时间将可能会导致自燃，从而造成设备损坏。

因此在标准DL/T467-2004中规定了石子煤排放率应小于0.05%，热值应低于6.27MJ/kg。

基于此，本文主要对降低磨煤机石子煤排量改造成果进行介绍。

关键词：HP1003磨煤机；石子煤排量；降低；改造前言锅炉作为在火力发电中的三大组件之一，同时也是煤炭直接燃烧利用的设备，现在锅炉的主要形式均为煤粉炉，煤粉由热风送入炉膛的几秒钟内就要完成挥发分析出燃烧、棱颗粒燃烧的过程，因此需要将原煤由磨煤机磨制成较细的煤粉，。

磨煤机通常按制粉方式可分为钢球磨、中速磨和风扇磨，中速磨煤机由于具有快速启动、结构紧凑、调节灵活、安全性高等优势，在我国300MW及以上的机组中广泛被使用，中速磨又按研磨部件的结构形式可以分成HP磨（碗式）、MPS磨（辊式）和E型磨。

中速磨一般均配套直吹式制粉系统，和中储式制粉系统不同，磨制完的煤粉不经过储存直接送入炉腺，因而中速磨本身的工作的安全和稳定将会直接影响到锅炉的可靠运行。

但在我国电厂的实际运行中，中速磨煤机依然存在不少问题，其中石子煤排放的问题很突出。

1、设备概况国电能源集团荆门发电有限公司（以下简称：荆门公司）总装机容量原为2×600MW超临界机组（以下简称：#6、#7机组），分别于2006年12月29日及2007年6月6日投产。

经节能升级改造后，2014年机组铭牌由600MW改为640MW。

荆门公司#6、#7 炉制粉系统采用中速磨煤机冷一次风正压直吹式制粉系统，每台炉配 6台上海重型机械厂生产的HP1003 型中速磨煤机。

石子煤收集装置改造方案分析一概况石河子市国能能源投资有限公司天河热电厂2×330MW机组#1、#2锅炉，采用HP863中速磨煤机，型式为碗式弹簧加载，每台锅炉配置5台磨煤机，预热器出口二次风设计风温340℃，磨煤机一次风室设计风温340℃，磨煤机最大出力为50t/h，磨煤机石子煤排放口出口尺寸：DN250。

该系统采用暂存箱式排渣系统，在中速磨排渣出口按顺序设置排渣入口阀（检修阀），缓冲储渣箱、排渣出口阀（工作阀），地面下设敞口式石子煤收集料坑，人工装车运输至石子煤堆场。

改造时间：2013年6月19日至7月2日（#2锅炉），2013年9月16日至9月24日（#1锅炉）。

二原有暂存箱式排渣系统存在的问题1）缓冲储渣箱位于排渣入口阀（检修阀）正下方，由于空间限制，箱体的尺寸很小，导致除渣工作频繁，工作量大，由于敞口式排放，排渣时储渣箱内的正压气体携带大量粉尘，致使磨煤机及周围的粉尘污染极为严重。

2）转运斗为敞口集料斗，由小型装载车进行转运。

出渣及转运过程，一路粉尘飞扬，污染环境，同时危及热控和计算机设备的运行，不适应机组达标和创一流电厂的要求。

3）石子煤排渣量大时，转运速度慢，影响磨煤机正常运行。

4）缓冲储渣箱内煤矸石偶有自燃现象。

5）工作场地狭窄，没有合适的堆料场所，不利于进行较大规模改动。

三改造的目的1.实现快速及时的收集、转移石子煤；2.在磨煤机石子煤排渣量大时不影响磨煤机正常运行；3.从根本上杜绝排渣系统漏粉、扬尘等问题，实现电厂高效、安全、文明生产；4.使用该装置收集石子煤，利用叉车进行转运，可大大降低工作人员的劳动强度。

四石子煤收集装置改造方案及主要技术特点1、排渣阀以下按照石子煤的堆积角依次安装密封仓、石子煤收集箱：密封仓下端设计密封盖板，密封盖板由一台压紧气缸控制启闭（避免了同类产品安装两台汽缸因不同步出现的卡死现象）；同时设置备用手动检修压紧装置。

密封盖板下平面设有环状燕尾槽，安装异型双作用密封圈，工作时由压力密封装置压紧，保证工作中粉尘不泄漏；石子煤收集箱满仓后关闭排渣阀，松开压紧气缸并提起，由叉车运输收集箱至专门的回收场地，换上空的备用收集箱；特制叉车插入收集箱专用插槽后，可以360度翻转收集箱，实现自动卸料。

HP863型中速磨煤机叶轮装置设计优化及应用发布时间：2022-09-13T01:22:55.664Z 来源：《科学与技术》2022年第5月9期作者：姜肇中魏新平[导读]姜肇中魏新平新疆华电喀什热电有限责任公司新疆喀什市844000摘要：详细描述了新疆华电喀什热电有限责任公司HP863型中速磨煤机改造前存在的问题以及叶轮装置改造方案。

通过对叶轮装置的气道型线、通流面积、出口角度进行优化设计，以达到提高磨煤机出力、降低石子煤排放量、降低磨煤机一次风机耗电率的目的。

关键词：高效叶轮装置；提升出力；降低电耗DesignoptimizationandapplicationofHP863mediumspeedpulverizerimpellerABSTRACT：TheexistingproblemsbeforethetransformationofHP863mediumspeedcoalmillinXinjiangHuadianKashgarThermalPowerCo.,Ltd.andthetransformationschemeofimpellerdevic Keyword:Highefficiencyimpellerdevice;Liftingoutput;Reducepowerconsumption1锅炉及制粉系统概况新疆华电喀什热电有限责任公司2×350MW机组锅炉为哈尔滨锅炉厂有限责任公司制造的超临界参数、变压运行、螺旋管圈直流锅炉，锅炉型号：HG-1200/25.4-YM1型。

其型式为单炉膛、一次中间再热、前后墙对冲燃烧方式、平衡通风、固态排渣、紧身封闭、全钢构架的Π型炉。

锅炉采用HP863碗式中速磨煤机、冷一次风机、正压直吹式制粉系统，磨煤机出力43.2t/h，主电机电流51A，转速980r/min，磨煤机采用弹簧加载方式，实现磨煤机的碾磨，磨煤机的磨辊间隙、加载间隙根据运行情况不定期进行调整，运行期间磨煤机最小出力可以调整到最大出力25%以下，同时磨煤机还可实现空载启动。

中速磨煤机石子煤排放系统改造摘要：火电厂中速磨煤机运行时产生的石子煤是原煤中自身含有的低热值煤矸石，由于煤矸石的硬度远大于高热值的电煤，部分未被碾压成粉或相对密度大于设计要求的粉末，通过磨煤机底座排放口经刮板扫刷而排出，火电厂磨煤机石子煤处理方式主要有人工、水力和机械输送，实际生产现场又分为多种不同的形式。

通过对磨煤机石子煤排放方式的调研、分析，最终选用“石子煤等压排放密封收集装置”排放方式。

关键词：磨煤机石子煤排放在我国的火力发电厂中发电机组的制粉系统，大都选用系统简单的中速磨煤机，以其节省基建成本和提高运行经济性。

由于磨煤机排出的“石子煤”成分复杂，有石块、木块、硫化铁块等杂质；以往已投入运行的水力、气力及机械输送和人工清理磨煤机石子煤的排放方式都存在漏泄粉、灰、油等问题。

水力、气力、人力及机械输送排放方式不但投资大、运行维修费较高，人工清理劳动强度较大，且排放清理过程对设备运行环境污染严重。

经过多年来的市场调研和对磨煤机石子煤的排放方式、装置的分析研究，石子煤等压非提升式排放密封收集装置是中速磨煤机石子煤的最佳排放方式。

一、概况该公司机组采用中速磨煤机冷热一次风机正压直吹式制粉系统，每台炉配中速磨煤机，燃烧设计煤种时，6台运行，1台备用。

1、石子煤排放系统。

每台磨煤机设置一套排放装置由：排放口、排放管道、石子煤收集箱进口门、石子煤收集箱、石子煤收集箱出口门，石子煤收集箱运行轨道组成。

该石子煤收集箱进、出口门为DN273 PN1.6MPa 气动插板门,在现场由控制按钮启闭操作；石子煤收集箱容积约为1m3.2、石子煤排放技术条件。

移动式石子煤收集器、清堵器的箱体为8mm厚的钢板。

石子煤收集器箱体为下开口排放结构，便于专用叉车开启下盖排放内部石子煤，后部设计有箱体与车体的固定装置。

移动式石子煤收集器的圆形入料口设计在上方，入料口尺寸符合现场使用要求。

移动式石子煤收集器、清堵器入料口与气动插板出料口法兰采用硅橡胶迷宫式密封圈吻合式对接，迷宫式密封圈厚度为40mm，设备操作灵活简单，密封可靠，不需借助任何专用辅助工具。
