PKPM程序应用中应注意的几个问题随着社会经济的发展和人们物质生活水平的提高，以及城市发展的需要，现代建筑向复杂化、大型化发展。
工程设计时对结构分析计算软件的依赖性越来越强，如何保证计算模型的合理性及计算结果的可靠性，已成为结构工程师们面对的首要问题。
下面我就多年来使用中国建筑科学研究院pkpmcad工程部开发的tat,satwe计算程序时发现的部分问题谈谈自己的看法，供各位同行参考。
进行电算时，由于诸多原因，往往需要设计人花费大量的时间调整计算模型及计算参数，以解决电算结果中不合理的因素。
一、结构平面布置不合理某工程为框架—剪力墙结构，剪力墙布置在楼梯间，位于端部。
由底层内力电算结果，沿墙长度方向的弯矩值相当大（这个弯矩值是由地震力产生），造成基础面积很大。
这就是剪力墙布置不合理造成的。
不应将长片的剪力墙布置在端部；一定要布置在端部，应将剪力墙分为小段。
二、电算程序本身的缺陷如框架—剪力墙结构，我们发现虽然受荷相同，但随着层数的增加，与剪力墙相连的梁端配筋面积也越来越大，有时大得很不合理。
造成这种结果的原因是：剪力墙的刚度比柱的刚度大很多，因此剪力墙的竖向变形远远小于柱的竖向变形，这种位移差引起与剪力墙相连的梁端弯矩很大。
由于位移的累加性，越到上面越大，与剪力墙相连的梁端弯矩也越大。
因电算程序无法解决，只能采取措施来避免或减轻这一问题：（1）减小柱与剪力墙的轴压比差异，以减小柱与剪力墙的位移差。
（2）降低与剪力墙相连的梁（特别是跨度较小的梁）的刚度。
（3）进行结构布置时，尽量扩大柱与剪力墙的距离，这样使梁跨度增大，从而降低梁的刚度。
（4）采取构造及施工措施：将与剪力墙相连的梁端处理为铰支，主要是为了解决与剪力墙相连端刚度偏大的问题。
这种情况只适用于图1所示梁与剪墙的情况。
如果梁端弯矩不调整，与梁相连处的剪力墙并不能承担该集中力矩。
调整时，将梁端弯矩减小后，将跨中弯矩增大。
调整前的梁端弯矩与跨中弯矩之和应与调整后的梁端弯矩与跨中弯矩之和相等。
PKPM建模与计算常见问题解决汇总1. 虚梁的概念虚梁的定义：截面为100mmx100mm的混凝土梁，软件自动识别为虚梁。
虚梁的定义和布置方法与普通梁相同。
虚梁的作用：引导有限元分析程序划分单元和确定网络边界。
不论新旧版本软件，遇到以下情况需要布置虚梁：（1）板柱剪力墙结构、厚板转换结构、无梁楼盖结构程序进行有限元分析计算时；（2）“回”字型无梁楼板出现复连通域时，（3）应用复杂楼板有限元计算程序SLABCAD计算分析时。
2. 虚梁与刚性梁的区别：虚梁和刚性梁都是实际工程中没有的虚拟梁，都是特殊结构计算分析中需要布置的特殊梁。
但两者之间有很大差别：（1）虚梁必须定义截面为100mm×100mm的梁，刚性梁不必单独定义，选取任何已定义的梁即可。
（2）虚梁与刚性梁都需要在建模阶段人工布置，但虚梁可以由软件自动识别，刚性梁既可以由程序自动识别，也可以在特殊构件中设定。
（3）虚梁新旧版本软件都需要应用，刚性梁仅应用在旧版本软件中。
PKPM 次梁与边跨主梁相交是否需要设置铰接次梁与边跨主梁相交是否需要设置铰接一般讲混凝土梁之间都是刚接，没有严格意义上的铰接。
如果设置为铰接，在构造上应采取相应措施。
如铰接梁定义太多，会导致内力重分布，使内力分配不合理因素加大，计算结果也可能不合理。
次梁与主梁相交，根据次梁输入形式连接方式：●按次梁输入的次梁，程序默认其与主梁铰接。
●按主梁输入的次梁，程序默认其与主梁刚接。
一般不必修改，除非计算的内力和配筋明显不符合实际情况，可以在SATWE特殊构件定义时将其改为铰接。
活荷载按楼层折减系数注意事项：（1）《荷载规范》4.1.2条规定了两类活荷载折减系数：●按从属面积对楼面活荷载的折减系数，JCCAD软件可以读取上部结构按楼面折减后的活荷载。
●按楼层的活荷载折减系数，JCCAD软件不能读取上部结构按楼层折减的活荷载，仅读取取内力标准值自行进行组合，因此基础设计须重新输入活荷载按楼层的折减系数。
（整理）PKPM常见问题.建筑模型输入及工程量计算常见问题1. 如果有同一工程的建筑APM建模和结构PMCAD建模数据，可以利用（工程拼装）命令使结构模型与建筑模型的合并。
2. 现程序中的阳台只能统计出投影面积，其他工程量都不能解决，如何变通处理？答：阳台栏板按“墙”输入形成房间后，就可以统计出阳台的装饰工程量；再用“修改定额”，将“墙”的定额修改为“栏板”的定额。
3. 如果模型中有的房间不计算建筑面积，程序怎么处理？答：利用“房间编辑”中“房间特征“命令，定义房间的计算面积系数为0后，布置在不需计算建筑面积的房间内，程序在计算建筑面积时就不会统计了。
4. 现程序中双层梁怎么处理？答：在建筑模型中可以输入梁和层间梁，来处理双层梁。
5. 程序在进入平整场地时，有时会出现模型不见只显示平整场地的轮廓线的情况，遇到这种情况怎么处理？答：重新进入建筑模型中点“形成网点”命令即可。
6、外立面在计算室外地坪的装修工程量时，怎么解决？答：（1）在“改层信息”中，输入室外地坪标高，这部分工程量会自动并入第一层的工程量中。
（2）立面选择完毕后，用“辅助网格”绘出室外地坪这部分的区域，录入做法后可统计工程量。
7、建模的本层检查中，能检查出模型的哪些问题，还有哪些隐藏的问题检查不出来？根据经验模型还会出现哪些问题？答：目前检查如下情况：是否有180度圆弧（由于程序生成房间时圆弧边被简化成圆弧两端的直线边，如果180度的弧墙中间没有节点打断，则半个圆的面积将丢失。
如果还有通过其圆心的另一段墙，则该圆弧与直线墙连接生成的房间会由于面积为零而发生错误）检查在两个距离比较小的节点间（最大检查距离为1000mm）没有布置梁或墙的状况。
当平面上节点的布置较乱（在结构数据和装修、填充墙等同时布置时常出现），可能出现相距较近的节点网格上梁或墙的遗漏布置，特别是在柱截面范围内有多于一个节点的情况时常出现这种遗漏布置，这种情况由于柱的掩盖常不能被发现。
PKPM工程造价软件常见问题及解决方法一、建筑模型部分（一）选择定额1、客户拷贝工程文件夹到其他电脑上经常会丢失自定义定额和做法，这是为什么？如果不想丢失，都有哪些方法？需描述具体的操作步骤。
*这是因为客户在将工程文件夹拷贝到其他电脑再次打开时，程序会提示是否删除旧数据，客户如果选择“是”，那么原先定义的定额和做法都将被覆盖，如果不想丢失，可以点击“否”，或者建议客户在开始新建一个工程选择算量规则的时候使用“定额库复制到当前目录功能”。
该功能的具体操作如下：2、客户经常会将默认的计算规则进行相应的调整，如何恢复默认的计算规则，且使用该功能时需要注意哪些问题？*可以使用选择定额对话框中的“恢复默认值”，在使用该功能时，需要注意的有两点：第一，恢复默认计算规则实际是在第一次使用该功能时，复制一个当前设置的算量规则作为默认规则库，这样就必须保证第一次使用时设置的算量规则符合用户的科技实力打造品牌魅力要求；该步骤应由技术人员完成；第二，因为当地定额规定的算量规则有可能与有些客户要求的规则不一致，所以技术人员必须先完成该部分用户的计算规则设置，接着完成默认库的建立，最后交予用户使用，这样才能避免由用户自己完成该操作出现的错误问题。
3、如果要用别的地区的算量规则怎么办？*标准操作是在当地市场部取得后拷贝到预算软件里的算量规则文件夹下，有利于用户的查找和更换。
4、重装程序后打开工程提示定额库不存在是什么原因？*定额库的路径发生了变化，重新选择定额的路径即可，选择后提示是否删除旧数据，需要选择“否”。
（二）轴线输入1、在正交轴网里，选择了“输轴号”，但是画出来之后没有轴线？*点击“轴线显示”即可2、轴网是否能自动标号？答在建立轴网时在“输轴号”框中打勾，同时把起始轴号信息给上就可以了。
科技实力打造品牌魅力3、带角度的斜线怎么输入？*用两点直线命令，在命令行输入长度（mm）< 角度4、椭圆怎么输入？*选中椭圆命令选好圆心，在命令行输入长半轴短半轴旋转角精度。
1、钢梁拼接处用内力设计一般就能满足设计要求，为什么还要采用等强设计？答：从概念上讲，拼接位置是构件的连续位置，如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱，该位置成为薄弱部位，在强风强震，及其他偶然情况下都很可能率先破坏，造成连续倒塌等安全隐患，所以该位置按等强设计是十分必要的。
这里说的概念设计是从抵抗不利情况出发的，我们在设计时考虑的地震作用一般为多遇地震作用，也就是小震情况，而我们要通过概念设计以及相关构造保证在设防地震（中震）以及罕遇地震作用甚至是极罕遇地震下的结构安全，此时结构中很多构件出现塑性，在此情况，如果拼接节点是先于构件破坏的，那么整个结构成为机构，后果不堪设想。
从规范角度来说，抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算，足见节点的重要性。
2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时，可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时，就可以不考虑其最不利布置？答：首先在考虑此条时应根据具体情况而定，规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载” 同时此条表述与旧版规程类似。
首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的，刚架构件一般包括刚架梁、柱构件，对于檩条、墙梁等围护构件的计算新版规范没有单独提出，旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。
活载不利布置是一般活荷载的一种属性，即可变荷载存在加载位置的随机性，例如楼面或楼面各个房间在不同时间呈现不同的人员分布，屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化，对于雪的融化及再次冻结都会产生影响，所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。
规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况，对于雪荷载等其他活荷载类型还要根据具体情况而定。

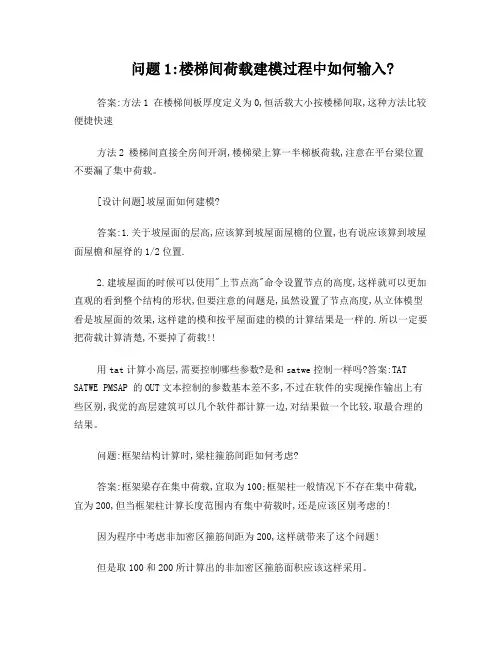

问题1:楼梯间荷载建模过程中如何输入?答案:方法1 在楼梯间板厚度定义为0,恒活载大小按楼梯间取,这种方法比较便捷快速方法2 楼梯间直接全房间开洞,楼梯梁上算一半梯板荷载,注意在平台梁位置不要漏了集中荷载。
[设计问题]坡屋面如何建模?答案:1.关于坡屋面的层高,应该算到坡屋面屋檐的位置,也有说应该算到坡屋面屋檐和屋脊的1/2位置.2.建坡屋面的时候可以使用"上节点高"命令设置节点的高度,这样就可以更加直观的看到整个结构的形状,但要注意的问题是,虽然设置了节点高度,从立体模型看是坡屋面的效果,这样建的模和按平屋面建的模的计算结果是一样的.所以一定要把荷载计算清楚,不要掉了荷载!!用tat计算小高层,需要控制哪些参数?是和satwe控制一样吗?答案:TAT SATWE PMSAP 的OUT文本控制的参数基本差不多,不过在软件的实现操作输出上有些区别,我觉的高层建筑可以几个软件都计算一边,对结果做一个比较,取最合理的结果。
问题:框架结构计算时,梁柱箍筋间距如何考虑?答案:框架梁存在集中荷载,宜取为100;框架柱一般情况下不存在集中荷载,宜为200,但当框架柱计算长度范围内有集中荷载时,还是应该区别考虑的!因为程序中考虑非加密区箍筋间距为200,这样就带来了这个问题!但是取100和200所计算出的非加密区箍筋面积应该这样采用。
问题:独立基础变阶要演算抗剪,配筋按照抗弯计算,但是配筋有没有最小配筋率的问题??答案:我觉得既然是抗弯构建,应该满足最小配筋率的问题,否则配筋没有意思(我自己认为的答案,资料上没有找到,请高手点拨)问题3:长宽比大于2小于3的板宜按双向板计算,请问怎么计算,查表没有系数,我是说的手算,高手赐教,我等待回答问题4: 如何确定柱截面,梁截面和楼板厚度回答: 梁截面估算:梁高与跨度的关系主梁一般取为跨度的1/8~1/12 次梁一般取为跨度的1/12~1/15 悬挑梁一般取为悬臂长的1/6 梁宽主梁200,250,300…… 次梁200…… 跨度较小的厨房和厕所可以取到120,150……楼板厚度估算:单向板:短边的1/35 双向板:短边的1/40 悬臂板:悬臂长的1/10 同时要遵守混凝土规范10.1.1中对板的最小厚度规定一般的估柱截面的方法: A=(受荷面积*层数*12~15)/(fc*轴压比)轴压比一般取0.8(框架) 0.5(异框) f c--------柱混凝土抗压强度设计值 A--------柱的截面面积用tat计算小高层,需要控制哪些参数?是和satwe控制一样吗?求答案中...(1)、TAT--它是一个空间杆件程序,对柱、墙、梁都是采用杆件模型来模拟的,特殊的就是剪力墙是采用薄壁柱原理来计算的,在它的单元刚度矩阵中多了一个翘曲自由度θ’,相应的力矩多了双力矩。
PKPM建模常见问题及处理建议PKPM建模常见问题及处理建议分享转载复制地址日志地址:基本概念要求：1．构件定位柱：柱以节点定位，不考虑大小；梁墙定位：梁墙以网格线，不考虑大小。
2．节点距离对于复杂结构建模，进入PMCAD第一件事，将节点距离调整为150。
3．不要有独立悬挑构件。
4．偏心剪力墙尽量不偏心。
5．模型尽量简化。
一、长肢柱（或短肢墙）的输入. 长宽比大于3时，柱、墙力学模型差异较小（内力、位移比较接近）.柱输入时，梁的跨度较实际大 * 节点距离. 配筋时，墙未考虑平面外弯矩 * 模型简化. 配筋时，墙未考虑平面处弯矩建议：1、长宽比小于3时，按柱输入；2、平面外受力较大时，尽量按柱输入；3、长宽比大于5时，按墙输入。
4、长宽比在3～5时，可根椐实际情况灵活掌握。
二、连梁（洞口）普通梁的输入. 跨高比2—4梁受力差异较小建议：跨高比小于2，应按洞口输入；大于5，按梁输入。
三、一根转换梁上两道剪力墙建议：将梁分成二根，梁间加刚梁连接。
四、偏心问题原则：剪力墙尽量不偏心1、柱可以任意偏心输入，程序自动以柱形心为坐标点（结果无影响）2、梁偏心超出柱范围时，应加网络线直接输入。
程序不允许梁偏心过相邻节点，结果有影响。
3、梁上墙偏心：梁柱扭弯未能考虑；应处理：加钢臂。
五、圆弧梁处理* PMCAD处理楼面荷载时，由两点直线代替圆弧，荷载将减少；* 处理: 在圆弧上多加上几个节点。
六、斜坡输入* 用上节点高 * 荷载按投影计算* 输斜梁 * 风荷载未考虑斜坡部分* 输斜柱七、主、次梁输入问题区别：次梁不参与整体计算建议：在容量许可情况下，所有梁在交互输入中输入，即均按主梁输入。
八、基础梁输入问题（非地基梁）基础梁可以作为一层，在上部结构中输入。
* 地下室层数应为1九、不等高基础* 分层输入* 输入地下室层十、楼面洞口输入1、PMCAD次梁楼板中开洞，自动扣洞口荷载。
2、将板厚设为0，板上荷载不扣。
十一、错层（跃层）输入* 增加层数* 注意柱计算长度* 注意节点水平位移十二、多塔输入.按层输入 . SATWE分塔.SATWE调各塔参数（层高，强度等）.分塔原则：主要考虑风荷载、输出格式* 其他计算结果不变分塔时，不能将一个构件同时分给两个塔十三、连体输入.按层输入 . SATWE分塔 .SATWE调整 .PMAP整体计算连接部分薄弱时应为弹性板，对称结构连接受力简单，复杂时受力较大。
1、地下室梁太多，超出PMCAD处理能力，怎么解决？答：PMCAD中杆件数量。
如某一标准层超过8000根梁，此时可能无法布置上新的梁。
可将两端支撑在主框梁上的梁使用“次梁布置”命令，次梁的内力计算在SATWE的第三项“PM次梁内力与配筋计算”中完成。
往往超限的都是地下室结构，也可分为两部分分别计算。
2、SATWE中可否查看屈服强度系数？答：7度及以上规则矩形柱子的框架结构，可自动按规范的简化弹塑性算法，求大震下的楼层弹塑性位移角。
结果在SATWE结果文本文件第8项薄弱层验算结果SAT-K.OUT中查看。
3、SATWE中“地震信息”参数可设置斜交抗侧力附加地震数，设置后对楼层刚度比有无影响？答：无影响。
目前程序增加该角度的单独构件地震力计算，并参与内力组合及配筋，对其他计算无影响。
4、JCCAD中桩筏有限元计算“荷载选择”参数中有时出现“直接计算”，是什么意思？答：是因为用户在基础人机交互输入中，定义了附加线荷载或点荷载，“直接计算”就是程序只使用该荷载进行筏板计算，而不读取上部的SATWE等荷载。
5、使用10年新SATWE计算，同一标准层对应的多个自然层，层高一样，但计算后WMASS.out中各层偏心率略有差别，什么原因？答：是因为各层剪力墙网格划分不一致导致的。
虽然为同一标准层，新SATWE 对各层网格划分可能略有差别。
6、基础CAD人机交互输入中显示的红色轴网，标高始终对应PMCAD中楼层组装的0.000。
输入基础标高时，要注意与上部楼层组装标高保持对应。
如PMCAD中有2层地下室，—2层楼层组装底标高为—6m，此时如筏板厚1m，则基础中应输入筏板底标高—7m。
另外，如基础程序中输入地下水位标高—0.5m，则表示地下水位最高处距离0.000还有半米的距离。
7、PMCAD中“画结构平面图”楼板计算，板的同一板边（如上边），设置了固定和铰接两种不同边界，则无法计算挠度，如何处理？答：目前以下四种板无法计算挠度：1、非矩形板 2、矩形板，但某边界上边界条件不唯一3、选用塑性算法4、有人防荷载板；第一种非矩形板可近似按矩形板计算挠度，方法是将楼板计算参数中“近似按矩形计算时面积相对误差”改大，默认为0.15。
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。
PKPM系列软件常见问题解答一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时（如图1），在柱内两节点处加刚性梁（200×300）以封闭房间，传递荷载（如图2）。
图1 图29，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
（分别如图3、图4）图3 图410，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁（如图5）11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。
【常见问题】PKPM结构软件——8月常见问题与解答一、PMCAD1. 板的施工图中出现了100000，感觉不对，哪里计算出现问题了?【PKPMV3.1.1】答：100000表示超筋的意思，一般情况下是由于板荷载过大，板厚较小导致。
2. PKPM剪力墙模型，墙上洞口建模按照洞口或梁输入，计算有什么区别吗？【PKPM V2.1】答：按照洞口输入程序按照壳单元处理，普通框架梁按照杆单元处理，两者计算的周期位移及构件的内力都会有所区别。
3. 为什么梁上铁的架立筋与我的主筋相同呢，均为25的钢筋？而有的是12的钢筋【PKPM V2.2】答：程序在根据梁宽选择箍筋的时候，如果出现4肢箍，则上铁至少需要四根纵筋，我们现在根据用户的提议，做了如下的规则：若上铁配2根纵筋，另需2根架立筋，2根架立筋采用12的一级钢；若上铁已配3根纵筋，另需1根架立筋，则这一根架立筋同已配的纵筋。
4. 电脑卡住了，程序也意外中断了，刚刚的数据全没了，怎么才能找回呢？【PKPM V2.2】答：在左上角PKPM位置处有个下拉菜单，点开里面有个恢复数据；建议设置程序自动保存的时间间隔，可以设置为5分钟；在工具中，有定时存盘菜单，按照命令行提示，输入保存时间间隔即可。
5. 混凝土框架屋面有大的挑板，请问必须加虚梁才能把挑板上的恒活荷载传到相邻框架梁上吗【PKPM系列】答：悬挑板可以直接传递恒活荷载，但传递不了竖向荷载产生的扭矩，要自己在梁上布置。
6. 支座负筋计算得出需要配6根钢筋，施工图给出的配筋方法是：两排：1/5？为什么上排竟然配一根钢筋？【PKPM V2.2】答：程序的处理方式是：需要配两排的，先配下面一排开始，是按照所能容纳的钢筋最大根数，多余的才放到上排，所以会出现上面的问题；但是实际施工中，至少保证每排两根钢筋，程序后续会做修改。
7. 按次梁的方式输入次梁，导荷方式是不是按照实际情况考虑？【PKPM V2.2】答：是的，按实际情况考虑。
PKPM常见问题回答追风星月摘录自PKPM官方论坛，并整理1. PMCAD 轴线输入中新增“梁板交点”，主要用于什么情况？如何操作？这是程序计算梁与板的交点，如果有交点，会将结果输出在提示区，一般不需要用户操作。
2. PMCAD 楼层组装中有“设支座”、“设非支座”、“清除设置”这3个功能，分别用于什么情况呢？设“设非支座”和“清除设置”2个有什么区别？当点击“设支座”中“支座标高”是用于什么，是否等同于柱底标高的设置，其能否传给JCCAD？是否用于坡地建筑柱底标高不一样的情况，如果是，那么又和直接设置柱底标高有何区别？ 2.“设支座”由用户指定结点上的支座，黄色三角“设非支座”即删除单个支座信息“清除设置”删除全部支座信息“支座标高”会修改该结点上的所有柱、墙标高，而不改变结点标高所有标高信息会传给基础模块3. 新抗规对计算位移比并未提及采用强制采用刚性楼板假定，现在新版中“对所有楼层采用刚性楼板假定”这条什么时候勾选，什么时候不勾选？错层情况下，“对所有楼层采用刚性楼板假定”要不要选？通常情况下，我们仍然建议采用刚性楼板假定，来考察楼层的整体扭转情况，弹性楼板计算可能不能反映整体指标，如果计算局部位移比可以选择弹性楼板计算。
错层与否更刚性楼板假定不矛盾，因为我们目前的强制是有条件的，即只假定楼板平面内结点，上下高差限制为200mm。
4. SATWE参数设置中“规定水平力确定方式”中，有2种，分别为“楼层剪力差方法（规范方法）”和节点振型CQC组合方法。
什么情况下宜采用“节点地震作用CQC组合方法”确定所谓的“规定水平力”？此“规定水平力”与规范楼层剪力差方法有多大差异？对于具有较清楚楼层定义的一定是采用规范方法，对于楼层定义不是很清楚的建议采用规范方法，对于基本上没有楼层概念的结构，由于楼层剪力差没有办法计算，可以采用第二种方法。
两种方法的设计思想是适用于不同的情况，不好对比其差异情况。
5. 位移输出文件中有2套方法输出的位移指标，如何查看结果？是否位移比在规定水平力下查看，层间位移角在老方法中查看? 规定水平力的位移只需要看位移比，其它规定水平力下位移供一般参考，除了位移比以外的其它位移均需采用CQC下的位移结果。
