1.0.2（0.25）Qo调整：这条是针对框架-剪力墙结构，主要要注意以下几点：对于框架柱数量从下到上基本不变的规则建筑，Qo（V o-规范表示）取得是“地震作用标准值的结构底部总剪力”。

对于框架柱数量从下至上分段有规律的变化的结构，Qo（V o-规范表示）取得是“每段最下一层的地震作用标准值的总剪力”对复杂结构框架的调整应专门研究框架剪力的调整方法。

框架剪力的调整必须满足规范规定的楼层“最小地震剪力系数（剪重比）”的前提下进行。

在设计过程中根据“计算结果”来确定调整层数。

2.梁扭转折减系数：可填0～1之间的数，；一般工程取0.4注意：（1）没有楼板时，不折减：取1（2）有弧梁时，弧梁不折减：取13.梁刚度放大系数：可按规范值填，一般在1～2之间；注意：（1）梁刚度放大是主要考虑现浇楼板对梁的作用，楼板和梁共同按照T 型截面梁工作，而计算时梁截面取矩形，因此可以考虑梁刚度放大，一般中梁放大1~2，边梁放大1~1.5。

当结构没有楼板时，该数值为1。

（2）预制板结构，板柱体系的等代梁结构该系数不能放大，该系数对连梁不起作用4.顶塔楼内力放大系数：可填大于等于1之数5.梁端负弯矩调幅系数：可填0.7～1之间的数，一般工程取0.85。

6.梁弯矩放大系数：如作梁活荷载不利布置，该系数应填1，否则可填大于等于1之数；注意：该系数主要用于没有考虑活荷载不利分布的结构，因活荷载的影响较大，为了弥补梁弯距偏小而设的放大系数，一般工程取1.2。

钢梁不调整；7.连梁刚度折减系数：可填0.55～1之间的数，一般工程取0.7；注意：连梁主要指梁段与剪力墙相连的梁。

8.温度应力折减系数：一般工程取0.75或更低，。

《混凝土结构设计规范》的5.3.6条只是提出了原则性的要求。

9.转换层所在层号：按照实际工程填写。

10.后面的选项隐含值由规范要求来算出，如确有经验也可自行调。

问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？答：不会，在A菜单修改完存盘退出后，应执行一遍1，2菜单内容，并且进行“输入次梁楼板”菜单应选第二项进入。

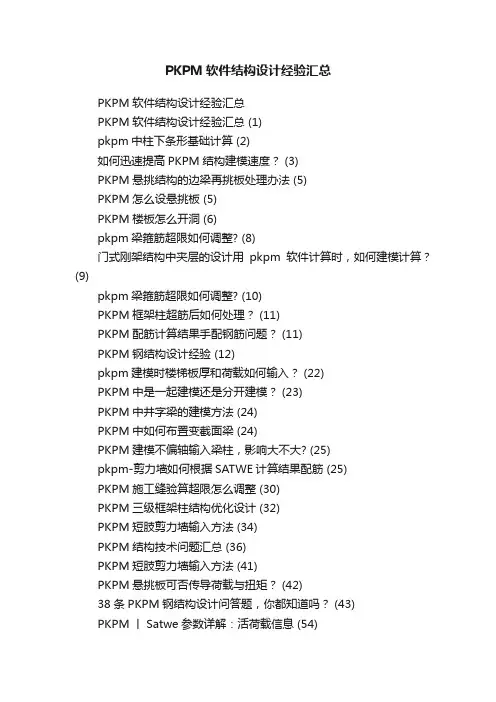

PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (5)PKPM怎么设悬挑板 (5)PKPM楼板怎么开洞 (6)pkpm梁箍筋超限如何调整? (8)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(9)pkpm梁箍筋超限如何调整? (10)PKPM框架柱超筋后如何处理？ (11)PKPM配筋计算结果手配钢筋问题？ (11)PKPM钢结构设计经验 (12)pkpm建模时楼梯板厚和荷载如何输入？ (22)PKPM中是一起建模还是分开建模？ (23)PKPM中井字梁的建模方法 (24)PKPM中如何布置变截面梁 (24)PKPM建模不偏轴输入梁柱，影响大不大? (25)pkpm-剪力墙如何根据SATWE计算结果配筋 (25)PKPM施工缝验算超限怎么调整 (30)PKPM三级框架柱结构优化设计 (32)PKPM短肢剪力墙输入方法 (34)PKPM结构技术问题汇总 (36)PKPM短肢剪力墙输入方法 (41)PKPM悬挑板可否传导荷载与扭矩？ (42)38条PKPM钢结构设计问答题，你都知道吗？ (43)PKPM丨Satwe参数详解：活荷载信息 (54)PKPM丨Satwe参数详解：风荷载信息 (57)PKPM丨Satwe参数详解：地震信息 (60)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。

步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。

PKPM复杂结构建模技巧及常见问题2008-05-18 16:34:51 来源: 作者: 【大中小】评论：0 条1 计算模型应满足条件1.1 基本反映原结构的受力特征和传力关系;1.2 基本符合原结构的边界条件;1.3 基本符合分析程序采用的计算假定条件。

2 框支墙输入模型框支墙偏心处理方法：（见图）梁轴2.1在框支层按框支墙位置加建辅助轴线；2.2在墙支两端点垂直框支梁轴线设相对刚度较大的辅助短梁，力求正确反映墙与梁间的偏心传力关系。

3 大截面柱梁输入模型3.1注意梁一定要直接或间接与柱定位节点相连;下图梁只穿过柱截面,荷载没传至柱.大截面异形柱输入:分解为矩形柱+剪力墙输入4 楼板计算模型4.1 各种楼板模型及其适用情况楼板模型刚度设定适用情况弹性板6 面内面外均按实际刚度. 板-柱,板-柱墙结构楼板弹性板3 面内无限刚,面外按实际刚度. 厚板转换层楼板弹性膜面内按实际刚度,面外刚度为0. 一般梁板楼面楼板刚性板面内无限刚,面外刚度为0 位移及刚度控制计算4.2下述情况宜用弹性膜楼板模型(结果供强度设计用)4.2.1 楼板开大洞或回形、凹形、弧形、长条形平面和楼板平面不规则—刚性楼板假定不成立4.2.2 转换层、裙房屋面层、嵌固层楼板—竖向刚度突变层；4.2.3 两结构单元间只有簿弱的水平构件联结时—水平刚度突变部位；4.2.4 需作楼板局部变形验算楼板.4.2.5复杂结构有关层面:连体结构的连结体及连结体两端上下各两层;错层结构咬合部位两侧的楼板。

5 地下室的输入模型5.1 地下室边墙宜按开低洞联肢墙或墙柱加深梁输入,不宜按连续剪力墙输入;否则易造成内力分配失真.5.2 嵌固层设定[9]5.2.1 地下室顶板作为嵌固端条件1) 地下室顶板与室外地坪高差不超过3级台阶;2) 地下室顶板为梁板结构(不是无梁楼盖),且满足《抗规》第6.1.14条关于地下室梁柱受弯承载力要求;3) 地下室侧壁有良好侧限,且地下室侧壁离塔楼边不超过3倍地下负一层层高.5.2.2 无地下室时嵌固端设定1) 当基础面纵横方向设置刚度较大基础梁时,以基础面为嵌固端;2) 当基础面离地面有一定距离时,若地面处设置刚性地面时,嵌固端设在刚性地面.5.2.3有地下室时嵌固端设定1) 单层地下室,宜取基础面作嵌固端,可避开规范对”地下负一层的抗震等级与部结构一致”及”嵌固层楼板厚度不小于160”的要求,可能反而经济合理;2) 当地下一层为抗爆级别较高的防空地下室时,顶板较厚,可取顶板为嵌固层;3) 塔楼与地下室顶板投影面积比<<1时,地下室侧限离塔楼远, 地下室顶板不能有效嵌固,回填土对地下室约束刚度比宜≤2.5.3 基础埋深不在同一标高时处理方法5.3.1 利用程序处理基础不等高功能；5.3.2 将基础高的柱的截面加大延至低基础面,模拟成等高基础面。

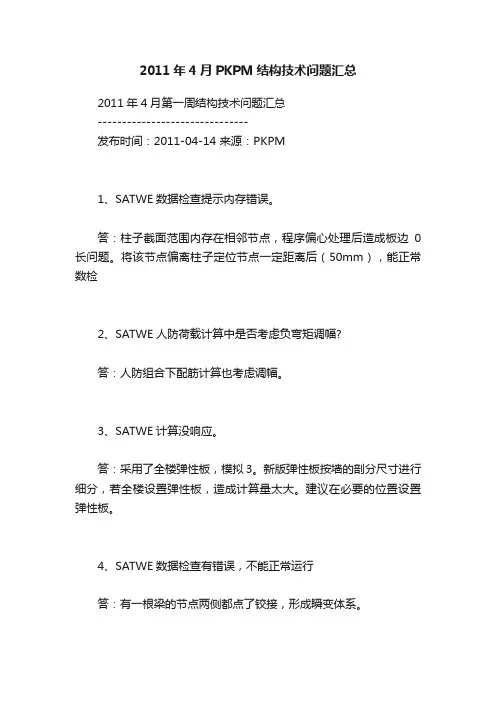

2011年4月PKPM结构技术问题汇总2011年4月第一周结构技术问题汇总-------------------------------发布时间：2011-04-14 来源：PKPM1、SATWE数据检查提示内存错误。

答：柱子截面范围内存在相邻节点，程序偏心处理后造成板边0长问题。

将该节点偏离柱子定位节点一定距离后（50mm），能正常数检2、SATWE人防荷载计算中是否考虑负弯矩调幅?答：人防组合下配筋计算也考虑调幅。

3、SATWE计算没响应。

答：采用了全楼弹性板，模拟3。

新版弹性板按墙的剖分尺寸进行细分，若全楼设置弹性板，造成计算量太大。

建议在必要的位置设置弹性板。

4、SATWE数据检查有错误，不能正常运行答：有一根梁的节点两侧都点了铰接，形成瞬变体系。

5、SATWE能否查看结构的底部总剪力设计值（各工况组合下的）？答：SATWE只提供风荷载和地震荷载下结构的底部总剪力，若想看组合值，需自己手动组合。

6、PMSAP计算转换层后，该层部分框支柱及墙的位置与PMCAD中比较发生了明显的移动，如何处理？答：可以在“显示开关”菜单把“显示合并柱配筋”的勾去掉，显示就正常，计算结果是正确的。

主要是转换层平面布置复杂，经常出现柱子和剪力墙相交的情况。

7、SATWE参数“强制勾选刚性楼板假定保留面外刚度”，未定义弹性板时是否起作用？答：该参数只在定义弹性板时起作用。

即用户初始建模，程序默认的为刚性板，如未定义弹性板，即使勾选强制刚性楼板假定，楼板也没有面外刚度。

8、中梁刚度放大系数对钢梁是否起作用？答：程序处理与混凝土梁一样，如布置了楼板，一般为组合楼板，则也会对该钢梁进行相应的刚度放大。

9、基础CAD中，弹性地基梁基础计算配筋时是否按真实T形截面考虑？答：抗弯、抗剪计算都按照T型计算。

10、某工程地下室做无梁筏板，用桩筏板有限元菜单计算，但好像有没有选择水浮力的计算结果都差不多。

答：当筏板计算模式选择“弹性地基梁板算法”，各单元基床系数为同一数值时，此时水浮力只对结构产生向上的平动，对筏板配筋无影响，对土反力有影响。

PKPM在结构设计中的经验总结PKPM（Peking University Prestressed Concrete Structure Analysis and Design Program）是由北京大学首都和周边地区的统一材料力学研究所开发的计算机程序，用于预应力混凝土结构的分析和设计。

在结构设计中，PKPM是一种常用的工具，其在经验累积和实践中积累了丰富的经验。

以下是PKPM在结构设计中的一些经验总结：1.结构模型的建立：在进行结构分析之前，需要将结构建模，并进行节点和单元的划分。

在建立结构模型时，应该考虑结构的几何特征、荷载情况和支座约束等因素。

准确的结构模型是进行结构分析和设计的基础。

2.荷载分析：在进行结构设计之前，需要对结构施加荷载进行分析。

荷载分析是确定结构所受荷载的类型、大小和作用位置的过程。

在进行荷载分析时，应该考虑静荷载和动荷载，并根据设计要求和规范进行合理的假设。

3.材料性能的选择：在进行结构设计时，需要选择适当的材料，包括混凝土、钢筋和预应力钢筋等。

选择合适的材料能够有效地提高结构的承载性能和使用寿命。

4.结构的稳定性分析：在进行结构设计时，需要考虑结构的稳定性。

对于大跨度的结构，尤其需要进行稳定性分析，以确保结构在受到荷载作用时不会发生整体失稳或局部失稳。

5.预应力计算：在进行预应力混凝土结构设计时，需要进行预应力计算。

预应力计算是确定预应力的大小、方向和作用位置的过程。

通过合理地设置预应力，可以提高结构的受力性能和抗震性能。

6.设计参数的选择：在进行结构设计时，需要选择适当的设计参数，包括截面尺寸、受力钢筋的布置和预应力的设计值等。

合理地选择设计参数可以确保结构的强度和稳定性。

7.节点和连接的设计：在进行结构设计时，需要对节点和连接进行合理设计。

节点和连接的设计是确保结构各部分之间协调和传力良好的关键。

合理的节点和连接设计可以提高结构的整体性能和可靠性。

8.结构监测和强度验收：在结构建成后，需要进行结构监测和强度验收。

PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。

对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。

二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。

三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。

四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。

对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。

五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。

25个PKPM结构技术问答1、在pmcad模型显示中，楼板开洞处显示为一片白色，无法消退。

不知道是什么缘由，如何能解决这个问题。

从模型上看，荷载、尺寸等都没有问题，就是洞口显示的问题。

答：在PMCAD中点击上部标题栏"状态设置'"点网设置'"显示设置' 将"显示填充'的勾去掉。

2、筏板及桩筏这样的整体基础时，JCCAD程序未考虑柱、墙的基底剪力。

3、基础CAD新增功能平面荷载替换SATWE空间荷载？答：主要用于框剪结构设计基础，类似于模拟施工2的作用，使用后剪力墙轴力可能变小，柱子轴力变大，但基底总轴力不变化。

4、混凝土结构鉴定加固-结构类型选择" A类'与"全国'梁配筋不一样，A类大。

由于A类考虑了承载力抗震调整系数的折减系数0.85，正常的A类配筋应当小一些，为什么比全国大？答：假如是非地震组合掌握，A类按89规范荷载组合公式，其组合系数与01全国规范不同，且设计内力可能要大于01规范，此时由于是非地震，又不考虑其承载力抗震调整系数的折减系数，所以可能消失A类计算梁配筋大于全国的状况。

5、多塔结构，切开按单塔计算时，是否仍旧能够设置遮挡面，考虑风力的折减，让受力接近实际状况？答：能够考虑。

6、TCAD程序绘直线，按F4角度捕拿后只能绘制水平直线，为什么？答：按F9，将弹出的"角度捕拿'菜单中的角度改为常用角度即可。

消失该情况可能是使用新TCAD程序打开了较老的T图，当时角度捕拿未做入程序。

7、SATWE参数定义，自定义荷载组合系数中风荷载没有0.2，只有0.6，是否需要在自定义组合系数中添加0.2的组合，再进行计算？答：不需要。

假如勾选了"按高规或高钢规设计'，则SATWE计算后自动考虑地震组合时，风为0.2的组合值系数，可从WPJ1.OUT中查看荷载组合系数表，0.28的系数就是风与地震同时参与组合时的风工况系数，为0.21.4=0.28。

1、软件考虑中震弹性算法，和一般抗震计算用中震的地震影响系数然后将构件的抗震等级改为非抗震来估算，二者计算为何不同？答：后者计算时勾选了按高规构件设计，此事风荷载地震作用同时组合；考虑中震弹性时不考虑此组合，且按不抗震计算没有考虑材料系数γe。

2、确定桩数的时候采用哪种荷载组合？答：对于承台下桩数，计算桩数时一般用全部标准组合计算；对于筏板下桩数，一般可选用恒+活标准组合计算。

3、鉴定加固模块里面柱计算结果的构件信息输出的两个受剪承载力CS_XF、CM_XF 分别指的是什么？答：CS_XF指的是X向斜截面受剪承载力，CM_XF指的是“强剪弱弯”控制的受剪承载力，在求楼层抗剪承载力时取两者的小者。

4、人防荷载起主控作用时，HPB300级钢筋的材料强度综合调整系数取多少，最新的人防规范没有出来，程序是如何考虑该调整系数值的？答：目前程序将该材料强度综合调整系数取为1.5。

5、当楼层有很多弹性节点时，且需要输入风洞试验的结果，如何快速修改风荷载值，不是一个一个去改弹性节点风荷载的结果？答：可以将模型先勾选上“对所有楼层强制采用刚性楼板假定”，修改总的风荷载的结果，数据检查后再将“对所有楼层强制采用刚性楼板假定”选型取消，进行数检选取保留人工修改的风荷载。

6、梁板式基础在分析梁结果时，采用弹性地基梁板菜单与桩筏筏板有限元计算差别比较大？答：比较时注意一下几点：a、两种计算方式的原理不一样，它们的计算结果不会完全相同，但内力变化趋势会是一致的。

弹性地基梁板菜单，采用梁元法分析，先用等效交叉梁系替代带肋筏板，然后对等效交叉梁系按弹性地基梁方法求解内力，肋梁的内力取交叉梁系的内力；桩筏筏板有限元计算则采用与板相同中厚板单元分析。

b、基本注意参数设置是否一致。

c、一般来说对于梁板结构两种计算方法都可使用，当板厚与肋梁高度比大于0.5或柱网不规则时，优先采用板元法计算。

7、为什么slabcad中选取不同的工况配筋都不变呢？答：选不同的工况对最后的配筋结果没影响，配筋都是根据最后的组合设计弯矩来计算，单工况不计算配筋；不同工况的内力可以查看。

PKPM技术问答精选摘要:1.找不到设缝连梁的建模和连梁设置的地方答：SATWE→接PM 生成SATWE数据→补充输入及SATWE数据生成→特殊构件补充定义→特殊梁→单缝连梁。

2.钢框架建模时地梁和短柱部分可以另建一个标准层计算吗？答：可以分开建模并计算，当然混凝土短柱参与和不...1.找不到设缝连梁的建模和连梁设置的地方答：SATWE→接PM生成SATWE数据→补充输入及SATWE数据生成→特殊构件补充定义→特殊梁→单缝连梁。

2.钢框架建模时地梁和短柱部分可以另建一个标准层计算吗？答：可以分开建模并计算，当然混凝土短柱参与和不参与计算的结果肯定是不一样的。

如果基础拉梁参与结构整体计算，我们考察的主要是基础拉梁的配筋。

3.数据检查时出现梁上加有非适当约束？答：可能是由于支座设置有问题，可以在每层中使用清除支座，然后重新退出PM，数检计算应该就没问题了。

4.钢结构建模参数设置里没有质量等级选项？答：程序默认为B，计算的时候都是构件应力计算，板件的强度等级与ABCD等级无关，只与钢材牌号有关，质量等级要求只是对于适应场合的应用问题。

5.关于打断后构件的信息？记得PKPM说新的版本打断构件后，构件的荷载以及其他信息不会像以前丢失，以前用的也的确是这样。

但今天用了一下，发现又回到以前了答：直接加直线打断没有问题，但是镜像过去的直线与原构件打断后会出问题。

已经改善，下次的补丁会加入此改进。

6.PMCAD柱好像只能修改底标高答：柱顶的标高一般是随节点的标高，也就是说你建的标准层上的节点都是与层高度一致的。

如果是比层高低或高的话，网格生成里面有上节点高命令，一般是用此命令来调整上节点高属性。

7.钢结构三维模型输入中有无跟PMCAD一样增加快捷菜单？答：应该是指右侧的竖向工具条吧。

您的建议很实用，我们下一版本会在程序中加上。

8.一个关于屋面支撑输入的问题？结构是混凝土柱子钢屋面梁，屋面水平支撑，是应该按梁输入呢还是按斜撑输入，两个输入后算的结果对于柱子的配筋和位移不一样，感觉按斜撑输入对柱子没影响，不知道为什么。

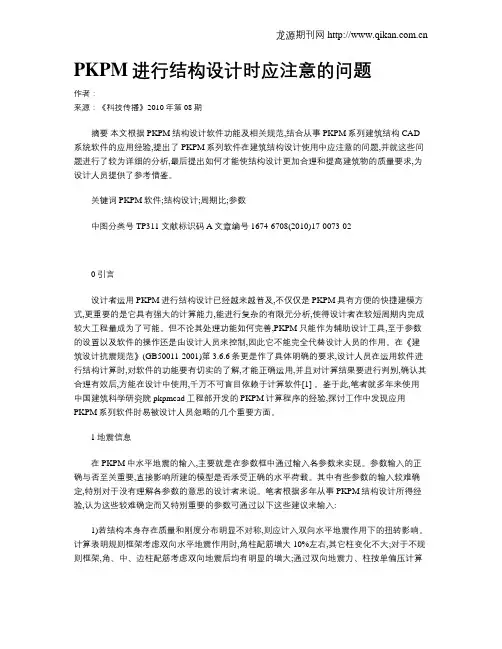

PKPM进行结构设计时应注意的问题作者：来源：《科技传播》2010年第08期摘要本文根据PKPM结构设计软件功能及相关规范,结合从事PKPM系列建筑结构CAD 系统软件的应用经验,提出了PKPM系列软件在建筑结构设计使用中应注意的问题,并就这些问题进行了较为详细的分析,最后提出如何才能使结构设计更加合理和提高建筑物的质量要求,为设计人员提供了参考借鉴。

关键词 PKPM软件;结构设计;周期比;参数中图分类号 TP311 文献标识码 A文章编号 1674-6708(2010)17-0073-020 引言设计者运用PKPM进行结构设计已经越来越普及,不仅仅是PKPM具有方便的快捷建模方式,更重要的是它具有强大的计算能力,能进行复杂的有限元分析,使得设计者在较短周期内完成较大工程量成为了可能。

但不论其处理功能如何完善,PKPM只能作为辅助设计工具,至于参数的设置以及软件的操作还是由设计人员来控制,因此它不能完全代替设计人员的作用。

在《建筑设计抗震规范》(GB50011-2001)第3.6.6条更是作了具体明确的要求,设计人员在运用软件进行结构计算时,对软件的功能要有切实的了解,才能正确运用,并且对计算结果要进行判别,确认其合理有效后,方能在设计中使用,千万不可盲目依赖于计算软件[1] 。

鉴于此,笔者就多年来使用中国建筑科学研究院pkpmcad工程部开发的PKPM计算程序的经验,探讨工作中发现应用PKPM系列软件时易被设计人员忽略的几个重要方面。

1地震信息在PKPM中水平地震的输入,主要就是在参数框中通过输入各参数来实现。

参数输入的正确与否至关重要,直接影响所建的模型是否承受正确的水平荷载。

其中有些参数的输入较难确定,特别对于没有理解各参数的意思的设计者来说。

笔者根据多年从事PKPM结构设计所得经验,认为这些较难确定而又特别重要的参数可通过以下这些建议来输入:1)若结构本身存在质量和刚度分布明显不对称,则应计入双向水平地震作用下的扭转影响。

PKPM设计问题汇总PKPM问题、解答汇总1.⽬前时程分析时程序中有三条上海波：其中⼆条模拟波(SHWl、SHW2)和—条实际波(SHW3)，这与现⾏抗震规范要求的⼆条实际波和⼀条⼈⼯模拟波不符。

此外，现有的SHW2波计算结果往往与其它波差距很⼤，不容易满⾜。

03年新修订的上海市抗震设计规程对原有三条波进⾏了修改补充，给出了四条上海波，建议程序作相应修改进。

答：⽬前没有具体数据，未作。

2.TAT、SATW E等程序中的约束边缘构件配筋图与配筋简图不符。

答：以约束边缘构件配筋图为准3.抗震规范明确：质量和刚度分布明显不对称的结构，应计⼊双向地震作⽤下的扭转影响，但⾼规(JGJ3-2002)3.3.3条的条⽂说明明确，当计算双向地震作⽤时，可不考虑质量偶然偏⼼的影响。

若我们对⼀质量和刚度分布不对称的⾼层进⾏电算时，仅考虑双向地震作⽤⽽不考虑偶然偏⼼是否可⾏?还是两者分别计算取不利的计算结果?“TAT⼿册”P35页，“偶然偏⼼和双向地震可以按需选择”如何控制?当两者计算开关同时选中时，程序内部是如何考虑的?是⾃动选取不利结果，还是将两种⼯况叠加?答：1.必须选择“扭转耦联”2.对于⾼层建筑，先选“偶然偏⼼”，在满⾜刚性楼板假定前提下计算楼层位移⽐，如果出现⼤于1.2的情况，可选择“双向地震”。

3.当选择“双向地震”后，可以按⾼规不选择“偶然偏⼼”。

4.如果同时选择，由于“双向地震”仅对X，Y主⽅向地震作⽤进⾏双向组合，所以结果并⾮简单叠加，也是可以接受的。

5.⽬前，SATW E、PMSAP未输出“双向地震”作⽤下的位移⽐。

4.“TA T⼿册”P38页，粱弯距放⼤系数当梁活荷载不利布詈，系数应填1，但如果系数填成1.2，结果没区别，是否程序中已默认在该前提下系数必为1?答：现在版本梁弯矩放⼤系数与梁活荷载不利布置没有关联。

5.关于是否考虑梁柱重叠的影响，TA T提供：1)不考虑；2)考虑梁端弯距折减：3)考虑为粱端为刚域，SATWE 提供：1)不作为刚域：2)作为刚域，在具体计算中，如何选择⽐较合适?答：两者内⼒计算相差20%，以考虑为妥。

建筑模型输入及工程量计算常见问题1. 如果有同一工程的建筑APM建模和结构PMCAD建模数据，可以利用（工程拼装）命令使结构模型与建筑模型的合并。

2. 现程序中的阳台只能统计出投影面积，其他工程量都不能解决，如何变通处理？答：阳台栏板按“墙”输入形成房间后，就可以统计出阳台的装饰工程量；再用“修改定额”，将“墙”的定额修改为“栏板”的定额。

3. 如果模型中有的房间不计算建筑面积，程序怎么处理？答：利用“房间编辑”中“房间特征“命令，定义房间的计算面积系数为0后，布置在不需计算建筑面积的房间内，程序在计算建筑面积时就不会统计了。

4. 现程序中双层梁怎么处理？答：在建筑模型中可以输入梁和层间梁，来处理双层梁。

5. 程序在进入平整场地时，有时会出现模型不见只显示平整场地的轮廓线的情况，遇到这种情况怎么处理？答：重新进入建筑模型中点“形成网点”命令即可。

6、外立面在计算室外地坪的装修工程量时，怎么解决？答：（1）在“改层信息”中，输入室外地坪标高，这部分工程量会自动并入第一层的工程量中。

（2）立面选择完毕后，用“辅助网格”绘出室外地坪这部分的区域，录入做法后可统计工程量。

7、建模的本层检查中，能检查出模型的哪些问题，还有哪些隐藏的问题检查不出来？根据经验模型还会出现哪些问题？答：目前检查如下情况：是否有180度圆弧（由于程序生成房间时圆弧边被简化成圆弧两端的直线边，如果180度的弧墙中间没有节点打断，则半个圆的面积将丢失。

如果还有通过其圆心的另一段墙，则该圆弧与直线墙连接生成的房间会由于面积为零而发生错误）检查在两个距离比较小的节点间（最大检查距离为1000mm）没有布置梁或墙的状况。

当平面上节点的布置较乱（在结构数据和装修、填充墙等同时布置时常出现），可能出现相距较近的节点网格上梁或墙的遗漏布置，特别是在柱截面范围内有多于一个节点的情况时常出现这种遗漏布置，这种情况由于柱的掩盖常不能被发现。

这种遗漏造成生成房间的多边形不能正常闭合。

PKPM计算排架结构中常见的问题与处理措施摘要：排架结构是指由轻型屋面体系（钢梁或屋架）和混凝土柱组成的一种结构形式。

与常规的钢柱和钢梁组成的门式钢架的受力机理全然不同，利用PKPM二模型进行设计与计算时，不能简单的把门式钢架模型中的钢柱替换为混凝土柱，应依照这类结构的特点进行有针对性地设计。

关键词：PKPM；排架结构；问题与处理措施引言混凝土柱与实腹式钢梁组成的排架结构在实际中应用较为广泛。

化工行业一般腐蚀性较强，单层的大跨度厂房，因钢结构构件耐腐蚀性差，因此选用排架结构多于选用门式刚架结构。

基于混凝土柱与钢梁的材料性能相差很大，两者之间的连接无法达到理论上的刚接，因而设计时一般将混凝土柱和钢梁处理为铰接，而基础则采用刚接。

门式钢架中边钢柱与钢梁的连接一般处理为刚接，而基础则多采用铰接。

两者的受力机理不同，因此，在利用PKPM计算单榀排架结构时，不能简单的用混凝土柱代替钢柱。

鉴于这一点，本文对排架结构的设计进行一定的分析和探讨。

1排架结构建模时遇到的问题及处理方法1.1排架结构计算应整体建模单榀排架结构计算时，应按照钢梁和混凝土柱的实际情况进行整体的建模分析。

钢梁对混凝土柱的约束作用与混凝土柱的刚度密切相关。

若是将混凝土柱和钢梁分开计算，计算钢梁时，将钢梁两端简单的定义为固定铰支座，或者建两段很短的混凝土柱作为支座，这样会使混凝土柱的刚度被放大，从而使柱对钢梁的约束作用增强，这样会出现钢梁的计算挠度减小，钢梁的轴力变大，跨中的弯矩变小等与实际不符的情况发生，按照这样的模型进行计算，会导致钢梁的计算截面过小，而存在一定的安全隐患；计算混凝土柱时，不考虑钢梁对柱的水平推力，会导致混凝土柱截面和配筋偏小，并且，计算与混凝土柱相连的基础时，因为丢失了钢梁的水平推力，会导致设计的基础面积偏小，待厂房施工完毕荷载作用之后，发生基础失稳房屋倒塌的工程事故。

因此，按照实际情况进行整体建模分析，反映真实的受力情况，并依据整体计算的结果来设计基础的面积、混凝土柱的尺寸及配筋、钢梁的截面大小。

PKPM2010钢结构设计软件改进要点专家相伴、设计梦想修改依据规范1.《建筑抗震设计规范》（GB*****－2010）2.《高层民用建筑钢结构技术规程》（征求意见稿）高建筑钢结构技术规程征求意稿专家相伴、设计梦想10新规范版钢结构设计软件主要内容：一、地震作用与结构设计主要修改点地震作用与结构设计主要修改点二、节点设计主要修改点三、功能改进专家相伴、设计梦想地震作用与结构设计主要修改点一、地震作用影响系数计算、地震作用影响系数计算二、场地土类别三剪重比的计算三、剪重比的计算四、结构类型调整五钢结构抗震等级五、钢结构抗震等级六、性能设计七、抗震长细比控制八、抗震宽厚比控制九、强柱弱梁要求十、承载力抗震调整系数专家相伴、设计梦想地震作用影响系数计算抗震规范5.1.5515条地震影响系数曲线中的“阻尼调整系数”、条地震影响系数曲线中的“阻尼调整系数”“形状参数”计算公式修改修改影响：降低了小阻尼（2%~3.5%）的地震影响系数值，最大降幅达18%。

略微提高了阻尼比6%~10%的地震影响系数，长周期部分最大增幅5%。

适当降低了大阻尼（20%~30%）的地震影响系数值，长周期部分最大降幅专家相伴、设计梦想约10%，有利于消能减震技术的推广应用。

地震作用影响系数计算钢结构“阻尼比”的取值调整专家相伴、设计梦想bd336x280();=“-101-png_6_0_0_0_0_0_0_1263_892.83-1080-0-1796-1080.jpg“ alt="*****0 钢结构设计软件改进要点" / 场地土类别增加场地土类别“增地类Ⅰ0”类专家相伴、设计梦想波速≥800m/s硬质岩石场地剪重比的计算10抗震规范最小剪重比增加对6度时的要求专家相伴、设计梦想结构类型调整增加“多层钢结构厂房”结构类型01版抗震规范中多层钢结构厂房是按多层框架结构控制的。

新规范对于这类结构当柱轴压比较小时（≤0.202），长细比控制指）长细比控制指标为150，有了较大放宽，板件宽厚比限值也有一定调整取消原来以12层为界的“不超过12层钢结构”、“超过12层钢结构”，统称为“钢框架结构”，并由抗震等级来区分抗震要求专家相伴、设计梦想bd336x280();_892.83-1080-0-1595-1080.jpg“ alt="*****0 钢结构设计软件改进要点" /钢结构抗震等级增加钢结构抗震等级要求地震作用效应调整与抗震构造措施按抗震等级来不同要求（01抗规为按“地震烈度”来不同要求）专家相伴、设计梦想bd336x280();=620-0-1969-620.jpg“ alt="*****0 钢结构设计软件改进要点" /钢结构抗震等级地震计算参数中的“抗震等级”参数对混凝土构件、钢构件都起作用（之前程序只针对混凝土构件）可以单独修改每个钢构件的抗震等级专家相伴、设计梦想性能设计“低延性、高弹性承载力低延性高弹性承载力”性能设计C对于单层钢结构厂房，当采用轻型屋盖结构，根据新的抗震规范要求可以选择按“低延性高弹性承载的抗震规范要求，可以选择按“低延性、高弹性承载力”性能设计，C当能满足2倍多遇地震作用组合下的构件承载力要求时，组合下的构件承载力要求时构件的宽厚比控制指标按钢结构设计规范进行控制，满足1.55倍多遇地震作用组合下的构件承载力要求时，按抗震规范9.2.14条文说明B类控制板件宽厚比专家相伴、设计梦想bd336x280();1080.jpg“ alt="*****0 钢结构设计软件改进要点" / 性能设计01抗震规范10抗震规范专家相伴、设计梦想程序中增加“低延性、高弹性承载力”设计选项能够很好的解决吊车吨位超过“门规”适用范围（20T）的轻型围护结构厂房设计宽厚比限制过严问题，因为这类厂房结构通常都是吊车作用起控制，在两倍地震作用下构件承载力能够保证按新规范宽厚比可以放宽到按钢结构件承载力能够保证，按新规范宽厚比可以放宽到按钢结构设计规范要求控制，达到比较好的经济性指标专家相伴、设计梦想bd336x280();o=png_6_0_0_146_546_936_104_1263_892.83-623-0-1607-623.jpg“ alt="*****0 钢结构设计软件改进要点" / 抗震长细比控制50m 以下（≤ 12层）,8、9度长细比要求比旧规范严格（允许值减小20）专家相伴、设计梦想bd336x280();=png_6_0_0_146_546_936_104_1263_892.83-623-0-1624-623.jpg“ alt="*****0 钢结构设计软件改进要点" / 抗震长细比控制50m 以上（＞12层）,7、8度长细比要求比旧规范放松要求（允许值放宽20）专家相伴、设计梦想bd336x280();src=“-32-png_6_0_0_146_647_936_47_1263_892.83-623-0-1879-623.jpg"alt="*****0 钢结构设计软件改进要点" /抗震长细比控制厂房结构，轴压比≤0.2时，长细比放宽较多专家相伴、设计梦想抗震宽厚比控制12层以下（≤50m）钢框架，宽厚比要求几乎不变；）钢框架宽厚比要求几乎不变12层以上（＞50m）钢框架，宽厚比略有放松；在“低延性低延性、高弹性承载力高弹性承载力”性能设计的前提下，宽厚”性能设计的前提下宽厚比等抗震构造措施可以适当放宽：①多、高层钢框架，当构件的承载力满足2倍地震作用组合下的内力要求时，7～9度构件抗震等级允许按降低1度确定②单层轻型围护厂房结构，构件的承载力满足2倍地震作用组合下的内力要求时宽厚比可以仅按钢结构规范弹性设计要求的内力要求时，宽厚比可以仅按钢结构规范弹性设计要求。
