通用UPS电池配置计算器

UPS（不间断电源）蓄电池配置的计算方法通常涉及以下几个因素：
1. 负载功率：确定所需的UPS容量，即所需的输出功率。

根据负载设备的功率需求，计算出所需的UPS容量。

2. 运行时间：确定所需的UPS蓄电池容量，即所需的电池容量。

根据需要的运行时间，计算出所需的电池容量。

3. 充电时间：确定所需的充电时间，即电池充电所需的时间。

根据充电时间，计算出所需的充电电流。

4. 充电效率：确定所需的充电效率，即电池充电的效率。

根据充电效率，计算出所需的充电功率。

根据以上因素，可以使用以下公式计算UPS蓄电池配置：
UPS容量（VA）= 负载功率（W）/ 功率因数
电池容量（Ah）= UPS容量（VA）×运行时间（小时）/ 电池电压（V）
充电电流（A）= 电池容量（Ah）×充电时间（小时）/ 充电效率
充电功率（W）= 充电电流（A）×充电电压（V）
需要注意的是，以上公式仅为一般计算方法，实际情况可能会有所不同，具体计算还需根据实际需求和设备参数进行调整。

另外，还需要考虑电池的寿命、环境温度等因素，以确保UPS系统的可靠性和稳定性。

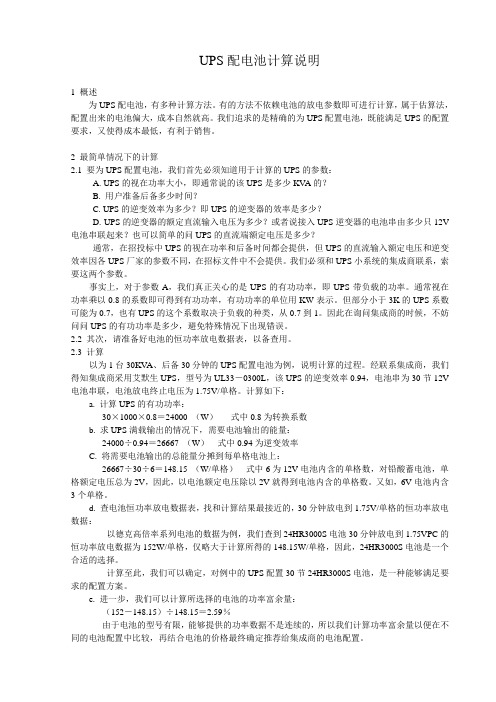

UPS配电池计算说明1 概述为UPS配电池，有多种计算方法。

有的方法不依赖电池的放电参数即可进行计算，属于估算法，配置出来的电池偏大，成本自然就高。

我们追求的是精确的为UPS配置电池，既能满足UPS的配置要求，又使得成本最低，有利于销售。

2 最简单情况下的计算2.1 要为UPS配置电池，我们首先必须知道用于计算的UPS的参数：A. UPS的视在功率大小，即通常说的该UPS是多少KVA的？B. 用户准备后备多少时间？C. UPS的逆变效率为多少？即UPS的逆变器的效率是多少？D. UPS的逆变器的额定直流输入电压为多少？或者说接入UPS逆变器的电池串由多少只12V 电池串联起来？也可以简单的问UPS的直流端额定电压是多少？通常，在招投标中UPS的视在功率和后备时间都会提供，但UPS的直流输入额定电压和逆变效率因各UPS厂家的参数不同，在招标文件中不会提供。

我们必须和UPS小系统的集成商联系，索要这两个参数。

事实上，对于参数A，我们真正关心的是UPS的有功功率，即UPS带负载的功率。

通常视在功率乘以0.8的系数即可得到有功功率，有功功率的单位用KW表示。

但部分小于3K的UPS系数可能为0.7，也有UPS的这个系数取决于负载的种类，从0.7到1。

因此在询问集成商的时候，不妨问问UPS的有功功率是多少，避免特殊情况下出现错误。

2.2 其次，请准备好电池的恒功率放电数据表，以备查用。

2.3 计算以为1台30KV A、后备30分钟的UPS配置电池为例，说明计算的过程。

经联系集成商，我们得知集成商采用艾默生UPS，型号为UL33－0300L，该UPS的逆变效率0.94，电池串为30节12V 电池串联，电池放电终止电压为1.75V/单格。

计算如下：a. 计算UPS的有功功率：30×1000×0.8＝24000 （W）式中0.8为转换系数b. 求UPS满载输出的情况下，需要电池输出的能量：24000÷0.94＝26667 （W）式中0.94为逆变效率C. 将需要电池输出的总能量分摊到每单格电池上：26667÷30÷6＝148.15 （W/单格）式中6为12V电池内含的单格数，对铅酸蓄电池，单格额定电压总为2V，因此，以电池额定电压除以2V就得到电池内含的单格数。

UPS电池容量的计算方法..UPS电池容量的计算方法一般UPS配置以一下公式计算:UPS电源视在功率(VA)×功率因素×延时时长(小时数)÷UPS电源启动直流电压÷逆变器效率=所需电池安时数(AH)功率因数一般取0.8，逆变器效率一般取0.9，UPS电源启动直流电压根据不同型号而不同。

计算出了所需的安时数后，再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。

例如：电池安时数=60000×0.8×0.5÷192÷0.9=138.88AHUPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P →UPS电源的标称输出功率cosф →UPS电源的输出功率因数（UPS一般为0.8）η →UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟 60分钟 90分钟 120分钟 180分钟0.92 0.61 0.5 0.42 0.29例如P=300KVA延时30分钟逆变器启动电压：U=360电池额定电压：U1=12V每组电池数量：N=U÷U1=360÷12=30节电池的最大放电电流：Imax=P×cosф÷（η×N×E）=300000VA×0.8÷（0.9×30×10.5）=846A电池组的标称容量= 846÷0.92=919AH电池组的总容量=919AH×30节×12V=330840AH需要用电池150AH 30节6组，电池柜6个，尺寸800*900*2000300KVA UPS尺寸为1800*1250*1800电池放出容量=负载的有功功率×支持时间/(电池电压×UPS逆变效率)=300000×=370二、EPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P →EPS电源的标称输出功率cosф →EPS电源的输出功率因数（EPS一般为1`）η →UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）N →UPS电源计算公式及电池配置方法1、技术性能；2、质量保证；3、服务保证；4、产品价格。

电源配置计算方法一台电源系统配置的原则是：当系统的一台整流器出现故障时，其它整流器应该可以保证负载正常工作和电池充电的同时进行。

具体来说，某一个站点的电源容量由三部分构成：● 用电设备工作时需要的最大工作电流I1，● 蓄电池充电电流I2，● N+1备份1．用电设备需要的最大工作电流I1将所有用电设备需要的最大工作电流全部相加就得到最大工作电流I1.如果有逆变器，需要将逆变器的最大工作电流也加上。

2．蓄电池充电电流I2在确定了用电设备工作时需要的最大工作电流I1之后，并知道要求的蓄电池放电时间T之后,蓄电池容量Q就可以确定了，如下：Q ＝ A × K × I1 × TQ为电池标称容量（10小时放电容量），最终确定的Q应该是上面的数值向上取整，因为蓄电池的容量并不是个连续变化量。

A为时间补偿系数。

因为邮标规定蓄电池的容量下降到标称值的80％时，蓄电池就报废，为了保证在其报废前仍能使用足够长时间，增加一个时间补偿系数为1.25，但在不是很严格的情况下，这个系数可以不乘。

K为在1附近变化的变量，对于不同的蓄电池放电时间T，K为不同值，并和各种厂家的产品有不同，大致如下：如果蓄电池容量不太小，尽量采用两组蓄电池并联供电，增强可靠性，每组为原计算值的一半。

确定了Q以后（或者直接由局方确定），充电电流I2即为I2 ＝Q × C电池充电常数C一般在0.1—0.2之间，即充电时间为10到5小时，可选0.15。

3．N+1备份由I1、I2之和、系统所需的终局容量大小、确定什么电源系统，要保证（1）所选系统的容量大于终局容量；（2）尽量使模块的基本量N大于等于3。

确定了电源系统后，确定模块的基本数量N，即将I1、I2之和除以模块容量并向上取整。

将配置的模块数量做冗余备份，对于整流模块数量小于10的系统，备份为N+1，大于10的，取N+2。

******************************************************************* **例：对于一个站点，所有设备的最大用电量之和为100A（I1），局方要求蓄电池在其使用过程中始终能够维持设备至少工作3小时，则Q ＝ 1.25 × 1.34 × 100 × 3 = 500Ah则确定选用2组250Ah的蓄电池并联工作。

ups蓄电池配置计算方法UPS蓄电池配置计算方法UPS（不间断电源）是一种用于保障电力供应连续性的设备，它通过蓄电池来提供电力支持，以防止突发停电或电力波动时的数据丢失和设备损坏。

因此，正确配置UPS蓄电池至关重要。

本文将介绍UPS蓄电池配置计算的方法和步骤，以帮助您正确选择和配置UPS 蓄电池。

一、计算总负载功率需要计算出您的系统总负载功率。

总负载功率是指所有连接到UPS 的设备的总功率需求。

您可以通过查看设备的额定功率或当前功率消耗来确定每个设备的功率需求。

将所有设备的功率需求相加，即可得到总负载功率。

二、确定电池备份时间接下来，需要确定您需要的电池备份时间。

电池备份时间是指在停电情况下，UPS蓄电池能够提供电力支持的时间长度。

通常，电池备份时间需要根据您的需求和应用场景来确定。

一般来说，您可以选择备份时间为15分钟、30分钟、1小时或更长时间。

备份时间越长，蓄电池容量越大。

三、计算所需蓄电池容量根据总负载功率和电池备份时间，可以计算出所需的蓄电池容量。

蓄电池容量通常以安时（Ah）为单位。

计算公式为：蓄电池容量（Ah）= 总负载功率（W）/ UPS输出电压（V）× 电池备份时间（小时）需要注意的是，UPS输出电压通常为220V或110V，具体取决于您所在地区的电压标准。

计算出的蓄电池容量为近似值，实际选择时应向上取整，以确保UPS能够提供足够的备份时间。

四、选择合适的蓄电池类型和数量根据所需的蓄电池容量，可以选择合适的蓄电池类型和数量。

常见的蓄电池类型包括铅酸蓄电池、镍氢蓄电池和锂离子蓄电池。

铅酸蓄电池是最常用的蓄电池类型，具有成本低、可靠性高的特点。

镍氢蓄电池具有更长的寿命和更高的能量密度，但价格较高。

锂离子蓄电池具有更高的能量密度和更长的寿命，但价格最高。

根据所选的蓄电池类型和容量，可以计算出所需的蓄电池数量。

计算公式为：蓄电池数量 = 蓄电池容量（Ah）/ 单个蓄电池容量（Ah）需要注意的是，由于蓄电池的额定电压通常为12V，因此在计算时需要将蓄电池容量转换为12V的容量。

U P S的配置计算方法 LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】
UPS配置计算方法
UPS选配
1．确定负载容量大小：求出负载功率（KW或KV A）。

2．根据负载功率选择UPS：建议所带的负载总容量约为UPS额定输出功率的70%为佳。

（1）当负载功率单位为KV A：UPS容量＝负载功率÷。

（2）当负载功率单位为KW：UPS容量＝（负载功率÷）÷；
3．冗余方式选择：
串联热备份：要求负载功率小于单机容量80%；
并机：负载功率为单机30%（轻载有利于提高UPS的可靠性）。

蓄电池选配
1．蓄电池容量与UPS额定功率、UPS直流电压（电池放电完毕前）、要求后备时间有关。

2．蓄电池容量的计算步骤。

（1）求出蓄电池的放电电流：
I＝（UPS标称输出功率（V A）×负载功率因数×负载率÷逆变器效率）÷蓄电池临界放电电压
UPS标称输出功率：只知道负载功率的情况下，UPS标称输出功率等于负载功率的大小。

负载功率因数：取。

UPS逆变效率：取。

蓄电池临界放电电压：单节电池标称电压×90％×单组串联个数
（2）根据后备时间，在电池放电曲线中查出放电率C。

（3）电池容量（Ah）＝I÷C
放电速率C与后备时间的关系
放电速率C与后备时间的关系（电池放电曲线）如表0 1所示。

表01 放电速率C与后备时间的关系。

UPS 容量和蓄电池容量计算方法UPS 容量计算P 入=P 出／(COS φ×ц)COS φ----功率因数（一般取0.8）P 出-------额定输出功率(KVA) (注：计算时负载多为W) P 入-------输入功率（KVA ）（UPS 容量） ц--------保险系数（一般取0.8）UPS 蓄电池容量计算 电池放电电流计算：I=(S ×COS φ)／(n ×V ×ц逆)S----------UPS 额定输出容量(或实际或预期负载)（VA ） ц逆-------逆变器效率（一般取0.8～0.85） n----------蓄电池只数V---------蓄电池放电终止电压（2V 电池对应1.8V ；12V 电池对应10.8V ） COS φ---- UPS (或负载)功率因数(1～20 kVA 为0.7，20～120 kVA 为0.8) 艾默生UH31系列（10-20KVA ）UPS 电池电压240VDC （2组） 20节（2组） 艾默生UL33系列（20-60KVA ）UPS 电池电压360VDC 12V 电池30节蓄电池容量计算1、普通蓄电池计算 ()[]251-+≥t KITQ αη（与华为计算方法相同）Q ：蓄电池容量（Ah ）； K ：安全系数； I ：负荷电流（A ）； T ：放电小时数（h ）； η：放电容量系数；t ：实际电池所在地的最低环境温度数值，有采暖设备时，按15℃考虑；无采暖设备时，按5℃考虑；α：电池温度系数，电解液温度以25℃为标准时，放电小时率≥10时，取0.006；10＞放电小时率≥1时，取0.008；＜1时，取0.01以上公式可以简化成：Q ≥KCIC ：电池容量计算系数，见下表；（注：表中安全系数K 为容量转换系数）表1 不同温度下C 与T 值的关系表：2、UPS蓄电池容量计算（1）Q=KCIC----电池容量计算系数（见表1）I-----电池放电电流K----保险系数（新电池取1，旧电池取1.25）η：效率（一般取0.8～0.85）注：电池容量是按照有功功率计算的。
