PCB-WI-DMX-A 无线DMX512收发板

无线DMX512 收发模块简介：无线DMX512 收发模块以无线的方式传输标准的DMX512 数据，也可传输灯具与灯具间的联机数据。

该产品彻底解决了灯光控制台与灯，灯与灯之间数据的无线传输，完全去掉长期以来所依赖的双绞线。

在数据的传输过程中做到无时延，数据实时可靠！该产品采用2.4G全球开放ISM频段，免许可证使用.高效GFSK调制，32频道自由选择，抗干扰能力强.该模块历经多次改进最终成熟，以低廉的价格直接提供用户，使用成熟易用的接口，将以往难以驾驭的协议栈开发过程简化为串口与IO 口的简单操作，详细严谨的技术参数保证用户完全掌控网络性能，帮助客户实现“稳定高效，直接上手，一天做项目”。

模块为全速单向收发，发射模块只发不收，接收模块只收不发，在通信范围内可以一发多收，理论上接收模块数量不受限制。

适合领域:DMX512舞台灯光产品的升级换代产品外观：发送模块接收模块产品性能指标1•产品名称：2.4G无线DMX512收发模板2. 体积小巧，便于嵌入灯具内部使用3•传输标准的DMX512控台数据，也可传输灯具与灯具间的联机数据4.32组ID编码可设置，用户可在一个地方使用独立的32组无线网络而互不干扰.5•输入电压:DC3V-DC3.6V6.工作频段：2400-2483.5 MHz7•输出功率：-10 dBm -- 22.5 dBm （实测符合标称）8. 接收灵敏度：-97 dBm （实测符合标称）9. 信号改善：6dB （实测符合标称）10. 接收电流：25Ma11.149mA（@ 19 dBm）12.信号接口：CPU串行口AURT产品优势1. 本模块体积小，信号好，比同类产品都高5dB以上！2. 产品稳定可靠，性能卓越。

超大规模网络实际组网经验，多个工程实践的组网方案，常年运行未出故障！3. 从工程出发细致入微的细节控制。

可选独特的拨码设置地址方式，极大方便大规模网络工程实施！与灯具DMX接口联接示意图：设计建议：尽可能让模板的5V供电电源与灯具的其电路板5V供电分开电源部份选用稳压性能好的线性稳压管如1117、7805 等其放置的位置远离高频电路部份.模块为3.3V供电，DMX512协议。

基于CC1100设计的DMX512灯光控制信号无线传输系统（1）引言随着数字化技术和计算机技术的广泛普及，舞台和演播厅等灯光控制系统由传统的模拟控制转变为数字控制。

为了解决各厂家设备兼容性问题，美国剧场技术协会(USITT)制定了DMX512协议标准。

由于该协议简单实用，目前几乎所有的灯光及舞台设备生产厂商都支持该控制协议，使之成为灯光控制的国际标准。

由于协议规定DMX512信号通过EIA-485有线线缆进行传输，这就造成在条件不利于有线布线的环境下设备安装困难。

因此，设计一种短距离无线通信系统来代替有线线缆完成信号的传输就显得十分必要。

1 DMX512协议简介DMX512协议适用于一点对多点的主从式灯光控制系统，主控制器往总线发送控制时序，总线上的其他从灯光设备接收总线数据，提取其对应通道的数据，完成控制信号的接收。

协议规定控制信号数据包的传输通过异步通信的方式进行。

一个DMX512数据包包含起始码和512个数据帧。

数据帧内包含1个起始位(低电平)、8个位数据和2个停止位(高电平)，没有奇偶校验。

DMX512的信号数据传输率为250 kbps，数据帧每位宽度为4μs，发送一帧需要44μs。

一个数据帧代表了一路控制通道，因此该协议支持512路控制通道。

一般舞台灯光设备可以同时接受多路通道控制。

接受的通道数越多，接收的控制数据量也越大，灯光的表现能力也就越强。

譬如，某些舞台激光灯可以根据需要投射出不同图案、颜色甚至字符。

DMX512数据包的传输要符合一定的格式和时序要求。

主要包含1个至少88 μs的低电平输出起始标志(Break)、起始码帧、512个数据帧和最后的数据包结束标志(高电平)。

控制器和接收器只有满足DMX512数据包的时序要求，才能正常完成主从机之间的通信。

具体的信号时序如图1所示。

2 系统硬件设计2．1 系统设计框图系统设计的目的是利用无线传输代替有线电缆，解决有线布线困难的问题，因此在设计上必须满足轻便易安置的条件，以保证与原有线系统无缝结合。

DMX512 解碼模塊fc&產品概述■本品為一款DC 供電的DMX512解碼模塊，可把DMX512差分信號按地址解碼為對應燈具的 號輸出。

■在控制器的控制下可以實現多種變化效果。

省去DIP 硬體開關，相關■參數通過使用DMX512配置控制器直接配置。

■體積小，適合於小體積的產品內使用。

冠產品特色L 適用范圍■外形小巧，可以用於各種DMX512控制燈具的信號解碼；有一定的負載輸出能力，可直接驅 動小型的燈具。

気i二 1 ■輸入電壓範圍：DC7.5V 〜DC24V 具有三路輸出，每路最大驅動電流為 300mA ，可以直■接驅動小型負載。

無需DIP 硬體開關，能適用於多種應用場合。

-靠性，能防止因一個損壞而影響後續單元正常工作的情況出現。

■制器能實現地址編輯、故障檢測、花樣顯示、功能檢測等功能。

■的DMX 信號相容，可以與各種標準 DMX 控制器配合使用。

具有並聯傳輸的可 通過DMX512配置控 組成的系統與標準PWM 信鬲產品標準規格表:%典型性能參數:■最大無損范圍:r模连线小恿图模组3模组n+l 控制器一浚J一■】4h乏r二-旺理硏專J11『-"士隼模组n90iJ■9■一JWt _________0 —©--0-1fl3I模am®J1^一g：4—1^- —模纽xiQX於一□h直接應用：注：A.本應用常用於小功率LED燈。

B.小功率的串聯燈數目由供電電壓決定。

C.串接電阻的目的是限制LED的電流，限流的大小為LED的允許電流值決定。

D.並接的LED串數量以不超過本模組的允許最大電流500MA為原則。

k擴展應用：LED 燈。

注：A.本應用可以通過外加大功率三極管或場效應管進行擴展功率，常用於中小功率B.擴展電路的目的是增加輸出帶負載的能力，即可帶更多的LED燈。

C.其他的限制同基本電路。

L恒流應用：注：A.本應用可以通過外加恒流晶片或恒流模塊以達到電流恒流的目的，常用於大功率LED燈。

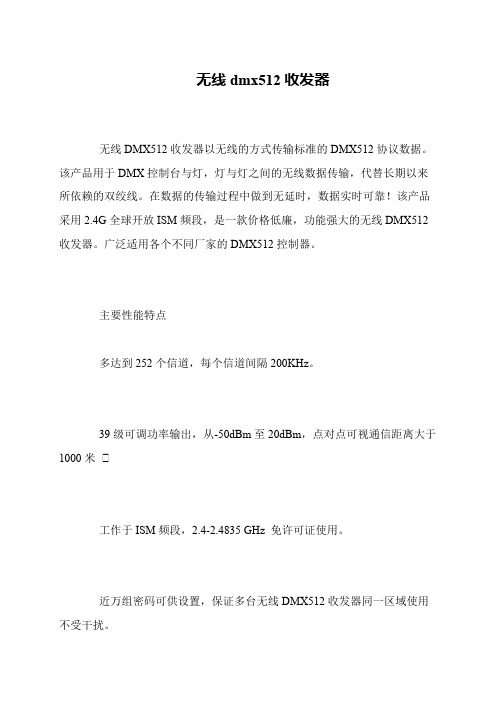

无线dmx512收发器
无线DMX512收发器以无线的方式传输标准的DMX512协议数据。

该产品用于DMX控制台与灯，灯与灯之间的无线数据传输，代替长期以来所依赖的双绞线。

在数据的传输过程中做到无延时，数据实时可靠！该产品采用2.4G全球开放ISM频段，是一款价格低廉，功能强大的无线DMX512收发器。

广泛适用各个不同厂家的DMX512控制器。

主要性能特点
多达到252个信道，每个信道间隔200KHz。

39级可调功率输出，从-50dBm至20dBm，点对点可视通信距离大于1000米
工作于ISM频段，2.4-2.4835 GHz 免许可证使用。

近万组密码可供设置，保证多台无线DMX512收发器同一区域使用不受干扰。

DMX512A什么是DMX512A？DMX512A是一种数字控制协议，用于控制舞台灯光和灯光设备。

DMX（数字多路混合）协议是由美国商会协会于1986年创建的，它成为了控制舞台灯光和其他灯光设备的一种行业标准。

DMX512A的特点1.全双工通信：DMX512A采用全双工通信方式，可以同时发送和接收数据。

这种通信方式使得控制更加灵活和高效。

2.串行通信：DMX512A协议采用串行数据传输方式，通过一个数据线进行数据传输，这极大地简化了连接设备的布线。

3.灵活的通信速率：DMX512A定义了多种通信速率，包括110bps、250bps、500bps、1000bps、2000bps和4000bps。

根据设备的要求，可以选择适合的通信速率。

4.多通道控制：DMX512A协议支持多通道控制，每个通道可以独立控制一个灯具或灯光组件。

这使得灯光控制更加精细和灵活。

5.广泛应用：DMX512A协议被广泛应用于舞台灯光控制、建筑照明控制、娱乐设备控制等领域。

它成为了控制灯光设备的一种行业标准。

DMX512A的结构DMX512A协议的数据传输采用层次结构。

它包含一个起始码、数据帧和结束码。

•起始码：起始码用于通知设备数据传输的开始。

它的值固定为0，占8位。

•数据帧：数据帧包含多个通道的数据。

每个通道的数据占8位，可以控制0至255个灯光亮度。

数据帧的数量可以根据需要灵活调整。

•结束码：结束码用于通知设备数据传输的结束。

它的值固定为255，占8位。

以下是DMX512A协议数据传输的示意图：| 起始码 | 通道1数据 | 通道2数据 | 通道3数据 | ... | 通道n数据 | 结束码 |DMX512A的应用DMX512A协议广泛应用于各种灯光控制场景。

1.舞台灯光控制：DMX512A协议可以控制舞台上的各种灯光设备，包括舞台灯光组件、灯光效果设备等。

通过DMX512A协议，灯光师可以精确控制灯光的亮度、颜色和运动效果，实现各种舞台效果。

LED调光台无线遥控DMX512控台型号：DISCO240感谢选用我公司生产的DMX512控台（型号：DISCO 240），为了更好地使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项●控制台必须接安全大地线。

●应避免带电拨插通讯电缆。

●开机顺序：请先打开所有受控制的电脑灯电源，然后再打开控制器电源，否则易损坏控制器。

●注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单DISCO 240控制台………………………1台电源线……………………………………1根5V电源适配器…………………………..1个无线DMX512发射器…………………..1个用户说明书………………………………1份产品合格证………………………………1份四安装方法●将无线DMX512发射器插入控制台背面卡侬座；●将5V电源适配器输出插头插入无线DMX512发射器电源插孔；●将5V电源适配器插入电源插板（AC220V）；●将电源线输出插入控制台背面电源插座，输入插入电源插板（AC220V）。

五通讯电缆●采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号放大器，并在最后一台灯加接终端电阻（100欧）。

●通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

●通讯电缆应单端接地屏蔽。

●通讯电缆应避免同强电一齐布线。

六D M X512地址分配DISCO 240控制台使用DMX512的1~240通道，其中1~192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：七通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（100欧）。

八面板及功能区域图九面板功能区域说明十双功能键区说明增加场景步十一L C D液晶屏显示信息说明【【十二电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

dmx512协议DMX512协议——实现灯光控制的标准引言DMX512协议是一种用于灯光控制的行业标准协议。

它被广泛应用于舞台灯光、演出灯光、建筑照明和其他各类需要精确控制灯光的场合。

本文将介绍DMX512协议的背景、原理以及在实际应用中的具体使用方法。

一、背景DMX512（亦称为DMX512-A）是美国专业照明技术委员会（USITT）在1986年制定的一种数字传输协议。

在此之前，灯光控制一直采用模拟信号传输，不仅信号传输质量受限，而且线缆复杂。

DMX512提供了一种数字信号传输的标准，极大地简化了灯光控制系统的搭建和维护。

二、原理DMX512协议基于RS-485标准，采用差分信号传输方式。

差分信号传输可以大幅度减少信号干扰，提高传输稳定性。

DMX512协议中，数据以8位字节的形式进行传输，每个通道的数值范围为0至255。

协议规定一个DMX总线最多可以连接512个设备，每个设备拥有独立的起始信道地址。

三、DMX512协议在实际应用中的具体使用方法1. DMX控制器DMX控制器是通过发送DMX信号控制灯光的设备。

它可以是一个简单的手持控制器，也可以是一个复杂的灯光控制台。

DMX控制器可以设置各通道的数值，控制灯光的亮度、颜色等参数。

常见的DMX控制器具有多个操作按钮和调节旋钮，以实现对多个灯光的同时控制。

2. DMX接收器DMX接收器是用于接收并解析DMX信号的设备。

它通常与灯光设备相连，将DMX信号转换为对应的控制信号，进而控制灯光的亮度和效果。

DMX接收器一般提供多个输出通道，可以同时控制多个灯光。

它可以是一个独立的设备，也可以集成在灯具内部。

3. DMX转换器DMX转换器是用于实现不同设备间DMX信号转换的设备。

由于DMX512协议采用标准的RS-485差分信号传输，而有些设备并不直接支持DMX512协议，所以需要使用DMX转换器进行信号转换。

常见的DMX转换器包括DMX-ARTNET转换器、DMX-DALI转换器等。

加强型无线DMX512收发模板MODE：PCB-WI-DMX-A 简介：此款数码显示为增强款，ID从7组增加到16组，距离从500米增加到2公里。

与LCD-WI-DMX完美配合使用！无线DMX512收发模板以无线的方式传输标准的DMX512数据，也可传输灯具与灯具间的联机数据，以下简称模板。

该产品彻底解决了灯光控制台与灯，灯与灯之间数据的无线传输，完全去掉长期以来所依赖的双绞线。

在数据的传输过程中做到无时延，数据实时可靠！该产品采用2.4G全球开放ISM频段，免许可证使用. 高效GFSK调制，126频道自动跳频通信设计，抗干扰能力强.适合领域:无线DMX512舞台灯光产品的升级换代产品外观：1：灯具联接口 2：LED数码管 3：ID调节按键 4：天线接口 5：PCB固定孔 6：天线PCB孔位：产品性能指标1. 产品名称：2.4G无线DMX512收发模板2. 体积小巧，便于嵌入灯具内部使用3. 单键操作，LED数码管显示4. 传输标准的DMX512控台数据，也可传输灯具与灯具间的联机数据5. 126个频段自动跳频，自动选择无干扰频段，保障通讯的可靠性.6. 16组ID编码可设置，用户可在一个地方使用独立的16组无线网络而互不干扰.7. 输入电压：5VDC8. 通讯距离：2公里（空旷地，视环璄的不同而有所改变）9. 工作频段：2.4G ISM,126个频段.10. 最大发射功率：20dBm11.接收灵敏度：-94dBm12.信号接口：RS485或CPU串行口AURT与灯具DMX接口联接示意图：✧选用模板上的CPU串行口与灯联接时，要取下模板上的RS485接口IC，如：SN75176✧尽可能让模板的5V供电电源与灯具的其电路板5V供电分开✧电源部份选用稳压性能好的线性稳压管如1117、7805等✧其放置的位置远离高频电路部份.与本厂如下产品兼容：操作说明：1. ID码与数码管显示对应关系：序号：显示--------------------ID值●1：0-----------------------0●2：1-----------------------1●3：2-----------------------2●4：3-----------------------3●5：4-----------------------4●6：5-----------------------5●7：6-----------------------6●8：7-----------------------7●9：8-----------------------8●10：9-----------------------9●11：A---------------------10●12：B---------------------11●13：C---------------------12●14：D---------------------13●15：E---------------------14●16：F---------------------152. 按一下按键显示当前的ID设置，再按进行ID设置，每按一下ID数值加13. 工作状态：●数码管显示ID值、小数点不亮：没有DMX或无线信号●数码管显示ID值、小数点闪动：发送●数码管不亮，仅小数点闪动：接收4. 射频频率- - - - - - - - - - - - - - - - - - 2. 400-2. 525 G，共126个频段，自动选择不需设置5.ID编码- - - -“0-F” 16组ID编码，按KEY调节，只有ID码相同的收发器才能相互通讯..通信的建立：1. 收发板通电2. 按”KEY”把要通讯的收发板ID设成相同。
