无线调频发射器设计报告1、主要任务：设计一个无线调频发射器2、现状及发展趋势人类社会的发展可视为一部信息传播技术的发展史。

信息传播促进社会进步和科学技术的发展；科学技术的进步又不断地改进、更新人类信息传播的媒体和工具，并促进信息更迅速、更广泛的传播。

一个地区、一个城市都需要有很多专业的服务及新闻宣传，广播又是大众最灵活的信息接受媒体，这需要建立很多的广播电台，而作为一个国家的频率资源是严格控制和有限的，传统的大功率的调频广播频率资源的限制，使广播技术工作者开辟了另一种广播技术形式。

信号传输可使用微波、有线甚至卫星方式。

因此，小调频广播就成了未来广播的另一种主要形式，它是广播发展的其中一个方向，是数字音频广播(DAB)、网络广播的有力补充，既节约了频谱资源，又实现了广播功能。

3、主要技术指标（1）发射频率和频率范围：所谓发射频率是指载波频率，频率范围是指可以变动的范围。

调频发射频段可设置为88MHz---98MHz范围内的任意频率。

（2）可以进行单声道/立体声控制（3）发射频率最小调整值为0.1MHz（4）发射距离：20---50米4﹑系统设计思路本次设计主要是利用调频发射电路，加上单片机控制与数码显示制成一套完整的无线调频发射系统。

本系统设计为可在88MHz---98MHz范围内任意设置发射频率，发射频率最小调整值为0.1MHz，具有单声道/立体声控制，实现无线调频立体声传送，可广泛应用于学校无线广播、电视现场导播、汽车航行、无线演说等场所。

为了实现调频中心频率的控制，决定采用ROHM公司生产的调频发射专用集成电路BH1415F。

它采用了MCU 数据直接频率设定，可设定70-120MHz频率，步进0.1MHZ，使用上非常方便。

BH1415F 是一种无线音频传输集成电路，它可以将计算机声卡、游戏机、CD、DVD。

MP3、调音台等立体声音频信号进行立体声调制发射传输，配合普通的调频立体声接收机就可实现无线调频立体声传送。

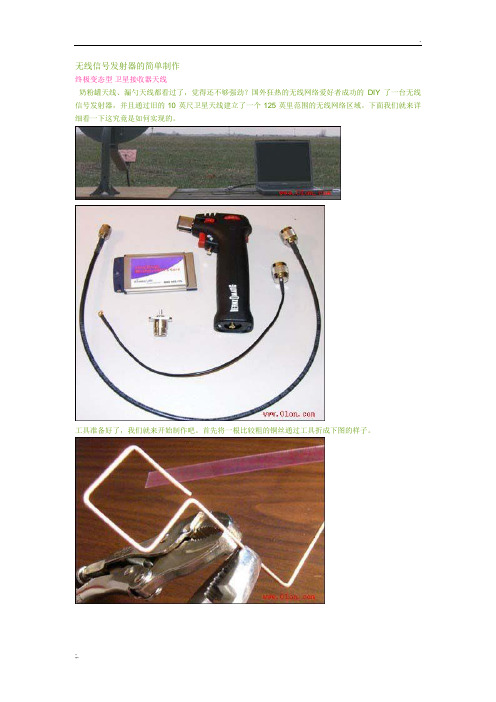

无线信号发射器的简单制作终极变态型卫星接收器天线奶粉罐天线、漏勺天线都看过了，觉得还不够强劲？国外狂热的无线网络爱好者成功的DIY了一台无线信号发射器，并且通过旧的10英尺卫星天线建立了一个125英里范围的无线网络区域。

下面我们就来详细看一下这究竟是如何实现的。

工具准备好了，我们就来开始制作吧。

首先将一根比较粗的铜丝通过工具折成下图的样子。

整个天线的主题部分是一个银制的连接器，铜质天线将通过这个连接器与底板相连。

天线通过连接器固定天线安装的位置天线通过银质连接器固定在底板上，需要注意的是，天线不能和底板接触，因此在安装的时候可以借助一些支撑工具，保持天线和底板的距离。

接下来就是天线的组装工作了，利用旧的卫星接受天线我们很容易的就装好了这台无线网络信号发射器。

卫星天线的高频头连接天线的底座天线和底座的连接最终成品从上面的图片我们可以看到，当摆放在水平面上的时候，接收器的盆与水平成了大概45度的角度，而与接收器的盆平行的天线也和地面成了45度。

对于DIY的成果，我们也做了简单的测试，请看下图。

从测试软件中看，CH6的信号发涞阍赥own B，距离测试点英里；CH5的信号发射点在Town A，距离测试点2.4英里；而在CH1的两个AP桥接自Town A和距离发射点2.6英里的Town C。

可以看到，自制的无线信号发射器覆盖范围还是很广的。

更多AP测试安装在车上，便于移动小结：虽然现在DIY之风流行，不过这个变态型的无线信号发射器的制作对于一般用户稍显难了一些，并且对制作者网络和动手能力要求较高，而最后部分的的测试，更是普通用户无法完成的，同时如此大面积的无线网络覆盖在安全性方面也存在一些问题，不过这种DIY的精神还是只等推崇的，试想一下，今后在广袤的田野上使用笔记本通过无线网络聊天的情景是多么的惬意。

还有其它的天线：2.4G无线网卡天线馈源易拉罐天线:铁锅天线:烤盘做的抛物面天线，增益8db全文总结：科技是不断不发展的，而我们DIY的精神更是永无止境。

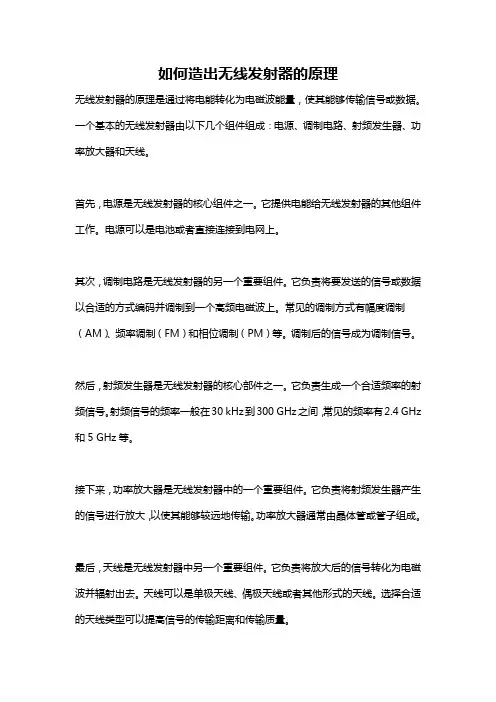

如何造出无线发射器的原理无线发射器的原理是通过将电能转化为电磁波能量，使其能够传输信号或数据。

一个基本的无线发射器由以下几个组件组成：电源、调制电路、射频发生器、功率放大器和天线。

首先，电源是无线发射器的核心组件之一。

它提供电能给无线发射器的其他组件工作。

电源可以是电池或者直接连接到电网上。

其次，调制电路是无线发射器的另一个重要组件。

它负责将要发送的信号或数据以合适的方式编码并调制到一个高频电磁波上。

常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

调制后的信号成为调制信号。

然后，射频发生器是无线发射器的核心部件之一。

它负责生成一个合适频率的射频信号。

射频信号的频率一般在30 kHz到300 GHz之间，常见的频率有2.4 GHz 和5 GHz等。

接下来，功率放大器是无线发射器中的一个重要组件。

它负责将射频发生器产生的信号进行放大，以使其能够较远地传输。

功率放大器通常由晶体管或管子组成。

最后，天线是无线发射器中另一个重要组件。

它负责将放大后的信号转化为电磁波并辐射出去。

天线可以是单极天线、偶极天线或者其他形式的天线。

选择合适的天线类型可以提高信号的传输距离和传输质量。

无线发射器的工作原理如下：首先，电源为其他组件提供所需的电能。

其次，调制电路将要发送的信号或数据进行调制，生成调制信号。

然后，射频发生器产生一个合适频率的射频信号。

接下来，功率放大器将射频信号放大。

最后，放大后的信号由天线转化为电磁波并辐射出去。

总的来说，无线发射器通过电能转化为电磁波能量，将信号或数据传输到接收器或者其他设备。

无线发射器的工作依赖于电源、调制电路、射频发生器、功率放大器和天线等组件的协同工作。

通过合理的设计和配置，无线发射器可以实现可靠和高质量的无线通信。

车载天线研制方案1. 引言车载天线是指安装在车辆上用于接收和发送无线信号的天线。

随着无线通信技术的发展，车载天线在汽车和物联网等领域扮演着重要角色。

本文将介绍车载天线的研制方案，包括设计原则、选择天线类型、布局和优化等内容。

2. 设计原则车载天线的设计需要考虑以下原则：•低蒙皮损失：车载天线应该具有较低的蒙皮损耗，以确保无线信号的高效接收和发送。

•宽频带特性：车载天线应该覆盖多个频段，并具备宽频带特性，以适应不同的通信需求。

•多天线设计：为了提高天线系统的性能和可靠性，应采用多天线设计。

多天线设计可增加接收和发送信号的强度，并提供空间分集和阵列增益等优势。

•匹配网络优化：为了确保天线和无线电设备之间的能量匹配，应对天线的阻抗进行优化，减少能量损耗和反射。

•抗干扰能力：车载天线应具备良好的抗干扰能力，以应对在车辆行驶过程中可能出现的干扰信号。

3. 天线类型选择车载天线可以使用多种类型的天线，根据不同的应用需求选择合适的天线类型。

•杆状天线：适合用于车辆的FM/AM广播接收和发送。

该类型天线具有简单的结构，易于安装和维护，并具备良好的信号接收和发送能力。

•贴片天线：适合用于车辆的GPS导航和蓝牙通信。

该类型天线具有小巧的尺寸和低的蒙皮损耗，可以方便地集成到车辆的外观中。

•圆盘天线：适合用于车辆的卫星通信和无线网络。

该类型天线具备较高的增益和覆盖范围，可以实现车辆与地面和卫星的高速通信。

4. 天线布局和优化•天线布局：车载天线应尽量避免相互干扰，并在车辆表面上均匀分布。

一般来说，应将不同类型的天线放置在车辆的不同部位，以减少互相干扰的可能性。

•天线辐射模式优化：通过调整天线的几何结构和放置位置，可以实现天线的辐射模式优化。

例如，通过增加辐射元素的数量和调整它们之间的间距，可以实现天线辐射方向的控制和优化。

•匹配网络优化：为了实现天线与无线电设备之间的能量匹配，应对天线的匹配网络进行优化。

常见的优化方法包括调整匹配网络中的电感和电容元件的数值，以及选择适当的网络拓扑结构。

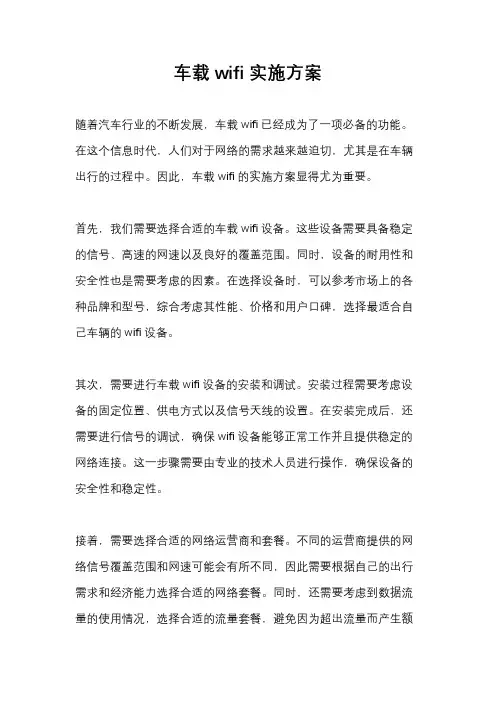

车载wifi实施方案随着汽车行业的不断发展，车载wifi已经成为了一项必备的功能。

在这个信息时代，人们对于网络的需求越来越迫切，尤其是在车辆出行的过程中。

因此，车载wifi的实施方案显得尤为重要。

首先，我们需要选择合适的车载wifi设备。

这些设备需要具备稳定的信号、高速的网速以及良好的覆盖范围。

同时，设备的耐用性和安全性也是需要考虑的因素。

在选择设备时，可以参考市场上的各种品牌和型号，综合考虑其性能、价格和用户口碑，选择最适合自己车辆的wifi设备。

其次，需要进行车载wifi设备的安装和调试。

安装过程需要考虑设备的固定位置、供电方式以及信号天线的设置。

在安装完成后，还需要进行信号的调试，确保wifi设备能够正常工作并且提供稳定的网络连接。

这一步骤需要由专业的技术人员进行操作，确保设备的安全性和稳定性。

接着，需要选择合适的网络运营商和套餐。

不同的运营商提供的网络信号覆盖范围和网速可能会有所不同，因此需要根据自己的出行需求和经济能力选择合适的网络套餐。

同时，还需要考虑到数据流量的使用情况，选择合适的流量套餐，避免因为超出流量而产生额外的费用。

最后，需要进行车载wifi设备的日常维护和管理。

定期对设备进行检查和清洁，确保设备的正常运行。

同时，需要定期更新网络套餐，根据实际的网络使用情况进行调整，避免浪费和不必要的费用。

在使用过程中，也需要注意保护个人隐私和网络安全，避免连接不安全的网络和泄露个人信息。

综上所述，车载wifi的实施方案包括选择合适的设备、安装调试、选择合适的网络套餐以及日常维护管理。

只有在每个环节都做到位，才能够实现车载wifi的良好使用效果，为车辆出行提供更加便利的网络连接。

希望以上内容能够对您有所帮助。

车载无线传输装置通常是指能够将车辆内的信息（如行车数据、视频监控、语音通话等）无线传输到其他设备或服务器的设备。

以下是一个基本的车载无线传输装置的制作方法，但请注意，具体制作过程需要遵循相关法律法规和技术标准，确保设备的安全性和可靠性。

1. 需求分析：-确定装置需要传输的数据类型（如音频、视频、行车数据等）。

-确定传输距离、传输速率、功耗等技术要求。

-考虑设备的尺寸、安装位置和用户界面设计。

2. 选择组件：-选择合适的微控制器（MCU）或处理模块，用于处理数据和控制装置。

-选择无线通信模块，如Wi-Fi、蓝牙、4G/5G模块等，根据传输需求和环境选择合适的通信技术。

-选择存储设备，如SD卡或内置硬盘，用于存储数据。

-选择电源管理模块，确保设备的稳定供电。

-选择必要的输入/输出模块，如摄像头、传感器、显示屏等。

3. 硬件设计：-设计电路板（PCB）布局，确保所有组件的正确连接和空间布局。

-制作电路板，可以自己动手制作或委托专业PCB制造商生产。

-进行电路测试，确保所有组件正常工作。

4. 软件开发：-开发固件，用于控制装置的初始化和日常运行。

-开发应用程序，用于用户界面和数据处理。

-如果需要，开发服务器端软件，用于接收和处理传输的数据。

5. 集成和测试：-将硬件和软件集成，进行整体测试，确保装置能够正常工作。

-进行实地测试，模拟实际行车环境，验证设备的稳定性和可靠性。

6. 合规性和安全：-确保设备符合当地的法律法规和无线电频率使用规定。

-实施加密和认证机制，确保数据传输的安全性。

7. 用户手册和文档：-编写用户手册，提供设备的安装、使用和维护指南。

-准备技术文档，包括电路图、设计细节和测试报告。

8. 批量生产和分发：-如果需求量大，可以考虑批量生产。

-根据销售策略和目标市场，进行产品的分发和销售。

请注意，这只是一个大致的制作流程，实际操作时可能需要更详细的规划和更多的技术细节。

特别是涉及到无线通信和数据安全的问题，需要有专业的知识和经验。

车载Wifi方案简介车载WiFi是指在车辆内部提供无线网络连接的解决方案。

它允许车内乘客和驾驶员在行驶过程中通过连接到车辆的无线网络来享受互联网效劳。

车载WiFi方案可以为乘客提供高速上网、在线娱乐和实时导航等功能，为驾驶员提供车辆诊断和远程监控等效劳。

本文将介绍车载WiFi方案的工作原理、应用场景以及实施步骤。

工作原理车载WiFi方案基于移动无线通信技术，通常采用4G LTE网络或者Wi-Fi连接来实现车辆与互联网的连接。

以下是车载WiFi方案的工作原理：1.车载设备：车载WiFi方案需要一个车载设备来提供无线网络连接。

这个设备通常由一个小型路由器或者一个移动热点组成，可以通过SIM卡或者外部的4G LTE模块连接到网络。

2.网络连接：车载设备通过4G LTE网络或者Wi-Fi与互联网效劳提供商的效劳器建立连接。

这个连接是通过一个平安的通道来传输数据的，确保数据的平安和隐私。

3.乘客和驾驶员连接：乘客和驾驶员可以通过连接到车载设备提供的无线网络来访问互联网。

他们可以使用自己的移动设备，如手机、平板电脑或者笔记本电脑来连接到车载WiFi并享受在线娱乐、上网冲浪等功能。

4.应用效劳：车载WiFi方案还可以提供一系列的应用效劳，如车载娱乐系统、车辆诊断和远程监控等。

这些效劳可以通过连接到车载WiFi的设备来访问和控制。

车载WiFi方案在许多场景中都有广泛的应用。

以下是一些常见的应用场景：1.出租车和专车效劳：出租车和专车效劳可以通过提供车载WiFi来吸引更多的乘客。

乘客可以在车内享受高速上网，使用社交媒体、浏览新闻、观看视频等。

2.商务巴士和旅游车：商务巴士和旅游车可以为乘客提供车载WiFi来提供更好的出行体验。

乘客可以在车内进行工作、查看邮件、参加在线会议等。

3.公共交通工具：公共交通工具，如公交车和地铁，可以提供车载WiFi来吸引更多的乘客。

乘客可以在车内上网冲浪，获取实时公交信息、地图导航等。
