吊钩式抛丸清理机的用途和主要技术参数吊钩式抛丸清理机是一种专用设备，用于将抛丸颗粒高速喷射到工件表面，以清除表面污垢、氧化皮、油污、锈蚀等。

它广泛应用于机械制造、汽车零部件、航空航天、铁路、铸造、钢结构等行业中，可以有效提高工件表面质量和涂层附着力，延长工件的使用寿命。

1.清理效率：吊钩式抛丸清理机的清理效率是指单位时间内清理的工件数量或清理的面积。

清理效率主要受到抛丸机的喷射速度、喷射量和工件悬挂数量的影响。

2.清理质量：清理质量是指清理后工件表面的清洁度和粗糙度。

清理质量受到抛丸机的喷射速度、喷射量、抛丸颗粒的种类和尺寸、清理工艺参数等因素的影响。

3.工件尺寸：吊钩式抛丸清理机适用于不同尺寸的工件清理。

它具有一定的清理孔径和悬挂容量，可根据工件的大小和重量来选择合适的清理机型号。

4.抛丸清理机的尺寸：吊钩式抛丸清理机的尺寸包括长度、宽度和高度，根据清理工件的大小和工作场地的限制，选择适合的清理机尺寸。

5.抛丸室容积：抛丸室容积是指吊钩式抛丸清理机的喷射室内的有效容积。

它决定了喷射速度和喷射量，对清理效果有重要影响。

6.抛丸机功率：抛丸机的功率可以根据清理工件的大小和清理效果的要求来确定。

功率较大的抛丸机有更高的清理效率和能力。

7.喷射速度：喷射速度是指抛丸颗粒从喷射枪喷射出来时的速度。

喷射速度的大小直接影响到抛丸颗粒对工件表面的冲击力和清理效果。

8.喷射量：喷射量是指抛丸颗粒喷射出来的数量。

喷射量的大小与喷射速度、工件悬挂数量、抛丸时间等因素有关，它是衡量抛丸清理机清理能力的重要指标。

以上是吊钩式抛丸清理机的主要技术参数，不同厂家和型号的抛丸清理机可能会有所差异。

在选择抛丸清理机时，需要根据清理工件的尺寸、清理质量的要求、清理效率的要求等因素综合考虑，以选择最合适的设备。

吊钩式抛丸清理机的应用及特点吊钩式抛丸清理机是一种重要的设备，主要用于对各种表面进行打磨清洗，使其更加光滑、平整和美观。

该机器通过发射高速旋转的抛丸来清理工件，使得工件表面更加光滑，适用于各种模具、轴承、齿轮、轴等产品的表面处理，以及船舶、铁路车辆、桥梁、钢结构等大型设备的外表面处理。

本文将从应用、特点、维护保养等角度，简单介绍吊钩式抛丸清理机。

一、吊钩式抛丸清理机应用1、对各种材料表面进行清理:吊钩式抛丸清理机适用于各种金属制品、钢板、方管、铸件、锻件、航空零件、汽车配件、模具、钢轨及钢结构等大型设备的外表面处理。

2、适用于批量生产的场合: 吊钩式抛丸清理机可用于批量生产。

并且该机器有高效、快速的功能，可以大大提高生产效率。

在汽车配件、机械制造、铸造等行业中的清理、处理都需要吊钩式抛丸清理机。

3、适用于大型设备的外表面处理: 吊钩式抛丸清理机适用于船舶、钢桥、高架路桥、立交桥、港口设备、工程机械设备等大型设备的外表面处理。

二、吊钩式抛丸清理机的特点1、高效率：由于它发射的是高速旋转的钢丸，所以抛丸清理机的效率很高。

在相同时间内，可以清理更多的工件。

2、抛丸效果好：通过一定的动力设备，抛丸清理机可以将钢丸从机器里面发射出来，然后以高速旋转和磨碰的方式对工件表面进行处理。

会让工件的表面变得更加光滑，有利于后续的制造加工。

3、操作简单：吊钩式抛丸清理机使用方便，只需将工件吊起来，将其固定到机器上，设定清理时间、效果和速度即可，操作极为简单。

4、适用范围广: 吊钩式抛丸清理机应用范围很广泛，不仅适用于不同种类的材料，还适用于不同的场合和不同的工艺。

三、吊钩式抛丸清理机日常维护1、把抛丸清理机的设备保持在干燥、无尘的环境内。

2、每个工作日结束后应清理设备，及时将杂质从设备中清理干净。

3、定期检查机器的齿轮、轴承和电源系统是否有问题，有问题及时进行更换和维修。

4、合理使用机器，不要超负荷使用，避免机器可以正常使用的寿命被削减。

吊挂式抛丸机工作原理
吊挂式抛丸机是一种常见的表面处理设备，工作原理如下：
1. 装载工件：首先将待处理的工件悬挂在设备的悬挂装置上，确保工件可以自由旋转和摆动，并且不会与其他工件碰撞。

2. 抛丸室：启动设备后，工件会被送入一个密封的抛丸室内。

抛丸室内有一个高速旋转的刮板式抛丸机或者盘式抛丸机。

3. 抛丸过程：在抛丸室内，抛丸机向工件表面喷射高速飞溅的抛丸颗粒，这些抛丸颗粒可以是钢丸或者其他材料。

抛丸颗粒的速度和角度可以根据需要进行调整。

4. 清理效果：抛丸颗粒在高速撞击工件表面时，会将表面的氧化物、油脂、锈蚀等杂质冲刷除去，从而使工件表面变得清洁。

5. 循环回收：使用吸尘系统或风力系统将抛丸室内产生的抛丸颗粒和清理污染物收集起来，经过处理后再次投入使用。

6. 检查和后处理：抛丸处理完成后，将工件从抛丸室中取出，并进行质量检查。

根据需要，还可以进行后处理，例如防锈处理、喷涂等。

通过以上工作步骤，吊挂式抛丸机能够有效地去除工件表面的污垢和不良杂质，达到清洁和提高表面质量的目的。

该工艺适用于各种材料的工件，如钢板、钢管、铸件等。

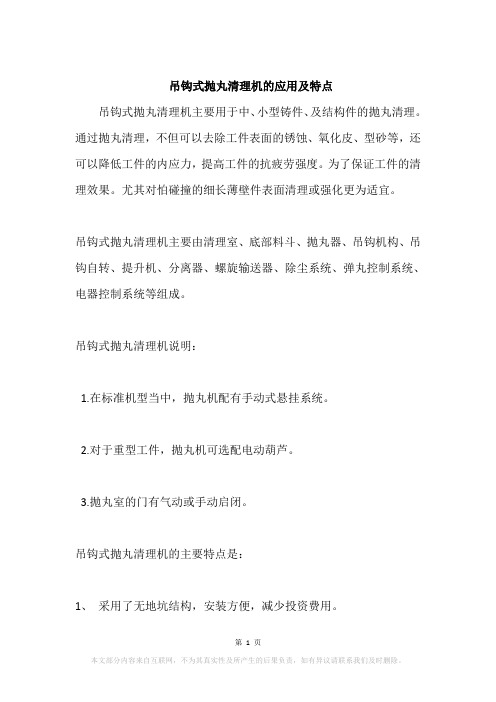

吊钩式抛丸清理机的应用及特点吊钩式抛丸清理机主要用于中、小型铸件、及结构件的抛丸清理。

通过抛丸清理，不但可以去除工件表面的锈蚀、氧化皮、型砂等，还可以降低工件的内应力，提高工件的抗疲劳强度。

为了保证工件的清理效果。

尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。

吊钩式抛丸清理机主要由清理室、底部料斗、抛丸器、吊钩机构、吊钩自转、提升机、分离器、螺旋输送器、除尘系统、弹丸控制系统、电器控制系统等组成。

吊钩式抛丸清理机说明：1.在标准机型当中，抛丸机配有手动式悬挂系统。

2.对于重型工件，抛丸机可选配电动葫芦。

3.抛丸室的门有气动或手动启闭。

吊钩式抛丸清理机的主要特点是：1、采用了无地坑结构，安装方便，减少投资费用。

2、结构紧凑，生产效率高，清理质量好，工作安全可靠，运转平稳。

3、吊钩具有自行升降、行走和室内旋转三种功能。

吊钩式抛丸清理机应用领域：结构件、电动车车架、叉车焊接件、电机壳齿轮箱阀门、栅栏、三轮车车架、汽车车架、汽车轮毂、液化气罐、散热片、五金工具等多种领域。

它具有以下优点：１. 采用大抛丸量、高抛射速度的国际先进悬臂式离心抛丸器，能显着地提高清理率、获得满意的清理质量。

２. 模拟抛射图及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制，抛丸器的选用及布置更为合理。

３. 采用倍受欢迎的无地坑结构形式，即节省了地坑基础的施工费用及时间，又解决了用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。

吊钩具有升降、运行和室内旋转的功能。

４. 清理室内采用高铬板防护，使用寿命大大提高，外形美观、易于更换。

自动：需抛丸处理的工件直接悬挂在吊钩或挂架上，人工带至抛丸室前部的牵引系统，吊钩自动进入抛丸室。

吊钩进入抛丸室后，抛丸室门将气动关闭，电气联锁，以避免工件在抛丸室内进行抛丸处理时他人误开抛丸室门。

吊钩进入抛丸室在设定的区间位置作来回往复运动和自转，使工件受到充分抛射，减少抛射死角。

二个吊钩、一个吊钩在抛丸室内抛射，另一个吊钩可装卸工件。

吊钩式抛丸机技术参数
吊钩式抛丸机是一种常见的表面处理设备，用于清理和加工各种金属制品。

以下是吊钩式抛丸机的技术参数：
1. 处理能力：吊钩式抛丸机的处理能力通常根据工件的尺寸和
重量而定，一般在0.5-50吨之间。

2. 抛丸量：吊钩式抛丸机的抛丸量通常在0.5-2.5kg/min之间。

3. 功率：吊钩式抛丸机的功率通常在11-30kW之间，具体取决
于设备的尺寸和生产能力。

4. 清理效果：吊钩式抛丸机的清理效果通常根据工件的表面要
求和使用的抛丸材料而定。

一般来说，清理效果可以达到Sa2.5-Sa3级别。

5. 运转速度：吊钩式抛丸机的运转速度通常在0.5-2m/min之间，具体取决于工件的尺寸和需要的处理时间。

6. 抛丸材料：吊钩式抛丸机使用的抛丸材料通常是钢丸、钢砂、铝丸等，可以根据工件的表面要求和处理效果进行选择。

7. 控制方式：吊钩式抛丸机的控制方式通常采用PLC自动控制
系统，可以实现设备的自动化生产和控制。

以上是吊钩式抛丸机的技术参数，供参考。

具体的技术参数可以根据实际生产需要进行调整和改变。

- 1 -。

吊钩式抛丸机的工作原理及工作顺序
吊钩式抛丸机的工作原理︰当抛丸机开始工作时，是先启动除尘系统等装置和部件，然后让设备主机开始运行。

将吊钩下降来吊起工件并上升到规定位置上，然后沿轨道进入抛丸清理室进行抛丸清理，此时抛丸清理室大门是关闭状态，等到抛丸清理工作结束后再打开，以便送出处理后的工件。

吊钩式抛丸机的工作顺序︰除尘系统运行—开提升机—开螺旋输送器—开分离器—吊钩在清理室外装载工件并升至一定高度—吊钩进入清理室内，到指定位置后停止—清理室大门关闭，吊钩开始旋转—抛丸器和供丸闸开，抛丸清理工作开始一吊钩所挂工件清理完毕，供丸闸门关—抛丸器停—吊钩自转停—清理室大门开，吊钩移出清理室—吊钩在清理室外卸工件—整机工作停止。

吊钩式抛丸机的优点
吊钩式抛丸机有很多优点，我们圣金为您简单介绍一下，主要如下：
1、吊钩式抛丸机结构紧凑，外形尺寸小，无地坑，易于装卸，运输与安装调试适应范围广。

2、采用具有大抛丸量、高抛射速度的新型抛丸器，能显著地提高清理效率，获得满意的清理质量。

3、本机采用二台曲线叶片直联抛丸器，清理效率高，效果好，节能性强。

4、采用幕帘风选式丸砂分离器，分离效果好，从而提高了抛丸器中各种易损件的奉命。

5、钩具有自行升降、行走和室内旋围三种功能。

6、体大门及供丸闸门由电磁离合器自动开启，适于小型企业，节省能源投资。

7、门周围密封结构好，确保工作时无逸飞弹丸，保证工作人员的安全及环境卫生。

8、机电器功率总容量小，一般企业安装使用时可不必增容，方便于用户。

如果还有其他问题可以咨询我们，希望可以帮助到您。

专利名称：一种吊钩式抛丸机
专利类型：发明专利
发明人：杜爱民,陈茂辉,杜东亮,唐运民申请号：CN201810572485.X
申请日：20180606
公开号：CN108466180A
公开日：
20180831
专利内容由知识产权出版社提供
摘要：本发明公开了一种吊钩式抛丸机，包括上机架、吊装旋转装置、吊钩、抛丸室、弹丸孔、喷砂口、震荡机、砂丸分离网和室门，上机架设置在抛丸室的上方，吊装旋转装置设置在上机架上，吊钩一端设置在吊装旋转装置上，另一端伸入抛丸室内，弹丸孔设置在抛丸室内，若干喷砂口对称在抛丸室的两侧壁上，砂丸分离网设置在抛丸室的底部，震荡机设置在抛丸室的底部，与砂丸分离网相匹配，室门设置在抛丸室上，该发明的吊钩式抛丸机，通过增设的震荡机和砂丸分离网，能够实现快速分离砂丸，便于砂丸的回收再利用。

申请人：宿迁市通用机械有限公司
地址：223800 江苏省宿迁市经济开发区南区敬业路4号
国籍：CN
更多信息请下载全文后查看。
