【CN305628344S】雾化器GA213218LumiTank【专利】

纳米喷雾雾化仪的作用原理纳米喷雾雾化仪是一种能够将液体转化为微细雾状颗粒的设备。

它广泛应用于医疗、农业、制药、化工、美容等领域，可以用于药物雾化给药、农作物保护、空气净化、脸部护理等。

纳米喷雾雾化仪的作用原理主要分为液体流体力学原理和雾化原理两个方面。

一、液体流体力学原理：纳米喷雾雾化仪中的液体被通过泵或者压力来提供稳定的流体力学条件。

液体从供液系统进入雾化喷嘴的流道中，通过增加供液压力或者调整喷嘴结构，能够控制液体的流速和流量。

液体在喷嘴流道中的流速增加会导致压力降低，从而促使液体发生喷射效应。

而喷嘴流道的流体流动形式会影响喷雾效果，从而改变雾化粒子的大小和分布。

所以液体流体力学原理是纳米喷雾雾化仪中液体喷射和流动的基本原理。

二、雾化原理：纳米喷雾雾化仪中的雾化喷嘴是实现液体雾化的核心组件，其主要作用是将液体分散成微小颗粒的形式。

雾化原理主要有压缩气体雾化原理和超声波雾化原理两种。

1. 压缩气体雾化原理：压缩气体雾化原理是主要利用高速气流将液体分散成细小颗粒。

当压缩空气通过喷嘴的孔径时，产生高速气流，进而形成局部低气压环境。

此时容器中的液体会受到低气压环境的影响，形成局部气泡并随即破裂，从而将液体分散成非常小的颗粒。

通过控制气流的流速、压力和孔径的大小等因素，可以获得不同粒径的雾化颗粒。

2. 超声波雾化原理：超声波雾化原理是利用超声波的机械振动作用将液体分散成微细颗粒。

在纳米喷雾雾化仪中，超声波发生器将电能转变为机械波能，形成超声波传播。

超声波通过振动雾化器上的振动片，使液体发生细小的振动，进而产生剪切力和拉伸力。

液体表面受到剪切力的作用，会形成液滴并排列成链状。

受到拉伸力的作用，链状液滴会被拉长成细长的形状。

当液滴足够细的时候，会发生表面张力的破裂，即分散成均匀雾状颗粒。

超声波雾化原理主要适用于高粘度液体和高浓度溶液的雾化过程，因为其能产生更高的剪切力和拉伸力。

综上所述，纳米喷雾雾化仪的作用原理是基于液体流体力学和雾化原理相结合的过程。

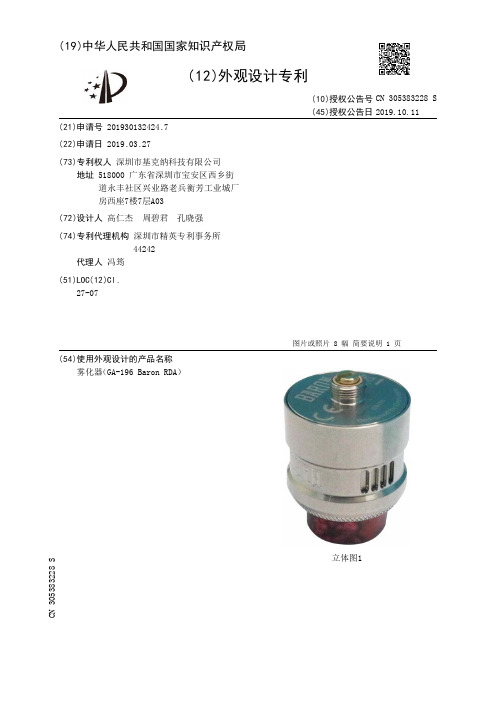

(19)中华人民共和国国家知识产权局
(12)外观设计专利
(10)授权公告号 (45)授权公告日 (21)申请号 201930132424.7
(22)申请日 2019.03.27
(73)专利权人 深圳市基克纳科技有限公司
地址 518000 广东省深圳市宝安区西乡街
道永丰社区兴业路老兵衡芳工业城厂
房西座7楼7层A03
(72)设计人 高仁杰　周碧君　孔晓强　
(74)专利代理机构 深圳市精英专利事务所
44242
代理人 冯筠
(51)LOC(12)Cl.
27-07
(54)使用外观设计的产品名称
雾化器（GA-196 Baron RDA）
立体图1
图片或照片 8 幅 简要说明 1 页CN 305383228 S 2019.10.11
C N 305383228
S
主视图后视图左视图右视图
俯视图
仰视图
立体图1
立体图2
外观设计图片或照片1/1页
2 CN 305383228 S。

专利名称：雾化器
专利类型：实用新型专利
发明人：张宇,张智威,郭衍康申请号：CN202121136445.4申请日：20210525
公开号：CN215736937U
公开日：
20220208
专利内容由知识产权出版社提供
摘要：本实用新型涉及对可雾化液体加热雾化的技术领域，公开一种雾化器。

该雾化器包括：壳体组件，其限定雾化空间、第一进气通道和第二进气通道。

所述雾化空间内用于设置发热部件；所述第一进气通道自所述壳体组件的外侧向内延伸至与所述雾化空间连通，用于将第一气流吹向所述发热部件的侧部或顶部；所述第二进气通道自所述壳体组件的外侧向内延伸至低于所述第一进气通道的位置，用于提供能够吹向所述发热部件的底部的第二气流。

本实用新型实施例提供的雾化器由于通过第一进气通道和第二进气通道提供两股气流，一股可直接吹向发热部件，另一股则可被引导成向发热部件的底部吹出，因此可实现气流从多个方向更全面的吹向发热部件，使得烟雾扩散更加均匀。

申请人：深圳市吉康维普科技有限公司
地址：518126 广东省深圳市宝安区航城街道三围社区泰华梧桐工业园霜降5层
国籍：CN
代理机构：深圳市六加知识产权代理有限公司
代理人：曲卫涛
更多信息请下载全文后查看。

专利名称：一种简易雾化器
专利类型：发明专利
发明人：李惠君
申请号：CN201711150799.2申请日：20171118
公开号：CN109808457A
公开日：
20190528
专利内容由知识产权出版社提供
摘要：本发明涉及一种简易雾化器，包括用于盛水的矿泉水瓶和设置在矿泉水瓶开口处的雾化组件，雾化组件包括与矿泉水瓶开口处螺纹连接的壳体、设置在壳体内的旋转盘、驱动旋转盘旋转的微型马达；微型马达固定在壳体的上方，微型马达的输出轴穿入壳体内腔与旋转盘的中心轴联接；壳体的上表面设有至少一个与壳体内腔相通的雾化出口；矿泉水瓶的开口处设有单向阀；旋转盘上设有若干个固定式破碎梳，若干个固定式破碎梳组成雾化格栅。

本发明的简易雾化器结构简单、使用方便、体积较小；并且只需3V‑24V的电压便可驱动微型马达旋转，采用传统的充电宝或笔记本、轿车配备的USB接口就能为微型马达供电。

申请人：西安仁科电子科技有限公司
地址：710000 陕西省西安市高新区高新三路15号1幢551室
国籍：CN
代理机构：西安智萃知识产权代理有限公司
代理人：张蓓
更多信息请下载全文后查看。
