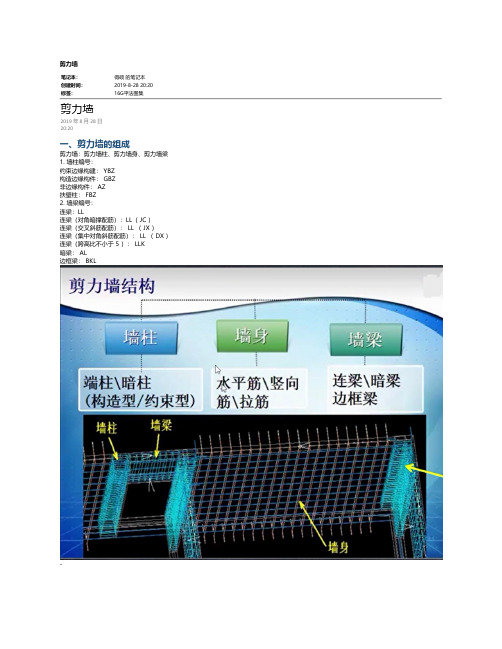

笔记本：得硕 的笔记本创建时间：2019-8-28 20:20标签：16G平法图集剪力墙剪力墙2019 年 8 月 28 日20:20一、剪力墙的组成剪力墙：剪力墙柱、剪力墙身、剪力墙梁1. 墙柱编号：约束边缘构建： YBZ构造边缘构件： GBZ非边缘构件： AZ扶壁柱： FBZ2. 墙梁编号：连梁：LL连梁（对角暗撑配筋）：LL（ JC ）连梁（交叉斜筋配筋）： LL （ JX ）连梁（集中对角斜筋配筋）： LL （ DX ）连梁（跨高比不小于 5 ）： LLK暗梁： AL边框梁： BKL-二、墙柱的分类1. 墙柱按竖向位置①约束边缘位置划分2. 按平面形状划分 ：钢筋图集lc表示：剪力墙的约束 边缘构件 沿墙肢方向的长度约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙二者区别是约束边缘 lc 区域全加强配筋，构造边缘只加强阴影区域三、墙柱的平法识图1. 剪力墙的平法表示2. 墙柱的钢筋构造①约束边缘构建构造** 区分水平 Lc 范围内的拉筋间距与箍筋竖直方向的间距②纵向钢筋构造③边缘构件纵向钢筋的链接构造3. 墙柱的计算案例基本信息：三级钢筋、二级抗震、C 30 混凝土、保护层厚度 15mm 、筏板厚度 600mm ，捆扎搭接、接头面积率 25% 、地下室二层层高 3.05m 、顶层层高 2 120mmLae =40 d =40*16=640 mm大于 600-40=560mm （筏板厚度减去保护层厚度），基础插筋需要弯锚：弯折 15 d，且平直段长度需≥ 0.6Labe 且＞ 20d 0.6 Labe =0.6*40*16=384 mm， 20 d =20*16=320 mm，均小于 560 mmLle =48 d =48*16=768 mm（查表得知）<<剪力墙 - 电子表格.xlsx>><<剪力墙 - 电子表格.xlsx>>注意拉筋：需要拉住纵筋，长度计算 +2 d非阴影区拉筋的根数同阴影区<<剪力墙 - 电子表格.xlsx>>四、墙身的平法表示1. 剪力墙身水平分布筋构造①转角墙转角墙一：伸过去后在配筋率小的一侧搭接转角墙二：两侧配筋率相等，两侧搭接转角墙三：转角处搭接，搭接长度一边 0.8Lae非转角处搭接长度 1.2Lae ，交错搭接②端柱转角墙外侧钢筋深入后减去保护层厚度弯折 15d ，且保证大于 0.6Labe2. 剪力墙竖向钢筋分布构造①墙身竖向分布钢筋在基础中构造基础高度满足直锚：隔二下一，伸至基础板底部基础高度不满足直锚：弯锚 15d ，保证平直段长度≥ Labe 且≥ 20d②保护层厚度≤ 5d③伸出基础顶面以后④顶部构造3. 剪力墙墙身钢筋计算案例基本数据：二级抗震、 C30 混凝土、筏板基础刚度 600mm 、墙身水平分部筋均两排 A8-150 ，拉筋 A6-300 ，层高 3000mmLae=35d=35*8=280mm 小于 600-40=560mm ，基础插筋满足直锚，插筋隔二部一剪力墙纵筋根数 = （ 1900-500-400-2-150 ） /150+1=6<<剪力墙 - 电子表格.xlsx>>拉筋布置说明 :①矩形布置长度 = 墙的厚度 - 保护层厚度 +2d+135 °弯钩长度 =200-2*15+2*6+ 2*1.9*6+2*max（75，10*6） =355mm （注意圆 6 钢筋的弯钩长度）横向根数计算 = （长度 - 两侧暗柱 - 两侧起算厚度） / 间距 +1= （ 1900-500-400-2*150 ） /300+1=4纵向根数计算 = （长度 - 底部起算距离 - 底部第一根钢筋不排布） / 间距 +1= （ 3000-50-150 ） /300=10合计 40 根②梅花形布置横向根数计算 = （长度 - 两侧端柱 - 两侧起算厚度 - 红色布置起算厚度） / 间距 +1= （ 1900-500-400-2*150-2*150 ） /300+1=3纵向根数计算 = （长度 - 底部起算距离 - 底部第一根钢筋不排布 - 红色底部起算厚度） / 间距 +1= （ 3000-50-150-2*150 ） /300+1=9五、墙梁的平法识图1. 连梁的配筋构造普通形式小墙垛处洞口连梁双洞口连梁2. 计算案例Lae =40 d =800 ＞ 600 ，满足直锚<<剪力墙 - 电子表格.xlsx>>已使用 Microsoft OneNote 2016 创建。
剪力墙平法施工图制图规则1.1 剪力墙平法施工图的表示方法1.1.1 剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达。
1.1.2 剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。
当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。
1.1.3 在剪力墙平法施工图中，应按本规则第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。
尚应注明上部结构嵌固部位位置。
1.1.4 对于轴线未居中的剪力墙(包括端柱)，应标注其偏心定位尺寸。
1.2 列表注写方式1.2.1 为表达清楚、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁二类构件构成。
列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
1.2.2 编号规定:将剪力墙按剪力墙柱、剪力墙身、剪力墙梁(简称为墙柱、墙身、墙梁)三类构件分别编号。
1.墙柱编号，由墙柱类型代号和序号组成，表达形式应符合表的规定。
表墙柱编号墙柱类型代号序号约束边缘构件YBZ --构造边缘构件GBZ --非边缘暗柱AZ --扶壁柱FBZ --注:约束边缘构件包括约束边缘暗样、约束边缘端样、约束动缘源墙、约束边缘转角墙四种(见图)。
构造边缘构件包括构造边缘暗柱、构造边缘情柱、构造边缘翼墙，构造边缘转角。
墙四种(见图)。
2.墙身编号，由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中排数注写在括号内。
表达形式为:Q**(**排)注:1.在编号中:如若干墙柱的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可将其编为同一墙柱号;又如若干墙身的厚度尺寸和配筋均相同，仅墙厚与轴线的关系不同或墙身长度不同时，也可将其编为同一墙身号，但应在图中注明与轴线的几何关系。
2.当墙身所设置的水平与竖向分布钢筋的排数为2时可不注、3.对于分布钢筋网的排数规定:当剪力墙厚度不大于400时，应配置双排;当剪力墙厚度大于400，但不大于700时，宜配置三挂;当剪力墙厚度大于700 时。
第三章剪力墙平法标准构造详图及三维示意图傅筑龙审核校对页图集号16G101-1-71错开搭接范围≥500剪力墙水平分布钢筋构造上下两侧水平分布筋在转角侧交错搭接,搭接长度为）上下两侧水平分布筋在转角侧交错搭接,接长度为）上下相邻两排水平筋在转角两侧交错搭接,搭接长度为≥1.2L (≥1.2L ）弯折长度15d傅华夏郭仁俊15d暗柱范围转角墙（三）（外侧水平筋在转角处搭接）15d 15d暗柱范围≥1.2laE (≥1.2la)≥1.2l a E (≥1.2l a )上下相邻两排水平筋在转角两侧交错搭接连接区域在暗柱范围外转角墙（二）15d15d≥1.2laE (≥1.2la)≥1.2laE (≥1.2la)≥500暗柱范围上下相邻两排水平筋在转角两侧交错搭接转角墙（一）（外侧水平筋连续通过转弯其中As1≤As2）（其中As1=As2）形暗柱时剪力墙水平分布钢筋端部做法竖向分布筋筑龙15d15d暗柱斜交转角墙拉筋需与各排分布筋绑扎）审核校对剪力墙水分布钢筋构造搭接错开长度≥郭仁俊≥1.2laE (≥1.2la)≥500≥1.2laE(≥1.2la)剪力墙水平钢筋交错搭接（沿高度没个一根错开搭接）拉筋需与各排分布筋绑扎）注:1.拉结筋应与剪力墙每排的竖向分布钢筋和水 平分布钢筋绑扎.2.剪力墙分布钢筋配置若多于两排，中间排水 平分布钢筋端部构造同内侧钢筋。
水平分布 筋宜均匀放置，竖向分布钢筋在保持相同配 筋率条件下外排筋直径宜大于内排筋直径。
3.剪力墙水平分布钢筋计入约束边缘设计页图集号剪力墙水平分布钢筋构造位于端柱纵向钢筋内侧的墙水平分部钢筋（端柱节点中图示黑色墙体水平分部钢筋）伸入端柱的长度≥LaE,可直锚，其他情况，剪力墙水平分部钢筋应至端柱对边紧贴角筋弯折。
傅华夏竖向分布筋弯折长度15d筑龙审核校对页图集号16G101-1-72剪力墙水平分布钢筋构造傅华夏郭仁俊端柱翼墙（一）15d15d端柱端部墙(一)b w端柱角筋墙身水平分布筋墙身竖向分布筋位于端柱纵向钢筋内侧的墙水平分部钢筋（端柱节点中图示黑色墙体水平分部钢筋）伸入端柱的长度≥LaE,可直锚，其他情况，剪力墙水平分部钢筋应至端柱对边紧贴角筋弯折。
