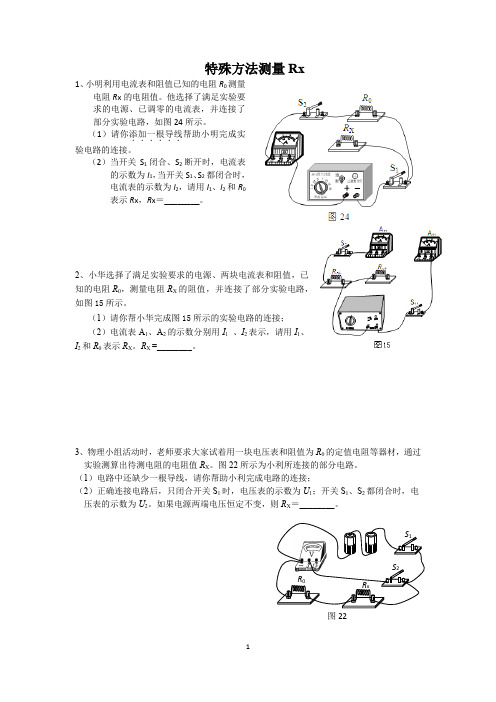

特殊方法测量Rx1、小明利用电流表和阻值已知的电阻R 0测量电阻R x 的电阻值。
他选择了满足实验要求的电源、已调零的电流表，并连接了部分实验电路，如图24所示。
（1）请你添加一根导线．．．．．．帮助小明完成实验电路的连接。
（2）当开关S 1闭合、S 2断开时，电流表的示数为I 1，当开关S 1、S 2都闭合时，电流表的示数为I 2，请用I 1、I 2和R 0表示R x ，R x ＝ 。
2、小华选择了满足实验要求的电源、两块电流表和阻值，已知的电阻R 0，测量电阻R X 的阻值，并连接了部分实验电路，如图15所示。
（1）请你帮小华完成图15所示的实验电路的连接；（2）电流表A 1、A 2的示数分别用I 1 、I 2表示，请用I 1、I 2和R 0表示R X 。
R X =________。
3、物理小组活动时，老师要求大家试着用一块电压表和阻值为R 0的定值电阻等器材，通过实验测算出待测电阻的电阻值R X 。
图22所示为小利所连接的部分电路。
（1）电路中还缺少一根导线，请你帮助小利完成电路的连接；（2）正确连接电路后，只闭合开关S 1时，电压表的示数为U 1；开关S 1、S 2都闭合时，电压表的示数为U 2。
如果电源两端电压恒定不变，则R X ＝________。
图22 R 04、为了测量电阻R x 的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电阻R 0，一个符合要求的电源，以及两个开关S 1和S 2，并连接了部分实验电路，如图23所示，请帮助小龙完成这个实验。
（1）请你添加两根导线．．．．．．完成图23（2）闭合开关S 1，读出电流表示数为I 1；___________，读出电流表示数为I 2；（3）写出电阻R X 的表达式为：R X ＝ ________。
5、小梅想利用一块电压表和阻值已知的电阻R 0测量电阻R x 的阻值。
小梅选择了满足实验要求的器材，并连接了部分实验电路，如图22所示。
测量电阻的几种方法伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。
一、伏安法例1.有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值.解：1. 按图所示电路图连接实验电路；2. 闭合开关，三次改变滑动变阻器R′的值，分别读出两个电表的示数；3. 算出三次R的值，求平均值R=(R1+R2+R3)/3。
评价：可多次测量求平均值，以减小测量误差“伏安法”测电阻中常见的电路故障1．电流表．电压表都没有读数——断路2．电流表或电压表读数时指针偏大——量程选小3．电流表或电压表读数时指针偏小——量程选大4．电流表或电压表指针反偏——正负接线柱接反5．电流表读数突然变大，电压表读数为0——待测电阻短路6．电流表读数突然为0，电压表读数等于电源电压(明显偏转)——待测电阻断路7．无论如何移动滑片，灯的亮度不变，且很亮——滑动变阻器接两个上接线柱8．无论如何移动滑片，灯的亮度不变，且很暗——滑动变阻器接两个下接线柱9．移动滑片,电流表示数变大而电压表示数变小——电压表接在滑动变阻器的两端二. 分压法（伏阻法）（一）电压表和定值电阻替代法例2.有一个阻值已看不清楚的电阻器R，我们要测出它的阻值，但手边只有一个电池组，一个开关，一个电压表，一个已知阻值的电阻器R0和几根导线，如何测出R的阻值吗？写出实验操作和电阻R最后表达式操作步骤：1. 如图所示，将被测电阻R与已知电阻R0串联接入电路，先把电压表并联接在R两端，闭合开关，测出电阻R两端的电压U1。
2. 将电压表拆下，将它并联接在电阻R0两端，测出电阻R0两端的电压U2。
3. 表达式R=U1R0/U2评价：元件使用较少,不能多次测量求平均值,误差较大电压表测量还可以有什么变化吗？请画出电路图（二）电压表和开关替代法例3. 给你一个电池组、一个电压表、一个已知阻值的定值电阻R0、两个开关及几根导线，请你设法只连接一次电路就能测出未知电阻R的阻值，画出电路图，写出实验步骤及未知电阻的表达式。
测量小灯泡的电阻
班级：姓名：
【实验目的】
1、会同时使用电流表和电压表测量小灯泡的电阻
2、体验探究的过程，培养严谨的科学态度
3、分析测量小灯泡的电阻和测量定值电阻的阻值有什么不同
【实验器材】
电源、电流表、电压表、小灯泡、滑动变阻器、开关、导线若干、待测电阻【实验原理】_
【实验电路图】（把实验的电路图画在方框内）
【实验步骤】
1、按照电路图连接实物图
2、检查电路无误后，将滑动变阻器滑片调至的位置。
3、闭合开关，并迅速断开（试触），在开关闭合的瞬间观察电流表、电压表指针的变化，判断电表连接是否正确（有无接反），电流表、电压表量程连接是否合适（量程大，还是小）电流表的量程是，电压表的量程是
4、闭合开关，移动滑动变阻器的滑片。
改变被测小灯泡两端的电压，测出小灯泡两端的电压和通过小灯泡的电流，并观察小灯泡的亮度，分别记下三组对应的电压和电流的数值，将测量的电流和对应的电压值，填入对应的表格内
5、根据欧姆定律的变形公式算出小灯泡的电阻。
【实验表格】
【结论分析】
1、当灯两端电压越大，灯丝电阻，原因是当灯两端电压，灯丝温度，灯丝电阻随着温度而。
2、能否把小灯泡电阻的平均值作为小灯泡的电阻?
，原因是：。
【交流与评估】
实验原理实验
方法
滑动变阻器作用多次实验的目的
测定值电阻测小灯泡电阻。
电阻测量的10种方法图解在电子维修中经常需要测量电阻的阻值。
一般广泛采用的都是用万用表来测量，但量出的结果有一定的误差。
如果需要精确测量可以采用电桥测量。
由于在维修中很少会用到电桥，再之万用表测量虽然精度不是很高但也够用了。
欧姆表测电阻1、欧姆表的结构、原理它的结构如图1，由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。
R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。
欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。
当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+RX）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。
2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。
（2）多用表上的红黑接线柱，表示＋、－两极。
黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。
（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。
（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。
（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF档。
伏安法测电阻1．原理：根据部分电路欧姆定律。
2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。
（如图3）（1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。
其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

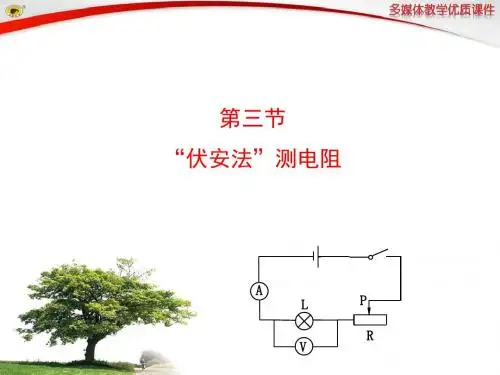

测电阻的几种典型方法一、伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2、原理：I=UR3、电路图： 如图1所示4、步骤： ①根据电路图连接实物。
几个注意点：a 、连接实物时，必须注意 开关应断开；② 检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次Rx 的值，求出平均值。
④整理器材。
二、伏阻法测电阻（一）常见的形式：a 、电压表和定值电阻；b 、电压表和已知最大阻值的变阻器。
（二）具体情形： 1、电压表+定值电阻（1）设计思路：该实验的关键是如何找到待测电阻的电流．因此不妨采用间接测量 的方式：只要求得已知电阻的电流即可．而这一结果可通过测已知电阻两端电压，将测得值除以已知阻值得到．电路图如图8-1所示．（2）实验原理：由欧姆定律可以得到：x x x U R I =，000UI R =，再由串联电路电流处处相等的规律有，000x x x U UR R I U ==因而只需测出已知电阻和未知电阻两端的电压即可． 总结：上面方法是运用一只电压表测量两次，再根据已知电阻计算出被测电阻的阻值．当然可以用两只电压表一次分别测出已知电阻和待测电阻两端的电压，再根据串联电路分压原理计算出被测电阻的阻值．b 、滑动变阻器 变阻（“一上一下” ） 阻值最大（“滑片远离接线柱” ）串联在电路中c 、电流表 “+”接线柱流入，“-”接线柱流出量程选择：算最大电流I=URx并联在电路中 电压表 “+”接线柱流入，“-”接线柱流出 量程选择：看电源电压VARx R ′ 图12、实验改进方案（1）电压表+定值电阻实验步骤:(1)S1、S2合,电压表的示数为U1；(2)S1合，S2开电压表的示数为U2；（3）则Rx= _(U1-U2)*R0/U23、实验改进方案（1）电压表+定值电阻实验步骤:(1)S接a时电压表的示数为U1；(2)S接b时电压表的示数为U2；（3）则Rx=__(U1-U2)*R0/U2思考1：若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx 呢?(有电压表）1.电路设计2.实验步骤:(1)P到a时电压表的示数为U1;(2)P到b时电压表的示数为U2;(3)则Rx=______U2*R0/ (U1-U2)三、安阻法测电阻（一）常见的形式：a、电流表和定值电阻，b、电流表和已知最大阻值的变阻器。
测电阻习题精选
1．（2011江苏扬州，第28题）在测量定值电阻Rx阻值的实验中，
请你将图甲中的实物电路用笔画线代替导线连接完整，并画出电路图。
2．(2011甘肃兰州，第27题)电路的识别与连接（1）根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。
（要求：导线不能交叉）
（2）用“伏安法”测电阻的实验中，某同学连接了如图所示的电路，电路连接中存在几处错误和不足，请你找出来（待测电阻约为15 ῼ。
）
①；
②；
③。
3．（2011山东聊城，第Ⅱ卷第14题）小亮同学做测量小灯泡电阻的实验，小灯泡的额定电压为２．５Ｖ，已经连接了如下图所示的部分电路。
（１）请你用笔画线代替导线将图甲中的电路补充完整。
（２）闭合开关之前，应将滑片移到滑动变阻器的（选填“左”或“右”）端，目的是为了保护电路；
（３）当电压表的示数为２．５Ｖ时，电流表的示数如图乙所示，小灯泡的电阻是Ω；
（4）小亮移动滑片又测量了两次数据后发现，三次测得的灯泡的电阻相差较大，与其他同学交流也是同样的情况，由此总结得出：当灯泡两端的电压增大时，通过灯泡的电流增大，灯泡的亮度（选填“变亮”或“变暗”），灯泡的电阻。
4.（08泰安）有一个小灯泡标有4.5V字样，要测定它正常发光时的电阻（约3Ω）。
已知电源电压为6V，用笔画线把下列器材连接成实验电路图。
5（08广安）（4分）实验：用电流表、电压表测小灯泡的电阻（电阻值大约为10Ω) （l）请把图9中的实验器材按要求正确连接起来；
（2）连接电路时开关应（08广安）；闭合开关前，变阻器的滑片P应调至端（根据连线选填“A
或“B'' )
6（08重庆）（10分）实验桌上准备的器材如图12所示：一个电池组（电压稳定）、一个电流表、一个电压表、一个滑动变阻器、一个开关、导线若干。
小明想利用这些器材测定某待测电阻R X的阻值。
（1）请你用笔画线帮助小明将实物图连接完整，并在右边的虚框中画出对应的电路图（5分）。
（2）小明按照要求连好电路后，闭合开关前，变阻器的滑片应置于_______端（选填“左”或“右”），这样做的目的是为了________________。
（2分）
7、（08哈尔滨）（4分）请将甲图中的实物连接成“伏安法测电阻”的实验电路。
8.冬冬在做伏安法测电阻”的实验中，采用了图13(甲)所示
的电路图。
(1)请按照电路图，用笔画线代替导线，将图13(乙)中的实物图连接完整。
9．（7分）（2011四川广安，卷II第15题）如图9所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。
(1)(2分)对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来。
(2)(2分)实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数
为0的现象。
其错误属于（）
A．电流表的正负接线柱接反 B．电压表的量程选小了
C．电阻R x发生了短路 D．把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数 (填“变大”、“变小”或“不变”)。
（4）实验过程中，某次电流表和电压表的示数如图9丙所示，此时测得的R x= Ω。
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是。
