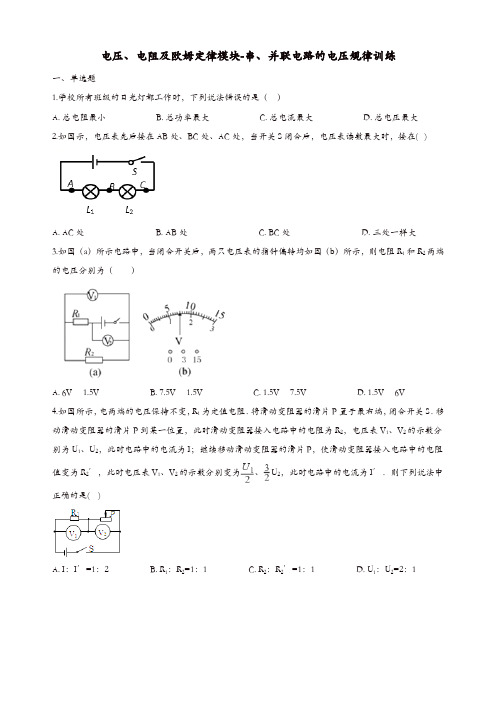

电压、电阻及欧姆定律模块-串、并联电路的电压规律训练一、单选题1.学校所有班级的日光灯都工作时，下列说法错误的是（）A. 总电阻最小B. 总功率最大C. 总电流最大D. 总电压最大2.如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在( )A. AC处B. AB处C. BC处D. 三处一样大3.如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A. 6V 1.5VB. 7.5V 1.5VC. 1.5V 7.5VD. 1.5V 6V4.如图所示，电两端的电压保持不变，R1为定值电阻．将滑动变阻器的滑片P置于最右端，闭合开关S．移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R2，电压表V1、V2的示数分别为U1、U2，此时电路中的电流为I；继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值变为R2′，此时电压表V1、V2的示数分别变为、U2，此时电路中的电流为I′．则下列说法中正确的是( )A. I：I′=1：2B. R1：R2=1：1C. R2：R2′=1：1D. U1：U2=2：15.如图所示，在探究串联电路中的电压关系时，小华同学用电压表测得ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电压值C. 分析数据，得出结论D. 换用电压表的另一量程，再测出几组电压值6.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A. V示数大于V2示数B. V示数等于V1示数C. A示数大于A1示数D. A1示数大于A2示数7.如图所示，电电压为6V，当开关闭合时，电压表的示数是4V，则（）A. 灯L1两端的电压时4VB. 灯L2两端的电压时2VC. 灯L1两端的电压时2VD. 灯L2两端的电压时6V8.如图所示，甲、乙两灯的额定电压相同，闭合开关S后，甲灯比乙灯亮，则下列说法正确的是：（）A. 甲灯两端的电压大于乙灯两端的电压B. 甲灯的电阻大于乙灯的电阻C. 甲灯的额定功率大于乙灯的额定功率D. 将两灯串联起接在原的电上，甲灯仍然比乙灯亮9.在如图电路中，已知电电压6V且不变，R1=10Ω，R2最大阻值为20Ω，那么闭合开关，移动滑动变阻器，电压表的示数变化范围是（）A. 0～6VB. 2V～6VC. 0～2VD. 3V～6V10.如图所示，电电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为2V；那么S1，S2都断开时，L1和L2两端的电压分别为（）A. 2V和4.5VB. 2.5V和4.5VC. 2V和2.5VD. 2.5V和2V二、填空题11.在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是________，R1与R2两端的电压之比为________.12.如图所示电路中，闭合开关S后，电压表V l的示数为4.5V，则电压表V2的示数是________ ，电电压是________13.四只完全相同的灯泡串联后直接接在某一电两端而正常发光，用电压表测出一只灯两端电压为3.8V，则该电电压约为________ ；如果将四只灯泡并联在该电两端，则可能出现的现象是________ 。
中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。
电流和电路模块-电及能量转化训练一、单选题1.关于电路的说法错误的是（）A. 电是提供电能的装置B. 只有电路闭合时，电路中才有电流C. 电流沿着“正极→用电器→负极”的方向流动D. 用电器是将其他形式的能转化为电能的装置2.如图所示各电路图中，正确的是（）A. B.C. D.3.小驰同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车，或没有锁车就离开，因此他想设计提醒收支架和锁车的电路。
在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声。
他们设计了如图所示的四个电路，其中符合要求的是A. B.C. D.4.下列说法正确的是（）A. 在电路中，电是提供机械能的B. 用电器工作时，将电能转化为内能C. 在闭合的电路中，如果没有电就不会有持续电流D. 电路是由电、开关、导线和灯泡组成的5.下列数据符合事实的是（）A. 对人体的安全电压为36VB. 一块橡皮从课桌掉到地上的时间约是4sC. 人体感觉舒适的温度为约37℃D. 人的体积约为0.05m36.如图，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A. ①和③是电压表，②是电流表B. ①是电流表，②和③是电压表C. ①和②是电流表，③是电压表D. ①②和③都是电流表7.如图所示，将电路和水路类比，有较多相似之处．在电路中，与如图所示的水轮机作用相似的是（）A. 用电器B. 电C. 开关D. 导线8.为改善驻守在南沙某岛礁边防战士的工作、生活条件，今年在岛上安装了太阳能电池板。
白天，太阳能电池板给蓄电池充电；晚上，蓄电池为探照灯供电。
这样白天与晚上的能量转化形式是：（）A. 晚上：化学能→电能→太阳能；B. 晚上：化学能→电能→化学能。
C. 白天：太阳能→内能→电能；D. 白天：太阳能→电能→化学能；9.关于电，下列说法中错误的是（）A. 电的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B. 在电外部，电流方向是从电的正极流向负极C. 从能量转化的观点看，电是将化学能转化为电能的装置D. 要得到持续的电流，必须要有电10.如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A. 用电器B. 开关C. 导线D. 电二、填空题11.如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为 ________表，b为 ________表，c为 ________表．12.小丽连接了如图甲所示实验电路且各元件完好，闭合开关后小灯泡不发光，检查电路找到原因并改正如图乙所示，闭合开关后小灯泡发光. 请你观察对比两次实验电路写出甲电路中小灯泡不发光的原因：________.13.指出图中两个电路图中的错误．甲________，乙________．14.电路中有电流的条件是：必须有________，而且电路是________．15.电压表在电路图中的符号是________，电流表在电路图中的符号是________，滑动变阻器的电路图中的符号是________.16.完整的电路由 ________、 ________、开关和导线组成三、解答题17.电路的四个基本组成部分是________ ________ ________ ________18.在本节课中，制作的“西红柿电池”激发了某同学对苹果导电性能的探究，如何判定这个“西红柿电池”的正、负极？写出你的判定方法．四、实验探究题19.按下列要求作图：（1）如图甲所示，用螺丝刀撬起图钉.请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图.（2）在虚线框中画出图乙实物图所对应的电路图.五、综合题20.在学习电压时，“水果电池”激发了小红同学的探究兴趣，她提出的问题是：苹果的导电性能可能与苹果的哪些因素有关？（1）你的猜想是：（2）下表是小红同学探究得出的在一定电压下通过苹果的电流的实验数据：结论一：________ ；结论二：________（3）小红在“苹果电池”上插入一块铁片和一块铜片作为电池的正、负极，你怎样判断电池的正极是哪一块？如何知道电池的电压是多大？答案解析部分一、单选题1.【答案】D【解析】【解答】解：A、电的作用就是提供电能，故A正确；B、一个基本电路存在电、导线、开关、用电器，当电路闭合时电路中才有电流，故B正确；C、在电外部电流方向是从电正极经过用电器流回负极，故C正确；D、用电器是将电能转化为其他形式能的装置，故D错误。
（物理）初中物理电流和电路专项测试（含答案）一、选择题1．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。
开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光。
则玩具车内电动机与指示灯的连接方式是（）A. B. C. D.【答案】B【解析】【解答】开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作，只有B和C满足这个条件。
将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光，电动机转动的过程中相当于电源，电池断开后仍能形成回路供电，B符合题意.故答案为：B.【分析】串联电路电流只有一条回路，各用电器相互影响，并联电路电流有多条回路，各用电器互不影响.电路中有电流的条件是，有电源，且电路是通路.结合现象分析即可.2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

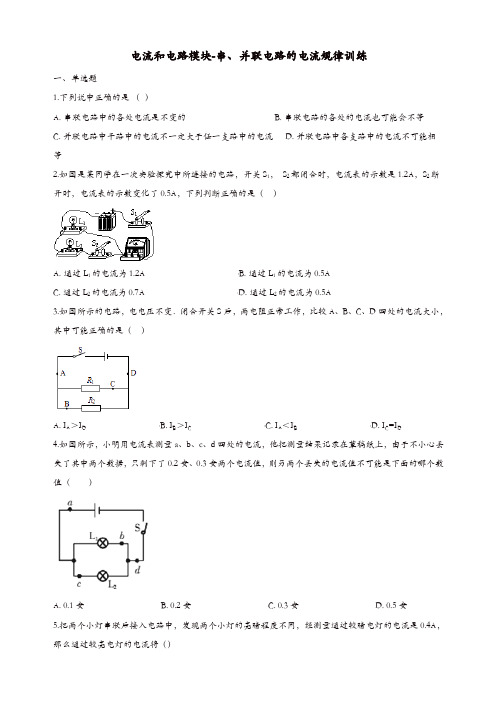

电流和电路模块-串、并联电路的电流规律训练一、单选题1.下列说中正确的是（）A. 串联电路中的各处电流是不变的B. 串联电路的各处的电流也可能会不等C. 并联电路中干路中的电流不一定大于任一支路中的电流D. 并联电路中各支路中的电流不可能相等2.如图是某同学在一次实验探究中所连接的电路，开关S1，S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A，下列判断正确的是（）A. 通过L1的电流为1.2AB. 通过L1的电流为0.5AC. 通过L2的电流为0.7AD. 通过L2的电流为0.5A3.如图所示的电路，电电压不变．闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）A. I A＞I DB. I B＞I CC. I A＜I BD. I C=I D4.如图所示，小明用电流表测量a、b、c、d四处的电流，他把测量结果记录在草稿纸上，由于不小心丢失了其中两个数据，只剩下了0.2安、0.3安两个电流值，则另两个丢失的电流值不可能是下面的哪个数值（）A. 0.1安B. 0.2安C. 0.3安D. 0.5安5.把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4A，那么通过较亮电灯的电流将（）A. 大于0.4AB. 小于0.4AC. 等于0.4AD. 无法确定6.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A7.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A. I a=I dB. I a＜I bC. I b＞I cD. I c=I d8.在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（）A. 0.45安B. 0.65安C. 0.55安D. 0.60安二、填空题9.如图所示的电路中，电为新的三节干电池，电流表A1的示数为0.6A，电流表A2的示数为0.1A，则灯泡L1两端的电压为________V，流过灯泡L1与灯泡L2的电流之比为________．10.丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所示．（1）根据他们的实验数据可以得到：并联电路中的总电流________ 各支路电流之和（选填“大于”、“小于”或“等于”）．（2）冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等，这是因为他选用的两个电阻R1、R2之间的大小关系是R1________ R2（选填“大于”、“小于”或“等于”）．（3）你认为丁丁、冬冬同学的实验应如何改进？丁丁：________ ；冬冬：________11.某同学希望通过比较电路中不同位置的电流表的读数研究串联电路的电流规律．所接电路图如图1所示，闭合开关后，两电流表指针偏转情况如图2所示．（1）该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”．你认为他的判断是________ （填：“正确”或“错误”）的，出现电流表指针偏转角度不同的原因是________ 。
【物理】九年级物理电流和电路专项训练及答案含解析一、电流和电路选择题1．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A. 只闭合开关S2，电吹风吹出热风B. 只闭合开关S1，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上，S1在B所在的支路．A、只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；B、此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，B不符合题意；C、同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风，C不符合题意，D符合题意．故答案为：D．【分析】根据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A. 8W，12WB. 8W，24WC. 12W，18WD. 12W，24W 【答案】A【解析】【解答】两电阻丝规格相同，设R1=R2=R；由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；故答案为：A．【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.3．轿车装有日间行车灯后可提高行车的安全性。
专题15 电流和电路（测试）（解析版）（时间40分钟，共100分）一、选择题（每小题3分，共36分）1.下列关于电流和电路的说法中，不正确的是（）。
A．正电荷定向移动的方向为电流方向；B．几盏灯总是同时亮、同时灭，这几盏灯必定是串联的；C．只有电路闭合时，电路中才可能有电流；D．电路中用电器、导线、电源和开关是不可缺少的【答案】B。
【解析】A、物理学中规定，正电荷定向移动的方向为电流方向，故A正确；B、串联和并联电路上的几盏灯都可以同时亮、同时灭，所以几盏灯总是同时亮、同时灭，不一定是串联的，故B错误；C、得到持续的电流，必须具备两个条件：电路中有电源；电路是闭合的。
所以只有电路闭合时，电路中才可能有电流，故C正确；D、一个完整的电路要有用电器、导线、电源和开关组成，缺一不可，故D正确。
故选：B。
2.甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则（）。
A．乙带正电，丙一定带负电；B．乙带正电，丙可能不带电；C．乙带负电，丙一定带负电；D．乙带负电，丙可能带负电【答案】B。
【解析】由于甲带正电，甲与乙相互排斥，说明甲乙都带正电；甲与丙相互吸引，因为吸引的情况有两种可能，即两球可能都带电且是异种电荷，也可能一个带电，另一个不带电；第1 页共16 页故丙可能带负电，也可能不带电。
综上所述，只有B说法正确。
故选：B。
3.关于如图所示的四个情境，下列说法中正确的是（）。
A．用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引；B．图中自由电子的定向移动方向为电流方向；C．开关闭合后，用导线触接L2两端时，L1发光，L2不发光；D．用橡胶棒把验电器A和B连接起来，B的金属箔会张开【答案】C。
【解析】A、用丝绸摩擦过的两根玻璃棒靠近时，带同种电荷互相排斥，故A错误；B、自由电子的定向移动方向与电流方向相反，故B错误；C、开关闭合后，用导线触接L2两端时，L2发生短路，L1发光，L2不发光，故C正确；D、用金属棒连接后，A验电器的负电荷（电子）转移到B验电器；B验电器金属箔带有同种电荷，由于同种电荷相互排斥，则会张开，而用橡胶棒把验电器A和B连接起来，橡胶棒是绝缘体没有电流通过，B的金属箔不会张开，故D错误。
电流和电路1. 如图所示电路图，下列说法中不正确的是( )A ．当S 1闭合、S 2断开时，只有灯L 3亮B ．当S 1断开、S 2闭合时，只有灯L 3亮C ．当S 1、S 2都闭合时，三盏灯并联D ．当S 1、S 2都断开时，三盏灯串联2. 摩擦产生的带电现象，在生产和生活上给人们带来了很多麻烦。
下列各现象中，不是由于摩擦起电引起的是( )A ．买食品时，装食品的薄塑料袋粘在手上甩不掉B ．印刷机里出来的纸张粘在一起不容易分开C ．化纤布料的衣服容易吸附灰尘D ．冬天用湿手去摸室外的铁棒，手容易粘在铁棒上3. 雷雨天气时，避雷针的尖端能不断向空中释放电子，关于避雷针中的电流方向，下列说法正确的是( )A．从地面流向尖端B．从尖端流向地面C．没有电流D．因不知正电荷的运动方向，所以无法判断4. 一个开关能同时控制两盏灯的亮度，则这两盏灯( )A．一定串联B．一定并联C．可能串联也可能并联D．以上都不对的电流，在下列四个电路图中，接法正确的是5. 用电流表测量通过灯泡L2( )6. 如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为I A、I B、I C。
关于它们之间大小关系，正确的是( )A．I A＝I B＝I C B．I A＝I B＋I C C．I A＞I B＝I C D．I A＜I B＜I C7. 家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。
下列电路中符合要求的是( )8. 某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲、乙两灯都不亮。
为了找到故障原因，小张用一根导线来检查。
当导线与A、B两点连接时，甲灯不亮乙灯亮；当导线与B、C两点连接时，两灯都不亮。
由此推测故障是( )A．A、B两点间存在短路B．A、B两点间存在断路C．B、C两点间存在短路D．B、C两点间存在断路9. 如图所示是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( )10. 某品牌滚筒洗衣机，筒门处有开关S 1，筒门关闭时S 1闭合，筒门打开时S 1断开，筒门开关S 1和控制开关S 2必须同时闭合时，洗衣机才能工作，下列符合要求的电路模型是( )11. 氧的原子核带有8个单位正电荷，它的原子核外有____个电子，这些电子总共有___________________库仑的电荷。
【物理】物理初中物理电流和电路练习题及解析一、电流和电路选择题1．下列数据最接近实际的是（）A. 光在空气中传播速度约为340m/sB. 台灯正常工作时的电流约为5AC. 泰州冬天的最低气温为10℃D. 苏科版九上物理课本重约为2.5N【答案】D【解析】【解答】解：A、光在真空中的传播速度最大，为3×108m/s．故A不符合实际；B、日光灯正常工作的电流在0.2A左右，台灯正常工作的电流大约是日光灯工作电流的一半，在0.1A左右．故B不符合实际；C、江苏泰州冬季气温虽然不是很低，但最低气温在0℃左右，不可能达到10℃．故C不符合实际；D、苏科版九上物理课本的质量约250g=0.25kg，重约为G=mg=0.25kg×10N/kg=2.5N．故D 符合实际．故选D．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。
电流和电路模块-串联电路和并联电路训练一、单选题1.在部分公交车后门两侧的扶手上，各装有一个按钮开关，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车．如图所示的四个电路中符合设计要求的是：（）A.B. C.D.2.小红家台灯的插头插在如图所示的插座上，插座上有一个开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示，小红断开或闭合S1、S2时，记录现象如表，由小红的记录可判断出关于L1、L2的连接方式可能是下列电路图中的（）A. B.C. D.3.下列电路图中两灯属于串联的正确电路是( ) A.B.C.D.4.关于如图所示的电路图，下列说法不正确的是（）A. 闭合S2、S3，断开S1时，只有L1发光 B. 闭合S1、S3，断开S2时，L1和L2都能发光C. 闭合S1、S2，断开S3时，电路是短路 D. 闭合S2，断开S1、S3时，电路是短路5.如图所示电路，闭合开关S，L1与L2并联，电流表A2测通过L2电流的是（）A. B. C.D.6.家庭里的照明电灯是并联的，判断的依据是（）。
A. 闭合开关，电灯会亮B. 断开开关，电灯会熄灭C. 只有把线路情况了解清楚，才能进行判断D. 断开任何一盏灯，都不影响其它灯的工作情况7.图中用电压表能测量出电灯L两端的电压的是 :1A. B.C. D.8.小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（）A. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联 B. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联 D. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联9.（2017•宜昌）两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（）A. 两灯亮度不同B. 两灯两端的电压相等C. 通过两灯的电流相等 D. 通过两灯的电流不相等10.如图甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。
当电压力锅内部气压过大或温度过高时，发热器都会停止工作。
如图乙中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。
如图乙表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（）A. B. C.D.二、填空题11.如图所示，当S1、S2断开时，能亮的灯是________ ，它们是________ 联的；当S1、S2闭合时，能亮的灯是________ ，它们是________ 联的；当S1闭合，S2断开时，能亮的灯是________ ．12.如图所示的电路中，开始时S1、S2、S3均处于断开状态．若要使灯L1和L2串联，应闭合开关________；若要使灯L1和L2并联，应闭合开关________．13.如图所示，L1、L2，是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是________联的；若用导线只将BD连接起来，则灯L1、L2是________联的；若用导线只将AC连接起来，则会发生________．14.电路中最常见的连接方式有两种，三个灯泡连成一串后，再接入电路，这三个灯泡的连接方式是________；三个灯泡的两端分别连在一起，然后再接入电路中，这三个灯泡的连接方式叫做________．家庭用的各种电器设备采取的是________方式连接．15.街上的路灯同时发光同时熄灭，据此________ （选填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其它路灯依然发光，由此可以断定路灯的连接方式为________ 联．（选填“串”或“并”）16.如图所示电路，当S1， S2都闭合时，能发光的灯泡是________，它们是________联，当S1， S2都断开时，能发光的灯泡是________，它们是________联．三、解答题17.某单位安装了如图所示的门铃，无论访客从前门还是后门来访，均可以按开关让铃响灯亮．请画出这个门铃电路的电路连接图．18.用同一开关控制着两盏灯，它们的连线在墙里，当两盏灯都亮着时，在没有任何仪器的情况下，怎样才能判断这两盏灯是串联还是并联？四、实验探究题19.我们知道，滑动变阻器连入电路中的电阻线越长，电阻越大．小亮想设计一个实验，探究通过滑动变阻器的电流I与连入电路中的线圈长度L是否成反比例的关系．可选择的器材：研究对象滑动变阻器R1、学生电源、定值电阻R、滑动变阻器R2、电阻箱R3（符号）、两个电流表、开关、若干导线及刻度尺．（1）请选择适当器材，在虚线框内画出合理的电路图，并标出选择的电阻．（2）针对你设计的电路，你认为闭合开关后，操作中应注意的问题是________；________；五、综合题20.如图所示的电路中，当只闭合开关S 1后，电流表A 的读数为0.4 A ；当只闭合开关S 2后，电流表A 偏转了量程的5/6，所用电流表为实验室用的双量程电流表.（1）通过计算说明S 1、S 2能否同时闭合？（2）若想测出S 1、S 2同时闭合时干路中的电流，应如何改接原电路？答案解析部分一、单选题 1.【答案】B【解析】【解答】解：A 、两个开串联，即两个开关必须同时闭合电铃才能发声，故A 不符合题意；B 、两个开关并联后共同控制电铃，即任何一个开关闭合后，电铃都能发声，故B 符合题意；C 、开关S 1为总开关，开关S 2与电铃并联，因此只闭合开关S 2时，电铃不响，故C 不符合题意；D 、开关S 1与电铃串联后于开关S 2并联，当开关S 2闭合后，会形成电源短路，故D 不符合题意； 故选B ．【分析】按下任何一个下车按钮时电铃都会发声，说明两个开关并联共同控制电铃． 2.【答案】C【解析】【解答】解： A 、图中为串联电路，当闭合开关S l 、断开S 2时，两灯泡都不亮，所以A 不符合题意；B 、图中为并联电路，当闭合开关S 2、断开S 1时，灯泡L 2亮，所以B 不符合题意；C 、图中为并联电路，当闭合开关S l 、断开S 2时，灯泡L 1亮，当闭合开关S 2、断开S 1时，两灯泡都不亮，当S l 、S 2都闭合时，两灯都亮，与表格完全一致，C 符合题意；D 、图中当闭合开关S 2、断开S 1时，两灯泡都亮，所以D 不符合题意； 故选C ．【分析】解决此题的最好办法是结合表格中的开关闭合和灯泡亮度情况，在选项中的电路图检验，如果一致则选项中的电路图符合题意，否则不符合． 3.【答案】C【解析】【解答】把电路元件逐个顺次连接起来的电路叫串联，电流只有一条路径，各用电器互相影响。
C 是串联；A 是短路；B 和D 都是并联。
故答案为：C【分析】串联：把电路元件逐个顺次连接起来的电路，叫串联.（电路中任意一处断开，电路中都没有电流通过）；并联：把电路元件并列地连接起来的电路，叫并联.（并联电路中各个支路是互不影响的）4.【答案】D【解析】【解答】解：A、闭合S2、S3，断开S1时，只有L1发光，L2发生了短路，故A正确；B、闭合S1、S3，断开S2时，L1和L2并联，L1和L2都能发光，故B正确；C、闭合S1、S2，断开S3时，电流没有经过L1和L2，电路是短路，故C正确；D、闭合S2，断开S1、S3时，L1和L2串联，L1和L2都能发光，故D错误．故选D．【分析】串联是指用电器依次连接的电路．并联是指用电器并排连接的电路．短路是指电流没有经过用电器而将电源两级直接连通的电路．根据电路图可做出判断．5.【答案】D【解析】【解答】解：电流表在电路中相当于导线，电压表在电路中相当于断路，简化电路后可知：A、图中有两条电流的路径，为并联电路，电流表A2串联在干路中，测的是干路电流，故A 不合题意；B、图中只有一条电流的路径，为串联电路，两个电流表均测量的是串联电路的电流，故B 不合题意；C、图中有两条电流的路径，为并联电路，电流表A2串联在干路中，测的是干路电流，故C 不合题意；D、图中有两条电流的路径，为并联电路，电流表A2与灯L2串联在同一支路中，测的是通过L2的电流，故D符合题意．故选D．【分析】首先根据电流的路径判断电路的串并联，再根据电流表所串联的位置确定电流表的测量对象，最后做出判断．6.【答案】D【解析】【解答】根据并联电路的特点，即各个支路之间独立工作互不影响，熄灭任何一盏电灯，都不会影响其他电灯的点亮和熄灭，所以它们是并联的．故选D．【分析】并联电路是把元件并列地连接起来组成的电路，其特点是各个支路独立工作互不影响．本题考查串并联电路的特点．会利用用电器的相互影响情况来判断用电器的串并联关系；同时还应知道，在家庭电路中，为了使用方便，各个用电器之间一般都是并联的7.【答案】C【解析】【解答】A图中电压表测灯泡L两端的电压；B图中电压表测电源电压也就是两个2两端的电压；D图中电压表串联在电路中，串联灯泡两端的总电压；C图中电压表测灯泡L1这样的接法是错误的.故答案为：C.【分析】本题考查了电压表的连接.8.【答案】A【解析】【解答】若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联，A符合题意，B、C、D不符合题意。
