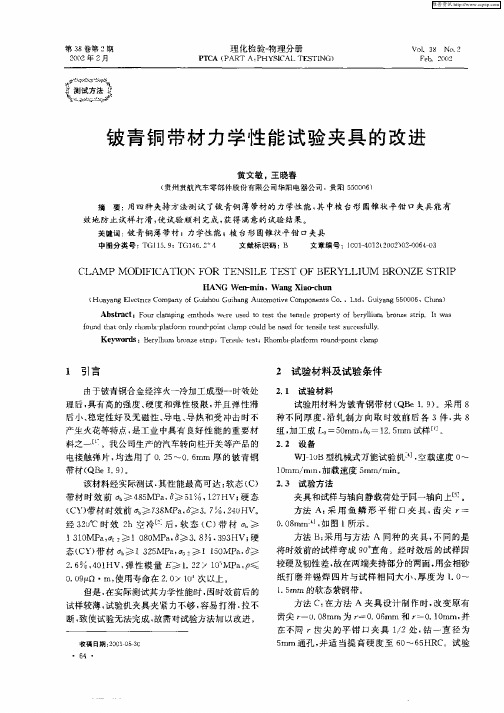

研究铍青铜的力学性能试验

铍青铜硬度铍青铜是一种具有良好机械性能和耐腐蚀性能的合金，由铜、铍和其他元素组成。

其中，铍的添加可以显著提高合金的硬度。

在本文中，我们将探讨铍青铜硬度的相关内容，包括硬度测试方法、影响硬度的因素以及铍青铜硬度的应用等。

一、硬度测试方法测量材料的硬度是评估其抗表面变形或穿刺能力的重要方法之一。

对于铍青铜来说，常用的硬度测试方法有以下几种：1. 洛氏硬度测试：洛氏硬度测试是一种常用的金属硬度测试方法，通过在钢球或钻石锥形体上加作用力，测量产生的表面压痕深度来计算硬度值。

洛氏硬度测试可以快速、简单地评估铍青铜的硬度。

2. 布氏硬度测试：布氏硬度测试是另一种常用的金属硬度测试方法，通过在金属表面施加一定载荷，然后测量产生的表面压痕的直径来计算硬度值。

布氏硬度测试受到压痕直径的影响，可以对不同部位的铍青铜硬度进行精确评估。

3. 维氏硬度测试：维氏硬度测试是通过在金属表面施加一定载荷，然后测量产生的表面压痕的对角线长度来计算硬度值。

对于铍青铜等硬度较高的材料，维氏硬度测试可以提供更准确的硬度值。

4. 柯氏硬度测试：柯氏硬度测试是通过在金属表面施加一定载荷，然后测量产生的表面压痕的对角线长度来计算硬度值。

柯氏硬度测试对于测量铍青铜这种硬度较高的材料也是一种常用的方法。

二、影响硬度的因素铍青铜的硬度受到多种因素的影响，主要包括以下几个方面：1. 铍含量：铍青铜中铍的含量决定了合金的硬度。

随着铍含量的增加，合金的硬度也会相应提高。

这是因为铍与铜形成的固溶体结构可以增强合金的强度和硬度。

2. 其他合金元素：除了铍，铍青铜中还可以添加其他合金元素，如锌、铝、锡等。

这些合金元素的添加可以进一步提高合金的硬度。

其中，锌的添加比例对硬度的影响最为显著。

3. 热处理：热处理是改变材料硬度的常用方法之一。

通过控制铍青铜的加热温度和冷却速率，可以改变合金的晶体结构和硬度。

一般来说，快速冷却可以使合金变硬，而缓慢冷却则会使合金变软。

铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。

经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。

其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。

但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。

（1）铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性元件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。

固溶处理炉温均匀度应严格控制在±5℃。

保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。

虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。

为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。

此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。

薄形材料不得超过3秒,一般零件不超过5秒。

淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。

（2）铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。

对于Be大于 1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。

Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。

近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。

为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。

（3）铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。

热处理应力及其影响热处理残余力是指工件经热处理后最终残存下来的应力,对工件的形状,&127;尺寸和性能都有极为重要的影响。

QBe0.3-1.5铍青铜执行标准QBe0.3-1.5铍青铜Copper 执行标准：GB/T 5231-2001QBe0.3-1.5铍青铜化学成分：铝Al：0.02铁Fe：0.10铍Be：0.25-0.50硅Si：0.20铜Cu：余量钴Co：1.40-1.70银Ag：0.90-1.10QBe0.3-1.5铍青铜力学性能：抗拉强度（b/MPa）：240伸长率（10/％）：20硬度（HB)50注：棒材的力学性能试样尺寸：直径（5-40）【铜合金】详细规格介绍我司专业的合金铜制品生产、可供应铜及铜合金、铜镍合金、铬锆铜、铍青铜、锡青铜、无氧铜、铝青铜黄铜、铝黄铜、铅黄铜、锡黄铜、硅青铜、磷脱氧铜、钨铜等铜镍合金/白铜：我司谒诚为客户服务，欢迎各位的：铜带材质：H62、H65、H68、H63、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。

规格：厚度：0.01-2.0mm，宽度：4-600mm。

硬度：O、1/2H、3/4H、H、EH、SH等。

铜板材质：H62、H65、H68、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。

规格：厚度：0.2-100mm，宽度：305-1000mm、长度：1200-2000mm。

硬度：O、1/2H、3/4H、H、EH、SH等。

铜线材质：H62、H65、H68、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。

规格：线径：0.01-15.0mm硬度：O、1/2H、3/4H、H、EH、SH等。

铜管材质：H62、H65、H68、H63、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。

铍青铜材料参数【知乎文章】铍青铜材料参数在工业制造和金属加工领域中，材料参数是一项至关重要的指标。

对于某种特定材料而言，参数的选择和理解对于产品的设计、性能和可靠性都有着重要的影响。

本文将深入探讨铍青铜材料参数，介绍其特性和应用，并分享对该材料的观点和理解。

一、铍青铜材料概述1. 铍青铜的组成铍青铜，又称为铍银青铜，是一种含有银和铍的铜合金。

其主要成分包括铜(Cu)、银(Ag)和铍(Be)。

铍青铜的含银量通常在5%至25%之间，而含铍量一般在0.5%至2%之间。

这种特殊的合金组成赋予了铍青铜优良的机械性能和抗腐蚀性能。

2. 铍青铜的特性铍青铜具有以下几个重要的特性：（1）优良的机械性能：铍青铜具有出色的强度和硬度，使其在各种应力环境下都能表现良好。

（2）卓越的导热性：铍青铜的导热系数较高，使其在热传导方面表现出色，广泛应用于导热器件和散热模块。

（3）良好的耐腐蚀性能：铍青铜对大气氧化、水、酸和盐溶液的腐蚀性较低，使其在恶劣环境下仍然具有较长的使用寿命。

（4）优秀的可塑性：铍青铜易于加工和成型，适用于各种复杂形状的产品制造。

二、铍青铜材料参数的评估和选择1. 机械性能参数（1）抗拉强度：抗拉强度是指在材料受到拉伸力作用时所能承受的最大外力。

对于铍青铜而言，抗拉强度通常在300 MPa至600 MPa之间。

（2）屈服强度：屈服强度是指材料在拉伸过程中开始出现塑性变形的外力。

铍青铜的屈服强度一般在200 MPa至400 MPa之间。

（3）硬度：硬度是指材料抵抗划痕或压痕的能力。

对于铍青铜而言，硬度常常在70至200 HB之间。

2. 热学性能参数（1）导热系数：导热系数是指材料单位厚度、单位面积温度差下的热传导率。

铍青铜的导热系数较高，通常在100 W/(m·K)至200W/(m·K)之间。

（2）线膨胀系数：线膨胀系数是指材料单位长度在温度变化时的长度增加量。

铍青铜的线膨胀系数约为18.5 × 10^(-6)/K。

铍青铜材料参数铍青铜是一种常见的金属材料，具有许多优异的性能和特点。

本文将从多个方面介绍铍青铜的材料参数，包括成分、力学性能、热处理性能等，以便读者了解和使用该材料时有更全面的了解。

1. 成分铍青铜的主要成分是铜和铍，其中铜的含量占了大部分，一般在90%以上，铍的含量则相对较低，一般在1-2%之间。

此外，还有一些其他合金元素的加入，如锡、锌、铝等，以调节和改善铍青铜的性能。

2. 力学性能铍青铜具有优异的力学性能，包括强度、硬度和耐磨性。

一般情况下，铍青铜的抗拉强度可达到300-600 MPa，屈服强度为200-400 MPa，硬度在HB150-220之间。

这些性能使得铍青铜在各种工程领域中得到广泛应用，如航空航天、汽车制造、电子设备等。

3. 热处理性能铍青铜具有较好的热处理性能，可以通过热处理来改善其性能。

常见的热处理方式包括固溶处理和时效处理。

固溶处理可使铍青铜中的合金元素均匀溶解在铜基体中，提高其强度和硬度；时效处理则通过在适当的温度下保温一段时间，使合金元素析出形成细小的弥散相，进一步提高铍青铜的强度和硬度。

4. 抗腐蚀性能铍青铜具有良好的抗腐蚀性能，能够在大气、淡水和海水等环境中保持较好的耐蚀性。

这主要归功于铜的自身抗腐蚀性以及铍的添加，使得铍青铜形成一层致密的氧化膜，起到了良好的防腐作用。

5. 可加工性能铍青铜具有良好的可加工性能，易于铸造、锻造、冷加工和热加工等。

由于其合金元素的加入和微观组织的调控，使得铍青铜具有良好的塑性和可锻性，能够满足不同工程领域对材料加工性能的要求。

6. 物理性能铍青铜具有一些特殊的物理性能，如导电性和导热性。

由于铜的高导电性和铍的加入，使得铍青铜成为一种优良的导电材料，广泛应用于电子器件和导电部件。

同时，铍青铜也具有良好的导热性，能够快速传导热量，有利于散热和热传导。

铍青铜作为一种常见的金属材料，具有许多优异的性能和特点。

通过了解和掌握铍青铜的材料参数，我们可以更好地应用和利用该材料，满足不同领域的需求。

铍青铜硬度简介铍青铜是一种强度高、耐磨性好的合金材料，广泛应用于航空航天、汽车制造、电子仪器等领域。

本文将介绍铍青铜的硬度及相关知识。

硬度的定义硬度是一个物质抵抗外部力量使其发生形变或破坏的能力，用于衡量材料的硬度大小。

硬度一般分为几种不同的测试方法，例如高光硬度、维氏硬度等。

对于铍青铜材料而言，常用的硬度测试方法是布氏硬度。

布氏硬度布氏硬度是通过将一个钢球或钻石锥压入材料表面，测量压入深度来衡量材料硬度的方法。

在布氏硬度测试中，铍青铜的硬度值可以通过在材料表面产生的塞氏印痕的尺寸来确定。

铍青铜的硬度数值通常在60到100之间，具体数值取决于具体的合金成分和热处理过程。

高硬度的铍青铜常常被用于需要高强度和耐磨性的应用，例如发动机零部件和航空制造领域。

影响硬度的因素铍青铜硬度受多种因素影响，主要包括合金成分、热处理和冷变形等。

合金成分铍青铜是由铜和少量的铍合金化而成的。

在合金成分中，铍的含量对硬度有较大的影响。

较高的铍含量会增加铍青铜的硬度。

热处理热处理是一种通过改变材料的组织结构来调节硬度的方法。

铍青铜可以通过热处理来达到不同的硬度要求。

通常，固溶处理和时效处理是常用的热处理方法。

固溶处理是将铍青铜加热至固溶温度，使固溶相均匀溶解，并通过快速冷却来抑制相变，从而获得较高的硬度。

时效处理是在固溶处理后将铍青铜加热至较低的温度，使固溶相分解析出析出相，进一步提高硬度。

冷变形冷变形是通过机械力改变材料形状，使其发生塑性变形的过程。

冷变形可以增加铍青铜的硬度。

通常，冷轧和冷拔是常用的冷变形方法。

通过冷变形，铍青铜的晶界和位错密度增加，从而提高了硬度。

应用领域铍青铜由于其高硬度和耐磨性，广泛应用于各个领域。

以下是几个典型的应用领域：航空航天铍青铜在航空航天领域中有广泛的应用，例如航空发动机的零部件。

其高硬度和耐磨性使得铍青铜能够在高温、高压和摩擦等严酷条件下保持稳定性，并提供可靠的性能。

汽车制造铍青铜在汽车制造领域中被应用于发动机零部件、悬挂系统和传动系统等关键部件。

铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。

经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。

其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。

但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。

（1）铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性元件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。

固溶处理炉温均匀度应严格控制在±5℃。

保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。

虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。

为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。

此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。

薄形材料不得超过3秒,一般零件不超过5秒。

淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。

（2）铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。

对于Be大于 1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。

Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。

近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。

为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。

（3）铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。

热处理应力及其影响热处理残余力是指工件经热处理后最终残存下来的应力,对工件的形状,&127;尺寸和性能都有极为重要的影响。

铍青铜材料参数铍青铜是一种常见的铜合金材料，由铜、锡和少量的铍组成。

它具有优异的机械性能、耐腐蚀性能和导电性能，广泛应用于船舶、汽车、机械、电子等领域。

下面将详细介绍铍青铜的主要参数。

1. 化学成分铍青铜的化学成分主要包括铜、锡和铍。

其中，铜的含量一般在85%~90%之间，锡的含量在5%~8%之间，铍的含量在0.3%~1.5%之间。

此外，还有少量的铁、镍、锰、铝等元素。

2. 机械性能铍青铜具有优异的机械性能，其抗拉强度一般在500~800MPa之间，屈服强度在250~500MPa之间，延伸率在10%~25%之间，硬度在80~120HB之间。

这些机械性能可以通过热处理、冷加工等方式进行调整和改善。

3. 物理性能铍青铜的密度为8.9g/cm³，热膨胀系数为1.7×10^-5/℃，导热系数为60W/(m·K)，导电系数为27MS/m。

此外，铍青铜还具有良好的耐磨性、耐蚀性和耐热性能。

4. 加工性能铍青铜具有良好的加工性能，可以进行锻造、轧制、拉伸、冲压、铸造等多种加工方式。

在加工过程中，需要注意控制温度和变形量，以避免材料出现裂纹、变形等问题。

5. 焊接性能铍青铜的焊接性能较好，可以采用气焊、电弧焊、激光焊等多种焊接方式。

在焊接过程中，需要注意选择合适的焊接材料和焊接工艺，以保证焊接接头的质量和性能。

总之，铍青铜是一种优异的铜合金材料，具有良好的机械性能、物理性能、加工性能和焊接性能。

在实际应用中，需要根据具体的要求和条件选择合适的材料规格和加工工艺，以满足不同的需求。

qbe2.0铍青铜棒力学执行标准
QBe2.0铍青铜棒是一种常见的铜合金材料，它具有良好的力学性能，常用于制造轴承、齿轮、螺母等零部件。

关于QBe2.0铍青铜棒的力学执行标准，我们可以从以下几个方面来进行回答：
1. 标准名称和来源，QBe
2.0铍青铜棒的力学执行标准通常由国家标准化管理委员会或行业标准化组织发布，具体标准名称可能是《QBe2.0铍青铜棒力学性能测试方法》或者《QBe2.0铍青铜棒力学性能执行标准》等。

2. 材料力学性能参数，QBe2.0铍青铜棒的力学性能参数包括抗拉强度、屈服强度、延伸率、硬度等指标，这些参数是衡量材料抗拉、抗压、抗弯等力学性能的重要指标。

3. 测试方法和标准要求，力学执行标准通常会详细规定
QBe2.0铍青铜棒力学性能的测试方法，包括试样的制备、实验设备的选择、测试环境的要求等，以确保测试结果的准确性和可比性。

4. 标准符合性和认证，符合QBe2.0铍青铜棒力学执行标准的材料可以获得相应的认证，比如ISO认证、CE认证等，这些认证可
以证明材料的力学性能符合标准要求，具有一定的质量保障。

总的来说，QBe2.0铍青铜棒的力学执行标准是确保材料质量和性能稳定的重要依据，遵循标准进行生产和测试可以保证材料在工程应用中具有可靠的力学性能，从而确保零部件的安全可靠性。
