2吨二级反渗透纯化水设备方法

逆渗透RO主机操作说明书济南海牛工业设备有限公司目录*简介*RO进水条件*各部件名称、作用及使用维护保养*注意事项*安装指导*操作说明*逆渗透系统主机工作原理简介本说明书是意于帮助用户能够正确安装和使用本设备，以使设备达到最佳运行效果和最长的使用寿命，所以，请用户在安装和使用本设备前务必花一定的时间认真阅读本说明书。

本说明书适用于HNRO-S-2的逆渗透系统。

设备的设计能力每小时2吨的纯水每一台设备的生产能力都是在原水温度为25摄氏度的情况下设定的。

若实际运行中原水温度高于或低于这个温度，其生产能力会有一定程度的变化。

当然，原水其它条件的变化都会对产品水质和产量带来影响，这在后面有关章节及有关功能介绍中分别阐述。

逆渗透过程是利用反渗透膜分离去除水中的可溶性固体、有机物、胶体物质及细菌。

原水以一定压力被高压泵送至并通过逆渗透膜，水透过膜上的微小孔径，经中心管收集后得到纯水。

水中的杂质在截流液中浓缩并排出。

RO可除去原水中96%以上的溶解性固体，99%以上的有机物及胶体，以及同乎100%的细菌。

RO设备是目前世界上水处理设备中制取纯水的最先进的设备之一，其运行费用低、经济、操作方便、运行可靠，是商家首选的制取纯水设备。

RO进水条件本RO机应在以下进水条件下运行。

检查您的原水是否在此限度内是重要的。

RO进水条件不符合此标准将会导致膜组元件的永久性不可恢复的污染和损坏，因此这种情况而导致的膜污染和损坏不在系统的保质范围内。

最小原水压力：0.2-0.3MPa最小供水流量: 3.5T/H水温:4ºC--45ºCPH范围:4—9硬度:17mg/L(以CaC0з计)浊度:SDI<5总溶解性固体含量:TDS<250mg/L且原水必须符合以下要求:铁:<0.1mg/L游离氯:不得检出锰:<0.05mg/L有机物:<1mg/L自来水水源自来水因为消毒而被氯化过,故RO前必须安装过滤器以去除水中的余氯。

2M3/H二级RO纯水处理系统目录1. 系统概述2. 预处理系统3. 反渗透系统4. 常见故障及排除方法5. 二级RO操作步骤1.系统概述本系统包括水的预处理和二级反渗透装置脱盐处理系统二部分。

根据原水水质情况而专门设计制造的纯水设备生产线系统，采用国际上先进的反渗透制水工艺，功能完善、操作稳定可靠。

预处理系统由原水增压系统、多介质过滤器、活性碳过滤器、精密滤器、保安滤器等设备组成，本系统是根椐当地水质来配置，通过各个滤器，从而去除原水中残留的少量悬浮微粒、有机物等颗粒较大的杂质而达到反渗透主机所需要的进水水质、流量、和压力要求，以保证反渗透主机的正常工作。

反渗透装置处理系统采用的是世界上最先进的美国产复合反渗透膜，脱盐率达97%，从而保证产出水的品质，泵采用的是中国名牌NANFANG泵，高效率低能耗。

系统还配有清洗系统，可以延长膜的污堵周期及恢复RO产水的质量和产量。

本水处理系统是一个统一的有机整体，根据水处理流程中所承担的功能进行分组，明确每个单元的处理工艺的水质目标，从而达到整个系统的最终水质要求。

2.预处理系统2.1.原水箱2.1.1.设备说明原水箱为一立式容器。

水箱底部有排污阀排水。

原水箱具有缓冲、稳压作用。

2.1.2.设备的技术参数2.1.2.1.主体材质：PE2.1.2.2.公称容积：2000L2.1.2.3.试验方式：盛水静压试验2.1.3.设备安装2.1.3.1.检查设备的完整性和良好性。

2.1.3.2.按设计规定的位置放置好设备，土建条件应符合设备承重的要求。

2.2.原水增压系统2.2.1.设备说明原水增压系统由原水进水阀、回流阀、原水增压泵等几部分组成。

原水进水阀具有可切断原水的作用，保证节约用水。

原水增压泵能保证滤器进水量恒定，不受外界原水波动影响；正常工作状态必须保证原水的最小供应量。

原水增压泵：原水经原水泵加压后去过滤器去除水中的机械杂质、有机物、游离氯等；反洗时反洗阀全开运行。

2T/H纯水生产系统方案（二级反渗透）一．技术参数1.原水水质:应符合国家生活饮用水卫生标准，电导率≤500us/cm；自来水：硬度＝4。

5mmol/L 电导率=300 us/cm；2。

出水水质：电导率≤05us/cm3.产水水量:2T/H；工艺流程i.工艺流程图原水箱原水泵多介质过滤器活性炭过滤器精滤器一级高压泵一级 RO系统一级纯水箱精滤器二级高水泵二级RO系统二级纯水箱工艺流程说明原水(市政自来水）进入原水箱后由低压泵加压依次进入多介质过滤器、活性炭过滤器、,出水进入主机上的精密过滤器过滤后由高压泵泵入RO膜。

预处理部分的功能主要是对原水进行处理，使出水达到RO进水的水质要求。

其中原水箱有储水和消除供水管网压力波动的功能；低压泵提供预处理运行所需的水压及流量;多介质过滤可去除水中的悬浮物、铁、锰等杂质；活性炭过滤可吸附水中的游离氯、胶体，藻类降低原水的TOC、SDI，并可去除水中的色素和异味.以上的预处理器都配有集成控制阀，可方便的进行运行和反冲洗操作。

全套设备实现自动化操作,也可切换成手动操作。

采用两级电导监控，在线监测纯水的出水水质。

反渗透原理简介在进水水流侧施加操作压力以克服自然渗透压,当高于自然渗透压的操作压力施加在浓溶液侧时，水分子自然渗透的方向就会逆转，进水中的水分子部分通过膜成为稀溶液侧的净化水。

压力渗透反渗透反渗透是目前最精密的膜法液体分离技术，它能阻挡所有溶解盐及分子量大于100的有机物，但允许水分子透过。

二．设备清单与配置三．系统配置说明(设备功能描述)1．原水箱—平衡进水流量—使整个系统能稳定运行—规格：4吨—材质：PE2．供水泵—从原水罐中吸取原水—将来水加压至预处理过程能够运行所需的压力—型号：chl4-40—流量：2吨/小时扬程40米—材质：304不锈钢—产地：杭州南方3．多介质过滤器—去除悬浮性固体、去除胶体—降低水的浊度及SDI(泥沙含量指数）—滤除直径大于20um的悬浮颗粒—定期冲洗和反冲洗,排除杂质—材质玻璃钢、滤料：石英砂、无烟煤—罐体尺寸600×1670—设计流速：12米/小时4．活性炭过滤器吸附水中有机物及其余氯使水质符合反渗透膜进水要求延长膜使用寿命定期冲洗和反冲洗，排除杂质材质玻璃钢、滤料:活性炭罐体尺寸：600×1670设计流速：12米/小时5精密过滤器进一步降低水质浊度过滤水中大于5um以上的颗粒、保证反渗透进水水质PE外壳, 使用PP滤芯、更换方便6高压泵将进水加压至RO运行所需的压力高压泵：CDL4一130，流量：4吨/小时扬程：130米不锈钢多级离心泵材质:304不锈钢产地：杭州南方7．纯化水水箱储存产品水,为用水提供稳定的流量规格：1吨材料：304不锈钢、含液位控制8．管道UPVC9.机架材质：SUS304数量：与系统配套产地：四．验收标准产水量≥2T/H电导率≤ 5us/cm（原水电导应小于300us/cm）五．售后服务及承诺l·我公司对系统第一年的运行状况全面负责，一切非人为操作因素造成的故障和损失均由我公司负责维修或更换；2．一年后设备的维修，只收取材料费。

2吨/H反渗透纯水设备操作使用说明书温州海德能环保设备科技有限公司工艺流程图设备示意图多路阀各工作位置示意图电路图注意安全事项尊敬的用户：首先感谢您选用温州海德能公司的海德能水质处理器产品，我公司生产的海德能牌HDN-RO-系列反渗透纯水设备是由预处理、反渗透处理和杀菌设备三部份组成的水质反渗透处理设备。

它广泛应用于住小区、区院、宾馆、写字楼等场所的饮水深度净化处理。

本产品处理后的净水水质，经浙江省疾病预防控制中心的检测，完全达到《生活饮用水水质处理器卫生安全与功能评价规范——反渗透处理装置》（2001）及《生活饮用水水质卫生规范》（2001）规定、耗氧量指标去除率≥25%的要求。

为了保证您使用安全，为了让我们的服务更加让您满意，请您认真阅读并妥保管本手册。

本说明书主要介绍了本产品的生产操作运行管理维护基本要求和方法，用户应熟悉掌握，并给合自身生产实践和条件，总结出更好的生产运行管理经验，确保设备在较佳工作状态运行。

注意事项：! ! !1．装置运到现场后，应放置于室内，周围环境温度应≥5℃,当高于35℃时，应加强通风，最高不得高于38℃2．由于设备在运输过程当中存在颠簸，因此设备到场以后要对电器部位的所有压紧罗丝进行重新扭紧免得因电器线路接触不良造成不必要的损坏。

3．装置到达后最好应在一个月内安装完毕，并应即刻进行通水试车运行。

4．在活性炭滤料装入过滤器内，必需在3天内进行试车通水，并且首次通水时间不要小于5小时，免得新的活性炭表面的碱性对过滤器内桶壁产生微若的腐蚀。

5．装置在未进行通水试车之前均不得开启，以免保护溶液流出，致使膜元件破坏。

6．在设备运行的过程中最好每天两次记录水温、进水、出水的压力，浓水、纯水的流量，进水、出水电导率等参数。

如有异常曲线使得操作人员会及时发现故障及早排除。

一、反渗透系统进水要求反渗透装置，是整个水处理生产装置的关键设备，其能否正常运行，因此必须悉心管理、认真操作。

2吨二级反渗透纯化水设备方案二级反渗透纯化水设备方案是用于处理高浓度溶液或含有固体颗粒的水源，以产生高纯度的水。

在这个方案中，我们将介绍一种用于处理2吨水的二级反渗透纯化设备方案。

第一步：预处理首先，将水源送入预处理单元，这个单元包括物理过滤和化学处理。

物理过滤通常使用混合床过滤器，通过将水通过滤料层进行过滤来去除大颗粒悬浮物和悬浮物。

然后，将水送入化学处理单元进行消毒和去除残留氯残留物，这可以使用活性炭吸附剂。

第二步：一级反渗透经过预处理后的水将进入一级反渗透单元。

在这个单元中，水通过半透膜进行过滤，以去除溶解的固体颗粒、有机物和大部分盐类。

膜的选型应该根据水源的成分提前进行评估，并且应该具有较高的阻尼，以确保较高的水质。

第三步：供水加压在一级反渗透过程中，水通过膜的阻力会造成压力下降。

为了保持膜的正常运行，需要将压力升至一定水平。

供水加压单元是为了满足这一需求而设计的，它可以通过增加水流的速度和压力来补偿膜的阻力。

第四步：二级反渗透经过一级反渗透和供水加压后，水将进入二级反渗透单元。

在这个单元中，通过进一步过滤来去除二级反渗透中的溶解颗粒和溶解物。

膜的选择可以与一级反渗透的膜相同，但需要更高的品质。

第五步：监测和控制在整个过程中，应安装监测设备来监测水质和设备运行状况。

这些设备可以监测膜的压力和通量，以及水的pH值、溶解物和微生物。

此外，还需要控制系统来自动调整进水流量、供水加压和浓水排放。

总结：以上是一个2吨二级反渗透纯化水设备方案的简要介绍。

根据实际需要，可以根据水源的成分、质量要求和运行条件进行调整和优化。

该方案将确保从含固体颗粒的水源中获得高纯度的水，并提供稳定的运行和水质监测。

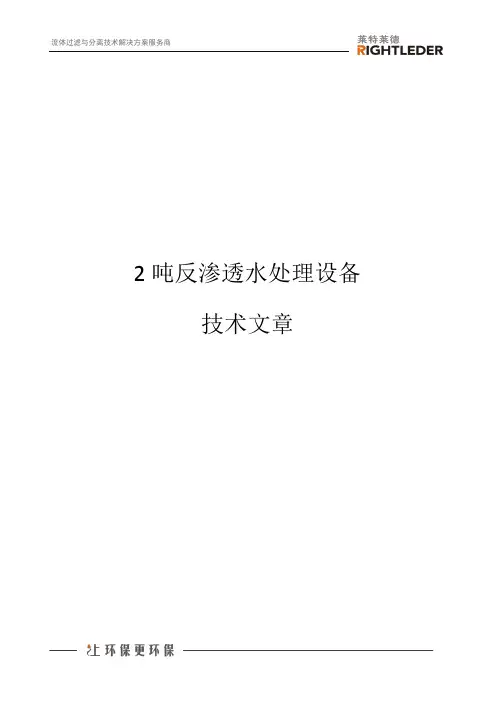

2吨反渗透水处理设备
技术文章
2吨反渗透水处理设备
反渗透是用足够的压力使溶液中的溶剂(一般常指水)透过反渗透膜(一种半透膜)把溶液中的溶质进行截留从而分离出来，目前可使用反渗透膜进行分离、提纯和浓缩溶液。

反渗透膜的主要分离对象是溶液中的离子。

2吨反渗透水处理设备优势
1.细节决定整体质量，仪器、仪表、阀门、管件质量稳定。

2.优质的反渗透R0膜，高脱盐率、回收率、产水量。

3.智能的控制模块，操作简便、易学易用。

4.产品认证齐全，使用安全放心，认证与否是衡量一个产品的关键因素。

2吨反渗透水处理设备工艺介绍
一：预处理
1、传统工艺由机械过滤器、活性炭过滤器和保安过滤器组成
2、现代工艺由机械过滤器、保安过滤器和超滤组成
二：反渗透系统
1、由高压泵和反渗透组成
2、可分为一级反渗透和二级反渗透
三：精处理系统
1、离子交换和微孔过滤器组成
2、EDI和微孔过滤器组成
2吨反渗透水处理设备应用领域
食品饮料行业使用的纯净水、矿泉水、蒸馏水、矿化水及啤酒、白酒、保健品等行业的制备用水。

2吨/小时双级反渗透设备报价参数工艺说明2.1工艺流程原水原水箱原水增压泵石英砂过滤器活性炭过滤器保安过滤器压泵二级高压泵 二级反渗透装置 用水2.2.工艺说明2.2.1预处理系统为保证进入反渗透膜的清水达到入口水水质标准，以保护昂贵的RO膜，设计组成和作用如下：⑴源水水箱：要求容量3-4吨左右，PE塑料或不锈钢材质，储存原水，目的是为了解决由于进水压力或流量不足而对设备造成不必要的损伤。

⑵原水增压泵：从原水水箱吸入水源，为反渗透设备提供足够的进水水量好和压力。

⑶机械过滤器：由玻璃钢容器、冲洗阀等组成，内填中细石英砂，具有正反冲洗功能。

主要去除水中颗粒状杂质、纤维、悬浮物及胶体等，在正常工况下，出水SDI≤5，浊度≤1NTU。

⑷吸附过滤器：由玻璃钢容器、冲洗阀等组成，内填优质净水活性碳，具有正反冲洗功能。

主要去除水中余氯、洗涤剂等有机物、异味、异色等，使余氯≤0.1PPM，防止其氧化反渗透膜。

⑸阻垢装置：由精密计量泵、药箱、阻垢剂组成。

原水中的钙镁离子（水的硬度，俗称水垢）在经过反渗透膜时，被浓缩到浓水相中，若不彻底去除，就会产生CaCO3、CaSO4、MgCO3、MgSO4等结垢物阻塞膜元件，导致永久性损坏，影响出水水质和产水量。

故采用该装置对原水进行软化。

⑹保安过滤器：又称精密过滤器由不锈钢壳体及5um滤芯组成。

作用是防止意外颗粒进入RO系统，对膜产生机械性损伤。

经过以上处理，使给水符合（SDGJ2-85）反渗透入口清水标准，再送入RO系统进行深度处理。

2.2.2 RO装置RO装置由给水电磁阀、低压保护开关、高压泵、RO复合膜组、电脑水质测控仪、电控单元、浓淡水比例阀、冲洗电磁阀、流量计、压力表、不锈钢机架等组成。

原理是在高压泵的推动下,使原水中的水分子逆向渗透，RO 膜将水中的超量无机盐、化学污染物、细菌、病毒、热源等截留在浓水中随浓水排走，水分子、氧分子及部分矿微物质则透过RO 膜形成饮用净水。

反渗透水处理设备:二级反渗透+EDI超纯水设备工艺流程介绍二级反渗透+EDI超纯水流程图反渗透工作原理1. 渗透及渗透压渗透现象在自然界是常见的,比如将一根黄瓜放入盐水中,黄瓜就会因失水而变小。

黄瓜中的水分子进入盐水溶液的过程就是渗透过程。

如果用一个只有水分子才能透过的薄膜将一个水池隔断成两部分,在隔膜两边分别注入纯水和盐水到同一高度。

过一段时间就可以发现纯水液面降低了,而盐水的液面升高了。

我们把水分子透过这个隔膜迁移到盐水中的现象叫做渗透现象。

盐水液面升高不是无止境的,到了一定高度就会达到一个平衡点。

这时隔膜两端液面差所代表的压力被称为渗透压。

渗透压的大小与盐水的浓度直接相关。

2. 反渗透现象和反渗透净水技术在以上装置达到平衡后,如果在盐水端液面上施加一定压力,此时,水分子就会由盐水端向纯水端迁移。

液剂分子在压力作用下由稀溶液向浓溶液迁移的过程这一现象被称为反渗透现象。

如果将盐水加入以上设施的一端,并在该端施加超过该盐水渗透压的压力,我们就可以在另一端得到纯水。

这就是反渗透净水的原理。

反渗透设施生产纯水的关键有两个,一是一个有选择性的膜,我们称之为半透膜,二是一定的压力。

简单地说,反渗透半透膜上有众多的孔,这些孔的大小与水分子的大小相当,由于细菌、病毒、大部分有机污染物和水合离子均比水分子大得多,因此不能透过反渗透半透膜而与透过反渗透膜的水相分离。

在水中众多种杂质中,溶解性盐类是最难清除的。

因此,经常根据除盐率的高低来确定反渗透的净水效果。

反渗透除盐率的高低主要决定于反渗透半透膜的选择性。

目前,较高选择性的反渗透膜元件除盐率可以高达99.7%。

EDI超纯水介绍EDI是一种将离子交换技术,离子交换膜技术和离子电转移技术相结合的纯水制造设备。

在EDI除盐过程中,离子在电场作用下解离为氢离子和氢氧根离子,这些离子对离子交换树脂进行连续再生,以使离子交换反渗透技术是当今最先进和最节能有效的膜分离技术。

文件标题纯化水制取设备（二级反渗透）标准操作规程第 1 页共 7 页起草人审核人批准人起草日期审核日期批准日期颁发部门等级生效日期分发部门1.目的：建立二级反渗透纯化水系统标准操作规程，使其操作规范化、标准化，保证安全生产。

2.范围：适用于二级反渗透纯化水系统的标准操作。

责任：纯化水制备岗位操作人员。

3.操作规程:3.1生产前检查3.1.1检查并确认二级反渗透纯化水制备机组处于清洁有效期内的状态。

3.1.2检查并确认二级反渗透纯化水制备机组各部件、电气元件、阀门、仪表等部件均处于正常的工作状态。

3.2生产操作二级反渗透纯化水制备机组由石英砂过滤器，活性炭吸附器、精密过滤器、反渗透纯化水机、紫外线灭菌器等部分组成。

工艺流程简述：3.2.1石英砂过滤器操作3.2.1.1接通电源，打开水阀，原水进入原水罐。

3.2.1.3石英砂过滤器工作一段时间后，由于大量悬浮物的截留使过滤器进出水压差逐渐增大，当压差≥阀，关闭出水阀，再打开上进水阀进水，此过程约10分钟，直至出水澄清，清洗时须密切注意中不得有大量颗粒的滤料出现，否则则立即关闭进气阀和减少进水量以防止滤料冲出。

3.2.2活性炭吸附器操作规程3.2.2.1打开下排水阀、上进水阀，关闭下进水阀，经过石英砂滤器的合格水进入活性炭吸附器，开始正洗。

正洗时进水流速控制在规定流速，时间约5分钟左右，当出水达到澄清要求后，打开出水阀，关闭下排水阀，进入正常运行，进入精密过滤器。

3.2.2.2当活性炭吸附器工作一段时间后，由于大量有机物的残留，使过滤器进出水压差逐渐增大，当压差≥0.08 MPA时，必须对过滤器进行反洗。

打开上排水阀，关闭出水阀，再打开下进水阀进水，直至出水澄清，此过程约10分钟，清洗时须密切注意，不得有大量正常颗粒的滤料出现，否则立即关闭进气阀和减少进水量以防止滤料冲出。

3.2.2.3活性炭一般用来吸附余氯、有机物等，当经过一段时间后（一般设计中考虑使用寿命为半年左右），活性炭吸附量达到饱和，此时应更换活性炭，方法是打开上部入孔和下部手孔，对活性炭全部进行更换。
