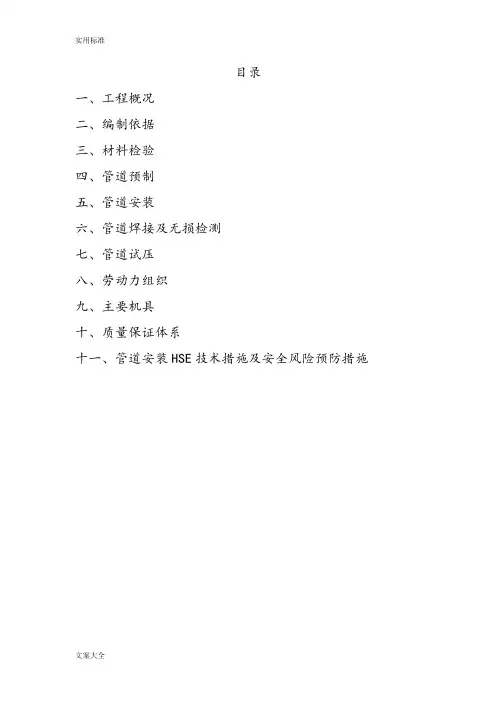

目录
一、工程概况
二、编制依据
三、材料检验
四、管道预制
五、管道安装
六、管道焊接及无损检测
七、管道试压
八、劳动力组织
九、主要机具
十、质量保证体系
十一、管道安装HSE技术措施及安全风险预防措施
一、工程概况
由于整个工程具有工作量较大，施工场地受到限制的因素比较多，施工难度大，安装质量要求高等特点，该工程施工质量的好坏，对整个厂区各装置运行的效果都很重要，也是衡量施工单位技术水平、取得信誉的关键所在。因此，我们在施工中一定要严格执行国家、部有关标准，一丝不苟地把好质量关，加上精心组织、合理安排，才能保质保量，安全、准点地完成管道施工任务。
二、编制依据
《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2002《工业金属管道工程施工及验收规范》GB50235-97
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
《工业金属管道工程质量检验评定标准》GB50184-93
《石油化工管道器材标准》SH3401-96～SH3410-96
《建筑排水硬聚乙烯管道工程技术规程》CJJ/T29-98
设计院设计的图纸及设计技术交底
三、材料检验
1、所有管道组成件（管子、管件、阀门、法兰、补偿器、安全保护装置）及管道支撑件必须具有制造厂的质量证明书及出厂标志，其质量不得低于国家现行行业标准的规定，无质量证明文件的产品不得使用。
2、管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，其表面应符合下列
要求，不合格者不得使用。
无裂纹、缩孔、夹渣、折叠、重皮等缺陷；
锈蚀、凹陷及其它机械损伤的程度不应超过产品相应标准允许的壁厚负偏差；
螺纹、密封面坡口的加工精度及粗糙度应达到设计要求或制造标准；螺栓、螺母的螺纹应完整，无划痕、毛刺等缺陷，螺栓、螺母应配合良好，无松动或卡涩现象；
法兰密封面、金属环垫、缠绕式垫片不得有径向划痕、松散、翘曲等缺陷；
有产品标识。
3、管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏，管子管件到现场后，按本项目部关于环己酮工程材料色标的有关规定及时进行标记移植，其色标或标记应明显清晰。不锈钢材质的管道组成件及管道支承件，在储存期间不得与碳素钢接触。
4、所有管道材料（包括焊材）使用前要报审，报审检验合格后方可使用。
5、阀门按附表中规定的比例（至少一个）进行壳体压力试验和密封试验外，不合格者不得使用。
6、阀门的壳体试验压力不得小于公称压力的倍，试验时间不少于5分钟，以壳体、填料无渗漏为合格；密封试验压力为公称压力的倍，停压4分钟，以密封面没有泄漏为合格。试验合格的阀门应及时排尽阀门内部积水、吹干。试完压的阀门，封闭出入口，做出明显标记，
并做好试验记录。
7、焊条（焊丝）应有质量证明书、标志齐全、包装完整，无药皮破损、受潮。按GB3223检验，保管。
8、SHC、SHB类管子管件还应进行如下检验：
合金钢管道组成件主体的关键合金成分，应根据规定的比例采用光谱分析或其他方法进行半定量分析复查，并作好标识。
使用前应按设计文件要求核对管子的规格、数量和标识。
管子的质量证明书应包括以下内容：
1）产品标准号；
2）钢的牌号；
3）炉罐号、批号、交货状态、重量和件数；
4）品种名称、规格及质量等级；
5）产品标准和订货合同中规定的各项检验结果；
6）制造厂检验印记。
若到货管子钢的牌号、批号、交货状态与质量证明文件不符，该批管子不得使用。
阀门安装前，应按设计文件中的阀门规格书，对阀门的阀体、密封面及有特殊要求的垫片和填料的材质进行抽检，每批至少抽查一件。合金钢阀门的阀体逐件进行光谱分析，若不符合要求，该批阀门不得使用。
合金钢管道组成件的快速光谱分析，每批应抽检5%，且不少于一件，若有不合格，按规定数加倍抽检察院，若仍有不合格，则该批管道组
成件不得使用，并作好标识和隔离。
四、管道预制
1、为了保证管道施工质量和进度，提高管道施工机械化水平，部分管道采用先预制，后安装的方法施工。
2、尽可能加大管道预制深度，预制过程使用流水作业，尽可能的提高机械化程度。
3、预制程序：
图纸审核→确定预留活口→领料→核对材料标记→下料→坡口→坡口加工→组对点焊→焊接→无损检测→最终尺寸核对→线号标注→管线清扫→清洁度确定→封口→分线贮放。
4、管道预制要求：管道安装的基本顺序：先地下管，后地上管；先大管，后小管；先主管，后伴管；先干线，后支线；先高压管，后中低压管。
管道安装时，不宜采用临时支吊架，更不得用铁丝、麻绳、石块等作为临时支吊架，尽早安装正式支吊架。管架制安严格按设计图纸进行，未经设计单位书面同意，严禁变动其型式和规格，特别是热力管线、机器出入口管线和高压管线更要一丝不苟。
管道对口时，在距离接口中心200mm处测量平直度，当管子公称直径小于100mm时，允许偏差为≤1mm；当管子公称直径大于等于100mm时，允许偏差为≤2mm。但全长允许偏差均为10mm。
管道连接时，不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的偏斜、空隙、错口等缺陷。
法兰连接应与管道同心，保证螺栓能自由穿入，安装方向一致。螺栓紧固应均匀对称，松紧适当，紧固后的螺栓和螺母平齐。设计温度高于100℃的管道用螺栓、螺母和不锈钢材质的螺栓、螺母安装时，涂抹指定的油脂（二硫化钼油脂石墨机油或石墨粉等）。
不锈钢管道的安装，尽量避免与其他材质的接触。
垫片使用严格按设计图进行，不得混用。垫片周边应整齐，尺寸与法兰密封面相符。
高压管道支吊架应按设计规定或工作温度要求，加置木块、软金属片、绝热垫木等垫层，并预先将支吊架绝热防腐；
管道上仪表取源部件的开孔和焊接在管道安装前进行。
管道安装允许偏差管道安装允许偏差（单位：mm）
项目允许偏差
坐标架空及地沟室外25
室内15
埋地60
标高架空及地沟室外±20
室内±15
埋地±25
水平管道平直度DN≤100 2L‰，且≤50
DN＞100 3L‰，且≤80
力管垂直度5L‰，且≤30
成排管道间距15
