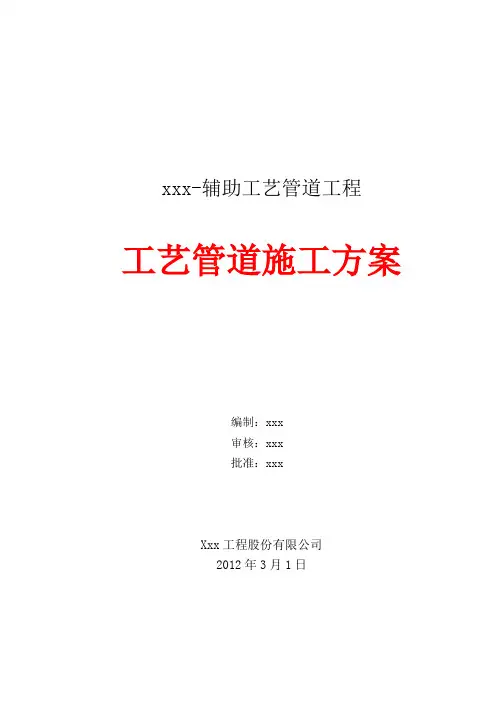

xxx-辅助工艺管道工程
工艺管道施工方案
编制：xxx
审核：xxx
批准：xxx
Xxx工程股份有限公司
2012年3月1日
目录
（一）工程概述................................................................................................................... 错误！未定义书签。（二）编制依据................................................................................................................... 错误！未定义书签。（三）施工部署................................................................................................................... 错误！未定义书签。（四）压力管道焊接........................................................................................................... 错误！未定义书签。（五）管道安装................................................................................................................... 错误！未定义书签。（六）关键及特殊过程....................................................................................................... 错误！未定义书签。（七）施工防护................................................................................................................... 错误！未定义书签。（八）施工组织机构........................................................................................................... 错误！未定义书签。（九）检验试验计划........................................................................................................... 错误！未定义书签。（十）安全保证措施........................................................................................................... 错误！未定义书签。（十一)质量保证措施.......................................................................................................... 错误！未定义书签。（十二）文明施工措施....................................................................................................... 错误！未定义书签。（十三）降低成本措施....................................................................................................... 错误！未定义书签。（十四）施工中执行的规范和标准................................................................................... 错误！未定义书签。（十五）现场用电、用水计划........................................................................................... 错误！未定义书签。
（一）工程概述
Xxx辅助工艺管道安装工程，施工蓝图由xxx设计院有限公司设计，建设单位为xxx有限公司。压力管道材质包括：20G、20#，管道介质：高压蒸汽、低压蒸汽、软水、蒸汽冷凝水、除盐水、热水给（回）水、氧气、氮气、仪表空气、压缩空气，管道操作温度：25—405摄氏度，操作压力：0.3MPa—3.4MPa。焊接工艺复杂、施工难度大、高空作业及交叉作业多。
（二）编制依据
(1) 《特种设备安全监察条例》中华人民共和国国务院令（第373号）
(2) 《压力管道安全管理与监察规定》劳动部劳部发[1996]140号
(3) 《压力管道规范－工业部分》GB/T20801.1~6-2006
(4) 《压力管道安全技术监察规程－工业管道》TSG D0001-2009
(5) 《压力容器压力管道设计许可规则》TSGR1001-2008
(6) 《化工工艺设计施工图内容和深度统一规定》HG/T20519-2009
(7) 《化工装置设备布置设计规定》HG/T20546-2009
(8)《过程测量和控制仪表的功能标志及图形符号》HG/T20505-2000
(9)《化工配管用无缝及焊接钢管尺寸选用系列》HG20553-93
(10)《流体输送用无缝钢管》GB/T8163-2008
(11)《低压流体输送用焊接钢管》GB/T3091-2008
(12)《流体输送用不锈钢无缝钢管》GB/T14976-2002
(13)《高压锅炉用无缝钢管》GB5310-2008
(14)《低压流体输送管道用螺旋缝埋弧焊钢管》SY/T5037-2000
(15)《钢制对焊无缝管件》GB/T12459-2005
(16)《钢板制对焊管件》GB/T13401-2005
(17)《钢板制对焊管件》SH3409-1996
(18)《建筑设计防火规范》GB 50016-2006
(19)《管架标准图》HG/T21629-1999
(20) 《石油化工金属管道工程施工质量验收规范》GB 50517-2010
