汽车维修2020.3江淮iEV6E 高压互锁故障诊断与维修马剑一、故障现象有一辆江淮iEV6E 纯电动汽车起动时，车辆无高压上电、无Ready 指示灯，仪表仅显示动力电池系统故障，换挡杆换至D 位或R 位，车辆均无法行驶。
二、故障原因分析高压电路、低压控制系统、高、低压线路接头松动；主控保险丝或者主继电器损坏；高压互锁方面等出现故障都会导致整车无法正常供电。
需要进行相关方面的检查，将故障范围缩小，才能迅速排除故障。
三、故障相关的理论知识高压互锁回路，是通过低压信号来监测高压电路通路与断路状态的一种检测回路。
纯电动车动力系统之间都是靠高压连接器相互连接。
当整个动力系统高压回路连接断开或者完整性受到破坏的时候，互锁系统能够及时识别回路的异常断开，并断开高压电源的输入，确保人员和车辆设备的安全，并报警。
高压互锁需要考虑两方面因素，一是低压系统要全面检测整个高压系统每个连接位置的连接状态；另一个是，实现低压检测回路的信息传递动作必须领先于高压回路断开。
全部高压连接器对接位置，都配合有高压互锁信号回路。
一旦低压信号中断，说明有高压连接器有松动或者脱落。
高压互锁信号将无法传递到VCU 或者LBC 上，VCU 不发送上电信号，使得整车无法提供高压电。
高压上电的条件：在点火钥匙ON 挡，LBC 、MCU 当前状态正常、且整车不在充电状态，开始执行高压上电。
上电过程如下：1.LBC 、MCU 初始化完成，VCU 检查LBC 反馈电池继电器状态；2.LBC 正极继电器处于断开状态，VCU 执行闭合高压主继电器；3.VCU 执行闭合其他高压系统继电器；4.VCU 发送LBC 上电指令，进行预充电操作；5.电池反馈预充电完成状态，高压连接指示灯熄灭；6.检查挡位在N 挡，仪表显示Ready 灯亮，水泵、DC/DC 开始工作。
江淮iEV6E 高压互锁主要为前舱高压互锁回路：检测信号从电源管理系统（LBC ）MC02a 端子发出、经过高压接线盒FC19的6#线、高压电源插头（插上）、DC/DC 插头、PTC 插头、A/C 插头、高压接线盒盖子开关、高压接线盒FC19的7#线、电机控制器端子6#、电机控制器高压电源输入、电机控制器高压电源输出、电机控制器端子5#、电源管理系统（LBC ）VC39端子，低压检测电路经过这些系统，形成一个闭环检测系统，若中间任意一个环节出现问题，则整车控制器检测电源系统有故障，不向主正、主负、预充继电器进行供电，整车将无法上高压电。

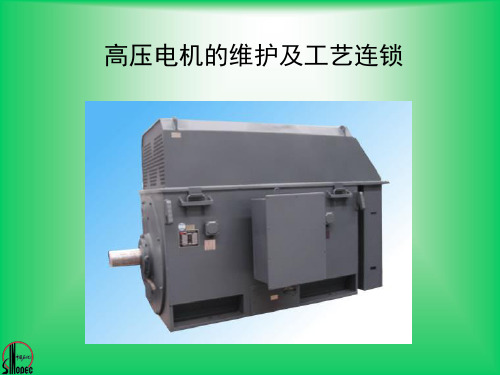

高压同步电机检查维护操作流程一、引言高压同步电机是工业生产中常用的一种动力设备，对于其检查和维护工作，能够保证设备的正常运行，延长设备的使用寿命，提高设备的工作效率和安全性，对于企业的正常生产和经济效益具有十分重要的意义。
本文将对高压同步电机的检查维护操作流程进行详细介绍，以期能够对相关人员在工作中提供一定的参考。
二、检查维护前的准备工作1. 确认电机停机在进行电机的检查维护工作之前，必须要确保电机已经停机，并且与供电系统完全断开连接，否则会对人员和设备造成严重的伤害。
2. 了解电机的相关参数和性能在进行电机的检查维护工作之前，必须要对电机的相关参数和性能有所了解，包括额定功率、额定电压、额定频率、额定转速等，在进行检查维护工作时能够更加得心应手。
3. 准备必要的工具和设备在进行电机的检查维护工作之前，还需要准备必要的工具和设备，包括手工工具、测量仪器、维护材料等，以便于在工作中能够进行必要的操作。
三、电机的外观检查1. 检查电机的外观和周围环境首先要对电机的外观进行检查，包括外部有无损坏和变形，外部是否有异常的噪音和振动，周围环境是否有杂物和危险品等，如果有异常情况应及时予以处理。
2. 清洁电机外壳如果电机外壳有油污或灰尘，应该及时进行清洁，保持干净整洁，以免影响电机的散热效果和外观美观。
四、检查电机的接线端子1. 检查电机接线端子的紧固状态对电机接线端子的紧固状态进行检查，确保端子的接触良好，不松动，不烧焦，不氧化，需要进行必要的修复和更换。
2. 检查接线端子的连接情况对电机接线端子的连接情况进行检查，确保连接处的接触可靠，没有虚接或者脱落现象，需要进行必要的修复和更换。
3. 检查电机接线端子的标志对接线端子的标志进行检查，确保接线正确无误，如有错误应及时更正，防止因错误的接线导致设备故障。
五、检查电机的绝缘状态1. 对电机绝缘电阻进行测量使用绝缘电阻测试仪对电机的绝缘电阻进行测量，确保绝缘电阻达到要求，没有漏电现象，以保证电机的安全可靠性。

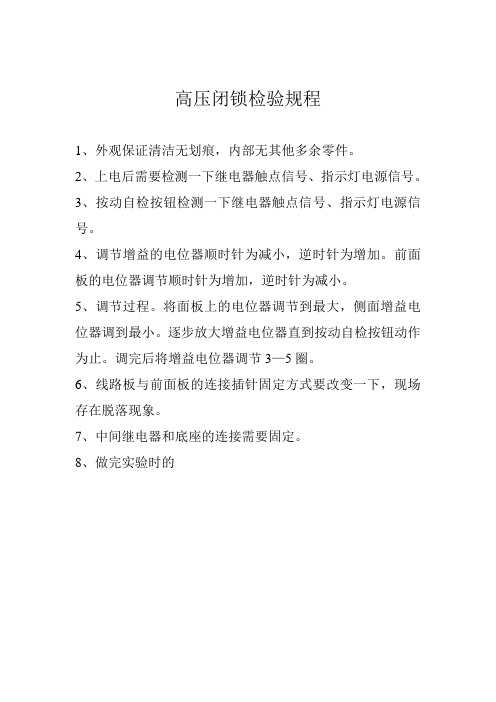

高压闭锁检验规程
1、外观保证清洁无划痕，内部无其他多余零件。
2、上电后需要检测一下继电器触点信号、指示灯电源信号。
3、按动自检按钮检测一下继电器触点信号、指示灯电源信号。
4、调节增益的电位器顺时针为减小，逆时针为增加。
前面板的电位器调节顺时针为增加，逆时针为减小。
5、调节过程。
将面板上的电位器调节到最大，侧面增益电位器调到最小。
逐步放大增益电位器直到按动自检按钮动作为止。
调完后将增益电位器调节3—5圈。
6、线路板与前面板的连接插针固定方式要改变一下，现场存在脱落现象。
7、中间继电器和底座的连接需要固定。
8、做完实验时的。
纯电动汽车高压互锁故障的诊断与分析--以比亚迪5AEB乘用车为例摘要：高压互锁系统是纯电动汽车的重要安全装置，它在保证车辆安全运行方面起着关键的作用。
本报告介绍了2017款比亚迪5AEB乘用车中可能出现的高压互锁故障，并提出了相应的检修和排除故障的技术方案。
关键词：比亚迪e5；比亚迪5AEB;乘用车;高压互锁;故障检修1引言新能源汽车的高压互锁系统用于控制和管理整车高压用电设备及动力电池系统的运行，确保在需要时能够及时切断高压电源，以确保车辆和乘客的安全。
文章以2017款比亚迪5AEB为例，介绍新能源纯电动汽车高压互锁故障现象、故障分析、故障诊断技术路线等，并提出相应的故障排除方法。
2 高压互锁概述新能源汽车高压互锁是一种安全保护措施，旨在防止高压电池系统在特定条件下发生意外通电导致触电事故。
这种互锁机制可以防止电池系统在维护、检修或事故情况下产生危险。
2.1动力电池系统：新能源汽车使用高压动力电池来储存能量，供电给驱动电机、电动压缩机、DC/DC转换器、PTC加热器等高压部件；如图1所示，通常具有很高的电压和能量储存能力。
图1-高压架构原理图2.2高压互锁功能：高压互锁是一种电气或机械装置，用于在某些情况下切断或隔离高压电池系统的电源。
它可以通过控制电源开关、断路器或隔离器来实现。
2.3互锁触发条件：高压互锁通常在以下情况下触发：当车辆需要进行电池系统的维护或检修时，高压互锁可以切断电源，确保技术人员的安全；如果车辆发生事故或碰撞，高压互锁可以自动切断电源，避免电池系统的进一步损坏或电击风险。
2.4互锁装置：高压互锁简称HVIL，是用低压信号检测高压回路完整性及连续性的一种安全设计方法。
能识别高压回路异常断开、虚接或破损，从而及时断开高压电。
高压互锁装置可以是电子控制单元（VCU、BMS等）、传感器、继电器或其他设备。
这些装置可以监测车辆状态、电池系统电压、碰撞或车辆倾斜等参数，并触发互锁机制。
电动汽车在行驶过程中，由于受到颠簸、振动等因素的影响，很容易造成高压互锁回路松动、脱落，进而发生高压互锁故障，高压互锁是防止发生高压触电及其他安全隐患的重要保护措施。
本文以比亚迪e5车为例，总结了电动汽车高压互锁故障检修方法，为快速定位及排除故障提供借鉴。
1 高压互锁1.1 高压互锁原理高压互锁（High Voltage Interlock，简称HVIL）的工作原理是利用低压信号来监测电动汽车整个高压系统（主要涉及高压线路、连接器、防护盖及高压部件）的完整性。
高压互锁回路原理框图如图1所示，电动汽车的高压互锁是用一个低压回路将所有涉及的高压部件串联起来，根据串联电路的性质，有一处发生故障，整个回路就无法正常工作。
车辆起动时，高压互锁控制器发出一个低压信号，低压信号沿着高压互锁回路经所有监测器再回到高压互锁控制器，由此判断高压系统是否正常。
当检测到高压互锁回路信号正常时，相关接触器吸合，允许车辆上电；当检测到高压互锁回路异常时，系统认为高压系统存在开路情况，车辆无法上电。
1.2 高压互锁功能（1）故障报警。
无论电动汽车处于何种状态，当系统识别到高压互锁存在异常时，会及时在仪表板上给出报警信号，提醒驾驶人注意，以便及时处理，避免发生安全事故。
（2）切断高压电。
当电动汽车在停止状态识别到高压互锁存在异常时，除了进行故障报警，还会断开相关接触器，彻底切断高压电，避免发生高压触电事故，确保财产和人身安全。
（3）降功率运行。
电动汽车在高速行驶过程中识别到高压互锁存在异常时，不能立刻切断高压电，首先通过报警提示驾驶人，然后降低驱动电机的运行功率使车辆速度降下来，以使整车高压系统在负荷较小的情况下运行，待安全停靠后断开高压电。
1.3 高压互锁结构高压互锁一般有环形结构和星形结构2种。
环形结构是将所有高压部件串联在一起形成闭环，是现在主流的高压互锁结构；星形结构以主控模块为中心，呈辐射状，所有高压部件直接与主控模块相连。
高压互锁的原理
高压互锁是一种安全保护装置，用来防止在高压设备未停电的情况下对其进行检修或维护，从而保证操作人员的安全。
高压互锁的工作原理是，通过在高压设备与其它设备之间设置互锁装置，当高压设备在运行状态下，其它设备就不能进行任何操作。
只有当高压设备停电，并且所有电源都已切断后，互锁装置才能取消，才能进行检修或维护。
高压互锁的目的是为了保证操作人员在进行高压设备检修或维护时的安全性。
在操作过程中，如果操作人员违反了操作规程，未执行互锁规定，那么会导致高压设备的意外启动，从而造成严重的人身伤害或设备损坏。
因此，在高压设备的安装和操作过程中，必须要按照规定设置和使用高压互锁装置。
同时，也需要对操作人员进行相关的培训，以提高其安全意识，避免发生意外事故。
高压互锁的诊断流程英文回答：High Voltage Interlock Diagnostic Procedure.Step 1: Visual Inspection.Inspect all interlock switches and their wiring for damage or loose connections.Check the alignment and operation of the interlocked components.Ensure that all covers and enclosures are properly installed and secure.Step 2: Electrical Testing.Use a multimeter to test the continuity of the interlock switches.Measure the voltage across the switches in both the open and closed positions.Verify the proper operation of the interlock circuitry using a logic analyzer or oscilloscope.Step 3: Mechanical Testing.Manually operate the interlocked components to ensure they move freely and without obstruction.Check the function of any mechanical linkage orrelease mechanisms.Apply force to the interlocked components to simulate potential disturbances or misalignments.Step 4: Simulation Testing.Use a power supply to simulate high voltage conditions.Activate the interlock switches and measure the response time and accuracy.Subject the interlock system to worst-case scenarios, such as power surges or voltage fluctuations.Step 5: Troubleshooting.If any problems are identified during testing, follow these troubleshooting steps:Check for any loose connections or wiring faults.Replace any defective interlock switches or components.Adjust the alignment or operation of the interlocked components.Review the interlock circuitry and make any necessary modifications.Step 6: Documentation and Verification.Document the results of all testing and troubleshooting steps.Verify the proper operation of the high voltage interlock system.Obtain approval from relevant authorities before re-energizing the system.中文回答：高压互锁诊断流程。
