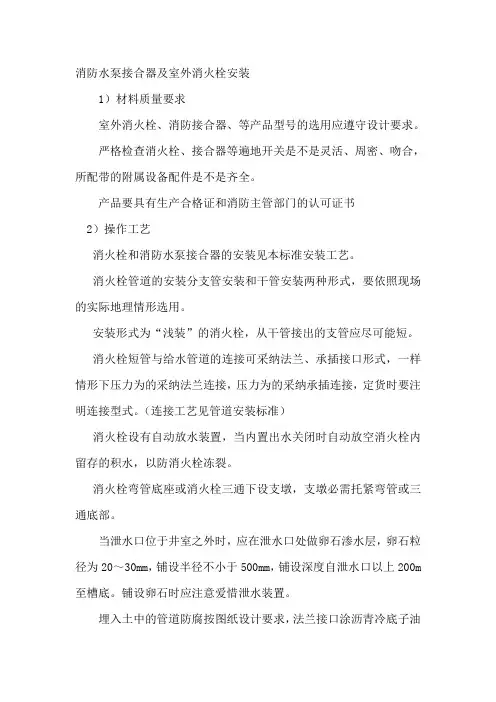

消防水泵接合器及室外消火栓安装
1 适用范围
本章适用于工作压力不大于1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
3 施工准备
3.1材料准备
3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
3.1.3所有管材和管件均应有出厂合格证。
3.2机具准备
机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
4.2.2消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。
4.3水压试验和清洗
消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。
5 质量标准
5.1主控项目
（1）系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。检验方法：在试验压力下，10min内压力降不大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗、不漏。
（2）消防管道在竣工前，必须对管道进行冲洗。检验方法：观察冲洗出水的浊度。
（3）消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计无要求，进、出水栓口的中心安装高度距地面为1.1m，其上方应有防坠落物打击的措施。检验方法：现场观察和尺量检查。
5.2一般项目
（1）室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度的允许偏差为±20mm。检验方法：尺量检查。
（2）地下式消防水泵接合器顶部进水口或地下式消栓的顶部进水口与消防井盖底面的距离不得大于400m，井内应有足够的操作空间，并设爬梯，寒冷地区的井内应做防冻保护。检验方法：现场观察和尺量检查。
（3）消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。检验方法：现场观察和手扳检查。
6 成品保护
（1）冬季寒冷施工时井内应做防冻保护措施，夏季应做好井室防晒保护措施。
（2）消火栓、消防水泵接合器等安装完毕交工之前施工现场应有保护措施。
7 施工注意事项
（1）消火栓、水表、阀门等的型号、规格、耐压强度和严密性试验的结果应符合设计要求，位置、进出口方向正确、连接牢固、紧密。
（2）管道穿过井壁处必须严密不漏水。
（3）消防水泵接合器和消火栓的位置应有明显标志，栓口的位置应方便操作。
（4）室外消火栓应设在距建筑外墙不小于5m的范围内，室外消火栓给水管直径不应小于100mm，在距消防水泵接合器40m的范围内应设有室外消火栓。
8 安全环保措施
（1）井内施工人员要戴好安全帽，配合焊工组对管口的人员要戴好手套和面罩。
（2）夜间施工时必须有充足的照明，在交通要通外设置警告标志。
9 质量记录
（1）材料和设备的质量合格证明
（2）材料和设备的进场和使用报审表
（3）材料和设备的进场验收记录
（4）阀门的强度试验记录
（5）管路系统的隐蔽验收记录
（6）管道系统的水压试验记录
（7）管道系统的冲洗记录
（8）室外消火栓、水泵接合器的安装记录
（9）消防水泵接合器及室外消火栓安装检验批质量验收记录
3.消火栓
3.1室内消火栓及消火栓箱
一、室内消火栓
（1）分类:常用室内消火栓按其出口形式分为直角单出口式、45°单出口式、直角双出口式三种。（2）规格及性能见图1～3、表7。
室内消火栓规格及性能表7
二、室内消火栓箱
（1）组成、用途：SG室内消火栓箱系包括SN型室内消火栓、龙带、直流水枪和与消防泵串联的电器控制装置等的成组消防装置,供高层和大型公共建筑、工厂、仓库作固定消防设施。
（2）规格见表8。
（3）外形及安装见图4、表9。
SG型室内消火栓箱主要器材规格表8
①所装室内消火栓符合GB3445-82尺寸规定。
SG型室内消火栓箱外形及安装尺寸表9
注：固定螺栓φ7毫米，出厂时一般不予钻孔，只有在订货协议要求钻孔时才钻孔出厂。
三、消防软管卷盘(自救式小口径消火栓箱)
（1）用途：消防软管卷盘又称消防胶管转辘,为耐高压的消防胶管、可经常与水源接通保持“准工作”伏态,适用于高层建筑室内消防,是便于非专业消防人员使用的简易消防设备,也可用一般公用建筑的室内消防。
（2）规格及外形见图5～6、表10。
