下载文档原格式

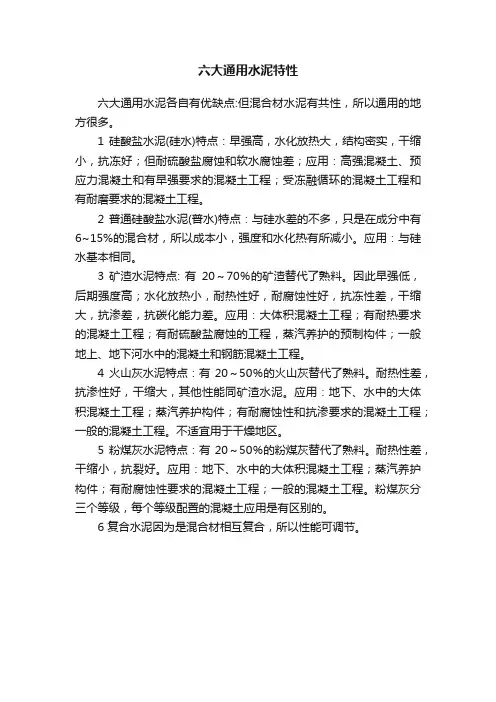

六大通用水泥特性
六大通用水泥各自有优缺点:但混合材水泥有共性，所以通用的地方很多。
1 硅酸盐水泥(硅水)特点：早强高，水化放热大，结构密实，干缩小，抗冻好；但耐硫酸盐腐蚀和软水腐蚀差；应用：高强混凝土、预应力混凝土和有早强要求的混凝土工程；受冻融循环的混凝土工程和有耐磨要求的混凝土工程。
2 普通硅酸盐水泥(普水)特点：与硅水差的不多，只是在成分中有6~15%的混合材，所以成本小，强度和水化热有所减小。
应用：与硅水基本相同。
3 矿渣水泥特点: 有20～70％的矿渣替代了熟料。
因此早强低，后期强度高；水化放热小，耐热性好，耐腐蚀性好，抗冻性差，干缩大，抗渗差，抗碳化能力差。
应用：大体积混凝土工程；有耐热要求的混凝土工程；有耐硫酸盐腐蚀的工程，蒸汽养护的预制构件；一般地上、地下河水中的混凝土和钢筋混凝土工程。
4 火山灰水泥特点：有20～50％的火山灰替代了熟料。
耐热性差，抗渗性好，干缩大，其他性能同矿渣水泥。
应用：地下、水中的大体积混凝土工程；蒸汽养护构件；有耐腐蚀性和抗渗要求的混凝土工程；一般的混凝土工程。
不适宜用于干燥地区。
5 粉煤灰水泥特点：有20～50％的粉煤灰替代了熟料。
耐热性差，干缩小，抗裂好。
应用：地下、水中的大体积混凝土工程；蒸汽养护构件；有耐腐蚀性要求的混凝土工程；一般的混凝土工程。
粉煤灰分三个等级，每个等级配置的混凝土应用是有区别的。
6 复合水泥因为是混合材相互复合，所以性能可调节。

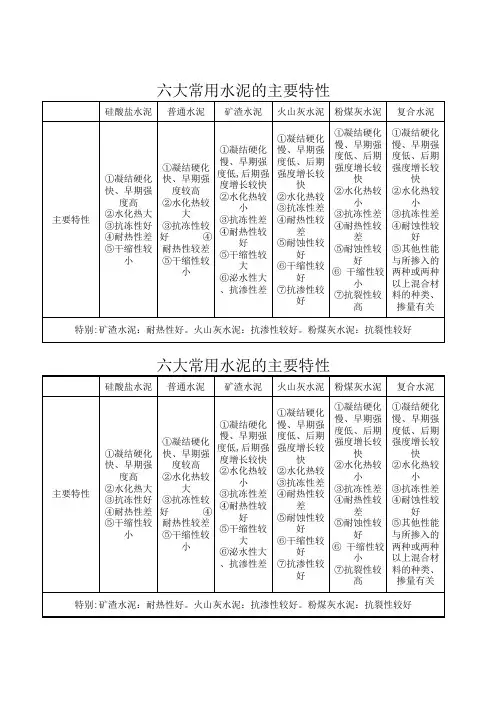

常用水泥的主要特性族别Ⅰ族Ⅱ族品种硅酸盐水泥普通水泥矿渣水泥火山灰水泥粉煤灰水泥复合水泥主要特性①凝结硬化快、早期强度高②水化热大③抗冻性好④耐热性差⑤耐蚀性差⑥干缩性较小①凝结硬化快、早期强度较高②水化热较大③抗冻性较好④耐热性较差⑤耐蚀性较差⑥干缩性较小①凝结硬化慢、早期强度低，后期强度增长较快②水化热较小③抗冻性差④耐热性好⑤耐蚀性较好⑥干缩性较大⑦泌水性大、抗渗性差①凝结硬化慢、早期强度低，后期强度增长较快②水化热较小③抗冻性差④耐热性较差⑤耐蚀性较好⑥干缩性较大⑦抗渗性较好①凝结硬化慢、早期强度低，后期强度增长较快②水化热较小③抗冻性差④耐热性较差⑤耐蚀性较好⑥干缩性较小⑦抗裂性较高①凝结硬化慢、早期强度低，后期强度增长较快②水化热较小③抗冻性差④耐蚀性较好⑤其他性能与所掺入的两种或两种以上混合材料的种类、掺量有关注释：1. 将六大常用水泥分为Ⅰ、Ⅱ两族，便于记忆。
Ⅰ族激进，Ⅱ族保守。
2. 上表中第①、②、③、⑤条（对于复合水泥是第④条耐蚀性）两族可对比记忆。
Ⅰ族反应激烈，水化热（较）大、凝结硬化（较）快、早期强度高、耐蚀性差；Ⅱ族反应缓慢，水化热较小、凝结硬化慢、早期强度低、后期强度增长较快、耐蚀性较好。
3. Ⅱ族水泥中几个独特性质（表中加粗字体）：矿渣水泥耐热性好（表中第④条）、泌水性大、抗渗性差（上表中第⑦条）；火山灰水泥抗渗性较好（水火不相容，记忆，上表中第⑦条）；粉煤灰水泥抗裂性较高（上表中第⑦条）。
4. 上表中第⑥条只有矿渣水泥、火山灰水泥干缩性较大（表中下划线），其余三种（复合水泥除外）干缩性较小。
5. Ⅰ族水泥硅酸盐水泥和普通水泥比较，硅酸盐水泥水化热最大。
（2014年实务单选）因为硅酸盐水泥中的硅酸盐水泥熟料的含量是最多的，因此反应最激烈，水化热最大。
6. 上表中复合水泥考试考点较少（两种水泥混合组成其特性），记忆Ⅱ族共有特性即可。

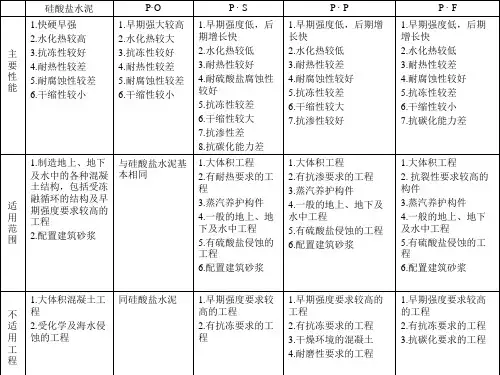

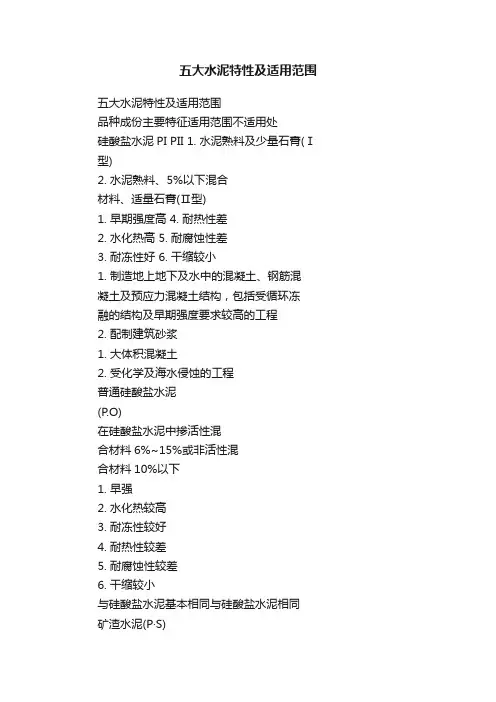

五大水泥特性及适用范围五大水泥特性及适用范围品种成份主要特征适用范围不适用处硅酸盐水泥PI PII 1. 水泥熟料及少量石膏(Ⅰ型)2. 水泥熟料、5%以下混合材料、适量石膏(Ⅱ型)1. 早期强度高 4. 耐热性差2. 水化热高 5. 耐腐蚀性差3. 耐冻性好 6. 干缩较小1. 制造地上地下及水中的混凝土、钢筋混凝土及预应力混凝土结构，包括受循环冻融的结构及早期强度要求较高的工程2. 配制建筑砂浆1. 大体积混凝土2. 受化学及海水侵蚀的工程普通硅酸盐水泥(P.O)在硅酸盐水泥中掺活性混合材料6%~15%或非活性混合材料10%以下1. 早强2. 水化热较高3. 耐冻性较好4. 耐热性较差5. 耐腐蚀性较差6. 干缩较小与硅酸盐水泥基本相同与硅酸盐水泥相同矿渣水泥(P·S)在硅酸盐水泥中掺入20%~70%的粒化高炉矿渣P?S?A和P?S?B；前者允许矿渣掺量为：21%～50%，后者允许矿渣掺量为：51%～70%；1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较好4. 对硫酸盐类侵蚀抗和抗水性较好5. 抗冻性较差6. 干缩较大7. 抗渗性差8. 抗碳化能力差1. 大体积工程2. 高温车间和有耐热耐火要求的混凝土结构3. 蒸汽养护的构件4. 一般地上地下和水中的混凝土及钢筋混凝土结构5. 有抗硫酸盐侵蚀要求的6. 配建筑砂浆1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程火山灰水泥(P·P)在硅酸盐水泥中掺入20%~50%火山灰质混合材料1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较差4. 对硫酸盐类侵蚀抵抗力和抗水性较好5. 抗冻性较差6. 干缩较大7. 抗渗性较好1. 地下、水中大体积混凝土结构2. 有抗渗要求的工程3. 蒸汽养护的工程构件4. 有抗硫酸盐侵蚀要求的工程5. 一般混凝土及钢筋混凝土工程6. 配制建筑砂浆1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程3. 干燥环境的混凝土工程4. 耐磨性要求的混凝土工程粉煤灰水泥(P·F) 在硅酸盐水泥中掺入20%~40%粉煤灰1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较差4. 对硫酸盐类侵蚀和抗水性较好5. 抗冻性较差6. 干缩较小7. 抗碳化能力较差1. 地上、地下、水中和大体积混凝土工程2. 蒸汽养护的构件3. 有抗裂性要求较高的构件4. 有抗硫酸盐侵蚀要求的5. 一般混凝土工程6. 配制建筑砂浆1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程3. 抗碳化要求的混凝土工程。
一建建造师《建筑实务》基础知识打卡学习004：常用建筑结构材料的技术性能和应用！常用建筑结构材料的技术性能和应用1A412011 掌握水泥的特性和应用1、水泥按其用途及性能可分为通用水泥、专用水泥、特性水泥三类。
2、我国常用通用硅酸盐水泥，它是以硅酸盐水泥熟料和适量的石膏及规定的混合材料制成的水硬性胶凝材料。
3、强度等级中，R表示早强型。
4、水泥的凝结时间分初凝时间和终凝时间；初凝时间是从水泥加水拌合起至水泥浆开始失去可塑性所需的时间；终凝时间是从水泥加水拌合起至水泥浆完全失去可塑性并开始产生强度所需的时间。
5、六大常用水泥的初凝时间均不得短于45min；硅酸盐水泥的终凝时间不得长于6.5h，其他五类常用水泥的终凝时间不得长于10h。
6、水泥初凝时间、安定性达不到要求的为废品，禁止使用；其他达不到要求的为次品，可降级使用。
7、水泥的体积安定性是指水泥在凝结硬化过程中，体积变化的均匀性。
引起水泥体积安定性不良的原因:游离氧化钙、氧化镁过多；水泥粉磨时石膏掺量过多。
游离氧化钙对水泥体积安定性的影响用煮沸法来检验。
8、采用胶砂法来测定水泥的3d 和28d 的抗压强度、抗折强度。
9、水泥的细度、碱含量属于选择性指标。
水泥越细，水化热越大。
10、常用水泥主要特性（★）硅酸盐 普通 矿渣 火山灰 粉煤灰 复合 凝 结 硬 化快 快 慢 慢 慢 慢 早 期 强 度高 高 低 低 低 低 后期强度增长快 快 快 快 水 化 热大 大 小 小 小 小 抗 冻 性好 好 差 差 差 差 耐 热 性差 差差 差 耐 蚀 性差 差 好 好 好 好 干缩性小 小 大 大 小 与掺入材料有关 抗渗性 差 好 抗裂性高 泌水性 大11、硅酸盐水泥有62.5级的，可用作高强（大于C50级）的砼。
普通水泥、矿渣水泥也可使用。
12、袋装水泥每袋净含量为50kg ，且应不少于标志质量的99%；随机抽取20袋总质量(含包装袋）应不少于1000kg 。
六⼤常⽤⽔泥介绍及其主要特性
硅酸盐⽔泥代号P.Ⅰ、P.Ⅱ,有强度等级42.5、42.5R、52.5、52.5R、62.5、62.5R，R代表早强型。
普通硅酸盐⽔泥代号P.O，有强度等级42.5、42.5R、52.5、52.5R，R代表早强型。
矿渣硅酸盐⽔泥代号P.S.A、P.S.B，有强度等级32.5、32.5R，R代表早强型。
⽕⼭灰质硅酸盐⽔泥代号P.P，有强度等级42.5、42.5R，R代表早强型。
粉煤灰硅酸盐⽔泥代号P.F，有强度等级52.5、52.5R，R代表早强型。
复合硅酸盐⽔泥代号P.C，有强度等级32.5R、42.5、42.5R、52.5、52.5R，R代表早强型。
六⼤常⽤⽔泥主要特性表：.凝结时间，分为初凝时间和终凝时间，初凝时间是指：从⽔泥加⽔拌合起⾄⽔泥浆开始失去塑性所需时间。
不得短于45min（≥45min） ,终凝时间：⽔泥拌合⾄⽔泥浆完全失去塑性并开始产⽣强度所需时间。
不得太长（硅酸盐⽔泥≤6.5h，其它常⽤5种
≤10h）。
⽔泥可以散装或袋装，袋装⽔泥每袋净含量为50kg.⽔泥包装袋上应清楚标明：执⾏标准、⽔泥品种、代号、强度等级、⽣产者名称、⽣产许可标志（QS)及编号、出⼚编号、包装⽇期、净含量。
散装发运时应提交与袋装标志相同的卡⽚。
