第1篇一、实验目的1. 理解静电接地的原理及其在防止静电危害中的作用。
2. 掌握静电接地实验的基本操作步骤和注意事项。
3. 通过实验验证静电接地装置的有效性。
二、实验原理静电接地是指将物体上的静电通过接地线导入大地，从而消除或降低静电的积累，防止静电放电造成的危害。
实验中，通过在物体上施加静电，再通过静电接地装置将其导入大地，观察静电放电现象，验证静电接地装置的有效性。
三、实验仪器与材料1. 静电发生器：用于产生静电。
2. 静电接地装置：包括接地线和接地极。
3. 接地电阻测试仪：用于测量接地电阻。
4. 橡胶手套：用于保护实验者免受静电伤害。
5. 纸屑：用于观察静电放电现象。
四、实验步骤1. 准备实验环境，确保实验场地干燥、清洁。
2. 将静电发生器放置在实验台上，连接好电源。
3. 将静电接地装置的接地线一端连接到静电发生器，另一端连接到接地极。
4. 将橡胶手套戴在手上，以防止静电伤害。
5. 将静电发生器产生的静电施加到实验物体上，观察静电放电现象。
6. 使用接地电阻测试仪测量接地电阻，确保接地装置正常工作。
7. 改变实验物体的位置和方向，重复步骤5和6，观察静电放电现象的变化。
8. 实验结束后，关闭静电发生器，断开接地线。
五、实验结果与分析1. 实验过程中，当静电发生器产生静电时，实验物体上的静电通过静电接地装置导入大地，静电放电现象明显减弱或消失。
2. 测量接地电阻时，结果显示接地电阻在正常范围内，说明静电接地装置工作正常。
3. 通过改变实验物体的位置和方向，观察静电放电现象的变化，验证了静电接地装置在不同位置和方向上均能有效地消除静电。
六、实验结论1. 静电接地是防止静电危害的有效方法，通过将物体上的静电导入大地，可以降低静电积累，减少静电放电造成的危害。
2. 静电接地装置在实验中表现良好，能够有效地消除静电，确保实验安全进行。
3. 在实际应用中，应合理设计静电接地装置，确保接地电阻在正常范围内，提高静电接地效果。
临时用电接地电阻测试记录一、测试目的：接地电阻是衡量接地装置质量的重要参数，合格的接地电阻能够确保设备运行的安全性。
本次测试旨在对临时用电接地电阻进行测量，以判断其是否符合规范要求。
二、测试准备：1.测试仪器：接地电阻测试仪、多用表、电源线、接地引线等；2.测试环境：临时用电接地装置所在场地；3.测试人员：熟悉接地电阻测试原理和操作方法的专业人员。
三、测试步骤：1.测试前检查：a.检查测试仪器，确保其正常工作；b.检查接地引线是否完好，并保证良好的接触；c.检查场地周围是否有干扰物，并清除。
2.测试接地电阻：a.将测试仪器接地电极插入地面，确保良好接触；b.将测试仪器的测试电极分别与临时用电接地装置的接地端和电源线的接地端相连；c.设置测试仪器，选择合适的测试范围；d.启动测试仪器，开始测试；e.等待测试结果稳定并记录下来。
3.多点测试：a.在不同位置进行多点测试，以确保接地电阻的均匀性；b.按照相同的测试步骤进行多点测试，并记录每次测试的结果。
四、数据处理与评估：1.将测试结果进行整理，计算平均值；2.根据规范要求，判断测试结果是否合格；3.如果测试结果不合格，需进一步分析原因，并采取相应的纠正措施。
五、测试结果记录：测试地点，测试1(Ω)，测试2(Ω)，测试3(Ω)，平均值(Ω)，是否合格-------------，----------，----------，----------，------------，---------场地位置1，0.35，0.38，0.39，0.37，是场地位置2，0.42，0.40，0.41，0.41，是场地位置3，0.48，0.50，0.47，0.48，是六、测试结论：根据测试结果，临时用电接地电阻符合规范要求，能够确保设备运行的安全性。
七、测试建议：为了进一步提高设备运行的安全性，建议定期对临时用电接地电阻进行测试，并确保其始终符合规范要求。
压力管道归档资料目录
注： 1.无此项“项目”记录表不装订于竣工资料；填写内容为无此项时填写“—”
2.材料质保书须加盖材料供应单位红章。
3．无损检测分包的检测报告上须有安装单位无损检测责任人“确认”，签名及填写日期.
4．其中序号为1、2、3、4、6、7、17、18、19、23、24、25为我分院归档资料，请认真填写、提供。
（以上各项中若表式与该归档资料不一致，请以本资料为版本）
5.设计资料不必装订（报检时提供）
表一、压力管道安装质量证明书
编号：GDAZ-2013-001
表二压力管道（工业管道）安装汇总表
证明书编号：ZL-T-018
填表：日期：审核：日期：
表二压力管道（公用管道）安装汇总表
证明书编号：
填表：日期：审核：日期：
表十、无损检测委托单
表十一、射线检测报告
工程名称：必成玻纤四期工程工程编号：GDAZ-2013-001
表十二、磁粉检测报告
表十三、渗透检测报告
表十四、超声检测报告
表 16、管道静电接地测试记录
表17管道压力试验记录
表18管道严密性试验记录
表19安全保护装置及密封性能测试记录
表 22、管道穿跨越、隐蔽工程（封闭）记录
表25 工程竣工验收报告。

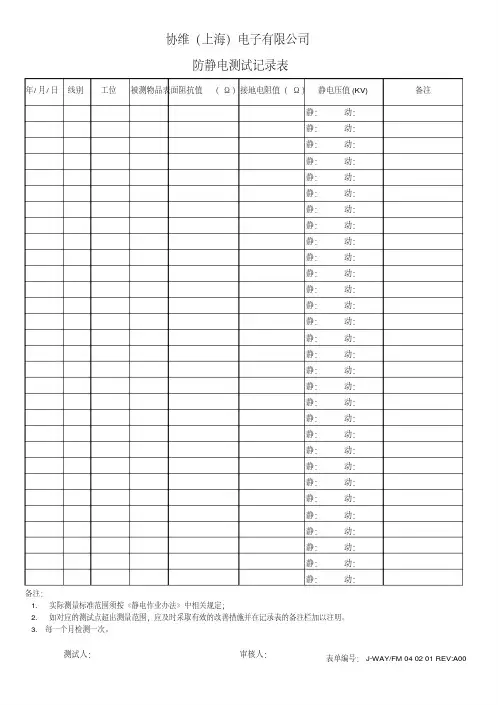

年/月/日线别工位被测物品表面阻抗值 （Ω）接地电阻值（Ω）静电压值(KV)
