DRX功能开启指导书(中国移动推荐参数)

1VoLTE 常用配置说明1 VoLTE 语音测试0x0001设置为“Yes[1]”，如图2所示：1.2SPS配置在LTE系统中，其共享信道带宽所能支持的V oIP用户数，远远大于其控制信道可以调度指示用户数。

于是，对于V oIP业务而言，LTE系统控制信息的不足将极大的限制其所同时支持的用户数。

对于V oIP类型的业务，其数据包大小比较固定，到达时间间隔满足一定规律的实时性业务（典型的话音业务周期一般是20ms），针对这种特性，LTE系统引入了半静态调度技术（Semi-Persistent Scheduling）。

对于该功能的基站侧配置如下：在EMLP表中将QCI=1的承载的调度方式改为SPS调度，上下行均需要进行修改，如图4所示。

23图4配置QCI=1的承载的调度方式为SPS1.3 DRX 配置DRX （Discontinuous Reception ）即非连续接收，是指UE 仅在必要的时间段打开接收机进入激活期，以接收下行数据和信令，而在其他时间关闭接收机进入休眠期，停止接收下行数据和信令的一种节省UE 电力消耗的工作模式。

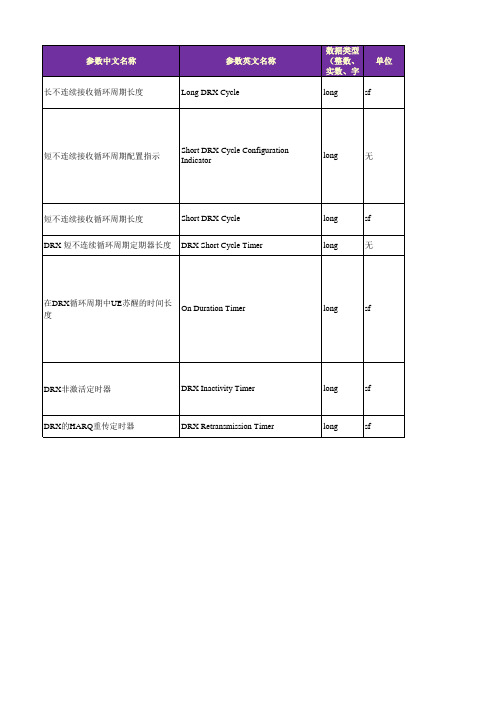

DRX 参数配置是RRM 算法根据不同的业务类型的特性给出的，目前的推荐配置如表1所示：表1 DRX 参数推荐配置DRX Cycle Configuration Indicator 为0的一套参数是配置给不支持短周期的1) 在E-UTRAN FDD Cell 图5 打开DRX Switch for GBR 开关2) 在Service DRX 表中可以要求以及终端的支持情况配置DRX 相关定时器的值，可根据表中的推荐值进行配置，如图6~7所示。

4图6 DRX 配置list图7 QCI=1对应DRX 参数配置示例1.4 TTI 捆绑（TTI Bundling 用于提高用户在小区边缘覆盖的一种方法。

根据协议规定，该方法只适用于上行。

当TTI Bundling 使能时，上行调度DCI0一次授权后，在连续的4个上行子帧上传输同一传输块，且仅在第四次传输后有对应的PHICH 反馈，重传也是4个连续上行TTI 发射的一种调度方法，可以充分利用4个上行子帧发送的数据进行数据合并，通过合并增益提升数据可靠性。

DR数字X机操作规程1. 引言本文档旨在介绍DR数字X机的操作规程，包括开机、关机、参数设置、操作步骤等内容。

操作者请仔细阅读本文档并按照规程进行操作，以确保设备正常运行和操作安全。

2. 设备概述DR数字X机是一种用于医学影像采集和处理的设备，在临床诊断、治疗和科研方面具有重要作用。

设备具有高清晰度、低辐射剂量等特点，广泛应用于骨科、胸科、牙科等领域。

3. 操作环境要求•温度：20~25摄氏度•湿度：40%~60%•电源：稳定的交流电源4. 操作步骤4.1 开机操作1.确保设备与电源连接正常，电源开关处于关闭状态。

2.打开设备机箱，检查设备内部有无异物，确保设备干净整洁。

3.按照设备背面螺丝图示，将机箱内的螺丝全部拧松。

4.将机箱内的电源线、数据线等连接好，确保连接牢固。

5.关闭机箱，将所有螺丝全部拧紧，确保机箱封闭完全。

6.打开电源开关，待设备启动完成后，开始进行后续操作。

4.2 关机操作1.结束所有操作，并保存相关数据。

2.关闭设备软件，确保所有程序已经退出。

3.关闭电源开关，待所有指示灯全部熄灭后，可以切断电源。

4.3 参数设置1.打开设备软件，进入参数设置界面。

2.根据所需的采集模式、分辨率等要求，进行相应的参数设置。

3.确认设置无误后，保存参数设置并退出设置界面。

4.4 操作步骤1.操作者通过设备软件预览采集区域，并选择所需的采集区域。

2.根据实际需求，对采集区域进行标记、测量等操作。

3.根据采集要求，选择合适的采集模式和参数设置。

4.点击采集按钮，启动采集过程。

5.采集完成后，及时保存相关数据，以便后续处理和分析。

5. 安全注意事项•操作者需严格按照操作规程进行操作，禁止进行未授权的操作。

•操作者需保证设备周围环境整洁、通风，并定期对设备进行清洁和维护。

•操作者在操作过程中需佩戴适当的防护设备，如手套、口罩等。

•如设备发生故障或其他异常情况，请立即停止使用，并联系维修人员处理。

6. 维护与保养•每次使用结束后，对设备进行清洁和消毒。

目录 ≫连接≫- 连接扬声器 ≫播放 ≫设置 ≫故障排除≫附录 ≫补充信息≫A V Receiver使用手册DRX-2.3包装箱中的物品 5附加功能（固件更新） 6固件更新信息 6新增功能操作 6固件更新步骤 7零件名称 10前面板 10显示屏 12后面板 13遥控器 15连接连接扬声器 17扬声器安装 18扬声器连接和“Speaker Setup”设置 24扬声器组合 33连接电视 34连接 ARC 电视 35连接非 ARC 电视 36连接播放设备 37连接装有 HDMI 接口的 AV 设备 37连接无 HDMI 接口的 AV 设备 38连接音频组件 39连接单独房间中的 AV 设备（多区域连接） 40连接电视（ZONE 2） 40连接 ZONE B 41连接前置主放大器等（ZONE B） 41连接天线 42网络连接 43连接外部控制设备 44 IR IN/OUT 端口 44 12V TRIGGER OUT 接口 45连接电源线 46播放AV 设备播放 48基本操作 48 BLUETOOTH®播放 49基本操作 49网络电台 50播放 50 AirPlay® 52基本操作 52 DTS Play-Fi® 53播放 53 FlareConnect TM 54播放 54 USB 存储设备 55基本操作 55设备和支持的格式 57播放 PC 和 NAS（音乐服务器）上的文件 58 Windows Media® Player 设置 58播放 59支持的音频格式 61 Play Queue 62 Initial Setup 62添加 Play Queue 信息 62排序和删除 63播放 63将您的机器连接到 Sonos System 64所需设备 64将您的机器连接到Sonos Connect 64设置本机，以运行 Sonos Connect 64现在到了享受成果的时候 - 在您的机器上听 Sonos 65收听 AM/FM 电台 66调谐至一个无线电台 66预设无线电台 68使用 RDS（澳大利亚及亚洲产品类型） 70多区域功能 71播放 72 ZONE B 播放 73播放 73便利功能 74播放音乐时在电视上显示您最喜欢的视频 74调整音调 75 Sleep Timer 76聆听模式 77选择聆听模式 77扬声器布局和可选聆听模式 79聆听模式效果 82输入格式和可选聆听模式 86设置Setup 菜单 97菜单列表 97菜单操作 991. Input/Output Assign 1002. Speaker 1033. Audio Adjust 1074. Source 1095. Listening Mode Preset 1106. Hardware 1117. Multi Zone 1198. Miscellaneous 119 Quick Menu 121菜单操作 121 Web Setup 123菜单操作 123使用自动启动向导进行 Initial Setup 124操作 124故障排除当本机错误运行 128故障排除 130附录降低待机状态下的功耗139关于 HDMI 140一般规格 1421. 主机（1）Array2. 遥控器（RC-973R）（1）3. 扬声器设置麦克风（1）• 在 Initial Setup 过程中使用。

DRX本意就是能不干活就不干活，或者说干一帧活休息几帧。

在特殊的时候延长监听的时间。

干活的意思就是解PDCCH。

不解PDCCH的时候不一定就去睡眠，因为不监视的时间可能很短或者还有别的事要做，比如发送上行数据之类的。

DRX分为IDLE和CONN两种：IDLE下只需要监听的特定的时刻(在某些radio frame里的某些subframe)，这两个参数可以根据IMSI和系统消息计算。

在这些监听的时刻等待paging，其他时候都睡眠。

CONN下DRX的意义相同，只是计算何时监听比较复杂，和很多参数有关系。

IDLE时有网络和UE都可以控制DRX，网络在SIB的PCCH config中配置：PCCH-Config ::= SEQUENCE {defaultPagingCycle ENUMERATED {rf32, rf64, rf128, rf256},nB ENUMERATED {fourT, twoT, oneT, halfT, quarterT, oneEighthT,oneSixteenthT, oneThirtySecondT}}同时，UE可以自己选择UE specific DRX在Attach或者TAU通知给网络。

核心网接受以后通知到接入网，接入网根据这个值和UE使用同样的算法得到UE的DRX。

23.401 5.13 Discontinuous Reception and UE Specific DRX Parameter handlingSearch DRX in 24.301.CONN是由网络控制的，在rrc reconfiguration的时候会配置DRX的参数，在mac的control element里也会配置重启DRX。

DRX-Config ::= CHOICE {release NULL,setup SEQUENCE {onDurationTimer ENUMERATED {psf1, psf2, psf3, psf4, psf5, psf6,psf8, psf10, psf20, psf30, psf40,psf50, psf60, psf80, psf100,psf200},drx-InactivityTimer ENUMERATED {psf1, psf2, psf3, psf4, psf5, psf6,psf8, psf10, psf20, psf30, psf40,psf50, psf60, psf80, psf100,psf200, psf300, psf500, psf750,psf1280, psf1920, psf2560, spare10,spare9, spare8, spare7, spare6,spare5, spare4, spare3, spare2,spare1},drx-RetransmissionTimer ENUMERATED {psf1, psf2, psf4, psf6, psf8, psf16,psf24, psf33},longDRX-CycleStartOffset CHOICE {sf10 INTEGER(0..9),sf20 INTEGER(0..19),sf32 INTEGER(0..31),sf40 INTEGER(0..39),sf64 INTEGER(0..63),sf80 INTEGER(0..79),sf128 INTEGER(0..127),sf160 INTEGER(0..159),sf256 INTEGER(0..255),sf320 INTEGER(0..319),sf512 INTEGER(0..511),sf640 INTEGER(0..639),sf1024 INTEGER(0..1023),sf1280 INTEGER(0..1279),sf2048 INTEGER(0..2047),sf2560 INTEGER(0..2559)},shortDRX SEQUENCE {shortDRX-Cycle ENUMERATED {sf2, sf5, sf8, sf10, sf16, sf20,sf32, sf40, sf64, sf80, sf128, sf160,sf256, sf320, sf512, sf640}, drxShortCycleTimer INTEGER (1..16)} OPTIONAL -- Need OR }}一旦DRX配置下来，就有了睡眠的基本准则。

中国移动TD-LTE无线参数设置指导优化手册-华为分册(征求意见稿)目录TABLE OF CONTENTS1 前言1.1 关于本书1.1.1目的本文主要介绍了华为TD-LTE系统版本的各个专题的相关参数，对参数进行介绍和分析，旨在帮助读者理解和使用系统中的参数，提高系统性能。

1.1.2读者对象本手册适用于TD-LTE系统的基本概念有一定认识的华为公司内部工程师。

1.1.3内容组织本手册是基于TD-LTE产品版本的参数介绍，其内容组织如下：第一章：对本手册的目的，读者对象，内容组织进行介绍。

第二章上行资源分配：介绍Sounding RS资源分配和上行调度的参数配置及调整影响。

第三章上行ICIC：介绍上行ICIC相关参数配置及其调整影响。

第四章下行资源分配：介绍PUCCH资源分配、下行CQI调整、下行调度和下行物理控制信道的参数配置及调整影响。

第五章下行ICIC：介绍下行ICIC相关参数的配置及其调整影响。

第六章下行MIMO：介绍下行MIMO（含Beamforming）与CQI模式的参数配置方法及其调整的影响。

第七章移动性管理：介绍切换、重选的参数配置及其调整影响。

第八章LC（过载控制）：介绍负载控制算法、随机接入控制算法、系统消息SIB映射、移动性负载平衡算法、准入控制算法的参数配置及其调整影响。

第九章功控算法：介绍影响上行功率控制算法、下行功率控制算法的相关参数及其调整影响。

第十章信道配置&链路控制：介绍影响DRX控制算法、上行定时控制算法、上行无线链路检测算法的相关参数及其调整影响。

第十一章数传算法：介绍影响AQM算法、TCP Agent算法的相关参数及其调整影响。

第十二章传输TRM算法: 介绍影响LMPT接口板下行流控算法、TRM算法的相关参数及其调整影响。

第十三章SON：介绍影响ANR算法、ICIC自组织模式选择算法、MRO算法的相关参数及其调整影响。

1.1.4撰写和评审记录1.1.5参考文献1)< LTE eRAN2 2 性能参数分册>2)<V100R005C00B009 离线MML>3)<LTE TDD eRAN 参数配置规则>4)< -DBS3900 LTE TDD 产品文档-(V100R005C00_01).chm>1.1.6本文的约定和说明本文重点关注和性能相关的参数：(基于M2000平台，以R版本为基础，缺省配置带宽为20MHz,)本文对应的产品版本请参看修订记录，未作特别说明的参数均是该版本的参数。

新疆移动V o L T E无线参数配置指导手册Company number：【0089WT-8898YT-W8CCB-BUUT-202108】h新疆移动VoLTE无线参数配置指导手册2016年9月9日目录1VoLTE总体配置意见VoLTE商用后，由于语音业务需求及4G覆盖原因，终端需要通过eSRVCC方式互操作至2G系统，同时，需要对无线侧的eNodeB进行软件升级以满足VoLTE的业务需求，建议考虑以下网络优化原则：（1）确保厂家LTE设备为支持VoLTE的最新商用版本，并全网开启VoLTE业务支持开关，并提供足够的业务承载带宽；（2）简化系统间互操作，目前仅考虑向GSM（不支持DTM）的eSRVCC切换，需避免由于盲重定向、基于测量的重定向和切换等互操作引起的VoLTE掉话；（3）开启eSRVCC开关，做好互操作邻区配置，差异化设置eSRVCC相关参数解决弱覆盖、快衰落等场景下的切换及时性问题；（4）继承LTE系统内的邻区设置，并保证邻区间均支持VoLTE业务；（5）考虑数据业务和语音业务的区别，分QCI设置承载各层的参数，满足业务并发时的不同承载需求；（6）针对不同的应用场景，VoLTE参数应因地制宜进行调整，以满足不同的场景需求。

2VoLTE4G/2G互操作邻区配置方法及参数设置建议总则为保证语音业务感知，在4G覆盖较差的地区，终端需要通过eSRVCC方式互操作至2G系统。

因此，建议4G至2G邻区配置方法遵循如下：(1)按照2G邻小区与4G源小区的距离进行排序，优先添加距离近的2G邻小区，距离L内的2G邻小区必须配置。

（L建议小于50m）(2)在（1）的基础上，按照4G源小区与2G邻小区的小区间夹角进行排序，在2G邻小区与4G源小区相同距离的情况下，优先添加小区间夹角小的2G邻小区。

（建议添加小区间夹角小于180度的2G邻小区，小区间夹角算法见附录1。

）⏹若4G源小区为室分小区，则无需考虑小区间夹角。
