【CN209544501U】一种不锈钢转镀锡镍极耳【专利】
- 格式：pdf
- 大小：263.35 KB
- 文档页数：5
下载文档原格式
合集下载
【CN209995506U】一种新型耳环【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920436498.4(22)申请日 2019.03.30(73)专利权人 东莞市美尔不锈钢饰品有限公司地址 523850 广东省东莞市长安镇霄边社区振安东路181号B栋五楼503(72)发明人 沈立寨 (51)Int.Cl.A44C 7/00(2006.01)(54)实用新型名称一种新型耳环(57)摘要本实用新型涉及一种新型耳环，包括环状装饰件、耳针、连接件和钕铁硼磁环，耳针的一端设置有固定环，耳针上套设有防过敏套，钕铁硼磁环设置于环状装饰件内，钕铁硼磁环的一面固定设置有连接板，耳针远离固定环的一端插设于连接板上，连接件的一端与环状装饰件铰接，连接件的另一端套设耳针上。
该新型耳环，能够解决佩戴者因耳环的材料而引起的过敏、发炎的问题；可实现形态的快速变化，从耳针快速变换成耳坠，造型灵活多变，可以满足消费者不同使用场景的使用需要；并且具有磁疗保健功能。
权利要求书1页 说明书2页 附图1页CN 209995506 U 2020.01.31C N 209995506U权 利 要 求 书1/1页CN 209995506 U1.一种新型耳环，其特征在于，包括环状装饰件、耳针、连接件、和钕铁硼磁环，所述耳针的一端设置有固定环，所述耳针上套设有防过敏套，所述钕铁硼磁环设置于所述环状装饰件内，所述钕铁硼磁环的一面固定设置有连接板，所述耳针远离所述固定环的一端插设于所述连接板上，所述连接件的一端与所述环状装饰件铰接，所述连接件的另一端套设所述耳针上。
2.根据权利要求1所述的新型耳环，其特征在于，所述环状装饰件采用檀木制成。
3.根据权利要求1所述的新型耳环，其特征在于，所述防过敏套由蚕丝纺织而成。
2。
【CN209736809U】一种新型焊锡装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920426451.X(22)申请日 2019.03.29(73)专利权人 北亚美亚电子科技（深圳）有限公司地址 518000 广东省深圳市南山区粤海街道高新技术产业园南区科技南七道粤美特大厦18F-A单元(72)发明人 张永泰 喻亚运 (74)专利代理机构 深圳市中科创为专利代理有限公司 44384代理人 彭西洋 谢亮(51)Int.Cl.B23K 3/02(2006.01)B23K 3/06(2006.01)(54)实用新型名称一种新型焊锡装置(57)摘要本实用新型公开一种新型焊锡装置，包括连接板、升降机构、旋转机构、烙铁头、送锡嘴、进锡机构；所述进锡机构安装于连接板的一侧，用于为送锡嘴进锡；所述送锡嘴安装在烙铁头上，烙铁头与旋转机构一端连接，旋转机构用于驱动烙铁头带动送锡嘴旋转；所述旋转机构的另一端与升降机构驱动连接；所述升降机构安装于连接板另一侧，升降机构用于驱动旋转机构带动烙铁头及送锡嘴升降。
本实用新型采用升降机构和旋转机构结合的方案，实现烙铁头及送锡嘴自动升降及旋转，同时还可调节烙铁头及送锡嘴的相对位置及角度。
根据不同的焊接环境，来调整焊接头的角度，克服了零件干涉局限性，通用性强，生产成本低。
权利要求书1页 说明书4页 附图3页CN 209736809 U 2019.12.06C N 209736809U权 利 要 求 书1/1页CN 209736809 U1.一种新型焊锡装置，其特征在于，包括连接板、升降机构、旋转机构、烙铁头、送锡嘴、进锡机构；所述进锡机构安装于连接板的一侧，用于为送锡嘴进锡；所述送锡嘴安装在烙铁头上，烙铁头与旋转机构一端连接，旋转机构用于驱动烙铁头带动送锡嘴旋转；所述旋转机构的另一端与升降机构驱动连接；所述升降机构安装于连接板另一侧，升降机构用于驱动旋转机构带动烙铁头及送锡嘴升降。
【CN209568448U】一种新型活络头【专利】
权利要求书1页 说明书5页 附图2页
CN 209568448 U
CN 209568448 U
权 利 要 求 书
1/1 页
1 .一种新型活络头，用于钢支撑体系，其特征在于，包括： 调节组件 ，设有两个 ，两个所述 调节组 件平行于所述 钢支撑体 系的 轴线并 相对于所述 轴线对称设置 ，每个所述 调节组件均包括固定部 和移动部 ，所述固定部的 一端与所述 钢支 撑体 系的 管节段固定连接 ，另一端与所述移动部螺接 ，所述移动部远离所述固定部的 一端 能与地墙上的预埋钢板(300)抵接； 导向组件(9) ，平行于所述钢支撑体系的轴线设置，一端能与所述地墙上的预埋钢板 (300)抵接，另一端与所述固定部滑动卡接，被配置为对所述钢支撑体系的轴向运动进行导 向。 2 .根据权利要求1所述的新型活络头，其特征在于，所述移动部包括第一连接部(1) ，所 述第一连接部(1)的一端设有螺纹并与所述固定部螺接，另一端能与所述地墙上的预埋钢 板(300)抵接。 3 .根据权利要求2所述的新型活络头，其特征在于，所述第一连接部(1)上固设有传动 件(4) ，所述传动件(4)的轴线垂直于所述第一连接部(1)的轴线。 4 .根据权利要求2所述的新型活络头，其特征在于，所述移动部还包括能与所述地墙上 的预埋钢板(300)抵接的第一基座(2) ，所述第一连接部(1)远离所述固定部的一端与所述 第一基座(2)抵接。 5 .根据权利要求4所述的新型活络头，其特征在于，所述第一连接部(1)上设有第一凸 部(11) ，所述第一基座(2)上设有与所述第一凸部(11)配合的凹部(21) ，所述第一连接部 (1)和所述第一基座(2)抵接时，所述第一凸部(11)卡抵于所述凹部(21)内。 6 .根据权利要求4所述的新型活络头，其特征在于，所述移动部还包括第一支撑板(3) ， 所述第一支撑板(3)的一侧与所述地墙上的预埋钢板(300)抵接，另一侧分别与所述第一基 座(2)和所述导向组件(9)固定连接。 7 .根据权利要求6所述的新型活络头，其特征在于，所述固定部包括固定相连的连接钢 管 (6) 和第二连接部(5) ，所述导向组件(9) 滑动卡接于所述连接钢管 (6)内。 8 .根据权利要求7所述的新型活络头，其特征在于，所述连接钢管(6)远离所述第二连 接部(5)的一端与所述钢支撑体系的管节段固定连接，所述第二连接部(5)远离所述连接钢 管(6)的一端设有螺纹并与所述第一连接部(1)螺接。 9 .根据权利要求7所述的新型活络头，其特征在于，还包括第二基座(600) ，所述第二基 座(600)的一端与所述连接钢管(6)固定连接，另一端与所述第二连接部(5)固定连接。 10 .根据权利要求9所述的新型活络头，其特征在于，还包括伸缩盖板(100) ，所述第一 支撑板(3)上设有搁板(200) ，所述伸缩盖板(100)的一端与所述连接钢管(6)铰接，另一端 能搭放于所述搁板 (200) 上 ，所述 伸缩盖板 (100) 能 相对于所述连接钢管 (6) 转动并且能 垂 直于转动轴线伸缩。

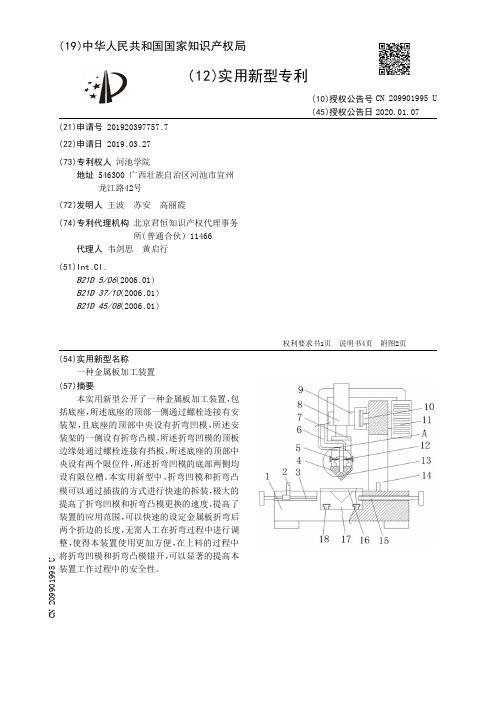

【CN209901995U】一种金属板加工装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920397757.7(22)申请日 2019.03.27(73)专利权人 河池学院地址 546300 广西壮族自治区河池市宜州龙江路42号(72)发明人 王波 苏安 高丽霞 (74)专利代理机构 北京君恒知识产权代理事务所(普通合伙) 11466代理人 韦剑思 黄启行(51)Int.Cl.B21D 5/06(2006.01)B21D 37/10(2006.01)B21D 45/08(2006.01)(54)实用新型名称一种金属板加工装置(57)摘要本实用新型公开了一种金属板加工装置，包括底座，所述底座的顶部一侧通过螺栓连接有安装架，且底座的顶部中央设有折弯凹模，所述安装架的一侧设有折弯凸模，所述折弯凹模的顶板边缘处通过螺栓连接有挡板，所述底座的顶部中央设有两个限位件，所述折弯凹模的底部两侧均设有限位槽。
本实用新型中，折弯凹模和折弯凸模可以通过插拔的方式进行快速的拆装，极大的提高了折弯凹模和折弯凸模更换的速度，提高了装置的应用范围，可以快速的设定金属板折弯后两个折边的长度，无需人工在折弯过程中进行调整，使得本装置使用更加方便，在上料的过程中将折弯凹模和折弯凸模错开，可以显著的提高本装置工作过程中的安全性。
权利要求书1页 说明书4页 附图2页CN 209901995 U 2020.01.07C N 209901995U权 利 要 求 书1/1页CN 209901995 U1.一种金属板加工装置，包括底座(1)，所述底座(1)的顶部一侧通过螺栓连接有安装架(14)，且底座(1)的顶部中央设有折弯凹模(17)，所述安装架(14)的一侧设有折弯凸模(4)，所述折弯凹模(17)的顶板边缘处通过螺栓连接有挡板(16)，其特征在于，所述底座(1)的顶部中央设有两个限位件(18)，所述折弯凹模(17)的底部两侧均设有限位槽，且两个限位件(18)分别插接于两个限位槽的内部，所述安装架(14)的一侧通过螺栓连接有主电动滑轨(10)，且主电动滑轨(10)的一侧通过电动滑块和螺栓连接有固定件(9)，所述固定件(9)的内部通过螺栓连接有液压缸(8)，且液压缸(8)的活塞杆底端通过螺栓连接有安装件(7)，所述安装件(7)的底部通过螺栓连接有升降块(19)，且升降块(19)的底部设有固定槽，所述折弯凸模(4)的顶部焊接有安装头(20)，且安装头(20)插接于固定槽的内部。

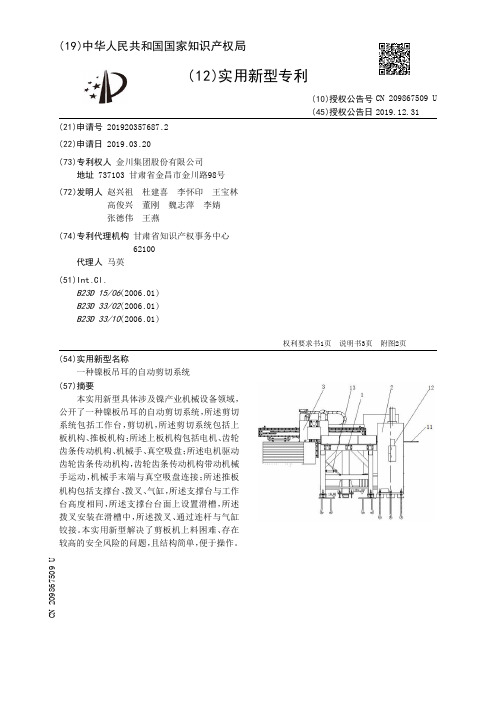

【CN209867509U】一种镍板吊耳的自动剪切系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920357687.2(22)申请日 2019.03.20(73)专利权人 金川集团股份有限公司地址 737103 甘肃省金昌市金川路98号(72)发明人 赵兴祖 杜建喜 李怀印 王宝林 高俊兴 董刚 魏志萍 李婧 张德伟 王燕 (74)专利代理机构 甘肃省知识产权事务中心62100代理人 马英(51)Int.Cl.B23D 15/06(2006.01)B23D 33/02(2006.01)B23D 33/10(2006.01)(54)实用新型名称一种镍板吊耳的自动剪切系统(57)摘要本实用新型具体涉及镍产业机械设备领域，公开了一种镍板吊耳的自动剪切系统，所述剪切系统包括工作台，剪切机，所述剪切系统包括上板机构、推板机构；所述上板机构包括电机、齿轮齿条传动机构、机械手、真空吸盘；所述电机驱动齿轮齿条传动机构，齿轮齿条传动机构带动机械手运动，机械手末端与真空吸盘连接；所述推板机构包括支撑台、拨叉、气缸，所述支撑台与工作台高度相同，所述支撑台台面上设置滑槽，所述拨叉安装在滑槽中，所述拨叉、通过连杆与气缸铰接。
本实用新型解决了剪板机上料困难、存在较高的安全风险的问题，且结构简单，便于操作。
权利要求书1页 说明书3页 附图2页CN 209867509 U 2019.12.31C N 209867509U权 利 要 求 书1/1页CN 209867509 U1.一种镍板吊耳的自动剪切系统，所述剪切系统包括工作台，剪切机，其特征在于，所述剪切系统包括上板机构（3）、推板机构（13）；所述上板机构（3）包括电机（4）、齿轮齿条传动机构（5）、机械手（6）、真空吸盘（7）；所述电机（4）驱动齿轮齿条传动机构（5），齿轮齿条传动机构（5）带动机械手（6）运动，机械手（6）末端与真空吸盘（7）连接；所述推板机构（13）包括支撑台（14）、拨叉（8）、气缸（10），所述支撑台（14）与工作台高度相同，所述支撑台（14）台面上设置滑槽，所述拨叉（8）安装在滑槽中，所述拨叉（8）通过连杆（9）与气缸（10）铰接。

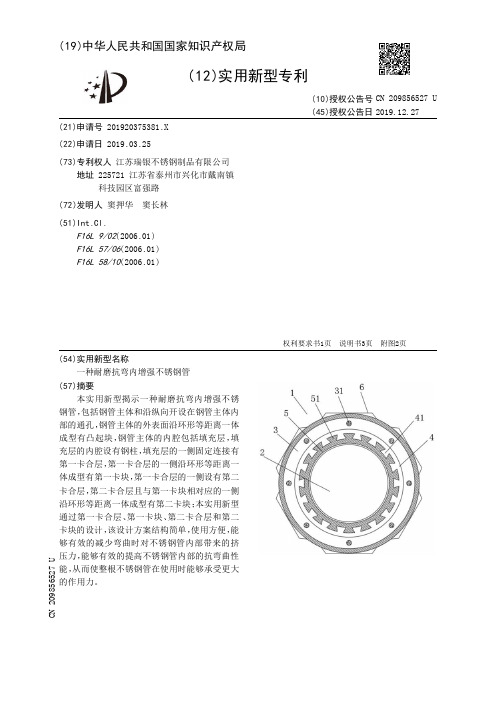

【CN209856527U】一种耐磨抗弯内增强不锈钢管【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920375381.X(22)申请日 2019.03.25(73)专利权人 江苏瑞银不锈钢制品有限公司地址 225721 江苏省泰州市兴化市戴南镇科技园区富强路(72)发明人 窦押华 窦长林 (51)Int.Cl.F16L 9/02(2006.01)F16L 57/06(2006.01)F16L 58/10(2006.01)(54)实用新型名称一种耐磨抗弯内增强不锈钢管(57)摘要本实用新型揭示一种耐磨抗弯内增强不锈钢管，包括钢管主体和沿纵向开设在钢管主体内部的通孔，钢管主体的外表面沿环形等距离一体成型有凸起块，钢管主体的内腔包括填充层，填充层的内腔设有钢柱，填充层的一侧固定连接有第一卡合层，第一卡合层的一侧沿环形等距离一体成型有第一卡块，第一卡合层的一侧设有第二卡合层，第二卡合层且与第一卡块相对应的一侧沿环形等距离一体成型有第二卡块；本实用新型通过第一卡合层、第一卡块、第二卡合层和第二卡块的设计，该设计方案结构简单，使用方便，能够有效的减少弯曲时对不锈钢管内部带来的挤压力，能够有效的提高不锈钢管内部的抗弯曲性能，从而使整根不锈钢管在使用时能够承受更大的作用力。
权利要求书1页 说明书3页 附图2页CN 209856527 U 2019.12.27C N 209856527U权 利 要 求 书1/1页CN 209856527 U1.一种耐磨抗弯内增强不锈钢管，包括钢管主体(1)和沿纵向开设在钢管主体(1)内部的通孔(2)，其特征在于：所述钢管主体(1)的外表面沿环形等距离一体成型有凸起块(6)，所述钢管主体(1)的内腔包括填充层(3)，所述填充层(3)的内腔设有钢柱(31)，所述填充层(3)的一侧固定连接有第一卡合层(4)，所述第一卡合层(4)的一侧沿环形等距离一体成型有第一卡块(41)，所述第一卡合层(4)的一侧设有第二卡合层(5)，所述第二卡合层(5)且与第一卡块(41)相对应的一侧沿环形等距离一体成型有第二卡块(51)。
【CN209773186U】一种锂电池圆极耳切刀装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920323710.6(22)申请日 2019.03.14(73)专利权人 东莞市泽宏机械有限公司地址 523000 广东省东莞市长安镇锦厦河东二路2号A栋1A(72)发明人 郭伟风 (74)专利代理机构 东莞市永邦知识产权代理事务所(普通合伙) 44474代理人 毛有帮(51)Int.Cl.B21D 28/14(2006.01)B21D 28/02(2006.01)B30B 1/38(2006.01)(54)实用新型名称一种锂电池圆极耳切刀装置(57)摘要本新型公开一种锂电池圆极耳切刀装置,包括固定底座,所述固定底座上设与之垂直且沿横向延伸的下圆弧刀固定座,所述下圆弧刀固定座上设竖向的导柱，所述下圆弧刀固定座横向的一侧固设有下圆弧刀,所述导柱上穿设有上圆弧刀滑座,所述上圆弧刀滑座与固设在导柱顶端的驱动装置传动连接,所述驱动装置能传送所述上圆弧刀滑座沿导柱竖向滑动,匹配带动固设在上圆弧刀滑座底端的上圆弧刀与所述下圆弧刀对接并裁切成型锂电池圆极耳；所述下圆弧刀固定座匹配下圆弧刀设置的一端还设有用于收集裁切废料的废料盒。
该圆极耳切刀装置精简、组成方便、设备成本低且裁切效果好。
权利要求书1页 说明书3页 附图3页CN 209773186 U 2019.12.13C N 209773186U权 利 要 求 书1/1页CN 209773186 U1.一种锂电池圆极耳切刀装置,其特征在于,包括固定底座,所述固定底座上设与之垂直且沿横向延伸的下圆弧刀固定座,所述下圆弧刀固定座上设竖向的导柱，所述下圆弧刀固定座横向的一侧固设有下圆弧刀,所述导柱上穿设有上圆弧刀滑座,所述上圆弧刀滑座与固设在导柱顶端的驱动装置传动连接,所述驱动装置能传送所述上圆弧刀滑座沿导柱竖向滑动,匹配带动固设在上圆弧刀滑座底端的上圆弧刀与所述下圆弧刀对接并裁切成型锂电池圆极耳；所述下圆弧刀固定座匹配下圆弧刀设置的一端还设有用于收集裁切废料的废料盒。
【CN209407259U】一种用于金属制品的冲压机【专利】
4 .根据权利要求3所述的一种用于金属制品的冲压机，其特征在于：所述导料板（422） 的两侧通过转动杆（4221）与所述内箱体（42）的内壁转动连接，所述转动杆（4221）的外侧设 置有扭簧（4222）。
5 .根据权利要求2所述的一种用于金属制品的冲压机，其特征在于：所述内箱体（42）的 底部设置有缓冲垫（423）。
8 .根据权利要求7所述的一种用于金属制品的冲压机，其特征在于：所述连接筋（531） 由橡胶材料制成。
2
CN 209407259 U
说 明 书
1/3 页
一种用于金属制品的冲压机
技术领域 [0001] 本实用新型属于冲压设备技术领域，更具体地说它涉及一种用于金属制品的冲压 机。
背景技术 [0002] 冲压机又称压力机，是对待冲压材料进行压力加工的设备，其工作原理一般是通 过模具在冲压动力的作用下带动冲压头与下模的开合而将其之间的原材料进行裁切、冲 孔、拉伸等定形，形成冲压件。 [0003] 目前，现有技术中的冲压机一般包括工作台、设置在工作台上的冲压装置以及冲 压模具 ，其利 用冲压模具使得冲压后的 钣金件得到 相应的 形状或通孔 ，在钣金件完成 冲压 后，产生的废料从工作台面上的落料孔掉落至地面。 [0004] 但是，由于落料孔与地面之间存在一定的高度差，掉落在地面上的废料容易冲击 散落至各处，甚至可能落在机架与地面的夹缝之间，使得后期清扫废料时较为麻烦，进而导 致清扫人员的工作强度增加，因而还有待改进的空间。
6 .根据权利要求2所述的一种用于金属制品的冲压机，其特征在于：所述外箱体（41）的 一侧面为开关门（411）。
7 .根据权利要求1所述的一种用于金属制品的冲压机，其特征在于：所述出料管（5）包 括内管体（51）和外管体（52），所述内管体（51）设置在所述外管体（52）内 ，所述内管体（51） 与所述外管体（52）之间形成夹层（53），所述夹层（53）内设置有连接所述内管体（51）外壁和 外管体（52）内壁的连接筋（531）。
5 .根据权利要求2所述的一种用于金属制品的冲压机，其特征在于：所述内箱体（42）的 底部设置有缓冲垫（423）。
8 .根据权利要求7所述的一种用于金属制品的冲压机，其特征在于：所述连接筋（531） 由橡胶材料制成。
2
CN 209407259 U
说 明 书
1/3 页
一种用于金属制品的冲压机
技术领域 [0001] 本实用新型属于冲压设备技术领域，更具体地说它涉及一种用于金属制品的冲压 机。
背景技术 [0002] 冲压机又称压力机，是对待冲压材料进行压力加工的设备，其工作原理一般是通 过模具在冲压动力的作用下带动冲压头与下模的开合而将其之间的原材料进行裁切、冲 孔、拉伸等定形，形成冲压件。 [0003] 目前，现有技术中的冲压机一般包括工作台、设置在工作台上的冲压装置以及冲 压模具 ，其利 用冲压模具使得冲压后的 钣金件得到 相应的 形状或通孔 ，在钣金件完成 冲压 后，产生的废料从工作台面上的落料孔掉落至地面。 [0004] 但是，由于落料孔与地面之间存在一定的高度差，掉落在地面上的废料容易冲击 散落至各处，甚至可能落在机架与地面的夹缝之间，使得后期清扫废料时较为麻烦，进而导 致清扫人员的工作强度增加，因而还有待改进的空间。
6 .根据权利要求2所述的一种用于金属制品的冲压机，其特征在于：所述外箱体（41）的 一侧面为开关门（411）。
7 .根据权利要求1所述的一种用于金属制品的冲压机，其特征在于：所述出料管（5）包 括内管体（51）和外管体（52），所述内管体（51）设置在所述外管体（52）内 ，所述内管体（51） 与所述外管体（52）之间形成夹层（53），所述夹层（53）内设置有连接所述内管体（51）外壁和 外管体（52）内壁的连接筋（531）。
【CN209357720U】一种带有新型镀镍引线框架的二极管【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920328073.1(22)申请日 2019.03.14(73)专利权人 山东省半导体研究所地址 255311 山东省淄博市周村区王村镇(72)发明人 李志峰 崔振华 庄明虔 (51)Int.Cl.H01L 23/495(2006.01)H01L 21/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种带有新型镀镍引线框架的二极管(57)摘要本实用新型属于车用二极管领域，尤其涉及一种带有新型镀镍引线框架的二极管，其二极管包括新型圆柱型铜座，所述新型圆柱型铜座的上部设置有六边芯片，所述六边芯片的上部设置有外接引线，所述六边芯片的外侧设置有白胶保护层，所述新型圆柱型铜座内设置有用于包裹六边芯片和外接引线的包裹黑胶；其碱洗工艺依次为：模铸新型芯片支撑座、焊接、浸泡、碱煮、冲洗、酸洗、水煮、冲洗、烘烤、酸泡、冲洗、烘烤、检测。
本实用新型中对新型圆柱型铜座的设计，使得该铜座与六边芯片的连接性，其中新型芯片支撑座的设计，提供了六边芯片的导电稳定性；整个碱洗的工艺，可以有效的解决了镀镍层不易焊接和镍层不吃锡的问题。
权利要求书1页 说明书5页 附图4页CN 209357720 U 2019.09.06C N 209357720U权 利 要 求 书1/1页CN 209357720 U1.一种带有新型镀镍引线框架的二极管，其特征在于，包括新型圆柱型铜座，所述新型圆柱型铜座的上部设置有六边芯片，所述六边芯片的上部设置有外接引线，所述六边芯片的外侧设置有白胶保护层，所述新型圆柱型铜座内设置有用于包裹六边芯片和外接引线的包裹黑胶；所述新型圆柱型铜座包括圆柱型铜座壳，所述圆柱型铜座壳的内部设置有新型芯片支撑座，所述新型芯片支撑座包括设置在圆柱型铜座壳内侧底部的圆形底座，所述圆形底座的上部设置有过渡支撑台，所述过渡支撑台的上部设置有圆形芯片座，所述圆形底座的外侧设置有卡位棱，所述圆柱型铜座壳的内侧设置有与卡位棱配合设置的半圆柱槽。
【CN209522896U】一种不锈钢硬化处理装置【专利】
C23C 8/38(2006 .01)
(10)授权公告号 CN 209522896 U (45)授权公告日 2019.10.22
( 54 )实用新型名称 一种不锈钢硬化处理装置
( 57 )摘要 本实 用新型公 开了一 种不 锈 钢硬化处理 装
置，包括壳体，所述壳体的顶部固定连接有电机， 所述电 机转 轴的 底端贯穿壳 体并 延 伸至壳 体的 内部固定连接有固定块，所述壳体内腔两侧的顶 部和底部均固定连接有连接块，两个连接块之间 固定连接有热电 偶 ，所述壳体两侧的顶部分别固 定连接有蓄电池和控制板，所述固定块内腔的顶 部固定连接有电 动伸缩杆。本实 用新型通过设置 电机、固定块、热电偶、蓄电池、控制板、电动伸缩 杆、压板、导杆、挡块、风机和进气管的配合使用， 使不锈钢硬化处理装置便于使用，不锈钢硬化处 理装置便于对工件上的温度进行控制，不锈钢硬 化处理装置内工件温度的 均匀性强 ，有利于人们 的使用。
5 .根据权利要求1所述的一种不锈钢硬化处理装置，其特征在于：所述风机（22）的进气 口通过管道连通有过滤盒（20），所述过滤盒（20）的内部固定连接有过滤网（21），所述过滤 盒（20）的侧面与壳体（1）固定连接。
2
CN 209522896 U
说 明 书
1/3 页
一种不锈钢硬化处理装置
技术领域 [0001] 本实用新型涉及不锈钢硬化技术领域，具体为一种不锈钢硬化处理装置。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920171191 .6 (22)申请日 2019 .01 .31 (73)专利权人 东莞市三合新材料有限公司
地址 523000 广东省东莞市长安镇乌沙社 区步步高大道335号B栋一楼
(10)授权公告号 CN 209522896 U (45)授权公告日 2019.10.22
( 54 )实用新型名称 一种不锈钢硬化处理装置
( 57 )摘要 本实 用新型公 开了一 种不 锈 钢硬化处理 装
置，包括壳体，所述壳体的顶部固定连接有电机， 所述电 机转 轴的 底端贯穿壳 体并 延 伸至壳 体的 内部固定连接有固定块，所述壳体内腔两侧的顶 部和底部均固定连接有连接块，两个连接块之间 固定连接有热电 偶 ，所述壳体两侧的顶部分别固 定连接有蓄电池和控制板，所述固定块内腔的顶 部固定连接有电 动伸缩杆。本实 用新型通过设置 电机、固定块、热电偶、蓄电池、控制板、电动伸缩 杆、压板、导杆、挡块、风机和进气管的配合使用， 使不锈钢硬化处理装置便于使用，不锈钢硬化处 理装置便于对工件上的温度进行控制，不锈钢硬 化处理装置内工件温度的 均匀性强 ，有利于人们 的使用。
5 .根据权利要求1所述的一种不锈钢硬化处理装置，其特征在于：所述风机（22）的进气 口通过管道连通有过滤盒（20），所述过滤盒（20）的内部固定连接有过滤网（21），所述过滤 盒（20）的侧面与壳体（1）固定连接。
2
CN 209522896 U
说 明 书
1/3 页
一种不锈钢硬化处理装置
技术领域 [0001] 本实用新型涉及不锈钢硬化技术领域，具体为一种不锈钢硬化处理装置。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920171191 .6 (22)申请日 2019 .01 .31 (73)专利权人 东莞市三合新材料有限公司
地址 523000 广东省东莞市长安镇乌沙社 区步步高大道335号B栋一楼
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920227974.1
(22)申请日 2019.02.20
(73)专利权人 东莞市先诺电子材料有限公司
地址 523000 广东省东莞市东城街道牛山
外经工业区伟丰路中丰第五区A栋2-3
楼
(72)发明人 刘峰 殷世抒 费林
(74)专利代理机构 深圳市兰锋知识产权代理事
务所(普通合伙) 44419
代理人 曹明兰
(51)Int.Cl.
H01M 2/26(2006.01)
(54)实用新型名称
一种不锈钢转镀锡镍极耳
(57)摘要
本实用新型公开了一种不锈钢转镀锡镍极
耳，包括不锈钢带和镍带，所述镍带上设有镀锡
层，所述不锈钢带的一端与镍带的一端焊接，所
述不锈钢带朝向焊接处的一端设有极耳胶，所述
不锈钢带和镍带的焊接处设有保护胶。
本实用新
型结构简单、设计合理，极耳和保护板焊接温度
更低，焊接效果更好、更牢固，
降低焊接难度。
权利要求书1页 说明书2页 附图1页CN 209544501 U 2019.10.25
C N 209544501
U
权 利 要 求 书1/1页CN 209544501 U
1.一种不锈钢转镀锡镍极耳，其特征在于：包括不锈钢带和镍带，所述镍带上设有镀锡层，所述不锈钢带的一端与镍带的一端焊接，所述不锈钢带朝向焊接处的一端设有极耳胶。
2.根据权利要求1所述的一种不锈钢转镀锡镍极耳，其特征在于：所述不锈钢带的厚度为0.02-0.2mm。
3.根据权利要求1所述的一种不锈钢转镀锡镍极耳，其特征在于：所述镍带的厚度为0.02-0.2mm。
4.根据权利要求1所述的一种不锈钢转镀锡镍极耳，其特征在于：所述镀锡层的厚度为1-10μm。
5.根据权利要求1所述的一种不锈钢转镀锡镍极耳，其特征在于：所述极耳胶的厚度为0.03-0.2mm，宽度为2-10mm，所述极耳胶向两端的伸出长度为0.2-5mm。
6.根据权利要求1所述的一种不锈钢转镀锡镍极耳，其特征在于：所述不锈钢带和镍带的焊接处设有保护胶，所述保护胶的厚度为0.03-0.2mm，宽度为2-10mm，所述保护胶向两端的伸出长度为0.2-5mm。
2。
