浅谈提高钻孔位置精度的方法

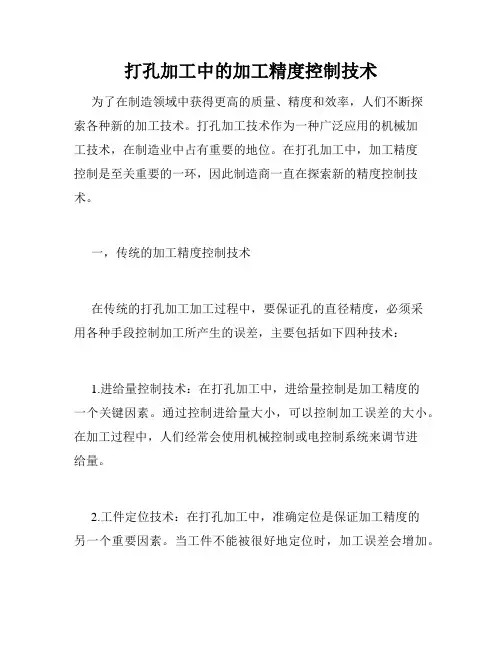

打孔加工中的加工精度控制技术为了在制造领域中获得更高的质量、精度和效率，人们不断探索各种新的加工技术。

打孔加工技术作为一种广泛应用的机械加工技术，在制造业中占有重要的地位。

在打孔加工中，加工精度控制是至关重要的一环，因此制造商一直在探索新的精度控制技术。

一，传统的加工精度控制技术在传统的打孔加工加工过程中，要保证孔的直径精度，必须采用各种手段控制加工所产生的误差，主要包括如下四种技术：1.进给量控制技术：在打孔加工中，进给量控制是加工精度的一个关键因素。

通过控制进给量大小，可以控制加工误差的大小。

在加工过程中，人们经常会使用机械控制或电控制系统来调节进给量。

2.工件定位技术：在打孔加工中，准确定位是保证加工精度的另一个重要因素。

当工件不能被很好地定位时，加工误差会增加。

因此，制造商通常会使用夹具和支撑装置来保持工件的位置固定，以确保准确定位。

3.切削参数控制技术：加工过程中的切削参数，包括切削速度、转速、切削深度等，也会对加工精度产生影响。

通过调节切削参数来缩小误差，是一种常用的控制技术。

4.检测技术：在打孔加工后，必须对加工结果进行精密的检测，以确保加工孔的精度。

传统的检测方法主要包括经验法和传统测量技术，如千分尺和游标卡尺等。

这些传统的加工精度控制技术虽然有效，但随着行业的发展和加工技术的提升，这些技术已不足以满足市场需求。

因此，制造商开始研究一些新的技术来提高加工精度和效率。

二，新型加工精度控制技术1.数控技术数控机床可以通过计算机控制来实现高精度和高效率的加工过程。

在数控机床中，计算机程序将设计图与加工机床相连接，加工机床按照程序从图纸中确定的图形形状和精度进行自动加工。

由于计算机可以更精确地控制机床的运动轨迹和速度，因此该技术的加工精度非常高。

2.激光钻孔技术激光钻孔技术是一种非接触式的加工技术。

在激光钻孔过程中，激光束通过照射在工件表面上，使表面材料受热膨胀或汽化，从而形成孔洞。

由于激光钻孔过程中没有接触和摩擦，因此可以获得非常高的加工精度和表面质量。

钻机钻孔速度控制技术要领介绍与钻孔深度控制方法与施工现场安全措施钻机钻孔作为土木工程中常见的一项施工工艺，对于安全高效地完成工程任务尤为关键。

为了确保钻孔的速度和深度控制，以及施工现场的安全性，工程师们需要掌握一定的技术要领和安全措施。

本文将就钻机钻孔速度控制技术要领、钻孔深度控制方法以及施工现场的安全措施进行介绍。

一、钻机钻孔速度控制技术要领介绍钻机钻孔的速度控制是保证施工进度的重要环节。

合理的速度控制能够提高施工效率，减少工期，降低成本。

以下是几种常见的钻机钻孔速度控制技术要领：1. 旋转速度控制：钻机钻孔的旋转速度直接影响钻孔效率和钻头磨损情况。

一般来说，对于不同类型的岩石或土层，需要选择合适的旋转速度。

相对较硬的岩石可以采用较高的旋转速度，而较软的土层则需要较低的旋转速度，以避免过度磨损和能耗过大。

2. 提钻速度控制：提钻速度是指钻孔过程中钻杆的显示速度。

控制提钻速度可以减少振动和位移，提高钻探单位时间内的钻进深度。

一般来说，需要根据具体地层情况和孔径大小来选择合适的提钻速度。

3. 进给速度控制：进给速度是指钻头在钻孔过程中的下压速度。

合理控制进给速度可以提高施工效率，减少钻头磨损。

较硬的地层可以采用较大的进给速度，而较软的地层则需要较小的进给速度，以避免堵塞或卡钻现象的发生。

二、钻孔深度控制方法钻孔深度控制是在钻孔过程中，保持钻孔深度的稳定性和精确性，以满足工程设计要求的重要环节。

以下是几种常见的钻孔深度控制方法：1. 固定导杆法：在钻孔过程中，通过在导杆上设置固定深度标记，以控制钻头的钻进深度。

工作人员可以根据导杆上的标记，及时判断钻进深度，确保施工的准确性。

2. 计数器控制法：利用钻机上的计数器装置，根据预设的钻孔深度进行控制。

当钻机完成预设的钻孔深度后，计数器会自动停止，并提示工作人员进行下一步操作。

这种方法能够有效避免人为疏忽或误差对钻孔深度造成的影响。

3. 激光测距法：通过在钻机上安装激光测距仪，实时监测钻孔深度，通过激光测距仪进行精确的测量，并在钻孔达到预定深度时发出提示信号。

煤矿测量方法及提高测量精度的方法煤矿测量是指对煤层进行勘探、探测、检测和计算等操作，以获取煤炭储量和分布的数据。

它是煤炭开采的重要环节，对煤炭资源的高效利用和煤炭企业的持续健康发展具有非常重要的意义。

本文将详细介绍常用的煤矿测量方法以及提高测量精度的方法。

一、常用测量方法1、钻孔测量法钻孔测量法是一种常见的煤矿测量方法，其基本原理是依据钻孔钻进岩石的深度、位置、角度和直径等参数，推算出煤层的厚度、位置、形态和分布等数据。

该方法适用于地层相对稳定、煤层不太倾斜并且煤质差异小的情况下，可对煤层进行快速和准确的测量和判断。

2、露天测量法露天测量法是一种在露天采矿地区进行的测量方法，其主要原理是利用测量设备测量矿山坑底的宽度和长度，计算出露天矿床的总体积和储量，并依此对后续采矿计划进行规划和调整。

该方法适用于露天矿山，在露天开采的情况下，可有效提高测量效率和精度。

3、地面测量法4、三维扫描测量法三维扫描测量法是一种通过复杂计算机软件和设备对煤层进行三维测量和建模的方法，其主要原理是利用激光测量仪器进行扫描和探测，通过大量数据分析和计算，构建出煤层的三维模型，并推算出煤层的厚度、储量和形态等数据。

该方法适用于地质条件较为复杂、煤层倾斜较大、煤质差异明显的情况下，可提高煤矿测量的精度和效率。

1、选用高精度测量设备和仪器智能化、自动化的测量设备和仪器具有较高的精度和可靠性，在煤矿测量中有很大的优势。

使用这些先进设备可以提高测量的准确性和精度，减少人为误差的干扰，提高工作效率，并能对测量数据进行科学的处理和分析，使测量结果更加精确。

2、完善测量控制点建立准确可靠的控制点是提高测量精度的重要手段之一。

在煤矿测量中，需要选择稳定、准确的控制点，对其位置和高程进行全面测量和记录。

通过比较控制点与煤体之间的坐标差异和距离关系等数据，可以进一步提高煤矿测量的精度和可靠性。

3、进行数据质量检查和重检煤矿测量涉及到大量的数据采集，处理和分析，其中难免会出现一些误差。

定方位射孔技术研究及应用定方位射孔技术是一种利用激光或其他方法精确控制钻孔位置和方位的技术，主要应用于石油工业的井筒射孔、煤矿工业的煤层采煤等领域。

它可以在不引起环境污染和破坏周围岩体的情况下，进行高效的穿透和破碎作业，提高工作效率和资源利用率。

以下将对定方位射孔技术的研究和应用进行探讨。

首先，我国在定方位射孔技术方面已经取得了一系列的创新成果。

例如，新开发的激光定方位射孔技术可以实现高精度控制钻孔位置和方位，提高钻孔质量和作业效率。

此外，还有基于雷达测距原理的定向穿透技术，可以实现在煤炭等非金属岩石中进行精确的定向穿透，降低工作难度和安全风险。

这些创新成果的应用，不仅提高了石油和煤矿等行业的生产效率，还为我国工程技术的发展提供了实用的解决方案。

其次，定方位射孔技术的应用领域很广泛。

在石油工业中，井筒射孔可以提高油井的产能，增加油气的产出量。

采用定方位射孔技术可以有针对性地对井筒进行射孔，提高射孔质量，增加产油层的开采效果。

在煤矿工业中，定方位射孔技术可以应用于煤层采煤。

由于煤层的倾角、厚度和粘结性各不相同，传统的采煤方法存在效率低、资源浪费等问题。

定方位射孔技术可以准确控制钻孔方向和位置，提高煤层的开采率和矿石的利用率。

此外，定方位射孔技术还可以应用于建筑工程、地质勘探和水利工程等领域，提高工程施工的效率和质量。

定方位射孔技术的研究还存在一些挑战和问题。

首先，射孔的精度要求高，技术难度大。

在进行精细控制和定向穿透时，要克服大地环境的影响和随机因素的干扰，确保射孔方向和位置的准确性。

其次，射孔时存在强烈的震动和噪音，容易导致周围环境的破坏和危害，需要采取措施减少对环境的影响。

另外，定方位射孔技术的自动化程度还有待提高，只有加强自动化控制和数据处理，才能更好地实现定位和方位控制的精确性。

综上所述，定方位射孔技术在石油工业和煤矿工业等领域具有重要的应用价值。

我国在定方位射孔技术方面已经取得了一系列的研究成果，这些成果的应用不仅提高了生产效率，还为其他工程领域提供了实用的解决方案。

台式钻床加工高精度孔距方法作者：陈博范来源：《职业·下旬》2019年第05期在国家职业技能鉴定和职业技能大赛中，装配钳工、机修钳工及工具钳工等钳工类工种高级工、技师甚至高级技师技能操作考核试题中，大部分为组合件锉配试题。

该组合件锉配试件中都有精密孔和高精度孔距加工，也是考核的一项重要内容。

在钳工技师操作技能考核试题中有这么一组精孔加工内容，用10mm厚板进行锉配，板上有两个精孔10H7需钻孔加工，板侧面到两孔的距離（边孔距）为30±0.04mm，两孔中心距50±0.04mm。

往往在技能操作考核中，考场一般只准备台式钻床和普通平口钳，在其他准备通知单中不允许准备靠模及钻模等二类加工工具，并要求在规定时间内手工操作完成精孔加工。

这将给操作者带来很大难度，因此大部分操作者很难保证加工精度。

笔者曾多次参加技能大赛，并训练学生参加技能大赛及各类技能鉴定，本文总结出几种提高钻孔精度的方法，与大家共同分享探讨。

一、精密划线找正加工法一般情况下，钻孔划线是用高度尺划出孔位置线，冲眼规圆，然后通过规圆找正钻孔。

由于冲眼规圆误差较大很难保证孔距精度，现在笔者介绍一种精密划线找正加工法。

这种方法是用高度游标卡尺或量块校准划出孔位置加工线及不同孔径的方格线，以试件孔10H7为例，分别划出6、8、9.8mm孔径边框方格线，也可多划几个不同孔径边框方格线。

钻孔时采用9.8mm、顶角为90°～100°麻花钻头，钻锪窝边线依次与孔径边框线同时相切，若没有相切，应及时找正试件位置直至9.8mm孔窝相切（若没有相切可反面再试一次）。

钻孔时注意要不同方位观察相切情况，也可用精密游标卡尺测量孔窝边线到孔径边框线位置尺寸，位置确定后钻通9.8mm孔，孔口倒角后，机铰或手铰10H7至精度要求。

这里需要注意的是划线钻孔前，用样冲冲眼也非常关键。

冲眼是一项技术工作，如果冲眼小了钻孔时定心不好，开始钻孔时钻头钻尖就会偏移，有时无法定心，有时刚定心就得开始找正，费时费劲。

钻机钻孔深度控制方法介绍钻机在各个工程领域中起着至关重要的作用，特别是在地基工程、石油勘探和矿山开采等领域中。

而钻孔深度控制是钻机操作中至关重要的环节之一，它直接关系到工程质量和效率的提升。

本文将介绍几种常见的钻孔深度控制方法。

一、时间控制法时间控制法是指通过控制钻机的工作时间来控制钻孔的深度。

在钻孔开始前，根据钻孔需要的深度和单位时间的进尺量，可以计算出所需的工作时间。

然后，操作人员可以通过监控钻孔机的工作时间并及时停止钻机，以达到预定的钻孔深度。

这种方法简单易行，但需要操作人员具备较高的计算能力和反应能力，以确保钻孔深度的控制精度。

二、角度控制法角度控制法是基于钻孔设备的倾角传感器，利用其测量结果来控制钻孔深度。

通过事先设置好钻孔的倾角要求，当钻孔机在工作时，不断地检测和校准钻孔的倾角。

当倾角达到设定值时，操作人员可以停止钻机，以达到控制钻孔深度的目的。

这种方法能够实现较高的精度，并且减少了对操作人员的计算和判断要求。

三、力控制法力控制法是指通过控制钻孔机施加在钻头上的推力大小，来控制钻孔深度。

在进行钻孔作业时，通过监测钻机施加在钻头上的推力，并结合事先设定的推力要求，可以实现对钻孔深度的控制。

当推力达到设定值时，操作人员可以停止钻机。

这种方法对操作人员的要求较低，但需要操作人员具备对钻机操作的熟练技巧和良好的观察力。

四、激光测距法激光测距法是一种高精度的钻孔深度控制方法。

通过在钻孔机上安装激光测距仪，测量激光从钻孔底部反射回来的时间，并利用光速和时间的关系计算出钻孔的深度。

当达到预定的钻孔深度时，操作人员可以停止钻机。

这种方法具有高度的自动化和精准度，但需要先进行仪器的标定和校准。

五、位移传感器法位移传感器法是一种通过监测钻杆的位移来实现钻孔深度控制的方法。

钻孔机上安装的位移传感器可以实时检测钻杆的位移，并将检测结果反馈给操作人员。

当钻杆位移达到预定的深度时，操作人员可以停止钻机。

这种方法对于操作人员的要求较高，但能够实现较高的钻孔深度控制精度。

pcb钻孔常见问题和改善措施
PCB钻孔过程中常见的问题主要包括钻孔偏移、孔位不正、钻孔深度不合适、孔径不准确、孔内有毛刺、孔边有缺口等。

针对这些问题，可以采取以下改善措施：
1. 钻孔偏移：检查主轴是否偏转，减少叠板数量，增加钻头转速或降低进刀速率，重新检查钻头是否符合工艺要求，检查钻头顶尖是否具备良好同心度，检查钻头与弹簧夹头之间的固定状态是否紧固，重新检测和校正钻孔工作台的稳定和稳定性。

2. 孔位不正：检查钻头是否符合工艺要求，重新刃磨钻头，检查钻头是否合适，检查工作台是否水平，调整工作台的平行度，检查钻头与弹簧夹头之间的固定状态是否紧固。

3. 钻孔深度不合适：根据不同的板材厚度选择合适的钻咀长度和进刀量，适当调整钻孔的吸尘力。

4. 孔径不准确：检查钻咀的几何外形和磨损情况，选择合适的进刀量和转速，适当调整压力脚气管道是否有堵塞，调整压力脚与钻头之间的状态。

5. 孔内有毛刺：适当调整进刀速率，增加刀补值，选择合适的切削液，检查刀具是否锋利。

6. 孔边有缺口：检查刀具是否锋利，适当调整进刀速率和刀补值，增加压力脚气管道的压力，选择合适的切削液。

除了以上措施，还可以采取以下措施来提高钻孔质量和效率：
1. 选择合适的钻头材料和几何形状，根据不同的加工条件和材料选择合适的切削参数。

2. 定期检查和维护钻头和刀具，及时更换磨损和损坏的刀具。

3. 优化加工工艺流程，减少加工过程中的停顿和等待时间。

4. 提高操作人员的技能水平和工作责任心，加强对加工过程的监控和管理。

5. 采用先进的加工设备和控制系统，提高加工精度和效率。

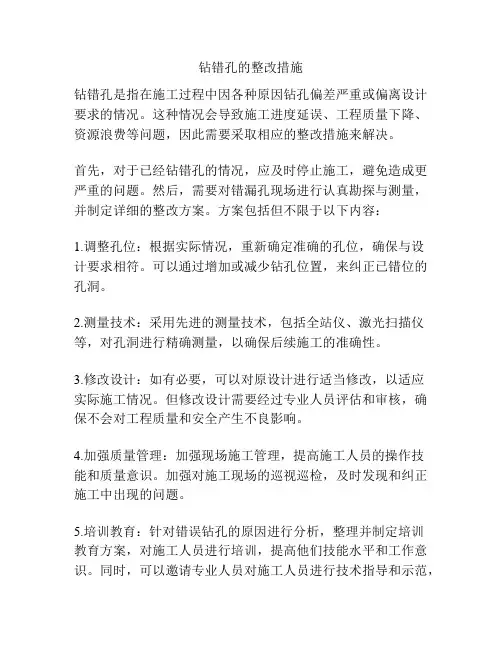

钻错孔的整改措施钻错孔是指在施工过程中因各种原因钻孔偏差严重或偏离设计要求的情况。

这种情况会导致施工进度延误、工程质量下降、资源浪费等问题，因此需要采取相应的整改措施来解决。

首先，对于已经钻错孔的情况，应及时停止施工，避免造成更严重的问题。

然后，需要对错漏孔现场进行认真勘探与测量，并制定详细的整改方案。

方案包括但不限于以下内容：1.调整孔位：根据实际情况，重新确定准确的孔位，确保与设计要求相符。

可以通过增加或减少钻孔位置，来纠正已错位的孔洞。

2.测量技术：采用先进的测量技术，包括全站仪、激光扫描仪等，对孔洞进行精确测量，以确保后续施工的准确性。

3.修改设计：如有必要，可以对原设计进行适当修改，以适应实际施工情况。

但修改设计需要经过专业人员评估和审核，确保不会对工程质量和安全产生不良影响。

4.加强质量管理：加强现场施工管理，提高施工人员的操作技能和质量意识。

加强对施工现场的巡视巡检，及时发现和纠正施工中出现的问题。

5.培训教育：针对错误钻孔的原因进行分析，整理并制定培训教育方案，对施工人员进行培训，提高他们技能水平和工作意识。

同时，可以邀请专业人员对施工人员进行技术指导和示范，确保施工质量。

6.引进新技术：如有条件，可以引进新的钻孔技术和设备，提高施工准确性和效率。

比如，引入GPS定位系统、立体定向钻孔技术等，可以减少钻孔偏差，提高施工准确性。

7.建立检测制度：建立相应的检测制度，对钻孔施工质量进行检测，并制定相应的验收标准。

及时发现问题，加强质量控制，确保施工质量。

最后，需要加强与监理单位和设计单位的沟通和协调工作，及时解决问题，防止类似情况再次发生。

总之，对于钻错孔的问题，需要及时停工整改，并制定详细的整改方案。

整改方案需要包括调整孔位、测量技术的使用、设计的修改、加强质量管理、培训教育、引进新技术以及建立检测制度等。

通过这些措施的综合应用，可以解决钻错孔带来的问题，提高施工质量和效率。

第四章钻孔质量要求及提高钻探质量的措施第一节钻孔质量标准矿区施工质量标准按第矿部颁发的《岩矿芯钻探规程》中的“六项”指标执行，其内容有：一、岩矿芯采取率与岩矿芯整理全孔平均采取率不低于70%，矿化带、矿层顶底版5米内矿芯采取率不得低于80%，机台负责将岩矿芯清洗干净，自上而下装箱编码，认真填写岩心牌，不得将岩矿芯顺序颠倒。

二、钻孔弯曲度与测量间距按照地质要求斜孔每100米不得超过30，每50米测一次顶角和方位角，必要时依据地质要求25米加密测一次顶角和方位角，有较大破碎带存在时，在较大破碎带顶底板各增测一次，而在些易斜地层中，虽经采取多种预防纠斜措施，钻孔弯曲度仍打不到要求时，可根据需要由钻探施工单位与地质主管部门协商，另行确定指标。

三、简易水文地质观测简易水文观测项目有：钻孔中的水位、冲洗液耗量，钻孔漏水位置与漏失量、钻孔涌水位置及涌水量、钻孔水位每班测1－2次，记录员负责记录测得的数据、钻金过程中遇到漏水、涌砂、掉块、坍塌、缩经、逸气、裂隙溶洞及钻探掉落等异常现象时，应及时记录其深度，在地下水自流钻孔中，可根据水文地质的要求接高孔回管或安装小压表测量水头高度和涌水量，空内发现热水，要测量孔口水温和井温。

四、空深误差的测量与校正孔深校正要求在每孔钻进50米校正一次，在地质层位有特殊变化和要求情况下，也需要校正孔深，钻孔孔深误差在千分之一以内的，不必改动班报表，孔深误差大于千分之一时，应及时修正班报表，超差时要及时消除。

五、原始报表填写每班记录员负责用钢笔再现场随施工进度逐项填写原始报表，必须做到及时、准确、真实、齐全，并保持整齐，要由机长、班长校核签字。

终孔后，班报表由机台汇订成册，交有关部门归档存查。

六、封孔根据地质设计要求进行，并详细记录其封孔。

封孔后孔口要用水泥柱立标记。

第二节提高钻探质量的措施1、提高钻芯采取率的措施（1）矿区主要以大口径普通硬质合金、金刚石钻进为主，部分大口径金刚石为辅，以冲洗液为介质工作的，因此必须坚强对冲洗液的管理，保证冲洗液的各项性能指标，并必须在实践中摸索各类地层的最佳参数，在矿层中钻进时采用小泵量，控制回次进尺的方法，在破碎的地层中，采用干钻方法以小回次来采取岩心。
